Mazda CX-3 (2015-2022) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Mazda CX-3 (2015-2022), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Mazda CX-3
Týká se vozidel vyrobených v letech:
2015.
Pro zapalovač cigaret (zásuvky napájení) je zodpovědná pojistka 5 v pojistkové skříňce v prostoru pro cestující.

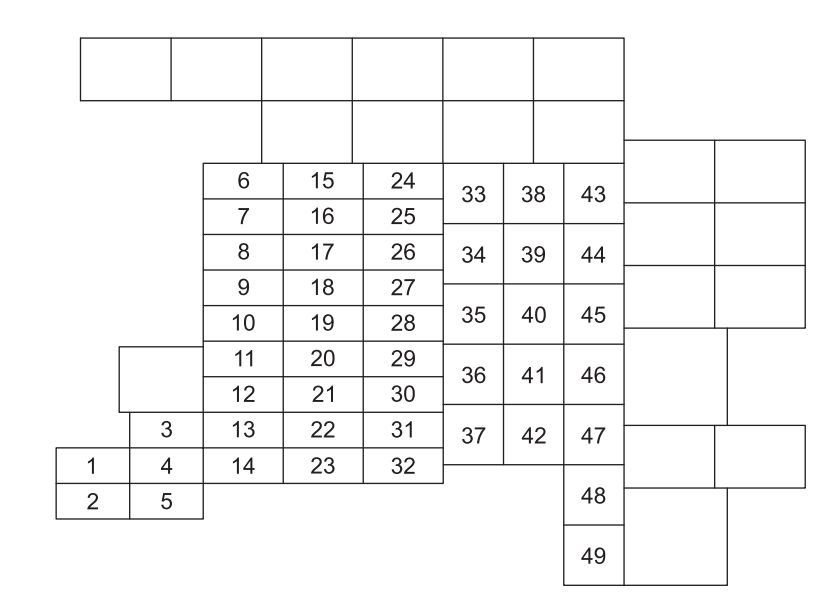

Motorový prostor
| Číslo | Ampéráž [A] | Popis |
| 1 | 15 A | Pro ochranu různých obvodů |
| 2 | 7,5 A | Systém řízení motoru |
| 3 | 10 A | Otevírací střecha |
| 4 | 15 A | Vnitřní osvětlení |
| 5 | 7,5 A | Systém řízení motoru |
| 6 | 15 A | Audio systém |
| 7 | 10 A | Přístrojová deska |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | Sada ukazatelů (některé modely) |
| 10 | 7,5 A | Audio systém |
| 11 | 15 A | Systém řízení motoru |
| 12 | 15 A | Systém řízení motoru |
| 13 | 15 A | Systém řízení motoru |
| 14 | 25 A | Audio systém |
| 15 | 7,5 A | Klimatizace (některé modely) |
| 16 | 15 A | Systém řízení převodovky (některé modely) |
| 17 | 15 A | Systém řízení převodovky (některé modely) |
| 18 | 25 A | Elektrické zámky dveří |
| 19 | 20 A | Světlomet (pravý) |
| 20 | 7,5 A | Systém řízení motoru |
| 21 | 20 A | Zadní světla;
Světla registrační značky; Obrysová světla. |
| 22 | — | — |
| 23 | 25 A | Vnitřní osvětlení |
| 24 | 15 A | Přední mlhová světla (některé modely) |
| 25 | 20 A | Ostřikovače světlometů (některé modely) |
| 26 | 10 A | Brzdová světla;
Zadní mlhové světlo (některé modely). |
| 27 | 15 A | Klaksón |
| 28 | 20 A | Světlomet (levý) |
| 29 | 30 A | ABS;
Systém dynamické kontroly stability (některé modely). |
| 30 | 15 A | Výstražná světla;
Směrová světla. |
| 31 | 15 A | Palivový systém (některé modely) |
| 32 | 25 A | Ohřívač paliva (některé modely) |
| 33 | 20 A | Přední stěrač |
| 34 | 50 A | Pro ochranu různých obvodů |
| 35 | 30 A | — |
| 36 | 30 A | — |
| 37 | 50 A | ABS;
Systém dynamické kontroly stability (některé modely). |
| 38 | 20 A | Systém řízení motoru (některé modely) |
| 39 | — | — |
| 40 | 30 A | — |
| 41 | 40 A | Chladicí ventilátor (některé modely) |
| 42 | 40 A | Systém řízení motoru |
| 43 | 60 A | Systém posilovače řízení (některé modely) |
| 44 | 40 A | Ohřívač zadního okna |
| 45 | 30 A | Pro ochranu různých obvodů |
| 46 | 30 A | Systém řízení motoru (některé modely) |
| 47 | 40 A | Klimatizace |
| 48 | 30 A | Elektrická okna |
| 49 | 40 A | Pro ochranu různých obvodů (některé modely) |

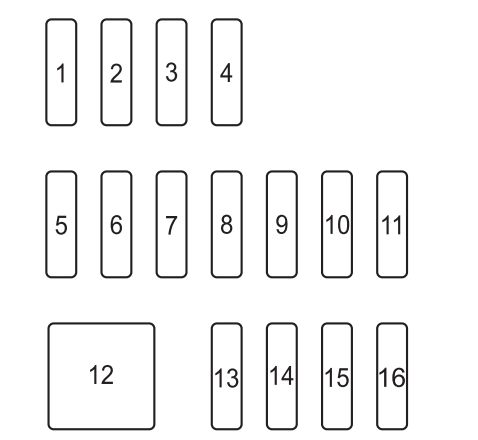

Prostor pro cestující
Pojistková skříňka se nachází na levé straně vozidla, pod přístrojovou deskou, blízko dveří.
| Číslo | Ampéráž [A] | Popis |
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | 15 A | Zásuvky příslušenství |
| 6 | — | — |
| 7 | 7,5 A | Indikátor řazení AT (některé modely) |
| 8 | 7,5 A | Napájení bočních zrcátek |
| 9 | — | — |
| 10 | 25 A | Elektrická okna |
| 11 | 15 A | Stěrač a ostřikovač zadního skla |
| 12 | — | — |
| 13 | — | — |
| 14 | 15 A | Elektronická blokace řízení |
| 15 | 20 A | Vyhřívání sedadel (některé modely) |
| 16 | 7,5 A | Odmlžovač bočních zrcátek (některé modely) |
Mazda CX-3 (2016) – schéma pojistek
Rok výroby: 2017.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda CX-3 (2016) je pojistka 5 v pojistkové skříňce na levé straně.
Blok pojistek (motorový prostor)
| Poloha | Popis | Amp [A] | Popis |
| 1 | C / U IG1 | 15 | Pro ochranu různých obvodů |
| 2 | ENGINE IG1 | 7,5 | Systém řízení motoru |
| 3 | SUNROOF | 10 | Otevírací střecha * |
| 4 | INTERIOR | 15 | Vnitřní osvětlení |
| 5 | ENG + B | 7,5 | Systém řízení motoru |
| 6 | AUDIO2 | 15 | Audio systém |
| 7 | METER1 | 10 | Přístrojová deska |
| 8 | SRS1 | 7,5 | Airbag |
| 9 | METER2 | 7,5 | Přístrojová deska * |
| 10 | RADIO | 7,5 | Audio systém |
| 11 | ENGINE3 | 15 | Systém řízení motoru |
| 12 | ENGINE1 | 15 | Systém řízení motoru |
| 13 | ENGINE2 | 15 | Systém řízení motoru |
| 14 | AUDIO1 | 25 | Audio systém |
| 15 | A / C MAG | 7,5 | Klimatizace* |
| 16 | AT PUMP | 15 | Systém řízení motoru * |
| 17 | AT | 15 | Systém řízení motoru * |
| 18 | D.LOCK | 25 | Elektrické uzamykání dveří |
| 19 | H / L RH | 20 | Světlomet (pravý) |
| 20 | ENg + B2 | 7,5 | Systém řízení motoru |
| 21 | TAIL | 20 | Zadní světla;
Osvětlení registrační značky; Obrysová světla. |
| 22 | – | – | – |
| 23 | ROOM | 25 | Vnitřní osvětlení |
| 24 | FOG | 15 | Mlhová světla* |
| 25 | H / CLEAN | 20 | – |
| 26 | STOP | 10 | Brzdová světla |
| 27 | HORN | 15 | Klaksón |
| 28 | H / L LH | 20 | Světlomet (levý) |
| 29 | ABS / DSC S. | 30 | ABS;
Systém dynamické kontroly stability *. |
| 30 | HAZARD | 15 | Výstražná světla;
Popelník; Směrová světla. |
| 31 | FUEL PUMP | 15 | Palivový systém |
| 32 | FUEL WARM | 25 | – |
| 33 | WIPER | 20 | Stěrač předního skla |
| 34 | CABIN+B | 50 | Pro ochranu různých obvodů |
| 35 | FAN2 | 30 | – |
| 36 | FUEL PUMP | 30 | – |
| 37 | ABS / DSC M | 50 | ABS;
Systém dynamické kontroly stability *. |
| 38 | EVVT | 20 | Systém řízení motoru * |
| 39 | – | – | – |
| 40 | FAN1 | 30 | – |
| 41 | FAN3 | 40 | Chladicí ventilátor |
| 42 | ENG.MAIN | 40 | Systém řízení motoru |
| 43 | EPS | 60 | – |
| 44 | DEFOG | 40 | Odmlžovač zadního skla |
| 45 | IG2 | 30 | Pro ochranu různých obvodů |
| 46 | INJECTOR | 30 | Systém řízení motoru |
| 47 | HEATER | 40 | Klimatizace |
| 48 | P.WINDOW1 | 30 | Elektrická okna |
| 49 | DCDC DE | 40 | – |
| * Některé modely | |||
Blok pojistek (levá strana)
| Poloha | Popis | Amp [A] | Popis |
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | F.OUTLET | 15 | Zásuvka příslušenství |
| 6 | – | – | – |
| 7 | AT IND | 7,5 | Indikátor řazení AT * |
| 8 | MIRROR | 7,5 | Ovládání zrcátka |
| 9 | – | – | – |
| 10 | P.WINDOW2 | 25 | Elektrická okna |
| 11 | R.WIPER | 15 | Stěrač a ostřikovač zadního okna |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | SRS2 / ESCL | 15 | – |
| 15 | SEAT WARM | 20 | Vyhřívání sedadel * |
| 16 | M.DEF | 7,5 | Odmlžovač zrcátka * |
| * Některé modely | |||
Mazda CX-3 (2017) – schéma pojistek
Rok výroby: 2017.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda CX-3 (2017) je pojistka 5 v pojistkové skříňce nalevo.
Blok pojistek (motorový prostor)
| Poloha | Popis | Amp [A] | Popis |
| 1 | C / U IG1 | 15 | Pro ochranu různých obvodů |
| 2 | ENGINE IG1 | 7,5 | Systém řízení motoru |
| 3 | SUNROOF | 10 | Otevírací střecha * |
| 4 | INTERIOR | 15 | Vnitřní osvětlení |
| 5 | ENG + B | 7,5 | Systém řízení motoru |
| 6 | AUDIO2 | 15 | Audio systém |
| 7 | METER1 | 10 | Přístrojová deska |
| 8 | SRS1 | 7,5 | Airbag |
| 9 | METER2 | 7,5 | Přístrojová deska * |
| 10 | RADIO | 7,5 | Audio systém |
| 11 | ENGINE3 | 15 | Systém řízení motoru |
| 12 | ENGINE1 | 15 | Systém řízení motoru |
| 13 | ENGINE2 | 15 | Systém řízení motoru |
| 14 | AUDIO1 | 25 | Audio systém |
| 15 | A / C MAG | 7,5 | Klimatizace* |
| 16 | AT PUMP | 15 | Systém řízení motoru * |
| 17 | AT | 15 | Systém řízení motoru * |
| 18 | D.LOCK | 25 | Elektrické uzamykání dveří |
| 19 | H / L RH | 20 | Světlomet (pravý) |
| 20 | ENg + B2 | 7,5 | Systém řízení motoru |
| 21 | TAIL | 20 | Zadní světla;
Osvětlení registrační značky; Obrysová světla. |
| 22 | – | – | – |
| 23 | ROOM | 25 | Vnitřní osvětlení |
| 24 | FOG | 15 | Mlhová světla* |
| 25 | H / CLEAN | 20 | – |
| 26 | STOP | 10 | Brzdová světla |
| 27 | HORN | 15 | Klaksón |
| 28 | H / L LH | 20 | Světlomet (levý) |
| 29 | ABS / DSC S. | 30 | ABS;
Systém dynamické kontroly stability *. |
| 30 | HAZARD | 15 | Výstražná světla;
Popelník; Směrová světla. |
| 31 | FUEL PUMP | 15 | Palivový systém |
| 32 | FUEL WARM | 25 | – |
| 33 | WIPER | 20 | Přední stěrač |
| 34 | CABIN+B | 50 | Pro ochranu různých obvodů |
| 35 | FAN2 | 30 | – |
| 36 | FUEL PUMP | 30 | – |
| 37 | ABS / DSC M | 50 | ABS;
Systém dynamické kontroly stability *. |
| 38 | EVVT | 20 | Řídicí jednotka motoru * |
| 39 | – | – | – |
| 40 | FAN1 | 30 | – |
| 41 | FAN3 | 40 | Chladicí ventilátor |
| 42 | ENG.MAIN | 40 | Systém řízení motoru |
| 43 | EPS | 60 | – |
| 44 | DEFOG | 40 | Odmlžovač zadního okna |
| 45 | IG2 | 30 | Pro ochranu různých obvodů |
| 46 | INJECTOR | 30 | Systém řízení motoru |
| 47 | HEATER | 40 | Klimatizace |
| 48 | P.WINDOW1 | 30 | Elektrická okna |
| 49 | DCDC DE | 40 | – |
| * Některé modely | |||
Blok pojistek (levá strana)
| Poloha | Popis | Amp [A] | Popis |
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | F.OUTLET | 15 | Zásuvka příslušenství |
| 6 | – | – | – |
| 7 | AT IND | 7,5 | Indikátor řazení AT * |
| 8 | MIRROR | 7,5 | Ovládání zrcátka |
| 9 | – | – | – |
| 10 | P.WINDOW2 | 25 | Elektrická okna |
| 11 | R.WIPER | 15 | Stěrač a ostřikovač zadního okna |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | SRS2 / ESCL | 15 | – |
| 15 | SEAT WARM | 20 | Vyhřívání sedadel * |
| 16 | M.DEF | 7,5 | Odmlžovač zrcátka * |
| * Některé modely | |||
Schéma pojistek a relé – Mazda CX-3
Týká se vozidel vyrobených v letech:
2018.
Pro zapalovač cigaret (zásuvky napájení) je zodpovědná pojistka 5 v pojistkové skříňce v prostoru pro cestující.
Motorový prostor
| Číslo | Ampéráž [A] | Popis |
| 1 | 15 A | Pro ochranu různých obvodů |
| 2 | 7,5 A | Systém řízení motoru |
| 3 | 10 A | Otevírací střecha (některé modely) |
| 4 | 15 A | Vnitřní osvětlení |
| 5 | 7,5 A | Systém řízení motoru |
| 6 | 15 A | Audio systém |
| 7 | 10 A | Přístrojová deska |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | Sada ukazatelů (některé modely) |
| 10 | 7,5 A | Audio systém |
| 11 | 15 A | Systém řízení motoru |
| 12 | 15 A | Systém řízení motoru |
| 13 | 15 A | Systém řízení motoru |
| 14 | 25 A | Audio systém |
| 15 | 7,5 A | Klimatizace (některé modely) |
| 16 | 15 A | Systém řízení převodovky (některé modely) |
| 17 | 15 A | Systém řízení převodovky (některé modely) |
| 18 | 25 A | Elektrické zámky dveří |
| 19 | 20 A | Světlomet (pravý) |
| 20 | 7,5 A | Systém řízení motoru |
| 21 | 20 A | Zadní světla;
Osvětlení registrační značky; Parkovací světla. |
| 22 | 15 A | Vyhřívaný volant (některé modely) |
| 23 | 25 A | Vnitřní osvětlení |
| 24 | 15 A | Mlhová světla (některé modely) |
| 25 | 20 A | — |
| 26 | 10 A | Brzdová světla |
| 27 | 15 A | Klaksón |
| 28 | 20 A | Světlomet (levý) |
| 29 | 30 A | ABS;
Systém dynamické kontroly stability (některé modely). |
| 30 | 15 A | Výstražná světla;
Směrová světla. |
| 31 | 15 A | Palivový systém |
| 32 | 25 A | — |
| 33 | 20 A | Přední stěrač |
| 34 | 50 A | Pro ochranu různých obvodů |
| 35 | 30 A | — |
| 36 | 30 A | — |
| 37 | 50 A | ABS;
Systém dynamické kontroly stability (některé modely). |
| 38 | 20 A | Systém řízení motoru (některé modely) |
| 39 | — | — |
| 40 | 30 A | — |
| 41 | 40 A | Chladicí ventilátor |
| 42 | 40 A | Systém řízení motoru |
| 43 | 60 A | — |
| 44 | 40 A | Ohřívač zadního okna |
| 45 | 30 A | Pro ochranu různých obvodů |
| 46 | 30 A | Systém řízení motoru |
| 47 | 40 A | Klimatizace |
| 48 | 30 A | Elektrická okna |
| 49 | 40 A | — |
Prostor pro cestující
Pojistková skříňka se nachází na levé straně vozidla, pod přístrojovou deskou, blízko dveří.
| Číslo | Ampéráž [A] | Popis |
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | 15 A | Zásuvky příslušenství |
| 6 | — | — |
| 7 | 7,5 A | Indikátor řazení AT (některé modely) |
| 8 | 7,5 A | Napájení bočních zrcátek |
| 9 | — | — |
| 10 | 25 A | Elektrická okna |
| 11 | 15 A | Stěrač a ostřikovač zadního skla |
| 12 | 30 A | Elektrické sedadlo (některé modely) |
| 13 | — | — |
| 14 | 15 A | — |
| 15 | 20 A | Sedadlo (některé modely) |
| 16 | 7,5 A | Ohřívač zrcátek (některé modely) |
Schéma pojistek a relé – Mazda CX-3
Týká se vozidel vyrobených v letech:
2019.
Pro zapalovač cigaret (zásuvky napájení) je zodpovědná pojistka 5 v pojistkové skříňce v kabině.
Motorový prostor
| Číslo | Ampéráž [A] | Popis |
| 1 | 15 A | Pro ochranu různých obvodů |
| 2 | 7,5 A | Systém řízení motoru |
| 3 | 10 A | Otevřená střecha (některé modely) |
| 4 | 15 A | Vnitřní osvětlení;
Audio systém. |
| 5 | 7,5 A | Systém řízení motoru |
| 6 | 15 A | Systém řízení motoru |
| 7 | 10 A | Přístrojová deska |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | — |
| 10 | 7,5 A | Systém zesílení zvuku |
| 11 | 15 A | Systém řízení motoru |
| 12 | 15 A | — |
| 13 | 15 A | Systém řízení motoru |
| 14 | 25 A | Systém zesílení zvuku |
| 15 | 7,5 A | Klimatizace |
| 16 | 15 A | — |
| 17 | 15 A | Systém řízení převodovky |
| 18 | 25 A | Elektrické zámky dveří |
| 19 | 20 A | Světlomet (pravý) |
| 20 | 7,5 A | Systém řízení motoru |
| 21 | 20 A | Zadní světla;
Osvětlení registrační značky; Obrysová světla. |
| 22 | 15A/20A | Vyhřívaný volant (některé modely);
Světlomet (některé modely). |
| 23 | 25 A | Vnitřní osvětlení |
| 24 | 15 A | Mlhová světla (některé modely) |
| 25 | 20 A | — |
| 26 | 10 A | Brzdová světla |
| 27 | 15 A | Klaksón |
| 28 | 20 A | Světlomet (levý) |
| 29 | 30 A | ABS;
Systém dynamické kontroly stability. |
| 30 | 15 A | Výstražná světla;
Směrová světla. |
| 31 | 15 A | Palivový systém |
| 32 | 25 A | — |
| 33 | 20 A | Přední stěrač |
| 34 | 50 A | Pro ochranu různých obvodů |
| 35 | 30 A | Elektrická parkovací brzda (levá) |
| 36 | 30 A | — |
| 37 | 50 A | ABS;
Systém dynamické kontroly stability. |
| 38 | 20 A | Systém řízení motoru |
| 39 | — | — |
| 40 | 30 A | Elektrická parkovací brzda (pravá) |
| 41 | 40 A | Chladicí ventilátor |
| 42 | 40 A | Systém řízení motoru |
| 43 | 60 A | — |
| 44 | 40 A | Odmlžovač zadního okna |
| 45 | 30 A | Pro ochranu různých obvodů |
| 46 | 30 A | Systém řízení motoru |
| 47 | 40 A | Klimatizace |
| 48 | 30 A | Elektrická okna |
| 49 | 40 A | — |
Kabina
Pojistková skříňka se nachází na levé straně vozidla, pod přístrojovou deskou, blízko dveří.
| Číslo | Ampéráž [A] | Popis |
| 1 | — | — |
| 2 | — | — |
| 3 | 15 A | Systém zesílení zvuku |
| 4 | 10 A | Systém vyhřívání volantu |
| 5 | 15 A | Zásuvky příslušenství |
| 6 | — | — |
| 7 | 7,5 A | Indikátor řazení AT |
| 8 | 7,5 A | Napájení bočních zrcátek |
| 9 | — | — |
| 10 | 25 A | Elektrická okna |
| 11 | 15 A | Stěrač a ostřikovač zadního skla |
| 12 | 30 A | Elektrické sedadlo |
| 13 | — | — |
| 14 | 15 A | — |
| 15 | 20 A | Sedadlo |
| 16 | 7,5 A | Odmlžovač zrcátek |
Mazda CX-3 – schéma pojistek
Rok výroby: 2020.
Blok pojistek (motorový prostor)
| Číslo | Ampér [A] | Popis |
| 1 | 15 A | Pro ochranu různých obvodů |
| 2 | 7,5 A | Systém řízení motoru |
| 3 | 10 A | Otevíratelná střecha (některé modely) |
| 4 | 15 A | Vnitřní osvětlení, audio systém |
| 5 | 7,5 A | Systém řízení motoru |
| 6 | 15 A | Systém řízení motoru |
| 7 | 10 A | Přístrojová deska |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | – |
| 10 | 7,5 A | Systém zesílení |
| 11 | 15 A | Systém řízení motoru |
| 12 | 15 A | – |
| 13 | 15 A | Systém řízení motoru |
| 14 | 25 A | Systém zesílení |
| 15 | 7,5 A | Klimatizace |
| 16 | 15 A | – |
| 17 | 15 A | Systém řízení převodovky |
| 18 | 25 A | Elektrické zámky dveří |
| 19 | 20 A | Světlomet (pravý) |
| 20 | 7,5 A | Systém řízení motoru |
| 21 | 20 A | Zadní světla;
Osvětlení registrační značky; Parkovací světla. |
| 22 | 15 A / 20 A | Vyhřívaný volant (některé modely);
Světlomet (některé modely). |
| 23 | 25 A | Vnitřní osvětlení |
| 24 | 15 A | Mlhová světla (některé modely) |
| 25 | 20 A | – |
| 26 | 10 A | Zadní světla |
| 27 | 15 A | Klaksón |
| 28 | 20 A | Světlomet (levý) |
| 29 | 30 A | ABS;
Systém kontroly dynamické stability. |
| 30 | 15 A | Směrová světla;
Blikající světla. |
| 31 | 15 A | Systém napájení |
| 32 | 25 A | – |
| 33 | 20 A | Přední stěrač |
| 34 | 50 A | Pro ochranu různých obvodů |
| 35 | 30 A | Elektrická parkovací brzda (levá) |
| 36 | 30 A | – |
| 37 | 50 A | ABS;
Systém kontroly dynamické stability. |
| 38 | 20 A | Systém kontroly motoru |
| 39 | – | – |
| 40 | 30 A | Elektrická parkovací brzda (pravá) |
| 41 | 40 A | Chladicí ventilátor |
| 42 | 40 A | Systém kontroly motoru |
| 43 | 60 A | – |
| 44 | 40 A | Odmlžovač zadního okna |
| 45 | 30 A | Pro ochranu různých obvodů |
| 46 | 30 A | Systém kontroly motoru |
| 47 | 40 A | Klimatizace |
| 48 | 30 A | Elektrická okna |
| 49 | 40 A | – |
Blok pojistek v prostoru pro cestující
(Levá strana)
| Číslo | Ampér [A] | Popis |
| 1 | – | – |
| 2 | – | – |
| 3 | 15 A | Systém zesílení |
| 4 | 10 A | Systém vyhřívání volantu (některé modely) |
| 5 | 15 A | Zásuvky příslušenství |
| 6 | – | – |
| 7 | 7,5 A | Indikátor změny převodového stupně AT (některé modely) |
| 8 | 7,5 A | Ovládání bočních zrcátek |
| 9 | – | – |
| 10 | 25 A | Elektrická okna |
| 11 | 15 A | Stěrač a ostřikovač zadního okna |
| 12 | 30 A | Elektrické sedadlo (některé modely) |
| 13 | – | – |
| 14 | 15 A | – |
| 15 | 20 A | Vyhřívání sedadel (některé modely) |
| 16 | 7,5 A | Odmlžovač zrcátka (některé modely) |
Mazda CX-3 – schéma pojistkové skříně
Rok výroby: 2020.
Blok pojistek (motorový prostor)
| Číslo | Ampér [A] | Popis |
| 1 | 15 A | Pro ochranu různých obvodů |
| 2 | 7,5 A | Systém řízení motoru |
| 3 | 10 A | Otevíratelná střecha (některé modely) |
| 4 | 15 A | Vnitřní osvětlení, audio systém |
| 5 | 7,5 A | Systém řízení motoru |
| 6 | 15 A | Systém řízení motoru |
| 7 | 10 A | Přístrojová deska |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | – |
| 10 | 7,5 A | Systém zesílení |
| 11 | 15 A | Systém řízení motoru |
| 12 | 15 A | – |
| 13 | 15 A | Systém řízení motoru |
| 14 | 25 A | Systém zesílení |
| 15 | 7,5 A | Klimatizace |
| 16 | 15 A | – |
| 17 | 15 A | Systém řízení převodovky |
| 18 | 25 A | Elektrické zámky dveří |
| 19 | 20 A | Světlomet (pravý) |
| 20 | 7,5 A | Systém řízení motoru |
| 21 | 20 A | Zadní světla;
Osvětlení registrační značky; Parkovací světla. |
| 22 | 15 A / 20 A | Vyhřívaný volant (některé modely);
Světlomet (některé modely). |
| 23 | 25 A | Vnitřní osvětlení |
| 24 | 15 A | Mlhová světla (některé modely) |
| 25 | 20 A | – |
| 26 | 10 A | Zadní světla |
| 27 | 15 A | Klaksón |
| 28 | 20 A | Světlomet (levý) |
| 29 | 30 A | ABS;
Systém kontroly dynamické stability. |
| 30 | 15 A | Směrová světla;
Frekvence. |
| 31 | 15 A | Systém napájení |
| 32 | 25 A | – |
| 33 | 20 A | Přední stěrač |
| 34 | 50 A | Pro ochranu různých obvodů |
| 35 | 30 A | Elektrická parkovací brzda (levá) |
| 36 | 30 A | – |
| 37 | 50 A | ABS;
Systém kontroly dynamické stability. |
| 38 | 20 A | Systém kontroly motoru |
| 39 | – | – |
| 40 | 30 A | Elektrická parkovací brzda (pravá) |
| 41 | 40 A | Chladicí ventilátor |
| 42 | 40 A | Systém kontroly motoru |
| 43 | 60 A | – |
| 44 | 40 A | Ohřívač zadního skla |
| 45 | 30 A | Pro ochranu různých obvodů |
| 46 | 30 A | Systém kontroly motoru |
| 47 | 40 A | Klimatizace |
| 48 | 30 A | Elektrická okna |
| 49 | 40 A | – |
Blok pojistek v prostoru pro cestující
(Levá strana)
| Číslo | Ampér [A] | Popis |
| 1 | – | – |
| 2 | – | – |
| 3 | 15 A | Systém zesílení |
| 4 | 10 A | Vyhřívaný volant (některé modely) |
| 5 | 15 A | Zásuvky příslušenství |
| 6 | – | – |
| 7 | 7,5 A | Indikátor změny převodového stupně AT (některé modely) |
| 8 | 7,5 A | Ovládání bočních zrcátek |
| 9 | – | – |
| 10 | 25 A | Elektrická okna |
| 11 | 15 A | Stěrač a ostřikovač zadního skla |
| 12 | 30 A | Elektrické sedadlo (některé modely) |
| 13 | – | – |
| 14 | 15 A | – |
| 15 | 20 A | Vyhřívání sedadel (některé modely) |
| 16 | 7,5 A | Ohřívač zrcátka (některé modely) |
Mazda CX-3 – schéma pojistek
Rok výroby: 2021, 2022.
Blok pojistek (prostor motoru)
| Číslo | Ampér [A] | Popis |
| 1 | 15 A | Pro ochranu různých obvodů |
| 2 | 7,5 A | Systém řízení motoru |
| 3 | 10 A | Otevírací střecha (některé modely) |
| 4 | 15 A | Pro ochranu různých obvodů |
| 5 | 7,5 A | Systém řízení motoru |
| 6 | 15 A | Systém řízení motoru |
| 7 | 10 A | Přístrojová deska |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | – |
| 10 | 7,5 A | Audio systém |
| 11 | 15 A | Systém řízení motoru |
| 12 | 15 A | – |
| 13 | 15 A | Systém řízení motoru |
| 14 | 25 A | Audio systém |
| 15 | 7,5 A | Klimatizace |
| 16 | 15 A | – |
| 17 | 15 A | Systém řízení převodovky |
| 18 | 25 A | Elektrické zámky dveří |
| 19 | 20 A | Světlomet (pravý) |
| 20 | 7,5 A | Systém řízení motoru |
| 21 | 20 A | Zadní světla;
Osvětlení registrační značky; Parkovací světla. |
| 22 | 15 A / 20 A | Vyhřívaný volant (některé modely);
Světlomet (některé modely). |
| 23 | 25 A | Pro ochranu různých obvodů |
| 24 | 15 A | Mlhová světla (některé modely) |
| 25 | 20 A | – |
| 26 | 10 A | Brzdová světla |
| 27 | 15 A | Klaksón |
| 28 | 20 A | Světlomet (levý) |
| 29 | 30 A | ABS;
Systém dynamické kontroly stability. |
| 30 | 15 A | Směrová světla;
Šipky. |
| 31 | 15 A | Systém napájení |
| 32 | 25 A | – |
| 33 | 20 A | Přední stěrač |
| 34 | 50 A | Pro ochranu různých obvodů |
| 35 | 30 A | Elektrická parkovací brzda (levá) |
| 36 | 30 A | – |
| 37 | 50 A | ABS;
Systém dynamické kontroly stability. |
| 38 | 20 A | Systém kontroly motoru |
| 39 | 20 A | Ohřívač předního stěrače (některé modely) |
| 40 | 30 A | Elektrická parkovací brzda (pravá) |
| 41 | 40 A | Chladicí ventilátor |
| 42 | 40 A | Systém kontroly motoru |
| 43 | 60 A | – |
| 44 | 40 A | Odmlžovač zadního okna |
| 45 | 30 A | Pro ochranu různých obvodů |
| 46 | 30 A | Systém kontroly motoru |
| 47 | 40 A | Klimatizace |
| 48 | 30 A | Elektrická okna |
| 49 | 40 A | – |
Blok pojistek v prostoru pro cestující
(Levá strana)
| Číslo | Ampér [A] | Popis |
| 1 | – | – |
| 2 | – | – |
| 3 | 15 A | Audio systém |
| 4 | 10 A | Vyhřívaný volant (některé modely) |
| 5 | 15 A | Zásuvky příslušenství |
| 6 | – | – |
| 7 | 7,5 A | Indikátor změny převodového stupně AT (některé modely) |
| 8 | 7,5 A | Ovládání bočních zrcátek |
| 9 | – | – |
| 10 | 25 A | Elektrická okna |
| 11 | 15 A | Stěrač a ostřikovač zadního skla |
| 12 | 30 A | Elektrické sedadlo (některé modely) |
| 13 | – | – |
| 14 | 15 A | – |
| 15 | 20 A | Vyhřívání sedadel (některé modely) |
| 16 | 7,5 A | Odmlžovač bočních zrcátek (některé modely) |
O Mazda CX-3 (2015-2022)
Mazda CX-3 je kompaktní SUV, které se vyrábělo v letech 2015 až 2022. Tento model je známý svým elegantním designem, dynamickými jízdními vlastnostmi a kvalitním zpracováním interiéru. Mazda CX-3 nabízí různé možnosti motorizace, včetně benzinových a dieselových motorů, které poskytují vyvážený výkon a efektivní spotřebu paliva. Vozidlo je vybaveno moderními technologiemi, jako jsou asistenční systémy pro řidiče, infotainment systém a bezpečnostní prvky, které zvyšují komfort a bezpečnost jízdy.
Schéma pojistkové skříně Mazda CX-3
Tato stránka zobrazuje schéma pojistkové skříně pro model Mazda CX-3. V tomto vozidle jsou typická dvě hlavní umístění pojistkové skříně: jedna se nachází v motorovém prostoru a druhá pod přístrojovou deskou. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříň je klíčovým prvkem pro bezpečný a spolehlivý provoz vozidla.
