Mazda MX-5 (1989-2021) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Mazda MX-5 (1989-2021), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Mazda MX-5
Vztahuje se na vozidla vyrobená v letech:
1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.

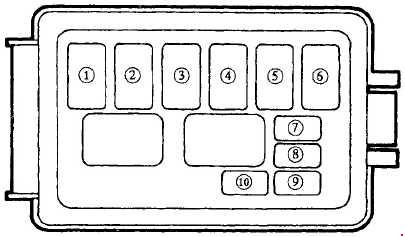

Pojistková skříňka v motorovém prostoru
| Číslo | Ampér [A] | Popis |
| 1 | 30 | Světlomety |
| 2 | 30 | Vstřikování paliva;
Alternátor. |
| 3 | 80 | Pro ochranu všech obvodů |
| 4 | 40 | – |
| 5 | 60 | Systém prevence zablokování kol |
| 6 | 30 | Chladicí ventilátor |
| 7 | 10 | Airbag |
| 8 | 20 | Přídavný ventilátor (klimatizace) |
| 9 | 10 | Vstřikování paliva |
| 10 | 30 | Obrys světlometu |

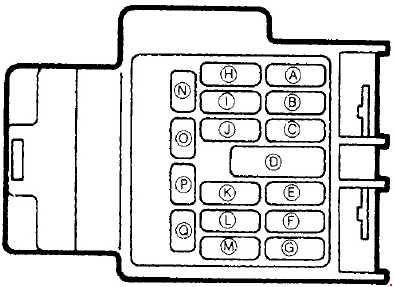

Panel pojistek palubní desky
| Číslo | Ampér [A] | Popis |
| A | 15 | Ventilátor chlazení |
| b | 10 | Směrová světla;
Výstražná světla; Světla směrových světel; Tempomat. |
| C | 15 | Airbag |
| D | 30 | Topení |
| E | — | — |
| F | 30 | Elektrická okna |
| g | 20 | Stěrače;
Ostřikovač skel. |
| h | — | — |
| i | 15 | Zadní světla |
| J | — | — |
| K | 15 | Zámek převodovky;
Tempomat; Klaksón; Brzdová světla. |
| L | 15 | Havarijní světla |
| m | — | — |
| n | 10 | Vnitřní světla;
Akustické signály; Rádio/magnetofon a CD přehrávač; Hodiny. |
| O | 15 | Rádio/magnetofon a CD přehrávač;
Hodiny; Zapalovač cigaret. |
| P | — | — |
| Q | — | — |
Pojistky v zavazadlovém prostoru
| Číslo | Ampér [A] | Popis |
| 1 | 10 | Zadní odmrazování |
| 2 | 10 | Automatická anténa |
Schéma pojistek a relé – Mazda MX-5
Týká se vozidel vyrobených v letech:
2002, 2003, 2004.
Blok pojistek (motorový prostor)
| Číslo | Ampér [A] | Popis |
| 1 | 40 | Světlomety;
Odmrazování zadního; Automatická anténa. |
| 2 | 30 | Vstřikování paliva |
| 3 | 100 | Pro ochranu všech obvodů |
| 4 | 60 | Všechny obvody týkající se zapínání |
| 5 | 30 | Motor ventilátoru |
| 6 | 30 | Chladicí ventilátor;
Přídavný ventilátor (klimatizace). |
| 7 | 30 | Zadní světla;
Osvětlení přístrojové desky. |
| 8 | 20 | Audio zesilovač;
Směrová světla. |
| 9 | 20 | Systém prevence zablokování kol |
| 10 | 15 | Brzdová světla;
Klaksón; Zámek převodovky. |

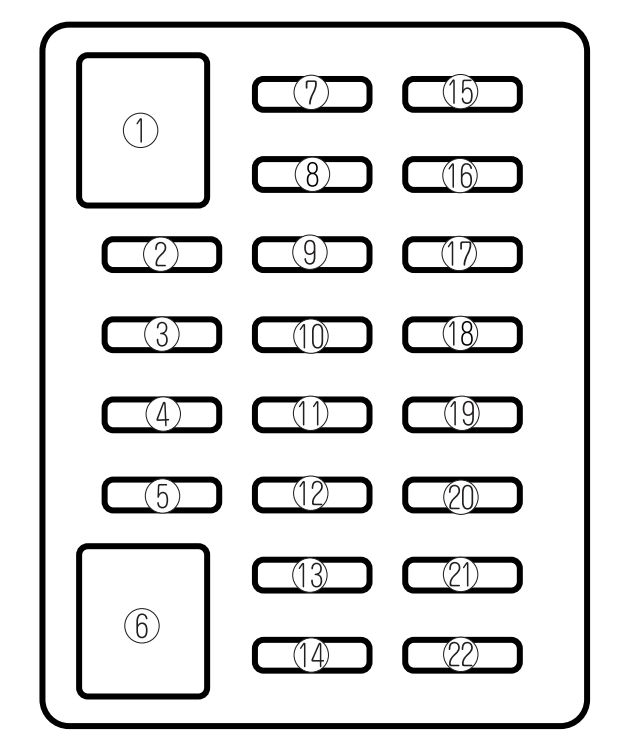

Pojistková skříňka (strana řidiče)
| Číslo | Ampér [A] | Popis |
| 1 | 20 | Motor ventilátoru navíc;
Magnetická spojka. |
| 2 | 15 | Světlomety (levé) |
| 3 | 15 | Světlomety (pravé) |
| 4 | — | — |
| 5 | 7,5 | Sada směrových světel;
Tempomat. |
| 6 | — | — |
| 7 | 20 | Zapalovač |
| 8 | 10 | Audio |
| 9 | 15 | Mlhová světla |
| 10 | 15 | Zadní světla;
Přední světla na pozici; Boční nouzová světla. |
| 11 | 15 | Systém kontroly motoru |
| 12 | 15 | Přístrojová deska |
| 13 | 7,5 | Zapalování světel signalizace |
| 14 | 10 | Systém dodatečného zadržování;
Systém prevence zablokování brzd. |
| 15 | 20 | Stěrače a ostřikovač čelního skla |
| 16 | 30 | Elektrická okna |
| 17 | 7,5 | Klimatizace |
| 18 | 10 | Zapalování světel signalizace |
| 19 | 10 | Zamknutí elektrických dveří |
| 20 | 20 | Audio zesilovač |
| 21 | 15 | Ohřívání zadního skla |
| 22 | 10 | Vnitřní osvětlení;
Automobilová anténa; Akustické signalizátory. |
Schéma pojistek a relé – Mazda MX-5
Týká se vozidel vyrobených v letech:
2005.

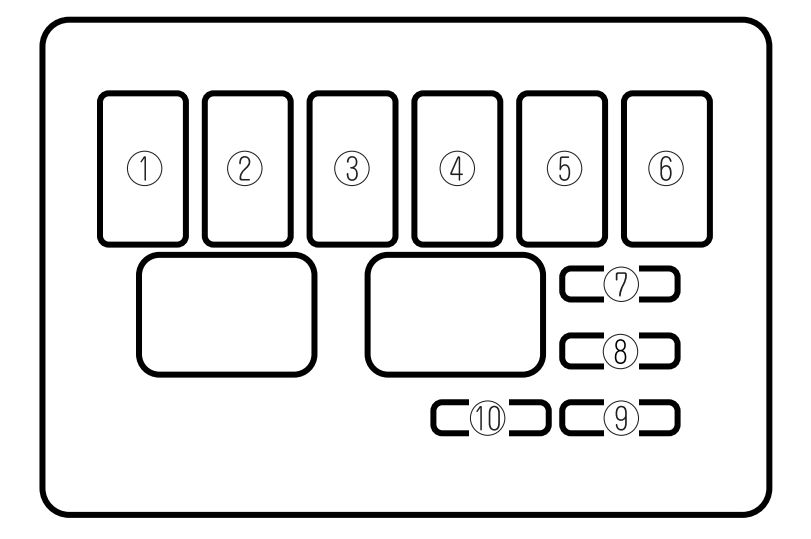

Motorový prostor
| Číslo | Ampér [A] | Popis |
| 1 | 40 | Světlomety;
Odmrazování zadního skla; Automatická anténa. |
| 2 | 30 | Vstřikování paliva |
| 3 | 100 | Pro ochranu všech obvodů |
| 4 | 60 | Všechny obvody související se startováním |
| 5 | 30 | Motor ventilátoru |
| 6 | 30*1 | Chladicí ventilátor;
Přídavný ventilátor (klimatizace). |
| 40*2 | ||
| 7 | 30 | Zadní světla;
Osvětlení přístrojové desky. |
| 8 | 20 | Audio zesilovač*;
Směrová světla. |
| 9 | 20 | Systém prevence blokování kol* |
| 10 | 15 | Brzdová světla;
Klaksón; Zámek převodovky. |
| *1 MX-5/Miata
*2 MAZDASPEED MX-5 * Některé modely |
||
Prostor pro cestující (strana řidiče)
| Číslo | Ampér [A] | Popis |
| 1 | 20 | Přidat motor ventilátoru;
Magnetická spojka. |
| 2 | 15 | Světlomety (levé) |
| 3 | 15 | Světlomety (pravé) |
| 4 | — | — |
| 5 | 7,5 | Sada směrových světel;
Tempomat*. |
| 6 | 30 | Chladicí ventilátor;
Přídavný ventilátor (klimatizace). |
| 7 | 20 | Zapalovač cigaret |
| 8 | 10 | Audio* |
| 9 | 15 | Mlhová světla* |
| 10 | 15 | Zadní světla;
Přední parkovací světla; Boční světla. |
| 11 | 15 | Systém řízení motoru |
| 12 | 15 | Přístrojová deska |
| 13 | 7,5 | Zapni světla signalizace |
| 14 | 10 | Systém dodatečné bezpečnosti;
Systém prevence zablokování kol*. |
| 15 | 20 | Stěrače a ostřikovače čelního skla |
| 16 | 30 | Elektrická okna |
| 17 | 7,5 | Klimatizace* |
| 18 | 10 | Zapni světla signalizace |
| 19 | 10 | Elektrické zamykání dveří* |
| 20 | 20 | Audio zesilovač* |
| 21 | 15 | Zadní odmrazování |
| 22 | 10 | Vnitřní osvětlení;
Auto anténa; Akustické signalizátory. |
| *1 MX-5/Miata
*2 MAZDASPEED MX-5 * Některé modely |
||
Schéma pojistek a relé – Mazda MX-5
Týká se vozidel vyrobených v letech:
2006.
Motorový prostor
| Číslo | Ampér [A] | Popis |
| 1 | 30 | Ventilátor chlazení |
| 2 | 7,5 | Ventilátor chlazení |
| 3 | 20 | Ohřívač zadního okna |
| 4 | 20 | — |
| 5 | 15 | Osvětlení interiéru;
Osvětlení zavazadlového prostoru; Pro ochranu různých obvodů. |
| 6 | 15 | Pro ochranu různých obvodů |
| 7 | 40 | Klimatizace* |
| 8 | 30 | ABS |
| 9 | 15 | Přední mlhová světla* |
| 10 | 7,5 | — |
| 11 | — | — |
| 12 | — | — |
| 13 | 7,5 | Klimatizace* |
| 14 | 20 | Startovací motor |
| 15 | 15 | Zadní světla;
Parkovací světla; Osvětlení registrační značky; Osvětlení. |
| 16 | 40 | ABS |
| 17 | 30 | Pro ochranu různých obvodů |
| 18 | 120 | Pro ochranu všech obvodů |
| 19 | 10 | Vstřikovač |
| 20 | 10 | Systém řízení motoru |
| 21 | 10 | Systém řízení motoru |
| 22 | 15 | Mlhová světla (levá) |
| 23 | 15 | Mlhová světla (pravá) |
| 24 | 15 | Světlomety |
| 25 | 20 | Elektrická okna |
| 26 | 15 | Systém řízení motoru |
| 27 | 20 | Stěrače a ostřikovač předního skla |
| 28 | 15 | DRL;
Nastavení světlometů. |
| 29 | 15 | Klaksón |
| 30 | 10 | Brzdová světla |
| 31 | 10 | Elektrický regulační ventil |
| 32 | 15 | Palivové čerpadlo |
| 33 | 10 | Směrová světla;
Havarijní světla. |
| 34 | 20 | — |
| 35 | 40 | Pro ochranu různých obvodů |
| *1 MX-5/Miata
*2 MAZDASPEED MX-5 * Některé modely |
||
Kabina (strana řidiče)
| Číslo | Ampér [A] | Popis |
| 1 | 7,5 | Audio systém;
Napájení zrcátek. |
| 2 | 15 | Příslušenství lisované |
| 3 | 15 | Přístrojová deska |
| 4 | 20 | Vyhřívání sedadel* |
| 5 | 7,5 | Osvětlení |
| 6 | 7,5 | Klimatizace |
| 7 | 7,5 | Systém řízení motoru;
Pro ochranu různých obvodů. |
| 8 | — | — |
| 9 | 7,5 | — |
| 10 | 20 | Audio systém* |
| 11 | 20 | Zámek dveří;
Otevírání zavazadlového prostoru. |
| 12 | 7,5 | — |
| 13 | — | — |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
| * Některé modely | ||
Schéma pojistek a relé – Mazda MX-5
Týká se vozidel vyrobených v letech:
2007, 2008, 2009.

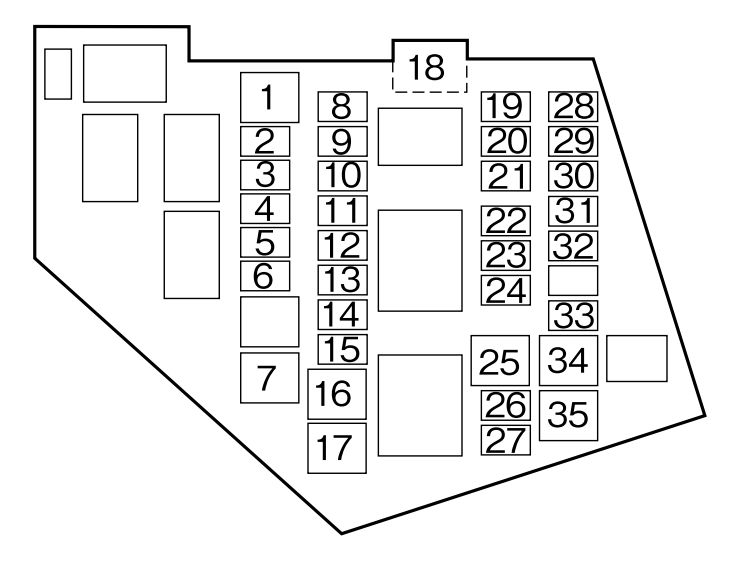

Motorový prostor
| Číslo | Ampér [A] | Popis |
| 1 | 30 | Ventilátor chlazení |
| 2 | 7,5 | Ventilátor chlazení |
| 3 | 20 | Ohřívač zadního okna |
| 4 | — | — |
| 5 | 15 | Osvětlení interiéru;
Osvětlení zavazadlového prostoru; Pro ochranu různých obvodů. |
| 6 | 15 | Pro ochranu různých obvodů |
| 7 | 40 | Klimatizace* |
| 8 | 30 | ABS |
| 9 | 15 | Přední mlhová světla* |
| 10 | — | — |
| 11 | 30 | Elektrická tvrdá střecha (levá)* |
| 12 | 30 | Elektrická tvrdá střecha (pravá)* |
| 13 | 7,5 | Klimatizace* |
| 14 | 20 | Startovací motor |
| 15 | 15 | Zadní světla;
Světla na pozici; Osvětlení registrační značky; Osvětlení. |
| 16 | 40 | ABS |
| 17 | 30 | Pro ochranu různých obvodů |
| 18 | 120 | Pro ochranu všech obvodů |
| 19 | 10 | Vstřikovač |
| 20 | 10 | Systém řízení motoru |
| 21 | 10 | Systém řízení motoru |
| 22 | 15 | Mlhová světla (levá) |
| 23 | 15 | Mlhová světla (pravá) |
| 24 | 15 | Světlomety |
| 25 | 20 | Elektrická okna |
| 26 | 15 | Systém řízení motoru |
| 27 | 20 | Stěrače a ostřikovače čelního skla |
| 28 | 15 | DRL* |
| 29 | 15 | Klaksón |
| 30 | 10 | Brzdová světla |
| 31 | 10 | Elektrický regulační ventil |
| 32 | 15 | Palivové čerpadlo |
| 33 | 10 | Směrová světla;
Havarijní světla. |
| 34 | 20 | Elektrická okna* |
| 35 | 40 | Pro ochranu různých obvodů |
|
* Některé modely |
||

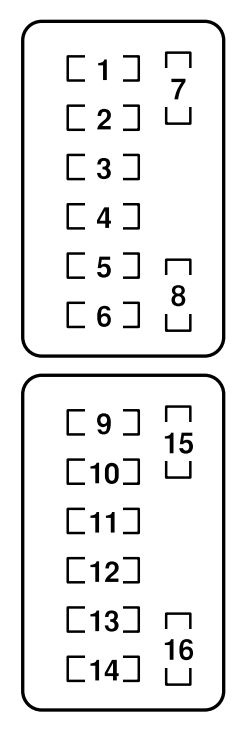

Prostor pro cestující (strana řidiče)
| Číslo | Ampér [A] | Popis |
| 1 | 7,5 | Audio systém;
Napájení zrcátek. |
| 2 | 15 | Při konektoru příslušenství |
| 3 | 15 | Přístrojová deska |
| 4 | 20 | Vyhřívání sedadel* |
| 5 | 7,5 | Osvětlení |
| 6 | 7,5 | Klimatizace* |
| 7 | 7,5 | Systém řízení motoru;
Pro ochranu různých obvodů. |
| 8 | — | — |
| 9 | 7,5 | — |
| 10 | 20 | Audio systém* |
| 11 | 20 | Zámek dveří;
Otevírání zavazadlového prostoru. |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
| * Některé modely | ||
Schéma pojistek a relé – Mazda MX-5
Týká se vozidel vyrobených v letech:
2010, 2011, 2012, 2013, 2014, 2015.
Blok pojistek (kompartment motorový prostor)
| Číslo | Ampér [A] | Popis |
| 1 | 30 | Ventilátor chlazení |
| 2 | 7,5 | Ventilátor chlazení |
| 3 | 20 | Ohřívač zadního skla |
| 4 | — | — |
| 5 | 15 | Horní světla;
Osvětlení zavazadlového prostoru; Pro ochranu různých obvodů; Otevírání zavazadlového prostoru. |
| 6 | 15 | Pro ochranu různých obvodů |
| 7 | 40 | Klimatizace* |
| 8 | 30 | ABS |
| 9 | 15 | Přední mlhová světla* |
| 10 | — | — |
| 11 | 30 | Elektrická tvrdá střecha (levá)* |
| 12 | 30 | Elektrická tvrdá střecha (pravá)* |
| 13 | 7,5 | Klimatizace* |
| 14 | 20 | Startovací motor |
| 15 | 15 | Zadní světla;
Světla na stání; Osvětlení registrační značky; Osvětlení. |
| 16 | 40 | ABS |
| 17 | 30 | Pro ochranu různých obvodů |
| 18 | 120 | Pro ochranu všech obvodů |
| 19 | 10 | Vstřikovač |
| 20 | 10 | Systém řízení motoru |
| 21 | 10 | Systém řízení motoru |
| 22 | 15 | Hlavní světla (levá) |
| 23 | 15 | Hlavní světla (pravá) |
| 24 | 15 | Dálková světla |
| 25 | 20 | Elektrická okna |
| 26 | 15 | Systém řízení motoru |
| 27 | 20 | Stěrače a ostřikovač skel |
| 28 | 15 | DRL* |
| 29 | 15 | Klaksón |
| 30 | 10 | Brzdová světla |
| 31 | 10 | Elektrický regulační ventil |
| 32 | 15 | Palivové čerpadlo |
| 33 | 10 | Směrová světla;
Havarijní světla. |
| 34 | 20 | Elektrická okna* |
| 35 | 40 | Pro ochranu různých obvodů |
| * Některé modely | ||
Prostor pro cestující (strana řidiče)
| Číslo | Ampér [A] | Popis |
| 1 | 7,5 | Systém audio;
Napájení zrcátek. |
| 2 | 15 | Pressofuso příslušenství |
| 3 | 15 | Přístrojová deska |
| 4 | 20 | Vyhřívání sedadel* |
| 5 | 7,5 | Osvětlení |
| 6 | 7,5 | Klimatizace* |
| 7 | 7,5 | Systém řízení motoru;
Pro ochranu různých obvodů. |
| 8 | — | — |
| 9 | — | — |
| 10 | 20 | Systém audio* |
| 11 | 20 | Zámek elektrických dveří |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
| * Některé modely | ||
Schéma pojistek a relé – Mazda MX-5
Týká se vozidel vyrobených v letech:
2016.

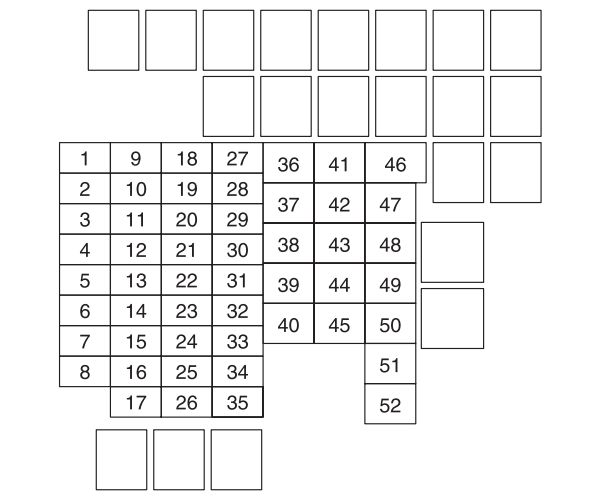

Motorový prostor
| Číslo | Ampér [A] | Popis |
| 1 | 5 | — |
| 2 | 5 | — |
| 3 | 7,5 | Klaksón |
| 4 | 15 | Pro ochranu různých obvodů |
| 5 | 7,5 | Systém řízení motoru |
| 6 | — | — |
| 7 | 15 | Vnitřní osvětlení |
| 8 | 7,5 | Systém řízení motoru |
| 9 | 15 | Audio systém |
| 10 | 10 | Přístrojová deska |
| 11 | 7,5 | Airbag |
| 12 | — | — |
| 13 | 7,5 | Audio systém |
| 14 | 20 | Systém řízení motoru |
| 15 | 10 | Systém řízení motoru |
| 16 | 15 | Systém řízení motoru |
| 17 | 25 | Audio systém |
| 18 | 7,5 | Klimatizace |
| 19 | 20 | Systém řízení převodovky* |
| 20 | 15 | Systém řízení převodovky* |
| 21 | 25 | Elektrické zámky dveří |
| 22 | 20 | Světlomet (pravý) |
| 23 | 7,5 | Systém řízení motoru |
| 24 | 20 | Zadní světla;
Osvětlení registrační značky; Poziční světla. |
| 25 | 15 | — |
| 26 | 25 | Vnitřní osvětlení |
| 27 | 15 | — |
| 28 | 20 | — |
| 29 | 10 | Brzdová světla |
| 30 | 15 | Klaksón |
| 31 | 20 | Světlomet (levý) |
| 32 | 30 | ABS;
Systém kontroly dynamické stability. |
| 33 | 15 | Výstražná světla (varovná světla, směrovky) |
| 34 | 15 | Palivový systém |
| 35 | 5 | — |
| 36 | 20 | Stěrače |
| 37 | 50 | Pro ochranu různých obvodů |
| 38 | — | — |
| 39 | — | — |
| 40 | 50 | ABS;
Systém kontroly dynamické stability. |
| 41 | 20 | Systém řízení motoru |
| 42 | 30 | Systém řízení brzd |
| 43 | 30 | Chladicí ventilátor |
| 44 | 40 | — |
| 45 | 40 | Systém řízení motoru |
| 46 | 60 | Systém posilovače řízení |
| 47 | 30 | Odmlžovač zadního okna |
| 48 | 30 | Pro ochranu různých obvodů |
| 49 | 30 | Systém řízení motoru |
| 50 | 40 | Klimatizace |
| 51 | — | — |
| 52 | — | — |
| * Některé modely | ||
Prostor pro cestující (levá strana)
| Číslo | Ampér [A] | Popis |
| 1 | 30 | — |
| 2 | 30 | — |
| 3 | — | — |
| 4 | — | — |
| 5 | 15 | Zásuvky příslušenství |
| 6 | — | — |
| 7 | 7,5 | Směrovka řazení AT * |
| 8 | 7,5 | Napájení zrcátek |
| 9 | 30 | — |
| 10 | 30 | — |
| 11 | 15 | Přední stěrač |
| 12 | 30 | Elektrická okna |
| 13 | — | — |
| 14 | 15 | — |
| 15 | 20 | Vyhřívání sedadel* |
| 16 | 7,5 | Odmlžovač zrcátek* |
| * Některé modely | ||
Mazda MX-5 (2017) – schéma pojistek
Rok výroby: 2017.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda RX-8 (2004) je pojistka 5 v pojistkové skříňce vlevo.
Blok pojistek (motorový prostor)
| Poloha | Popis | Amp [A] | Popis |
| 1 | ENG IG3 | 5 | – |
| 2 | ENG IG2 | 5 | – |
| 3 | HORN2 | 7,5 | Klaksón |
| 4 | C / U IG1 | 15 | Pro ochranu různých obvodů |
| 5 | ENG IG1 | 7,5 | Systém řízení motoru |
| 6 | – | – | – |
| 7 | INTERIOR | 15 | Vnitřní osvětlení |
| 8 | ENG + B | 7,5 | Systém řízení motoru |
| 9 | AUDIO2 | 15 | Audio systém |
| 10 | METER1 | 10 | Přístrojová deska |
| 11 | SRS1 | 7,5 | Airbag |
| 12 | – | – | – |
| 13 | RADIO | 7,5 | Audio systém |
| 14 | ENGINE3 | 20 | Systém řízení motoru |
| 15 | ENGINE1 | 10 | Systém řízení motoru |
| 16 | ENGINE2 | 15 | Systém řízení motoru |
| 17 | AUDIO1 | 25 | Audio systém |
| 18 | A / C MAG | 7,5 | Klimatizace |
| 19 | AT PUMP | 20 | Systém řízení převodovky * |
| 20 | AT | 15 | Systém řízení převodovky * |
| 21 | D LOCK | 25 | Elektrické uzamykání dveří |
| 22 | H / L RH | 20 | Světlomet (pravý) |
| 23 | ENG + B2 | 7,5 | Systém řízení motoru |
| 24 | TAIL | 20 | Zadní světla;
Osvětlení registrační značky; Parkovací světla. |
| 25 | DRL | 15 | – |
| 26 | ROOM | 25 | Vnitřní osvětlení |
| 27 | HMLA | 15 | – |
| 28 | H / ČISTENIE | 20 | – |
| 29 | STOP | 10 | Brzdová světla |
| 30 | HORN | 15 | Klaksón |
| 31 | H / L Ľ | 20 | Světlomet (levý) |
| 32 | ABS / DSC S. | 30 | ABS;
Systém dynamické kontroly stability. |
| 33 | HROZBA | 15 | Výstražná světla;
Popelník; Směrovky. |
| 34 | ČERPADLO PALIVA | 15 | Palivový systém |
| 35 | ENG + B3 | 5 | – |
| 36 | STIERAČ | 20 | Stěrače |
| 37 | KABÍNA+B | 50 | Pro ochranu různých obvodů |
| 38 | – | – | – |
| 39 | – | – | – |
| 40 | ABS / DSC M | 50 | ABS;
Systém dynamické kontroly stability. |
| 41 | EVVT A/R ČERPADLO | 20 | Systém řízení motoru |
| 42 | EVPS | 30 | Systém řízení brzd |
| 43 | VENTILÁTOR1 | 30 | Chladicí ventilátor |
| 44 | VENTILÁTOR2 | 40 | – |
| 45 | ENG.HLAVNÝ | 40 | Systém řízení motoru |
| 46 | EPS | 60 | Systém posilovače řízení |
| 47 | DEHUM | 30 | Odmlžovač zadního skla |
| 48 | IG2 | 30 | Pro ochranu různých obvodů |
| 49 | INJEKTOR | 30 | Systém řízení motoru |
| 50 | HEATER | 40 | Klimatizace |
| 51 | – | – | – |
| 52 | – | – | – |
| * Některé modely | |||
Blok pojistek (levá strana)
| Poloha | Popis | Amp [A] | Popis |
| 1 | RHT R | 30 | Skládací pevná střecha (pravá) * |
| 2 | RHT L | 30 | Skládací pevná střecha (levá) * |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | F.OUTLET | 15 | Příslušenství;
Zapalovač cigaret. |
| 6 | – | – | – |
| 7 | AT IND | 7,5 | Směrovka automatické převodovky * |
| 8 | MIRROR | 7,5 | Ovládání zrcátka |
| 9 | R_DECK R | 30 | Skládací pevná střecha (pravá) * |
| 10 | R_DECK L | 30 | Skládací pevná střecha (levá) * |
| 11 | F.WASHER | 15 | Ostřikovač čelního skla |
| 12 | P.WINDOW | 30 | Elektrická okna |
| 13 | – | – | – |
| 14 | SRS2 / ESCL | 15 | – |
| 15 | SEAT WARM | 20 | Vyhřívání sedadla * |
| 16 | M.DEF | 7,5 | Odmlžovač zrcátka * |
| * Některé modely | |||
Schéma pojistek a relé – Mazda MX-5
Týká se vozidel vyrobených v letech:
2018.
Motorový prostor
| Číslo | Ampér [A] | Popis |
| 1 | 30 | Audio systém |
| 2 | 30 | Pro ochranu různých obvodů |
| 3 | 30 | Systém řízení motoru* |
| 4 | 20 | Systém řízení motoru* |
| 5 | 30 | Elektrická okna |
| 6 | 30 | Pro ochranu různých obvodů |
| 7 | — | — |
| 8 | 50 | Chladicí ventilátor |
| 9 | 40 | Odmlžovač zadního okna* |
| 10 | 40 | — |
| 11 | 20 | Elektrická parkovací brzda (EPB) (pravá) |
| 12 | 20 | Elektrická parkovací brzda (EPB) (levá) |
| 13 | 50 | Pro ochranu různých obvodů |
| 14 | 30 | Chladicí ventilátor* |
| 15 | 40 | Systém řízení motoru |
| 16 | 50 | ABS;
Systém dynamické kontroly stability. |
| 17 | 40 | Klimatizace* |
| 18 | 20 | Stěrač a ostřikovač předního skla |
| 19 | 50 | Chladicí ventilátor* |
| 20 | 30 | Chladicí ventilátor* |
| 21 | 15 | Systém řízení motoru |
| 22 | 15 | Systém řízení motoru |
| 23 | 7,5 | Audio systém |
| 24 | 10 | — |
| 25 | 7,5 | Airbag |
| 26 | 10 | Přístrojová deska |
| 27 | 7,5 | Systém řízení motoru |
| 28 | 15 | Systém řízení motoru*;
Spínač zapalování. |
| 29 | 20 | — |
| 30 | 7,5 | Klimatizace |
| 31 | 15 | — |
| 32 | 15 | Klaksón |
| 33 | 15 | Systém proti krádeži |
| 34 | 20 | Světlomety |
| 35 | — | — |
| 36 | 20 | Odmlžovač předního stěrače |
| 37 | 7,5 | Systém řízení motoru |
| 38 | 15 | Světlomety (levé) |
| 39 | 5 | — |
| 40 | 15 | Systém řízení motoru |
| 41 | 15 | Systém řízení motoru |
| 42 | 15 | Vyhřívaný volant |
| 43 | — | — |
| 44 | 25 | Audio systém |
| 45 | 30 | ABS;
Systém dynamické kontroly stability. |
| 46 | 15 | Palivový systém* |
| 47 | 25 | Ohřívač paliva |
| 48 | 15 | Zadní světla;
Osvětlení registrační značky |
| 49 | 25 | Palivový systém* |
| 50 | 25 | Výstražná světla;
Směrovky; Přední boční světla; Parkovací světla. |
| 51 | 15 | Světlomety (pravé) |
| 52 | 25 | Zásuvky pro příslušenství |
| 53 | 10 | Brzdová světla |
| 54 | 25 | Vnitřní osvětlení |
| * Některé modely | ||

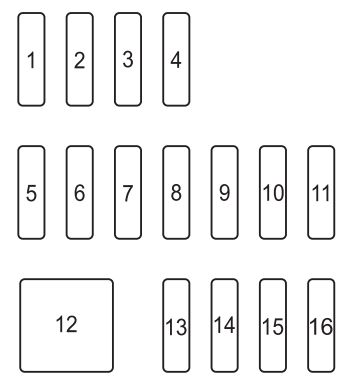

Prostor pro cestující (levá strana)
| Číslo | Ampér [A] | Popis |
| 1 | 30 | Elektrické sedadlo* |
| 2 | 30 | Elektrické sedadlo* |
| 3 | 20 | Vyhřívání sedadel* |
| 4 | 25 | Elektrická okna |
| 5 | 15 | Airbag;
Elektrický zámek řízení. |
| 6 | 25 | Elektrické zámky dveří |
| 7 | 20 | Vyhřívání sedadel* |
| 8 | 10 | Otevírací střecha* |
| 9 | 15 | — |
| 10 | 7,5 | Zrcátko kontroly výkonu |
| 11 | 7,5 | Směrovka řazení AT |
| 12 | 15 | Pro ochranu různých obvodů |
| 13 | 10 | Vnitřní osvětlení |
| 14 | 15 | Zásuvky příslušenství |
| 15 | 7,5 | USB napájecí zásuvka |
| 16 | 15 | Systém řízení motoru* |
| 17 | 15 | Systém řízení motoru* |
| 18 | 15 | Audio systém* |
| 19 | 7,5 | — |
| 20 | 7,5 | Odmlžovač zrcátka |
| 21 | — | — |
| * Některé modely | ||
Schéma pojistek a relé – Mazda MX-5
Týká se vozidel vyrobených v letech:
2019.

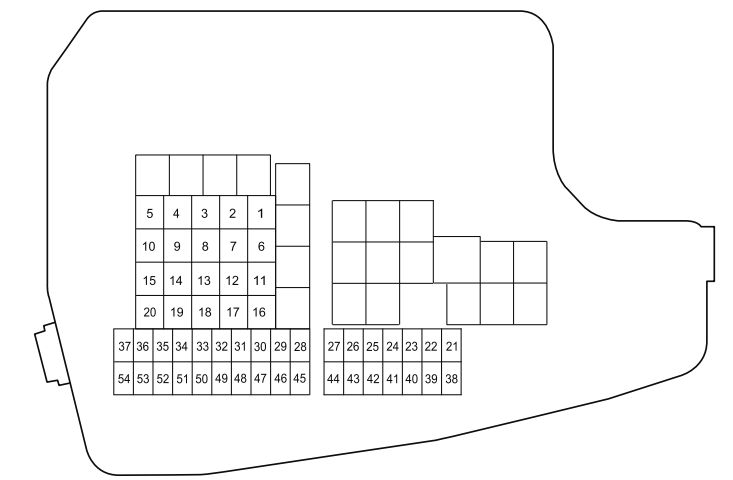

Motorový prostor
| Číslo | Ampér [A] | Popis |
| 1 | 30 | Audio systém |
| 2 | 30 | Pro ochranu různých obvodů |
| 3 | 30 | Systém řízení motoru* |
| 4 | 20 | Systém řízení motoru* |
| 5 | 30 | Elektrická okna |
| 6 | 30 | Pro ochranu různých obvodů |
| 7 | — | — |
| 8 | 50 | Chladicí ventilátor |
| 9 | 40 | Ohřívač zadního skla* |
| 10 | 40 | — |
| 11 | 20 | Elektrická parkovací brzda (EPB) (pravá) |
| 12 | 20 | Elektrická parkovací brzda (EPB) (levá) |
| 13 | 50 | Pro ochranu různých obvodů |
| 14 | 30 | Chladicí ventilátor* |
| 15 | 40 | Systém řízení motoru |
| 16 | 50 | ABS;
Systém řízení dynamické stability. |
| 17 | 40 | Klimatizace* |
| 18 | 20 | Stěrač a ostřikovač předního skla |
| 19 | 50 | Chladicí ventilátor* |
| 20 | 30 | Chladicí ventilátor* |
| 21 | 15 | Systém řízení motoru |
| 22 | 15 | Systém řízení motoru |
| 23 | 7,5 | Audio systém |
| 24 | 10 | — |
| 25 | 7,5 | Airbag |
| 26 | 10 | Přístrojová deska |
| 27 | 7,5 | Systém řízení motoru |
| 28 | 15 | Systém řízení motoru*;
Spínač zapalování. |
| 29 | 20 | — |
| 30 | 7,5 | Klimatizace |
| 31 | 15 | — |
| 32 | 15 | Klaksón |
| 33 | 15 | Systém proti krádeži |
| 34 | 20 | Světlomety |
| 35 | — | — |
| 36 | 20 | Odmlžovač předního stěrače |
| 37 | 7,5 | Systém řízení motoru |
| 38 | 15 | Světlomety (levé) |
| 39 | 5 | — |
| 40 | 15 | Systém řízení motoru |
| 41 | 15 | Systém řízení motoru |
| 42 | 15 | Vyhřívaný volant |
| 43 | — | — |
| 44 | 25 | Audio systém |
| 45 | 30 | ABS;
Systém řízení dynamické stability. |
| 46 | 15 | Palivový systém* |
| 47 | 25 | Ohřívač paliva |
| 48 | 15 | Zadní světla;
Osvětlení registrační značky |
| 49 | 25 | Palivový systém* |
| 50 | 25 | Výstražná světla;
Směrovky; Přední boční poziční světla; Parkovací světla. |
| 51 | 15 | Světlomety (pravé) |
| 52 | 25 | Zásuvky příslušenství |
| 53 | 10 | Brzdová světla |
| 54 | 25 | Vnitřní osvětlení |
| * Některé modely | ||

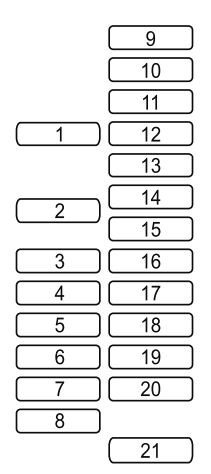

Prostor pro cestující (levá strana)
| Číslo | Ampér [A] | Popis |
| 1 | 30 | Elektrické sedadlo* |
| 2 | 30 | Elektrické sedadlo* |
| 3 | 20 | Vyhřívání sedadel* |
| 4 | 25 | Elektrická okna |
| 5 | 15 | Airbag;
Elektrický zámek řízení. |
| 6 | 25 | Elektrické zámky dveří |
| 7 | 20 | Vyhřívání sedadel* |
| 8 | 10 | Otevírací střecha* |
| 9 | 15 | — |
| 10 | 7,5 | Zrcátko kontroly výkonu |
| 11 | 7,5 | Směrovka AT |
| 12 | 15 | Pro ochranu různých obvodů |
| 13 | 10 | Vnitřní osvětlení |
| 14 | 15 | Příslušenství |
| 15 | 7,5 | USB napájecí zásuvka |
| 16 | 15 | Systém řízení motoru* |
| 17 | 15 | Systém řízení motoru* |
| 18 | 15 | Audio systém* |
| 19 | 7,5 | — |
| 20 | 7,5 | Ohřívač zrcátka |
| 21 | — | — |
| * Některé modely | ||
Mazda MX-5 – schéma pojistek
Rok výroby: 2020.

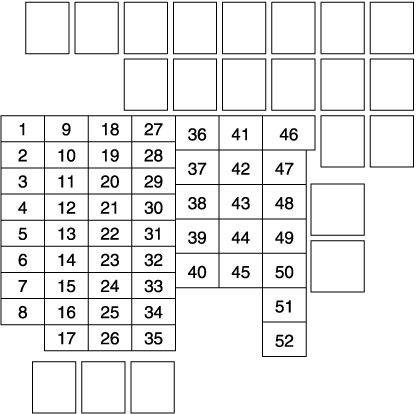

Blok pojistek (motorový prostor)
| Číslo | Ampér [A] | Popis |
| 1 | 5 A | – |
| 2 | 5 A | – |
| 3 | 7,5 A | Klaksón |
| 4 | 15 A | Pro ochranu různých obvodů |
| 5 | 7,5 A | Kontrola motoru |
| 6 | – | – |
| 7 | 15 A | Vnitřní osvětlení |
| 8 | 7,5 A | Kontrola motoru |
| 9 | 15 A | Audio systém |
| 10 | 10 A | Přístrojová deska |
| 11 | 7,5 A | Airbag |
| 12 | – | – |
| 13 | 7,5 A | Audio systém |
| 14 | 20 A | – |
| 15 | 10 A | Kontrola motoru |
| 16 | 15 A | Kontrola motoru |
| 17 | 25 A | Audio systém |
| 18 | 7,5 A | Klimatizace |
| 19 | 20 A | Kontrola převodovky (některé modely) |
| 20 | 15 A | Kontrola převodovky (některé modely) |
| 21 | 25 A | Elektrické uzamykání dveří |
| 22 | 20 A | Světlomet (pravý) |
| 23 | 7,5 A | Kontrola motoru |
| 24 | 20 A | Zadní světla, osvětlení registrační značky, parkovací světla |
| 25 | 15 A | – |
| 26 | 25 A | Vnitřní osvětlení |
| 27 | 15 A | – |
| 28 | 20 A | – |
| 29 | 10 A | Brzdová světla |
| 30 | 15 A | Klaksón |
| 31 | 20 A | Světlomet (levý) |
| 32 | 30 A | ABS, systém dynamické kontroly stability |
| 33 | 15 A | Výstražná světla, směrovky, směrovky |
| 34 | 15 A | Palivový systém |
| 35 | 5 A | – |
| 36 | 20 A | Stěrače |
| 37 | 50 A | Pro ochranu různých obvodů |
| 38 | – | – |
| 39 | 30 A | Kontrola motoru |
| 40 | 50 A | ABS, systém dynamické kontroly stability |
| 41 | 20 A | Kontrola motoru |
| 42 | 30 A | Kontrola brzd |
| 43 | 30 A | Chladicí ventilátor |
| 44 | 40 A | – |
| 45 | 40 A | Kontrola motoru |
| 46 | 60 A | Posilovač řízení |
| 47 | 30 A | Odmlžovač zadního okna |
| 48 | 30 A | Pro ochranu různých obvodů |
| 49 | 30 A | – |
| 50 | 40 A | Klimatizace |
| 51 | – | – |
| 52 | 20 A | Kontrola motoru |
Blok pojistek v prostoru pro cestující (levá strana)
| Číslo | Ampér [A] | Popis |
| 1 | 30 A | Skládací pevná střecha (pravá) (některé modely) |
| 2 | 30 A | Skládací pevná střecha (levá) (některé modely) |
| 3 | – | – |
| 4 | 10 A | Ovládání motoru |
| 5 | 15 A | Příslušenství |
| 6 | – | – |
| 7 | 7,5 A | Směrovka AT (některé modely) |
| 8 | 7,5 A | Kontrolní zrcátko výkonu |
| 9 | 30 A | Skládací pevná střecha (pravá) (některé modely) |
| 10 | 30 A | Skládací pevná střecha (levá) (některé modely) |
| 11 | 15 A | Přední stěrač |
| 12 | 30 A | Elektrická okna |
| 13 | – | – |
| 14 | 15 A | Elektronická blokace řízení |
| 15 | 20 A | Vyhřívání sedadel (některé modely) |
| 16 | 7,5 A | Odmlžovač zrcátka (některé modely) |
Mazda MX-5 – schéma pojistkové skříňky
Rok výroby: 2021.
Blok pojistek (motorový prostor)
| Číslo | Ampéráž [A] | Popis |
| 1 | 5 A | – |
| 2 | 5 A | – |
| 3 | 7,5 A | Klaksón |
| 4 | 15 A | Na ochranu různých obvodů |
| 5 | 7,5 A | Řídicí jednotka motoru |
| 6 | – | – |
| 7 | 15 A | Vnitřní osvětlení |
| 8 | 7,5 A | Řídicí jednotka motoru |
| 9 | 15 A | Audio systém |
| 10 | 10 A | Přístrojová deska |
| 11 | 7,5 A | Airbag |
| 12 | – | – |
| 13 | 7,5 A | Audio systém |
| 14 | 20 A | – |
| 15 | 10 A | Řídicí jednotka motoru |
| 16 | 15 A | Řídicí jednotka motoru |
| 17 | 25 A | Audio systém |
| 18 | 7,5 A | Klimatizace |
| 19 | 20 A | Kontrola převodu (některé modely) |
| 20 | 15 A | Kontrola převodu (některé modely) |
| 21 | 25 A | Elektrické uzávěry dveří |
| 22 | 20 A | Světlomet (pravý) |
| 23 | 7,5 A | Řídicí jednotka motoru |
| 24 | 20 A | Zadní světla, osvětlení registrační značky, světla na poloze |
| 25 | 15 A | – |
| 26 | 25 A | Vnitřní osvětlení |
| 27 | 15 A | – |
| 28 | 20 A | – |
| 29 | 10 A | Brzdová světla |
| 30 | 15 A | Klaksón |
| 31 | 20 A | Světlomet (levý) |
| 32 | 30 A | ABS, systém dynamické kontroly stability |
| 33 | 15 A | Havarijní světla, směrovky, směrovky |
| 34 | 15 A | Systém napájení |
| 35 | 5 A | – |
| 36 | 20 A | Stěrače |
| 37 | 50 A | Na ochranu různých obvodů |
| 38 | – | – |
| 39 | 30 A | Řídicí jednotka motoru |
| 40 | 50 A | ABS, systém dynamické kontroly stability |
| 41 | 20 A | Řídicí jednotka motoru |
| 42 | 30 A | Řídicí jednotka brzd |
| 43 | 30 A | Chladicí ventilátor |
| 44 | 40 A | – |
| 45 | 40 A | Řídicí jednotka motoru |
| 46 | 60 A | Posilovač řízení |
| 47 | 30 A | Odmlžovač zadního okna |
| 48 | 30 A | Na ochranu různých obvodů |
| 49 | 30 A | – |
| 50 | 40 A | Klimatizace |
| 51 | – | – |
| 52 | 20 A | Řídicí jednotka motoru |
Blok pojistek v prostoru pro cestující (levá strana)
| Číslo | Ampéráž [A] | Popis |
| 1 | 30 A | Tvrdá skládací střecha (pravá) (některé modely) |
| 2 | 30 A | Tvrdá skládací střecha (levá) (některé modely) |
| 3 | – | – |
| 4 | 10 A | Řídicí jednotka motoru |
| 5 | 15 A | Příslušenství zásuvky |
| 6 | – | – |
| 7 | 7,5 A | Směrovka změny AT (některé modely) |
| 8 | 7,5 A | Zrcadlo kontroly výkonu |
| 9 | 30 A | Tvrdá skládací střecha (pravá) (některé modely) |
| 10 | 30 A | Tvrdá skládací střecha (levá) (některé modely) |
| 11 | 15 A | Stříkací systém čelního skla |
| 12 | 30 A | Elektrická okna |
| 13 | – | – |
| 14 | 15 A | Elektronická blokace řízení |
| 15 | 20 A | Vyhřívání sedadel (některé modely) |
| 16 | 7,5 A | Odmlžovač zrcadla (některé modely) |
O Mazda MX-5 (1989-2021)
Mazda MX-5, známá také jako Miata, je ikonický sportovní automobil, který se vyrábí od roku 1989. Tento model je oblíbený pro svou lehkou konstrukci, agilní řízení a zábavu z jízdy. Během své historie prošla MX-5 několika generacemi, přičemž každá z nich přinesla vylepšení v oblasti výkonu a technologií. Motorové možnosti se lišily podle generace, ale typicky zahrnovaly řadové čtyřválce s objemem od 1,6 do 2,0 litru. MX-5 je známá svou spolehlivostí a jednoduchou údržbou, což z ní činí oblíbenou volbu mezi nadšenci sportovních aut.
Schéma pojistkové skříňky Mazda MX-5
Tato stránka zobrazuje schéma pojistkové skříňky pro modely Mazda MX-5, která je nezbytná pro správnou údržbu elektrických systémů vozidla. Pojistková skříňka se typicky nachází v motorovém prostoru a v interiéru vozidla, obvykle pod palubní deskou. Schémata na této stránce ukazují čísla pojistek, jejich ampéráž a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci.
