Mazda CX-8 (2018-…) – pojistková skříňka
Mazda CX-8 (2018-…) – schéma pojistkové skříňky
Rok výroby: 2018.
Pojistky zapalovače cigaret (zásuvka napájení) v Mazda CX-8 jsou # 54 „OUTLET“ v pojistkové skříňce v motorovém prostoru a pojistky # 9 „F.OUTLET“, # 11 „R.OUTLET1“ v pojistkové skříňce v kabině.
Poloha pojistkové skříňky
Pojistková skříňka v kabině
Jako první zkontrolujte pojistky v levém bočním panelu vozidla, pokud systém elektřiny nefunguje.

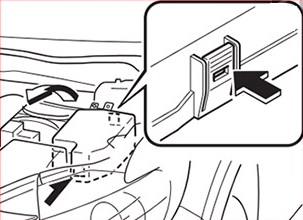

Pojistková skříňka v motorovém prostoru
Jako první zkontrolujte blok pojistek pod kapotou, pokud světlomety nebo jiné elektrické prvky nefungují a pojistky v kabině jsou v pořádku.
Schémata pojistkové skříňky
2018

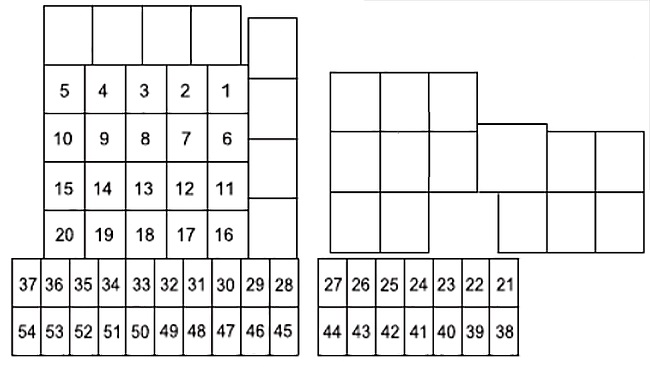

Motorový prostor
Přiřazení pojistek v motorovém prostoru (2018)
| Nr | Název | Ampere [A] | Popis |
|---|---|---|---|
| Nr | Název | Ampere [A] | Popis |
| 1 | CABIN.+B | 50 A | Pro ochranu různých obvodů |
| 2 | IG2 | 30 A | Pro ochranu různých obvodů |
| 3 | INJECTOR ENG.SUB |
30 A | – |
| 4 | SCR1 EWT |
20 A | – |
| 5 | P. WINDOW1 | 30 A | – |
| 6 | R.HEATER | 20 A | Klimatizace |
| 7 | ADD FAN DE | 40 A | Ventilátor chlazení |
| 8 | WIPER.DEI | 20 A | – |
| 9 | DEFOG | 40 A | Odmlžovač zadního okna |
| 10 | DCDC DE | 40 A | Pro ochranu různých obvodů |
| 11 | EPB R | 20 A | Elektrická parkovací brzda (EPB) (RH) |
| 12 | EPB L. | 20 A | Elektrická parkovací brzda (EPB) (LH) |
| 13 | AUDIO DCDC REG |
30 A | – |
| 14 | FAN GE | 30 A | – |
| 15 | ENG.MAIN | 40 A | Systém řízení motoru |
| 16 | ABS / DSC M | 50 A | ABS;
Systém dynamické kontroly stability. |
| 17 | FAN DE | 40 A | Ventilátor chlazení |
| 18 | WIPER | 20 A | Stěrač a ostřikovač předního skla |
| 19 | HEATER | 40 A | Klimatizace |
| 20 | ADD FAN GE | 30 A | – |
| 21 | ENGINE.IG1 | 7,5 A | Systém řízení motoru |
| 22 | C / U IG1 | 15 A | Pro ochranu různých obvodů |
| 23 | AUDIO2 | 7,5 A | Audio systém |
| 24 | METER2 | 7,5 A | Přístrojová deska |
| 25 | ENGINE3 | 15 A | Systém řízení motoru |
| 26 | ENGINE2 | 15 A | Systém řízení motoru |
| Nr | Název | Ampere [A] | Popis |
|---|---|---|---|
| 27 | ENGINE1 | 15 A | Systém řízení motoru |
| 28 | AT | 15 A | Systém řízení mostu motoru;
Spínač zapalování. |
| 29 | H / CLEAN | 20 A | – |
| 30 | A / C | 7,5 A | Klimatizace |
| 31 | AT PUMP | 15 A | Systém řízení mostu motoru |
| 32 | HORN | 15 A | Klaksón |
| 33 | R.WIPER | 15 A | Stěrač zadního okna |
| 34 | H / L HI | 20 A | Světlomety dálkové |
| 35 | ST. HEATER | 15 A | Vyhřívaný volant |
| 36 | FOG | 15 A | Mlhová světla |
| 37 | ENG + B | 7,5 A | Systém řízení motoru |
| 38 | H / L LOW L | 15 A | Světlomety potkávací (levé) |
| 39 | ENGINE4 | 15 A | – |
| 40 | – | – | – |
| 41 | METER1 | 10 A | Přístrojová deska |
| 42 | SRS1 | 7,5 A | Airbag |
| 43 | BOSE | 25 A | Model vybavený Bose Sound System |
| 44 | AUDIO1 | 15 A | Audio systém |
| 45 | ABS / DSC S. | 30 A | ABS;
Systém dynamické kontroly stability. |
| 46 | FUEL PUMP | 15 A | – |
| 47 | FUEL WARM | 25 A | Ohřívač paliva |
| 48 | TAIL | 15 A | Zadní světla;
Osvětlení registrační značky. |
| 49 | SCR2 FUEL PUMP2 |
25 A | – |
| 50 | HAZARD | 25 A | Havarijní světla;
Směrovky; Zadní světla; Světla na pozici. |
| 51 | H / LOW R | 15 A | Světlomety potkávací (pravé) |
| 52 | OUTLET | 25 A | Zásuvka pro příslušenství |
| 53 | STOP | 10 A | Brzdová světla |
| 54 | ROOM | 15 A | Pro ochranu různých obvodů |

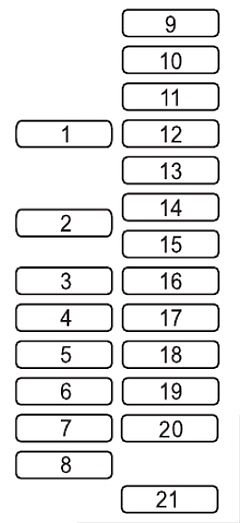

Kabina
Přiřazení pojistek v kabině (2018)
| Nr | Název | Ampére [A] | Popis |
|---|---|---|---|
| Nr | Název | Ampére [A] | Popis |
| 1 | P.SEAT D | 30 A | Elektricky ovládané sedadlo |
| 2 | P.WINDOW3 | 30 A | Okna elektricky ovládaná |
| 3 | R.OUTLET3 | 15 A | – |
| 4 | P.WINDOW2 | 25 A | Okna elektricky ovládaná |
| 5 | ESCL | 15 A | Elektronická blokace řízení |
| 6 | D.LOCK | 25 A | Elektrické zámky dveří |
| 7 | SEAT WARM | 20 A | Vyhřívání sedadla |
| 8 | SUNROOF | 10 A | – |
| 9 | F.OUTLET | 15 A | Zásuvka na příslušenství |
| 10 | MIRROR | 7,5 A | Ovládání zrcátek |
| Nr | Název | Ampére [A] | Popis |
|---|---|---|---|
| 11 | R.OUTLET1 | 15 A | Zásuvka příslušenství |
| 12 | SCR3 | 15 A | – |
| 13 | SCR4 | 15 A | – |
| 14 | R.OUTLET2 | 15 A | – |
| 15 | USB | 7,5 A | Zásuvka napájení USB |
| 16 | PLG | 20 A | Elektricky zdvihatelná zadní kapota |
| 17 | M.DEF | 7,5 A | Odmlžovač zrcátek |
| 18 | R.SEAT W | 20 A | Vyhřívání sedadla |
| 19 | – | – | – |
| 20 | AT IND | 7,5 A | Směrovka automatické převodovky |
| 21 | P.SEAT P | 30 A | Elektrické sedadlo |
