Mazda CX-5 (2013-2022) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Mazda CX-5 (2013-2022), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Mazda CX-5 (2013) – schéma pojistkové skříňky
Rok výroby: 2013.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda CX-5 (2013) je pojistka 9 v pojistkové skříňce na levé straně.

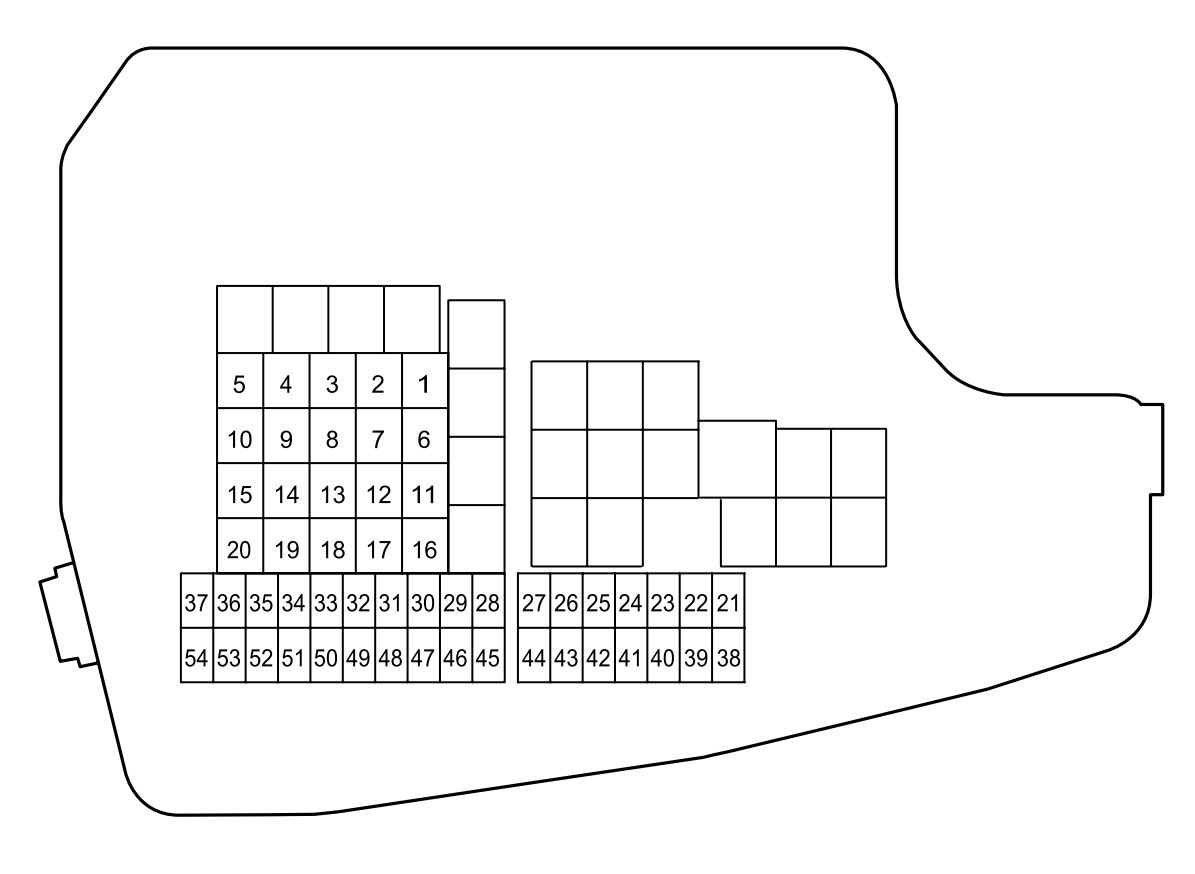

Blok pojistek (motorový prostor)
| Poloha | Popis | Amp [A] | Popis |
| 1 | ADD FAN GE | 30 | Ventilátor chlazení |
| 2 | IG2 | 30 | Pro ochranu různých obvodů |
| 3 | INJECTOR | 30 | Systém řízení motoru |
| 4 | FAN DE | – | – |
| 5 | P.WINDOW1 | 30 | Elektrická okna |
| 6 | – | – | – |
| 7 | ADD FAN DE | – | – |
| 8 | EVVT | 20 | Systém řízení motoru |
| 9 | DEFOG | 40 | Odmlžování zadního skla |
| 10 | DCDC DE | – | – |
| 11 | FAN GE | 30 | Ventilátor chlazení |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | ENG.MAIN | 40 | Systém řízení motoru |
| 16 | ABS / DSC M | 50 | ABS;
Systém dynamické kontroly stability. |
| 17 | CABIN+B | 50 | Pro ochranu různých obvodů |
| 18 | WIPER | 20 | Stěrač a ostřikovač čelního skla |
| 19 | HEATER | 40 | Klimatizace |
| 20 | DCDC REG | – | – |
| 21 | ENGINE.IG1 | 7,5 | Systém řízení motoru |
| 22 | C / U IG1 | 15 | Pro ochranu různých obvodů |
| 23 | H/L LOW L HID L | 15 | Světlomet (levý) * 1;
Potkávací světlo (levé) * 2. |
| 24 | H / LOW R | 15 | Potkávací světla (pravé) * 2 |
| 25 | ENGINE3 | 15 | Systém řízení motoru |
| 26 | ENGINE2 | 15 | Systém řízení motoru |
| 27 | ENGINE1 | 15 | Systém řízení motoru |
| 28 | AT | 15 | systém kontroly mostu motoru |
| 29 | H / CLEAN | – | – |
| 30 | A / C | 7,5 | klimatizace |
| 31 | AT PUMP | – | – |
| 32 | STOP | 10 | brzdová světla |
| 33 | R.WIPER | 15 | stěrač zadního okna |
| 34 | H / L HI | 20 | dálková světla * 2 |
| 35 | HID R. | 15 | světlomet (pravý) * 1 |
| 36 | FOG | 15 | mlhová světla* |
| 37 | ENG + B | 7,5 | systém kontroly motoru |
| 38 | AUDIO2 | 7,5 | audio systém |
| 39 | – | – | – |
| 40 | METER2 | – | – |
| 41 | METER2 | 10 | sada ukazatelů |
| 42 | SRS1 | 7,5 | airbag |
| 43 | BOSE | 25 | model vybavený Bose® Sound System |
| 44 | AUDIO1 | 15 | audio systém |
| 45 | ABS / DSC S. | 30 | ABS;
systém dynamické kontroly stability. |
| 46 | FUEL PUMP | 15 | systém napájení |
| 47 | FUEL WARM | – | – |
| 48 | TAIL | 15 | zadní světla;
osvětlení registrační značky. |
| 49 | – | – | – |
| 50 | HAZARD | 25 | nouzová světla;
směrovky; parkovací světla (přední poziční světla). |
| 51 | DRL | 15 | denní světla |
| 52 | R.OUTLET2 | 15 | zásuvka příslušenství |
| 53 | HORN | 15 | klakson |
| 54 | ROOM | 15 | vnitřní světlo |
| * 1 S xenonovými světlomety
* 2 S halogenovými světlomety |
|||

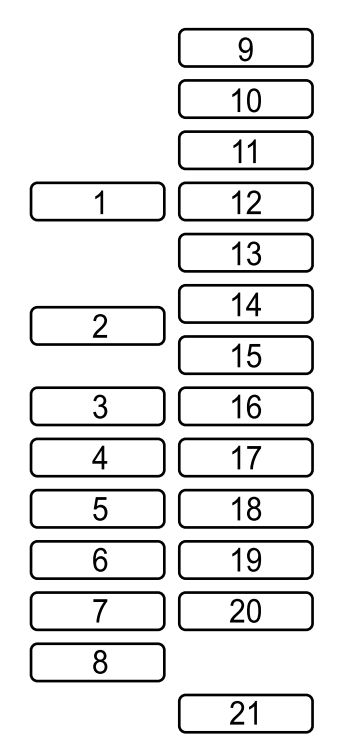

Blok pojistek (levá strana)
| Poloha | Popis | Amp [A] | Popis |
| 1 | P.SEAT D | 30 | Elektrické sedadlo |
| 2 | P.WINDOW3 | – | – |
| 3 | R.OUTLET3 | 15 | Zásuvka příslušenství |
| 4 | P.WINDOW2 | 25 | Elektrická okna |
| 5 | SRS2 / ESCL | 15 | Senzor hmotnosti sedadla * |
| 6 | D.LOCK | 25 | Elektrické zamykání dveří |
| 7 | SEAT WARM | 20 | Vyhřívání sedadla * |
| 8 | SUNROOF | 10 | Otevíratelná střecha * |
| 9 | F.OUTLET | 15 | Zásuvka příslušenství |
| 10 | R.OUTLET1 | – | – |
| 11 | – | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Rozmrazování zrcátka * |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | – | – | – |
| 21 | – | – | – |
| * Některé modely | |||
Mazda CX-5 (2014) – schéma pojistky
Rok výroby: 2014.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda CX-5 (2014) je pojistka 9 v pojistkové skříňce nalevo.
Blok pojistek (motorový prostor)
| Poloha | Popis | Amp [A] | Popis |
| 1 | ADD FAN GE | 30 | Ventilátor chlazení |
| 2 | IG2 | 30 | Pro ochranu různých obvodů |
| 3 | INJECTOR | 30 | Systém řízení motoru |
| 4 | FAN DE | – | – |
| 5 | P.WINDOW1 | 30 | Elektrická okna |
| 6 | – | – | – |
| 7 | ADD FAN DE | – | – |
| 8 | EVVT | 20 | Systém řízení motoru |
| 9 | DEFOG | 40 | Odmlžovač zadního okna |
| 10 | DCDC DE | – | – |
| 11 | FAN GE | 30 | Ventilátor chlazení |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | ENG.MAIN | 40 | Systém řízení motoru |
| 16 | ABS / DSC M | 50 | ABS;
Systém dynamické kontroly stability. |
| 17 | CABIN+B | 50 | Pro ochranu různých obvodů |
| 18 | WIPER | 20 | Stěrač a ostřikovač čelního skla |
| 19 | HEATER | 40 | Klimatizace |
| 20 | DCDC REG | – | – |
| 21 | ENGINE.IG1 | 7,5 | Systém řízení motoru |
| 22 | C / U IG1 | 15 | Pro ochranu různých obvodů |
| 23 | H/L LOW L HID L | 15 | Světlomet (levý) * 1;
Světlomet s tlumeným světlem (levý) * 2 |
| 24 | H / LOW R | 15 | Světlomety s tlumeným světlem (pravý) * 2 |
| 25 | ENGINE3 | 15 | Systém řízení motoru |
| 26 | ENGINE2 | 15 | Systém řízení motoru |
| 27 | ENGINE1 | 15 | Systém řízení motoru |
| 28 | AT | 15 | Řídicí systém motoru |
| 29 | H / CLEAN | – | – |
| 30 | A / C | 7,5 | Klimatizace |
| 31 | AT PUMP | – | – |
| 32 | STOP | 10 | Brzdová světla |
| 33 | R.WIPER | 15 | Stěrač zadního okna |
| 34 | H / L HI | 20 | Hlavní světla * 2 |
| 35 | HID R. | 15 | Světlomet (pravý) * 1 |
| 36 | FOG | 15 | Mlhová světla* |
| 37 | ENG + B | 7,5 | Řídicí systém motoru |
| 38 | AUDIO2 | 7,5 | Audio systém |
| 39 | – | – | – |
| 40 | METER2 | – | – |
| 41 | METER2 | 10 | Přístrojová deska |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | BOSE | 25 | Model vybavený Bose® Sound System |
| 44 | AUDIO1 | 15 | Audio systém |
| 45 | ABS / DSC S. | 30 | ABS;
Systém dynamické kontroly stability. |
| 46 | FUEL PUMP | 15 | Systém napájení |
| 47 | FUEL WARM | – | – |
| 48 | TAIL | 15 | Zadní světla;
Osvětlení registrační značky. |
| 49 | – | – | – |
| 50 | HAZARD | 25 | Výstražná světla;
Směrovky; Položková světla (přední obrysová světla). |
| 51 | DRL | 15 | Denní světla |
| 52 | R.OUTLET2 | 15 | Zásuvka příslušenství |
| 53 | HORN | 15 | Klakson |
| 54 | ROOM | 15 | Vnitřní světlo |
| * 1 S xenonovými světly
* 2 S halogenovými světly |
|||
Blok pojistek (levá strana)
| Poloha | Popis | Amp [A] | Popis |
| 1 | P.SEAT D | 30 | Elektrické sedadlo |
| 2 | P.WINDOW3 | – | – |
| 3 | R.OUTLET3 | 15 | Příslušenství |
| 4 | P.WINDOW2 | 25 | Elektrická okna |
| 5 | SRS2 / ESCL | 15 | Senzor hmotnosti sedadla * |
| 6 | D.LOCK | 25 | Elektrické zamykání dveří |
| 7 | SEAT WARM | 20 | Vyhřívání sedadla * |
| 8 | SUNROOF | 10 | Otevírací střecha * |
| 9 | F.OUTLET | 15 | Příslušenství |
| 10 | R.OUTLET1 | – | – |
| 11 | – | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Odmlžovač zrcátka * |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | AT IND | 20 | Směrovka AT * |
| 21 | P.SEAT P | – | – |
| * Některé modely | |||
Mazda CX-5 (2015) – schéma pojistky
Rok výroby: 2015.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda CX-5 (2015) je pojistka 9 v pojistkové skříňce nalevo.
Blok pojistek (motorový prostor)
| Poloha | Popis | Amp [A] | Popis |
| 1 | ADD FAN GE | 30 | Ventilátor chlazení |
| 2 | IG2 | 30 | Na ochranu různých obvodů |
| 3 | INJECTOR | 30 | Systém řízení motoru |
| 4 | FAN DE | – | – |
| 5 | P.WINDOW1 | 30 | Elektrická okna |
| 6 | – | – | – |
| 7 | ADD FAN DE | – | – |
| 8 | EVVT | 20 | Systém řízení motoru |
| 9 | DEFOG | 40 | Odmlžování zadního skla |
| 10 | DCDC DE | – | – |
| 11 | FAN GE | 30 | Ventilátor chlazení |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | ENG.MAIN | 40 | Systém řízení motoru |
| 16 | ABS / DSC M | 50 | ABS;
Systém řízení dynamické stability. |
| 17 | CABIN+B | 50 | Na ochranu různých obvodů |
| 18 | WIPER | 20 | Stěrač a ostřikovač čelního skla |
| 19 | HEATER | 40 | Klimatizace |
| 20 | DCDC REG | – | – |
| 21 | ENGINE.IG1 | 7,5 | Systém řízení motoru |
| 22 | C / U IG1 | 15 | Na ochranu různých obvodů |
| 23 | H/L LOW L HID L | 15 | Světlomet (levý) *;
Mlhový světlomet (levý) * 2 |
| 24 | H / LOW R | 15 | Světlomety (pravý) * 2 |
| 25 | ENGINE3 | 15 | Systém řízení motoru |
| 26 | ENGINE3 | 15 | Systém řízení motoru |
| 27 | ENGINE3 | 15 | Systém řízení motoru |
| 28 | AT | 15 | Kontrola mostu motoru *;
Spínač zapalování. |
| 29 | H / CLEAN | – | – |
| 30 | A / C | 7,5 | Klimatizace |
| 31 | AT PUMP | – | – |
| 32 | STOP | 10 | Brzdová světla |
| 33 | R.WIPER | 15 | Stěrač zadního okna |
| 34 | H / L HI | 20 | Dálková světla * 2 |
| 35 | HID R. | 15 | Světlomet (pravý) * 1 |
| 36 | FOG | 15 | Mlhová světla* |
| 37 | ENG + B | 7,5 | Systém kontroly motoru |
| 38 | AUDIO2 | 7,5 | Audio systém |
| 39 | – | – | – |
| 40 | METER2 | – | – |
| 41 | METER2 | 10 | Měřicí přístroj |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | BOSE | 25 | Model vybavený Bose® Sound System * |
| 44 | AUDIO1 | 15 | Audio systém |
| 45 | ABS / DSC S. | 30 | ABS, systém kontroly dynamické stability |
| 46 | FUEL PUMP | 15 | Systém napájení |
| 47 | FUEL WARM | – | – |
| 48 | TAIL | 15 | Zadní světla;
Osvětlení registrační značky. |
| 49 | – | – | – |
| 50 | HAZARD | 25 | Výstražná světla;
Směrovky; Parkovací světla (přední světla). |
| 51 | DRL | 15 | Denní světla* |
| 52 | R.OUTLET2 | 15 | Zásuvka příslušenství |
| 53 | HORN | 15 | Klakson |
| 54 | ROOM | 15 | Vnitřní světlo |
| * 1 S xenonovými světly
* 2 S halogenovými světly |
|||
Blok pojistek (levá strana)
| Poloha | Popis | Amp [A] | Popis |
| 1 | P.SEAT D | 30 | Elektrické sedadlo * |
| 2 | P.WINDOW3 | – | – |
| 3 | R.OUTLET3 | 15 | Zásuvka příslušenství |
| 4 | P.WINDOW2 | 25 | Elektrická okna |
| 5 | SRS2 / ESCL | 15 | Senzor hmotnosti sedadla * |
| 6 | D.LOCK | 25 | Elektrické zamykání dveří |
| 7 | SEAT WARM | 20 | Vyhřívání sedadla * |
| 8 | SUNROOF | 10 | Otevíratelná střecha * |
| 9 | F.OUTLET | 15 | Zásuvka příslušenství |
| 10 | R.OUTLET1 | – | – |
| 11 | – | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Rozmrazování zrcátka * |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | AT IND | 20 | Směrovka změny AT * |
| 21 | P.SEAT P | 30 | – |
| * Některé modely | |||
Mazda CX-5 (2016) – schéma pojistky
Rok výroby: 2016.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda CX-5 (2016) je pojistka 9 v pojistkové skříňce nalevo.
Blok pojistek (motorový prostor)
| Poloha | Popis | Amp [A] | Popis |
| 1 | ADD FAN GE | 30 | Ventilátor chlazení |
| 2 | IG2 | 30 | Na ochranu různých obvodů |
| 3 | INJECTOR | 30 | Systém řízení motoru |
| 4 | FAN DE | – | – |
| 5 | P.WINDOW1 | 30 | Elektrická okna |
| 6 | – | – | – |
| 7 | ADD FAN DE | – | – |
| 8 | EVVT | 20 | Systém řízení motoru |
| 9 | DEFOG | 40 | Odmlžování zadního okna |
| 10 | DCDC DE | – | – |
| 11 | FAN GE | 30 | Ventilátor chlazení |
| 12 | EPB L. | 20 | Elektrická parkovací brzda (levá) |
| 13 | AUDIO | 40 | Audio systém |
| 14 | EPB R | 20 | Elektrická parkovací brzda (pravá) |
| 15 | ENG.MAIN | 40 | Systém řízení motoru |
| 16 | ABS / DSC M | 50 | ABS;
Systém dynamické kontroly stability. |
| 17 | CABIN+B | 50 | Na ochranu různých obvodů |
| 18 | WIPER | 20 | Stěrač a ostřikovač čelního skla |
| 19 | HEATER | 40 | Klimatizace |
| 20 | DCDC REG | – | – |
| 21 | ENGINE.IG1 | 7,5 | Systém řízení motoru |
| 22 | C / U IG1 | 15 | Na ochranu různých obvodů |
| 23 | H/L LOW L HID L | 15 | Mlhovky (levé) |
| 24 | H / LOW R | 15 | Mlhovky (pravé) |
| 25 | ENGINE3 | 15 | Systém řízení motoru |
| 26 | ENGINE2 | 15 | Systém řízení motoru |
| 27 | ENGINE1 | 15 | Systém řízení motoru |
| 28 | AT | 15 | Systém kontroly mostu motoru *;
Spínač zapnutí. |
| 29 | H / CLEAN | – | – |
| 30 | A / C | 7,5 | Klimatizace |
| 31 | AT PUMP | 15 | Systém kontroly mostu motoru * |
| 32 | STOP | 10 | Brzdová světla |
| 33 | R.WIPER | 15 | Stěrač zadního okna |
| 34 | H / L HI | 20 | Dálková světla |
| 35 | HID R ST.HEATER | 15 | – |
| 36 | FOG | 15 | Mlhová světla* |
| 37 | ENG + B | 7,5 | Systém kontroly motoru |
| 38 | AUDIO2 | 7,5 | Audio systém |
| 39 | – | – | – |
| 40 | METER2 | – | – |
| 41 | METER1 | 10 | Sada ukazatelů |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | BOSE | 25 | Model vybavený Bose® Sound System * |
| 44 | AUDIO1 | 15 | Audio systém |
| 45 | ABS / DSC S. | 30 | ABS;
Systém dynamické kontroly stability. |
| 46 | FUEL PUMP | 15 | Systém napájení |
| 47 | FUEL WARM | – | – |
| 48 | TAIL | 15 | Zadní světla;
Osvětlení registrační značky. |
| 49 | FUEL PUMP2 SCR2 | 25 | – |
| 50 | HAZARD | 25 | Výstražná světla;
Směrovky; Světla na stání (přední poziční světla). |
| 51 | DRL | 15 | Denní světla* |
| 52 | R.OUTLET2 | 15 | Zásuvka příslušenství |
| 53 | HORN | 15 | Klakson |
| 54 | ROOM | 15 | Vnitřní světlo |
|
* Některé modely |
|||
Blok pojistek (levá strana)
| Poloha | Popis | Amp [A] | Popis |
| 1 | P.SEAT D | 30 | Elektrické sedadlo * |
| 2 | P.WINDOW3 | – | – |
| 3 | R.OUTLET3 | 15 | Zásuvka příslušenství |
| 4 | P.WINDOW2 | 25 | Elektrická okna |
| 5 | SRS2 / ESCL | 15 | – |
| 6 | D.LOCK | 25 | Elektrické zamykání dveří |
| 7 | SEAT WARM | 20 | Vyhřívání sedadla * |
| 8 | SUNROOF | 10 | Otevíratelná střecha * |
| 9 | F.OUTLET | 15 | Zásuvka příslušenství |
| 10 | MIRROR | 7,5 | Ovládání zrcátka |
| 11 | R.OUTLET1 | 15 | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Rozmrazování zrcátka * |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | AT IND | 20 | Směrovka AT * |
| 21 | P.SEAT P | 30 | Elektrická židle * |
| * Některé modely | |||
Mazda CX-5 (2017) – schéma pojistky
Rok výroby: 2017.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda CX-7 (2007-2008) je pojistka 52 v pojistkové skříňce v motorovém prostoru.
Blok pojistek (motorový prostor)
| Poloha | Popis | Amp [A] | Popis |
| 1 | KABÍNA+B | 50 | Pro ochranu různých obvodů |
| 2 | IG2 | 30 | Pro ochranu různých obvodů |
| 3 | INJEKTOR ENG.SUB | 30 | Systém řízení motoru |
| 4 | SCR1 EVVT | 20 | Systém řízení motoru |
| 5 | P.WINDOW1 | 30 | Elektrická okna |
| 6 | R.HEATER | 20 | – |
| 7 | ADD FAN DE | 40 | – |
| 8 | WIPER.DEI | 20 | Rozmrazování předního stěrače * |
| 9 | DEFOG | 40 | Rozmrazování zadního okna |
| 10 | DCDC DE | – | – |
| 11 | EPB R | 20 | Elektrická parkovací brzda (EPB) (pravá) |
| 12 | EPB L. | 20 | Elektrická parkovací brzda (EPB) (levá) |
| 13 | AUDIO DCDC REG | 30 | Audio systém* |
| 14 | FAN GE | 20 | Chladicí ventilátor |
| 15 | ENG.MAIN | 40 | Systém řízení motoru |
| 16 | ABS / DSC M | 50 | ABS;
Systém řízení dynamické stability. |
| 17 | FAN DE | 40 | – |
| 18 | WIPER | 20 | Stěrač a ostřikovač předního skla |
| 19 | HEATER | 40 | Klimatizace |
| 20 | ADD FAN GE | 30 | Chladicí ventilátor |
| 21 | ENGINE.IG1 | 7,5 | Systém řízení motoru |
| 22 | C / U IG1 | 15 | Pro ochranu různých obvodů |
| 23 | AUDIO2 | 7,5 | Audio systém |
| 24 | METER2 | 7,5 | – |
| 25 | ENGINE3 | 15 | Systém řízení motoru |
| 26 | ENGINE2 | 15 | Systém řízení motoru |
| 27 | ENGINE3 | 15 | Systém řízení motoru |
| 28 | AT | 15 | Kontrola mostu motoru *;
Spínač zapalování. |
| 29 | H / CLEAN | 20 | – |
| 30 | A / C | 7,5 | Klimatizace |
| 31 | AT PUMP | 15 | Kontrola mostu motoru * |
| 32 | HORN | 15 | Klakson |
| 33 | R.WIPER | 15 | Stěrač zadního okna |
| 34 | H / L HI | 20 | Světlomety |
| 35 | ST.HEATER | 15 | Vyhřívaný volant * |
| 36 | FOG | 15 | Světlomety mlhové* |
| 37 | ENG + B | 7,5 | Systém kontroly motoru |
| 38 | H / L LOW L | 15 | Světlomety (levé) |
| 39 | MOTORE 4 | 15 | – |
| 40 | – | – | – |
| 41 | ENGINE4 | 10 | Sada ukazatelů |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | BOSE | 25 | Model vybavený Bose® Sound System * |
| 44 | AUDIO1 | 15 | Audio systém |
| 45 | ABS / DSC S. | 30 | ABS;
Systém kontroly dynamické stability. |
| 46 | FUEL PUMP | 15 | Systém napájení |
| 47 | FUEL WARM | – | – |
| 48 | TAIL | 15 | Světlomety zadní;
Osvětlení poznávací značky. |
| 49 | FUEL PUMP2 SCR2 | 25 | – |
| 50 | HAZARD | 25 | Světlomety nouzové;
Směrovky; Světlomety parkovací (přední poziční světla). |
| 51 | H / LOW R | 15 | Světlomety (pravé) |
| 52 | OUTLET | 25 | Napájecí konektor |
| 53 | STOP | 10 | Světlomety stop |
| 54 | ROOM | 15 | Vnitřní osvětlení |
| * Některé modely | |||
Blok pojistek (levá strana)
| Poloha | Popis | Amp [A] | Popis |
| 1 | P.SEAT D | 30 | Elektrické sedadlo * |
| 2 | P.WINDOW3 | 30 | – |
| 3 | R.OUTLET3 | 15 | Zásuvka příslušenství |
| 4 | P.WINDOW2 | 25 | Elektrická okna |
| 5 | ESCL | 15 | Elektronická blokace řízení * |
| 6 | D.LOCK | 25 | Elektrické zamykání dveří |
| 7 | SEAT WARM | 20 | Vyhřívání sedadla * |
| 8 | SUNROOF | 10 | Panoramatické * |
| 9 | F.OUTLET | 15 | Zásuvka příslušenství |
| 10 | MIRROR | 7,5 | Ovládání zrcátka |
| 11 | R.OUTLET1 | 15 | – |
| 12 | SCR3 | 15 | – |
| 13 | SCR4 | 15 | – |
| 14 | R.OUTLET2 | 15 | Zásuvka příslušenství |
| 15 | USB | 7,5 | USB napájecí zásuvka |
| 16 | PLG | 20 | Elektrické víko zavazadlového prostoru * |
| 17 | M.DEF | 7,5 | Rozmrazování zrcátka * |
| 18 | R.SEAT W | 20 | Vyhřívání sedadla * |
| 19 | – | – | – |
| 20 | AT IND | 20 | Směrovka AT * |
| 21 | P.SEAT P | 30 | Elektrické sedadlo * |
| * Některé modely | |||
Mazda CX-5 – schéma pojistky
Rok výroby: 2021, 2022.
Blok pojistek (motorový prostor)
| Číslo | Amperáž [A] | Popis |
| 1 | 50 A | Pro ochranu různých obvodů |
| 2 | 30 A | Pro ochranu různých obvodů |
| 3 | 30 A | Systém řízení motoru (některé modely) |
| 4 | 20 A | Systém řízení motoru |
| 5 | 30 A | – |
| 6 | 20 A | – |
| 7 | 40 A | Chladicí ventilátor (některé modely) |
| 8 | 20 A | Rozmrazování předního stěrače (některé modely) |
| 9 | 30 A | Rozmrazovač zadního okna |
| 10 | 40 A | – |
| 11 | 20 A | Elektrická parkovací brzda (EPB) (pravá) |
| 12 | 20 A | Elektrická parkovací brzda (EPB) (levá) |
| 13 | 30 A | Audio systém |
| 14 | 30 A | Chladicí ventilátor (některé modely) |
| 15 | 40 A | Systém řízení motoru |
| 16 | 50 A | ABS;
Systém řízení dynamické stability. |
| 17 | 40 A | Chladicí ventilátor (některé modely) |
| 18 | 20 A | Přední stěrač a ostřikovač |
| 19 | 40 A | Klimatizace |
| 20 | 30 A | Chladicí ventilátor (některé modely) |
| 21 | 7,5 A | Systém řízení motoru |
| 22 | 15 A | Pro ochranu různých obvodů |
| 23 | 7,5 A | Audio systém |
| 24 | 7,5 A | – |
| 25 | 15 A | Systém řízení motoru |
| 26 | 15 A | Systém řízení motoru |
| 27 | 15 A | Systém řízení motoru (některé modely) |
| 28 | 15 A | Systém řízení převodovky;
Startování. |
| 29 | 20 A | – |
| 30 | 7,5 A | Klimatizace |
| 31 | 15 A | – |
| 32 | 15 A | Klaksón |
| 33 | 15 A | Stěrač zadního okna |
| 34 | 20 A | Světlomety |
| 35 | 15 A | Vyhřívaný volant (některé modely) |
| 36 | 15 A | Mlhová světla (některé modely) |
| 37 | 7,5 A | Systém řízení motoru |
| 38 | 15 A | Světlomety (levé) |
| 39 | 15 A | Systém řízení motoru (některé modely) |
| 40 | 15 A | Na ochranu různých obvodů |
| 41 | 10 A | Přístrojová deska |
| 42 | 7,5 A | Airbag |
| 43 | 15 A | Audio systém |
| 44 | 25 A | Model vybavený systémem Bose Sound System (některé modely) |
| 45 | 30 A | ABS;
Systém řízení dynamické stability. |
| 46 | 15 A | Systém napájení (některé modely) |
| 47 | 25 A | Ohřívač paliva (některé modely) |
| 48 | 15 A | Zadní světla;
Osvětlení registrační značky; Poziční světla. |
| 49 | 25 A | Systém řízení motoru (některé modely) |
| 50 | 25 A | Směrovky;
Blinkry; Poziční světla. |
| 51 | 15 A | Světlomety (pravé) |
| 52 | 25 A | Zásuvky na příslušenství |
| 53 | 10 A | Brzdová světla |
| 54 | 25 A | Na ochranu různých obvodů |
Blok pojistek v prostoru pro cestující
(Levá strana)
| Číslo | Amperáže [A] | Popis |
| 1 | 30 A | Elektrické sedadlo (některé modely) |
| 2 | 30 A | Elektrická okna |
| 3 | 15 A | Zásuvky na příslušenství |
| 4 | 25 A | Elektrická okna |
| 5 | 15 A | Závěs na přívěs (některé modely) |
| 6 | 25 A | Elektrické zámky dveří |
| 7 | 20 A | Vyhřívání sedadel (některé modely) |
| 8 | 10 A | Otevírací střecha (některé modely) |
| 9 | 15 A | Zásuvky na příslušenství |
| 10 | 7,5 A | Ovládání bočních zrcátek |
| 11 | 15 A | – |
| 12 | 15 A | Systém řízení motoru (některé modely) |
| 13 | 15 A | Systém řízení motoru (některé modely) |
| 14 | 15 A | Zásuvky pro příslušenství |
| 15 | 7,5 A | USB napájecí zásuvka (některé modely) |
| 16 | 20 A | Elektrické dveře (některé modely) |
| 17 | 7,5 A | Rozmrazování zrcátek (některé modely) |
| 18 | 20 A | Vyhřívání zadních sedadel (některé modely) |
| 19 | 15 A | Na ochranu různých obvodů |
| 20 | 7,5 A | Směrovka AT |
| 21 | 30 A | Elektrické sedadlo (některé modely) |
O Mazda CX-5 (2013-2022)
Mazda CX-5, vyráběná v letech 2013 až 2022, je populární SUV, které kombinuje stylový design s výkonnými jízdními vlastnostmi. Tento model je známý svou spolehlivostí a komfortem, což z něj činí ideální volbu pro rodiny i jednotlivce. Mazda CX-5 nabízí různé možnosti motorů, včetně benzinových a dieselových agregátů, které poskytují optimální rovnováhu mezi výkonem a efektivitou spotřeby paliva. Díky pokročilým technologiím a bezpečnostním funkcím, jako jsou adaptivní tempomat a systém varování před opuštěním jízdního pruhu, poskytuje Mazda CX-5 vynikající zážitek z jízdy.
Schéma pojistkové skříňky Mazda CX-5
Tato stránka zobrazuje schéma pojistkové skříňky pro model Mazda CX-5, která je nezbytná pro identifikaci a řešení problémů s elektrickým systémem vozidla. Pojistková skříňka se obvykle nachází v motorovém prostoru a v interiéru vozidla, často pod palubní deskou. Na našich diagramech jsou jasně označena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vašeho vozidla, proto je důležité mít přehled o jejím uspořádání a obsahu.
