Mazda 3 BK (2003-2008) – pojistková skříňka
Mazda 3 BK (2003-2008) – schéma pojistkové skříňky
Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda 3 BK (2003-2008) je pojistka 43 v pojistkové skříňce v prostoru pro cestující.

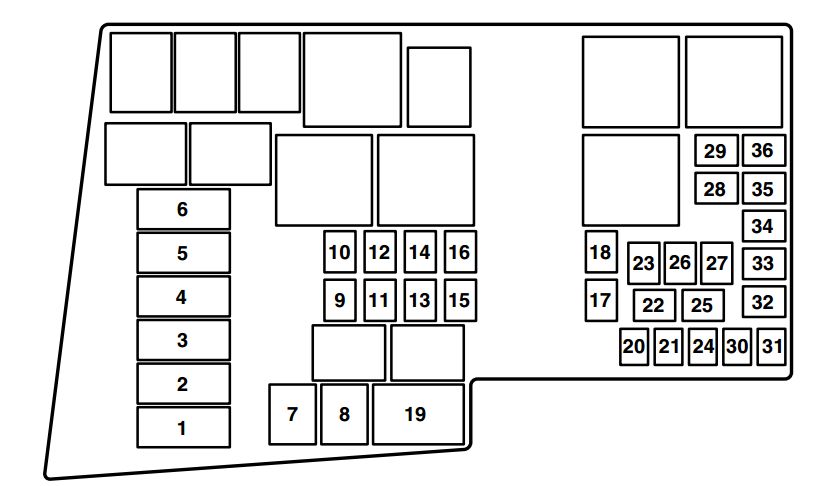

Pojistková skříňka v motorovém prostoru
Mazda 3 – pojistky – motorový prostor
| Č. | Pojistka | Ampéráž [A] | Popis |
| 1 | FAN | 40 70 ** |
Ventilátor chlazení |
| 2 | P / ST | 80 | Posilovač řízení |
| 3 | BTN | 40 | K ochraně různých obvodů |
| 4 | HEAD | 40 | Světlomety |
| 5 | PTC | – | – |
| 5 ** | F / PUMP | 30 | Palivové čerpadlo |
| 6 | GLOW | – | – |
| 7 | ABS 1 | 30 | ABS *;
DSC *. |
| 8 | ABS 2 | 20 | ABS *;
DSC *. |
| 9 | ENGINE | 30 | K ochraně různých obvodů |
| 10 | – | – | – |
| 10 | INJECTOR | 30 | Vstřikování paliva |
| 11 | IG KEY 1 | 30 | Klíč zapalování |
| 12 | STARTER | 20 | Relé startéru |
| 13 | IG KEY 2 | 30 | Klíč zapalování |
| 14 | GLOW 1 | – | – |
| 15 | HEATER | 40 | Motor ventilátoru |
| 16 | GLOW 2 | – | – |
| 17 | DEFOG | 40 | Odmlžování zadního okna |
| 18 | AUDIO | 30 | Audio systém
(model vybavený BOSE Sound System) |
| 19 | ABS IG | 10 | ABS *;
DSC *. |
| 20 | FOG | 15 | Přední mlhová světla * |
| 21 | HORN | 15 | Klaksón |
| 22 | DRL | 10 | DRL * |
| 23 | H / CLEAN | – | – |
| 24 | F / PUMP | 15 | Palivové čerpadlo |
| 24 ** | ITP | 10 | Elektronický škrticí ventil |
| 25 | P / ST IG | 10 | Posilovač řízení |
| 26 | A / CMAG | 10 | Klimatizace* |
| 27 | ALT / TCM | 10/15 | TCM * |
| 28 | GLOW S1G | – | – |
| 29 | P.OUTLET | 15 | Napájecí zásuvka |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Vnitřní osvětlení |
| 32 | ENG BAR 4 | 10 | Senzory kyslíku* |
| 33 | ENG BAR 3 | 10 | Senzory kyslíku |
| 34 | EGIINJ | 10 | Vstřikovač |
| 35 | ENG BAR 1 | 10 15 ** |
K ochraně různých obvodů |
| 36 | ENG BAR 2 | 10 | PCM;
Palivové čerpadlo. |
| * Některé modely ** S turbokompresorem |
|||
O Mazda 3 BK (2003-2008)
Mazda 3 BK, vyráběná v letech 2003 až 2008, je kompaktní automobil, který si získal popularitu díky svému modernímu designu a spolehlivosti. Tento model nabízel různé motorizace, včetně benzínových a dieselových motorů, které poskytovaly vyvážený výkon a efektivní spotřebu paliva. Interiér Mazdy 3 BK byl navržen s důrazem na komfort a funkčnost, přičemž nabízel dostatek prostoru pro cestující i zavazadla. Vozidlo bylo vybaveno moderními technologiemi pro zvýšení bezpečnosti a pohodlí, což z něj činilo atraktivní volbu pro mnoho řidičů.
Schéma pojistkové skříňky Mazda 3 BK
Tato stránka zobrazuje schéma pojistkové skříňky pro model Mazda 3 BK, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických komponentů vozidla.
