Mazda 3 (2004-2020) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Mazda 3 (2004–2020), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Mazda 3 (2004-2005) – schéma rozvodu pojistek
Rok výroby: 2004-2005.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda 3 (2004-2005) je pojistka 43 v rozvodu pojistek na straně spolujezdce.
Blok pojistek (motorový prostor)
| Poloha | Popis | Amp [A] | Popis |
| 1 | FAN | 40 | Ventilátor chlazení |
| 2 | P / ST | 80 | EHPAS |
| 3 | BTN | 40 | Pro ochranu různých obvodů |
| 4 | HEAD | 40 | Světlomety |
| 5 | PTC | 80 | – |
| 6 | GLOW | 60 | – |
| 7 | ABS 1 | 30 | ABS * |
| 8 | ABS 2 | 20 | ABS * |
| 9 | ENGINE | 30 | Pro ochranu různých obvodů |
| 10 | – | – | – |
| 11 | IG KEY 1 | 30 | Zapnutí |
| 12 | STARTER | 20 | Relé startéru |
| 13 | IG KEY 2 | 30 | Zapnutí |
| 14 | – | – | – |
| 15 | HEATER | 40 | Motor ventilátoru |
| 16 | – | – | – |
| 17 | DEFOG | 40 | Odmlžovač zadního okna |
| 18 | AUDIO | 30 | Audio systém
(model vybavený BOSE Sound System) |
| 19 | ABS IG | 10 | ABS * |
| 20 | FOG | 15 | Světlomety fendinebbia* |
| 21 | HORN | 15 | Klaksón |
| 22 | – | – | – |
| 23 | H / CLEAN | 20 | – |
| 24 | F / PUMP | 15 | Čerpadlo paliva |
| 25 | P / ST IG | 10 | Posilovač řízení |
| 26 | A / C MAG | 10 | Klimatizace |
| 27 | TCM | 15 | Modul řízení převodovky |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Vnitřní osvětlení |
| 32 | ENG BAR 4 | 10 | Ohřívač O2 |
| 33 | ENG BAR 3 | 10 | Ohřívač O2 |
| 34 | EGI INJ | 10 | Vstřikovač |
| 35 | ENG BAR 1 | 10 | Senzor průtoku vzduchu |
| 36 | ENG BAR 2 | 10 | Ventil EGR |
| * Některé modely | |||
Blok pojistek (strana pro cestující)
| Poloha | Popis | Amp [A] | Popis |
| 37 | D / LOCK 2 | 15 | Elektrické zamykání dveří |
| 38 | STOP | 10 | Brzdová světla |
| 39 | HEAD HIGH L | 10 | Dálková světla (levá) |
| 40 | HEAD HIGH R | 10 | Dálková světla (pravá) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | CIGAR | 15 | Zapalovač cigaret |
| 44 | RADIO | 7,5 | Audio systém |
| 45 | MIRROR | 10 | Elektrické zpětné zrcátko |
| 46 | TAIL R | 7,5 | Zadní světla (pravá);
Světla na poloze (pravá); Osvětlení registrační značky. |
| 47 | OBD | 10 | Pro ochranu různých obvodů |
| 48 | – | – | – |
| 49 | TR / LOCK | 20 | – |
| 50 | CPU PWR | 10 | Řídicí jednotka |
| 51 | HAZARD | 15 | Směrovky;
Výstražná světla. |
| 52 | SUN ROOF | 20 | Otevírací střecha * |
| 53 | WASHER | 20 | Přední stěrač;
Stěrač a ostřikovač zadního skla. |
| 54 | – | – | – |
| 55 | P / WIND R | 30 | – |
| 56 | P / WIND L. | 30 | – |
| 57 | ALARM | 7,5 | – |
| 58 | M / DEF | 7,5 | Odmlžovač zrcátka |
| 59 | – | – | – |
| 60 | HEAD LOW R | 15 | Mlhová světla (pravá);
Regulace světel * |
| 61 | HEAD LOW L | 15 | Mlhová světla (levá) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 | Přídavný zádržný systém |
| 66 | METER | 10 | Přístrojová deska;
Systém imobilizéru; Systém blokování převodovky. |
| 67 | IGNITION | 20 | ABS *;
EHPAS *. |
| 68 | WIPER | 20 | Přední stěrač |
| 69 | ENGINE | 20 | Pro ochranu různých obvodů |
| 70 | IG SIG | 10 | Automatický stěrač * |
| 71 | SAS 2 | 7,5 | Přídavný zádržný systém |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | SEAT WARM | 20 | – |
| 75 | D / LOCK 1 | 25 | Elektrické zamykání dveří |
| 76 | A / C | 10 | Klimatizace;
Ovládací jednotka topení. |
| 77 | P / WIND L. | 30 | Napájení okna (levé) * |
| 78 | P / WIND R | 30 | Napájení okna (pravé) * |
| 79 | BACK | 10 | Osvětlení couvacího světla |
| 80 | SUN ROOF | 7,5 | Otevírací střecha * |
| 81 | TAIL L | 7,5 | Zadní světla (levá);
Osvětlení polohy (levé). |
| 82 | ILLUMI | 7,5 | Osvětlení |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
| * Některé modely | |||
Mazda 3 (2006) – schéma pojistky
Rok výroby: 2006.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda 3 (2006) je pojistka 43 v pojistkové skříňce na straně cestujícího.
Blok pojistek (motorový prostor)
| Poloha | Popis | Amp [A] | Popis |
| 1 | FAN | 40 | Ventilátor chlazení |
| 2 | P / ST | 80 | EHPAS |
| 3 | BTN | 40 | Pro ochranu různých obvodů |
| 4 | HEAD | 40 | Světlomety |
| 5 | PTC | 80 | – |
| 6 | GLOW | 60 | – |
| 7 | ABS 1 | 30 | ABS * |
| 8 | ABS 2 | 20 | ABS * |
| 9 | ENGINE | 30 | Pro ochranu různých obvodů |
| 10 | – | – | – |
| 11 | IG KEY 1 | 30 | Zapalování |
| 12 | STARTER | 20 | Relé startéru |
| 13 | IG KEY 2 | 30 | Zapalování |
| 14 | – | – | – |
| 15 | HEATER | 40 | Motor ventilátoru |
| 16 | – | – | – |
| 17 | DEFOG | 40 | Odmlžování zadního okna |
| 18 | AUDIO | 30 | Audio systém
(model vybavený BOSE Sound System) |
| 19 | ABS IG | 10 | ABS * |
| 20 | FOG | 15 | Světlomety fendinebbia* |
| 21 | HORN | 15 | Klaksón |
| 22 | – | – | – |
| 23 | H / CLEAN | 20 | – |
| 24 | F / PUMP | 15 | Palivové čerpadlo |
| 25 | P / ST IG | 10 | Posilovač řízení |
| 26 | A / C MAG | 10 | Klimatizace |
| 27 | TCM | 15 | Modul řízení převodovky |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Vnitřní osvětlení |
| 32 | ENG BAR 4 | 10 | Ohřívač O2 |
| 33 | ENG BAR 3 | 10 | Ohřívač O2 |
| 34 | EGI INJ | 10 | Vstřikovač |
| 35 | ENG BAR 1 | 10 | Senzor průtoku vzduchu |
| 36 | ENG BAR 2 | 10 | Ventil EGR |
| * Některé modely | |||
Blok pojistek (strana pro cestující)
| Poloha | Popis | Amp [A] | Popis |
| 37 | D / LOCK 2 | 15 | Elektrické zamykání dveří |
| 38 | STOP | 10 | Brzdová světla |
| 39 | HEAD HIGH L | 10 | Dálková světla (levá) |
| 40 | HEAD HIGH R | 10 | Dálková světla (pravá) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | CIGAR | 15 | Zapalovač cigaret |
| 44 | RADIO | 7,5 | Audio systém |
| 45 | MIRROR | 10 | Elektrické zpětné zrcátko |
| 46 | TAIL R | 7,5 | Zadní světla (pravá);
Světla na poloze (pravá); Osvětlení registrační značky. |
| 47 | OBD | 10 | Pro ochranu různých obvodů |
| 48 | – | – | – |
| 49 | TR / LOCK | 20 | – |
| 50 | CPU PWR | 10 | Řídicí jednotka |
| 51 | HAZARD | 15 | Směrovky;
Výstražná světla. |
| 52 | SUN ROOF | 20 | Otevírací střecha * |
| 53 | WASHER | 20 | Přední ostřikovač skel;
Stěrač a ostřikovač zadního skla. |
| 54 | – | – | – |
| 55 | P / WIND R | 30 | – |
| 56 | P / WIND L. | 30 | – |
| 57 | ALARM | 7,5 | – |
| 58 | M / DEF | 7,5 | Rozmrazování zrcátka |
| 59 | – | – | – |
| 60 | HEAD LOW R | 15 | Mlhová světla (pravá);
Nastavení světel * |
| 61 | HEAD LOW L | 15 | Mlhová světla (levá) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 | Přídavný systém zadržování |
| 66 | METER | 10 | Přístrojová deska;
Systém imobilizéru; Systém blokování převodovky. |
| 67 | IGNITION | 20 | ABS *;
EHPAS *. |
| 68 | WIPER | 20 | Přední stěrač |
| 69 | ENGINE | 20 | Pro ochranu různých obvodů |
| 70 | IG SIG | 10 | Automatický stěrač * |
| 71 | SAS 2 | 7,5 | Přídavný systém zadržování |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | SEAT WARM | 20 | – |
| 75 | D / LOCK 1 | 25 | Elektrické zamykání dveří |
| 76 | A / C | 10 | Klimatizace;
Řídicí jednotka topení. |
| 77 | P / WIND L. | 30 | Napájení okna (levé) * |
| 78 | P / WIND R | 30 | Napájení okna (pravé) * |
| 79 | BACK | 10 | Světlomety couvání |
| 80 | SUN ROOF | 7,5 | Otevírací střecha * |
| 81 | TAIL L | 7,5 | Zadní světla (levá);
Světla na polohu (levá). |
| 82 | ILLUMI | 7,5 | Osvětlení |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
| * Některé modely | |||
Mazda 3 (2007) – schéma pojistkové skříňky
Rok výroby: 2007.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda 3 (2007) je pojistka 43 v pojistkové skříňce na straně cestujícího.

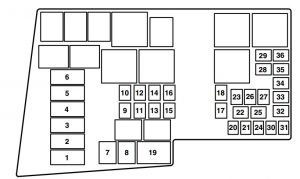

Blok pojistek (motorový prostor)
Bez turbokompresoru
| Poloha | Popis | Amp [A] | Popis |
| 1 | FAN | 40 | Ventilátor chlazení |
| 2 | P / ST | 80 | Posilovač řízení |
| 3 | BTN | 40 | Pro ochranu různých obvodů |
| 4 | HEAD | 40 | Světlomety |
| 5 | PTC | 80 | – |
| 6 | GLOW / P.SEAT | 60 | Elektrické sedadlo |
| 7 | ABS 1 | 30 | ABS *, DSC * |
| 8 | ABS 2 | 20 | ABS *, DSC * |
| 9 | ENGINE | 30 | Pro ochranu různých obvodů |
| 10 | – | – | – |
| 11 | IG KEY 1 | 30 | Klíč na zapalování |
| 12 | STARTER | 20 | Relé startéru |
| 13 | IG KEY 2 | 30 | Klíč na zapalování |
| 14 | GLOW 1 | – | – |
| 15 | HEATER | 40 | Motor ventilátoru |
| 16 | GLOW 2 | – | – |
| 17 | DEFOG | 40 | Odmlžování zadního okna |
| 18 | AUDIO | 30 | Audio systém
(model vybavený BOSE Sound System) |
| 19 | ABS IG | 10 | ABS *;
DSC *. |
| 20 | FOG | 15 | Přední mlhová světla * |
| 21 | HORN | 15 | Klaksón |
| 22 | DRL | 10 | DRL * |
| 23 | H / CLEAN | 20 | – |
| 24 | F / PUMP | 15 | Palivo čerpadlo |
| 25 | P / ST IG | 10 | Posilovač řízení |
| 26 | A / C MAG | 10 | Klimatizace* |
| 27 | ALT / TCM | 15 | TCM * |
| 28 | GLOW SIG | – | – |
| 29 | P.OUTLET | – | Napájecí zásuvka |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Vnitřní osvětlení |
| 32 | ENG BAR 4 | 10 | O2 senzory * |
| 33 | ENG BAR 3 | 10 | O2 senzory |
| 34 | EGI INJ | 10 | Vstřikovač |
| 35 | ENG BAR 1 | 10 | Pro ochranu různých obvodů |
| 36 | ENG BAR 2 | 10 | PCM;
Palivo čerpadlo. |
| * Některé modely | |||
S turbokompresorem
| Poloha | Popis | Amp [A] | Popis |
| 1 | FAN | 70 | Ventilátor chlazení |
| 2 | – | – | – |
| 3 | BTN | 40 | Pro ochranu různých obvodů |
| 4 | HEAD | 40 | Světlomety |
| 5 | F / PUMP | 30 | Čerpadlo paliva |
| 6 | – | – | – |
| 7 | ABS 1 | 30 | ABS, DSC |
| 8 | ABS 2 | 20 | ABS, DSC |
| 9 | ENGINE | 30 | Pro ochranu různých obvodů |
| 10 | INJECTOR | 30 | Vstřikování paliva |
| 11 | IG KEY 1 | 30 | Klíč zapalování |
| 12 | STARTER | 20 | Relé startovacího motoru |
| 13 | IG KEY 2 | 30 | Klíč zapalování |
| 14 | – | – | – |
| 15 | HEATER | 40 | Motor ventilátoru |
| 16 | – | – | – |
| 17 | DEFOG | 40 | Odmlžování zadního okna |
| 18 | AUDIO | 30 | Audio systém
(model vybavený BOSE Sound System) |
| 19 | ABS IG | 10 | ABS |
| 20 | FOG | 15 | Světlomety fendinebbia přední |
| 21 | HORN | 15 | Klaksón |
| 22 | DRL | 10 | DRL * |
| 23 | H / CLEAN | 20 | – |
| 24 | ITP | 15 | Elektrická redukční ventil |
| 25 | – | – | – |
| 26 | A / C MAG | 10 | Klimatizace |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | P.OUTLET | 15 | Napájecí zásuvka |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Vnitřní osvětlení |
| 32 | – | – | – |
| 33 | ENG BAR 3 | 10 | Senzory O2 |
| 34 | – | – | – |
| 35 | ENG BAR 1 | 15 | Pro ochranu různých obvodů |
| 36 | ENG BAR 2 | 10 | PCM;
Čerpadlo paliva. |
| * Některé modely | |||
Blok pojistek (strana pro cestující)
| Poloha | Popis | Amp [A] | Popis |
| 37 | D / LOCK 2 | 15 | Systém dvojitého zamykání * |
| 38 | STOP LAMP/HORN | 10 | Brzdové světlo;
Klaksón. |
| 39 | HEAD HIGH L | 10 | Hlavní světla (levá) |
| 40 | HEAD HIGH R | 10 | Hlavní světla (pravá) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | CIGAR | 15 | Zapalovač cigaret |
| 44 | RADIO | 7,5 | Systém zesílení |
| 45 | MIRROR | 10 | Zrcadlo s elektrickým nastavením * |
| 46 | TAIL R | 7,5 | Zadní světla (pravá);
Světla na osvětlení (pravá); Osvětlení registrační značky. |
| 47 | OBD | 10 | Pro ochranu různých obvodů |
| 48 | – | – | – |
| 49 | TR / LOCK | – | – |
| 50 | – | – | – |
| 51 | – | – | – |
| 52 | SUN ROOF | 20 | Otevírací střecha * |
| 53 | WASHER | 20 | Stěrač a přední ostřikovač skla |
| 54 | – | – | – |
| 55 | P / WIND R | – | – |
| 56 | P / WIND L. | – | – |
| 57 | ALARM | – | – |
| 58 | M / DEF | 7,5 | Rozmrazování zrcátka * |
| 59 | – | – | – |
| 60 | HEAD LOW R | 15 | Mlhová světla (pravá);
Nastavení světel * |
| 61 | HEAD LOW L | 15 | Mlhová světla (levá) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 | Přídavný systém zadržování |
| 66 | METER | 10 | Set ukazatelů;
Systém imobilizace. |
| 67 | IGNITION | 20 | ABS *;
DSC *; Posilovač řízení. |
| 68 | WIPER | 20 | Přední stěrač a ostřikovač skla |
| 69 | ENGINE | 20 | Pro ochranu různých obvodů |
| 70 | IG SIG | 10 | Automatický stěrač *;
Spínač okna *. |
| 71 | SAS 2 | 7,5 | Senzor hmotnosti sedadla |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | SEAT WARM | 20 | Vyhřívání sedadla * |
| 75 | D / LOCK 1 | 25 | Elektrické zamykání dveří * |
| 76 | A / C | 10 | Klimatizace *;
Řídicí jednotka topení. |
| 77 | P / WIND L. | 30 | Napájení okna (levé) * |
| 78 | P / WIND R | 30 | Napájení okna (pravé) * |
| 79 | BACK | 10 | Světlomety couvání |
| 80 | SUN ROOF | 7,5 | Otevírací střecha * |
| 81 | TAIL L | 7,5 | Zadní světla (levá);
Osvětlení polohy (levé). |
| 82 | ILLUMI | 7,5 | Osvětlení |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
| * Některé modely | |||
Mazda 3 (2008) – schéma pojistkové skříňky
Rok výroby: 2008.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda 3 (2008) je pojistka 43 v pojistkové skříňce na straně cestujícího.
Blok pojistek (motorový prostor)
Bez turbokompresoru
| Poloha | Popis | Amp [A] | Popis |
| 1 | FAN | 40 | Ventilátor chlazení |
| 2 | P / ST | 80 | Posilovač řízení |
| 3 | BTN | 40 | Pro ochranu různých obvodů |
| 4 | HEAD | 40 | Světlomety |
| 5 | PTC | 80 | – |
| 6 | GLOW / P.SEAT | 60 | Elektrické sedadlo |
| 7 | ABS 1 | 30 | ABS *, DSC * |
| 8 | ABS 2 | 20 | ABS *, DSC * |
| 9 | ENGINE | 30 | Pro ochranu různých obvodů |
| 10 | – | – | – |
| 11 | IG KEY 1 | 30 | Zapalování |
| 12 | STARTER | 20 | Spojka startéru |
| 13 | IG KEY 2 | 30 | Zapalování |
| 14 | GLOW 1 | – | – |
| 15 | HEATER | 40 | Motor ventilátoru |
| 16 | GLOW 2 | – | – |
| 17 | DEFOG | 40 | Odmlžování zadního okna |
| 18 | AUDIO | 30 | Audio systém
(model vybavený BOSE Sound System) |
| 19 | ABS IG | 10 | ABS *;
DSC *. |
| 20 | FOG | 15 | Světlomety fendinebbia přední * |
| 21 | HORN | 15 | Klaksón |
| 22 | DRL | 10 | DRL * |
| 23 | H / CLEAN | 20 | – |
| 24 | F / PUMP | 15 | Čerpadlo paliva |
| 25 | P / ST IG | 10 | Posilovač řízení |
| 26 | A / C MAG | 10 | Klimatizace* |
| 27 | ALT / TCM | 15 | TCM * |
| 28 | GLOW SIG | – | – |
| 29 | P.OUTLET | – | Zásuvka napájení |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Vnitřní osvětlení |
| 32 | ENG BAR 4 | 10 | Senzory O2 * |
| 33 | ENG BAR 3 | 10 | Senzory O2 |
| 34 | EGI INJ | 10 | Vstřikovač |
| 35 | ENG BAR 1 | 10 | Pro ochranu různých obvodů |
| 36 | ENG BAR 2 | 10 | PCM;
Čerpadlo paliva. |
| * Některé modely | |||
So turbokompresorom
| Poloha | Popis | Amp [A] | Popis |
| 1 | FAN | 70 | Ventilátor chlazení |
| 2 | – | – | – |
| 3 | BTN | 40 | Pro ochranu různých obvodů |
| 4 | HEAD | 40 | Světlomety |
| 5 | F / PUMP | 30 | Čerpadlo paliva |
| 6 | – | – | – |
| 7 | ABS 1 | 30 | ABS, DSC |
| 8 | ABS 2 | 20 | ABS, DSC |
| 9 | ENGINE | 30 | Pro ochranu různých obvodů |
| 10 | INJECTOR | 30 | Vstřikování paliva |
| 11 | IG KEY 1 | 30 | Zapalování |
| 12 | STARTER | 20 | Spojka startovacího motoru |
| 13 | IG KEY 2 | 30 | Zapalování |
| 14 | – | – | – |
| 15 | HEATER | 40 | Motor ventilátoru |
| 16 | – | – | – |
| 17 | DEFOG | 40 | Odmlžování zadního okna |
| 18 | AUDIO | 30 | Audio systém
(model vybavený BOSE Sound System) |
| 19 | ABS IG | 10 | ABS |
| 20 | FOG | 15 | Světlomety fendinebbia přední |
| 21 | HORN | 15 | Klaksón |
| 22 | DRL | 10 | DRL * |
| 23 | H / CLEAN | 20 | – |
| 24 | ITP | 15 | Elektrická ventil pro omezení |
| 25 | – | – | – |
| 26 | A / C MAG | 10 | Klimatizace |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | P.OUTLET | 15 | Zásuvka napájení |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Vnitřní osvětlení |
| 32 | – | – | – |
| 33 | ENG BAR 3 | 10 | Senzory O2 |
| 34 | – | – | – |
| 35 | ENG BAR 1 | 15 | Pro ochranu různých obvodů |
| 36 | ENG BAR 2 | 10 | PCM;
Čerpadlo paliva. |
| * Některé modely | |||
Blok pojistek (strana pro cestující)
| Poloha | Popis | Amp [A] | Popis |
| 37 | D / LOCK 2 | 15 | Systém dvojitého zamykání * |
| 38 | STOP LAMP/HORN | 10 | Brzdové světlo;
Klaksón. |
| 39 | HEAD HIGH L | 10 | Dálkové světla (levá) |
| 40 | HEAD HIGH R | 10 | Dálkové světla (pravá) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | CIGAR | 15 | Zapalovač cigaret |
| 44 | RADIO | 7,5 | Audio systém |
| 45 | MIRROR | 10 | Zrcadlo s elektrickým nastavením * |
| 46 | TAIL R | 7,5 | Zadní světla (pravá);
Světla na osvětlení (pravá); Osvětlení registrační značky. |
| 47 | OBD | 10 | Pro ochranu různých obvodů |
| 48 | – | – | – |
| 49 | TR / LOCK | – | – |
| 50 | – | – | – |
| 51 | – | – | – |
| 52 | SUN ROOF | 20 | Otevírací střecha * |
| 53 | WASHER | 20 | Stěrač a ostřikovač čelního skla |
| 54 | – | – | – |
| 55 | P / WIND R | – | – |
| 56 | P / WIND L. | – | – |
| 57 | ALARM | – | – |
| 58 | M / DEF | 7,5 | Odmlžování zrcátka * |
| 59 | – | – | – |
| 60 | HEAD LOW R | 15 | Potkávací světla (pravá);
Nastavení světel * |
| 61 | HEAD LOW L | 15 | Potkávací světla (levá) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 | Přídavný systém zadržování |
| 66 | METER | 10 | Sada ukazatelů;
Systém imobilizace. |
| 67 | IGNITION | 20 | ABS *;
DSC *; Posilovač řízení. |
| 68 | WIPER | 20 | Přední stěrač a ostřikovač skla |
| 69 | ENGINE | 20 | Pro ochranu různých obvodů |
| 70 | IG SIG | 10 | Automatický stěrač *;
Spínač okna *. |
| 71 | SAS 2 | 7,5 | Senzor hmotnosti sedadla |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | SEAT WARM | 20 | Vyhřívání sedadla * |
| 75 | D / LOCK 1 | 25 | Elektrické zamykání dveří * |
| 76 | A / C | 10 | Klimatizace *;
Řídicí jednotka topení. |
| 77 | P / WIND L. | 30 | Napájení okna (levé) * |
| 78 | P / WIND R | 30 | Napájení okna (pravé) * |
| 79 | BACK | 10 | Osvětlení couvání |
| 80 | SUN ROOF | 7,5 | Otevírací střecha * |
| 81 | TAIL L | 7,5 | Zadní světla (levá);
Osvětlení polohy (levá). |
| 82 | ILLUMI | 7,5 | Osvětlení |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
| * Některé modely | |||
Mazda 3 (2009) – schéma pojistkové skříňky
Rok výroby: 2009.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda 3 (2009) je pojistka 43 v pojistkové skříňce na straně cestujících.
Blok pojistek (motorový prostor)
Bez turbokompresoru
| Poloha | Popis | Amp [A] | Popis |
| 1 | FAN | 40 | Ventilátor chlazení |
| 2 | P / ST | 80 | Posilovač řízení |
| 3 | BTN | 40 | Pro ochranu různých obvodů |
| 4 | HEAD | 40 | Světlomety |
| 5 | PTC | 80 | – |
| 6 | GLOW / P.SEAT | 60 | Elektrické sedadlo |
| 7 | ABS 1 | 30 | ABS *, DSC * |
| 8 | ABS 2 | 20 | ABS *, DSC * |
| 9 | ENGINE | 30 | Pro ochranu různých obvodů |
| 10 | – | – | – |
| 11 | IG KEY 1 | 30 | Zapalování |
| 12 | STARTER | 20 | Relé startéru |
| 13 | IG KEY 2 | 30 | Zapalování |
| 14 | GLOW 1 | – | – |
| 15 | HEATER | 40 | Motor ventilátoru |
| 16 | GLOW 2 | – | – |
| 17 | DEFOG | 40 | Odmlžování zadního skla |
| 18 | AUDIO | 30 | Audio systém
(model vybavený BOSE Sound System) |
| 19 | ABS IG | 10 | ABS *;
DSC *. |
| 20 | FOG | 15 | Přední mlhová světla * |
| 21 | HORN | 15 | Klaksón |
| 22 | DRL | 10 | DRL * |
| 23 | H / CLEAN | 20 | – |
| 24 | F / PUMP | 15 | Palivo čerpadlo |
| 25 | P / ST IG | 10 | Posilovač řízení |
| 26 | A / C MAG | 10 | Klimatizace* |
| 27 | ALT / TCM | 15 | TCM * |
| 28 | GLOW SIG | – | – |
| 29 | P.OUTLET | – | Napájecí zásuvka |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Vnitřní světla |
| 32 | ENG BAR 4 | 10 | Senzory O2 * |
| 33 | ENG BAR 3 | 10 | Senzory O2 |
| 34 | EGI INJ | 10 | Vstřikovač |
| 35 | ENG BAR 1 | 10 | Pro ochranu různých obvodů |
| 36 | ENG BAR 2 | 10 | PCM;
Palivo čerpadlo. |
| * Některé modely | |||
So turbokompresorom
| Poloha | Popis | Amp [A] | Popis |
| 1 | FAN | 70 | Ventilátor chlazení |
| 2 | – | – | – |
| 3 | BTN | 40 | Pro ochranu různých obvodů |
| 4 | HEAD | 40 | Světlomety |
| 5 | F / PUMP | 30 | Palivové čerpadlo |
| 6 | – | – | – |
| 7 | ABS 1 | 30 | ABS, DSC |
| 8 | ABS 2 | 20 | ABS, DSC |
| 9 | ENGINE | 30 | Pro ochranu různých obvodů |
| 10 | INJECTOR | 30 | Vstřikování paliva |
| 11 | IG KEY 1 | 30 | Zapalování |
| 12 | STARTER | 20 | Relé startéra |
| 13 | IG KEY 2 | 30 | Zapalování |
| 14 | – | – | – |
| 15 | HEATER | 40 | Motor ventilátoru |
| 16 | – | – | – |
| 17 | DEFOG | 40 | Odmlžování zadního okna |
| 18 | AUDIO | 30 | Audio systém
(model vybavený BOSE Sound System) |
| 19 | ABS IG | 10 | ABS |
| 20 | FOG | 15 | Světlomety fendinebbia přední |
| 21 | HORN | 15 | Klaksón |
| 22 | DRL | 10 | DRL * |
| 23 | H / CLEAN | 20 | – |
| 24 | ITP | 15 | Elektrická regulační ventil |
| 25 | – | – | – |
| 26 | A / C MAG | 10 | Klimatizace |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | P.OUTLET | 15 | Napájecí zásuvka |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Vnitřní světla |
| 32 | – | – | – |
| 33 | ENG BAR 3 | 10 | Senzory O2 |
| 34 | – | – | – |
| 35 | ENG BAR 1 | 15 | Pro ochranu různých obvodů |
| 36 | ENG BAR 2 | 10 | PCM;
Čerpadlo paliva. |
| * Některé modely | |||
Blok pojistek (strana pro cestující)
| Poloha | Popis | Amp [A] | Popis |
| 37 | D / LOCK 2 | 15 | Systém dvojitého zamykání * |
| 38 | STOP LAMP/HORN | 10 | Brzdové světlo;
Klaksón. |
| 39 | HEAD HIGH L | 10 | Dálkové světla (levá) |
| 40 | HEAD HIGH R | 10 | Dálkové světla (pravá) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | CIGAR | 15 | Zapalovač cigaret |
| 44 | RADIO | 7,5 | Audio systém |
| 45 | MIRROR | 10 | Zrcadlo s elektrickým nastavením * |
| 46 | TAIL R | 7,5 | Zadní světla (pravá);
Osvětlení polohy (pravé); Osvětlení registrační značky. |
| 47 | OBD | 10 | Pro ochranu různých obvodů |
| 48 | – | – | – |
| 49 | TR / LOCK | – | – |
| 50 | – | – | – |
| 51 | – | – | – |
| 52 | SUN ROOF | 20 | Otevírací střecha * |
| 53 | WASHER | 20 | Stěrač a přední ostřikovače skel |
| 54 | – | – | – |
| 55 | P / WIND R | – | – |
| 56 | P / WIND L. | – | – |
| 57 | ALARM | – | – |
| 58 | M / DEF | 7,5 | Rozmrazování zrcátka * |
| 59 | – | – | – |
| 60 | HEAD LOW R | 15 | Potkávací světla (pravá);
Nastavení světel * |
| 61 | HEAD LOW L | 15 | Potkávací světla (levá) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 | Systém dodatečné bezpečnosti |
| 66 | METER | 10 | Sada ukazatelů;
Systém imobilizace. |
| 67 | IGNITION | 20 | ABS *;
DSC *; Posilovač řízení. |
| 68 | WIPER | 20 | Přední stěrač a ostřikovač skla |
| 69 | ENGINE | 20 | Pro ochranu různých obvodů |
| 70 | IG SIG | 10 | Automatický stěrač *;
Spínač okna *. |
| 71 | SAS 2 | 7,5 | Senzor hmotnosti sedadla |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | SEAT WARM | 20 | Vyhřívání sedadla * |
| 75 | D / LOCK 1 | 25 | Elektrické zamykání dveří * |
| 76 | A / C | 10 | Klimatizace *;
Řídicí jednotka topení. |
| 77 | P / WIND L. | 30 | Napájení okna (levého) * |
| 78 | P / WIND R | 30 | Napájení okna (pravého) * |
| 79 | BACK | 10 | Světlomety couvání |
| 80 | SUN ROOF | 7,5 | Otevírací střecha * |
| 81 | TAIL L | 7,5 | Zadní světla (levá);
Osvětlení polohy (levé). |
| 82 | ILLUMI | 7,5 | Osvětlení |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
| * Některé modely | |||
Mazda 3 (2010) – schéma pojistkové skříňky
Rok výroby: 2010.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda 3 (2010) je pojistka 14 v pojistkové skříňce na straně cestujícího.
Blok pojistek (motorový prostor)
| Poloha | Popis | Amp [A] | Popis |
| 1 | FAN 2 | – | – |
| 2 | ENG MAIN | 40 | Řídicí jednotka motoru |
| 3 | BTN 1 | 50 | Pro ochranu různých obvodů |
| 4 | A / C MAG | 7,5 | Klimatizace |
| 5 | H / L HI | 20 | Světlomety s dálkovými světly |
| 6 | FOG | 15 | Mlhová světla* |
| 7 | H/L WASH | – | – |
| 8 | SUNROOF | 15 | Otevírací střecha * |
| 9 | F.DEF RH | – | – |
| 10 | F.DEF LH | – | – |
| 11 | FAN 1 | 40 | Ventilátor chlazení |
| 12 | ROOM | 15 | Vnitřní osvětlení |
| 13 | TCM | 15 | TCM * |
| 14 | DSC | 20 | Systém kontroly dynamické stability * |
| 15 | BTN 2 | 7,5 | Pro ochranu různých obvodů |
| 16 | AT PUMP | – | – |
| 17 | HEATER | 40 | Ohřívač |
| 18 | INJ | – | – |
| 19 | R.DEF | 30 | Odmlžování zadního okna |
| 20 | IGKEY 2 | 40 | Pro ochranu různých obvodů |
| 21 | IGKEY 1 | 40 | Pro ochranu různých obvodů |
| 22 | HORN | 15 | Klaksón |
| 23 | STOP | 15 | Stop světla |
| 24 | ENG + B | 10 | Systém kontroly motoru |
| 25 | FUEL PUMP | 25 | Systém napájení |
| 26 | ABS | 40 | ABS |
| 27 | SEAT WARM | 20 | Vyhřívání sedadla * |
| 28 | EHPAS | 80 | Elektrohydraulický posilovač řízení |
| 29 | – | – | – |
| 30 | ABS IG | 7,5 | ABS |
| 31 | – | – | – |
| 32 | H / L LO RH | 15 | Přední potkávací světla (pravá) |
| 33 | H / L LO LH | 15 | Přední potkávací světla (levá) |
| 34 | ILLUM | 7,5 | Osvětlení přístrojové desky |
| 35 | TAIL | 15 | Zadní světlomet |
| 36 | ENG INJ | 15 | Systém kontroly motoru |
| 37 | ENG BAR | 15 | PCM |
| 38 | ENG BAR 2 | 20 | PCM |
| 39 | ETV | 15 | Elektrická regulační ventil |
| * Některé modely | |||
Blok pojistek (strana pro cestující)
| Poloha | Popis | Amp [A] | Popis |
| 1 | BOSE | 30 | Model vybavený Bose® Sound System * |
| 2 | P30 SEAT | 30 | Elektrické sedadlo * |
| 3 | P.WIND | 30 | Napájení okna |
| 4 | D LOCK | 25 | Motor zámku dveří |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | ESCL | 15 | Elektronická blokace řízení * |
| 8 | SAS | 15 | Airbag |
| 9 | – | – | – |
| 10 | HAZARD | 15 | Havarijní světla |
| 11 | METER | 15 | Pro ochranu různých obvodů |
| 12 | OUTLET | 15 | Zásuvka na příslušenství |
| 13 | R WIPER | 15 | Zadní stěrač* |
| 14 | CIGAR | 15 | Zapalovač cigaret |
| 15 | – | – | – |
| 16 | HEATER | 10 | Motor ventilátoru |
| 17 | MIRROR | 10 | Ovládání zrcátka |
| 18 | ST SIG | 10 | Signál motorku na startování |
| 19 | – | – | – |
| 20 | AUDIO | 7,5 | Systém audio |
| 21 | M.DEF | 7,5 | Rozmrazování zrcátka * |
| 22 | AFS | 7,5 | Systém adaptivního osvětlení * |
| 23 | – | – | – |
| 24 | ENG | 20 | Systém řízení motoru |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | P.WIND | 25 | Napájení okna |
| 31 | – | – | – |
| 32 | F WIPER | 25 | Stěrač a ostřikovač předního skla |
| 33 | – | – | – |
| 34 | – | – | – |
| * Některé modely | |||
Mazda 3 (2011) – schéma pojistky
Rok výroby: 2011.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda 3 (2012-2013) je pojistka 14 v panelu pojistek na straně spolujezdce.
Blok pojistek (motorový prostor)
| Poloha | Popis | Amp [A] | Popis |
| 1 | FAN 2 | 40 | Ventilátor chlazení * |
| 2 | ENG MAIN | 40 | Systém řízení motoru |
| 3 | BTN 1 | 50 | Pro ochranu různých obvodů |
| 4 | A / C MAG | 7,5 | Klimatizace |
| 5 | H / L HI | 20 | Hlavní světla |
| 6 | FOG | 15 | Mlhová světla* |
| 7 | H/L WASH | – | – |
| 8 | SUNROOF | 15 | Otevírací střecha * |
| 9 | F.DEF RH | – | – |
| 10 | F.DEF LH | – | – |
| 11 | FAN 1 | 40 | Ventilátor chlazení |
| 12 | ROOM | 15 | Vnitřní osvětlení |
| 13 | TCM | 15 | TCM * |
| 14 | DSC | 20 | Systém řízení dynamické stability * |
| 15 | BTN 2 | 7,5 | Pro ochranu různých obvodů |
| 16 | AT PUMP | – | – |
| 17 | HEATER | 40 | Klimatizace |
| 18 | INJ | 30 | Vstřikovač* |
| 19 | R.DEF | 30 | Odmrazování zadního okna |
| 20 | IGKEY 2 | 40 | K ochraně různých obvodů |
| 21 | IGKEY 1 | 40 | K ochraně různých obvodů |
| 22 | HORN | 15 | Klaksón |
| 23 | STOP | 15 | Brzdová světla |
| 24 | ENG + B | 10 | Systém řízení motoru |
| 25 | FUEL PUMP | 25 | Systém napájení |
| 26 | ABS | 40 | ABS |
| 27 | SEAT WARM | 20 | Vyhřívání sedadla * |
| 28 | EHPAS | 80 | Elektrohydraulické posilování řízení |
| 29 | – | – | – |
| 30 | ABS IG | 7,5 | ABS |
| 31 | SWS | 7,5 | Airbag |
| 32 | H / L LO RH | 15 | Mlhová světla (pravá) |
| 33 | H / L LO LH | 15 | Mlhová světla (levá) |
| 34 | ILLUM | 7,5 | Osvětlení přístrojové desky |
| 35 | TAIL | 15 | Zadní světlomet |
| 36 | ENG INJ | 15 | Systém řízení motoru |
| 37 | ENG BAR | 15 | PCM |
| 38 | ENG BAR 2 | 20 | PCM |
| 39 | ETV | 15 | Elektrický regulační ventil |
| * Některé modely | |||
Blok pojistek (strana spolujezdce)
| Poloha | Popis | Amp [A] | Popis |
| 1 | BOSE | 30 | Model vybavený Bose® Sound System * |
| 2 | P30 SEAT | 30 | Elektrické sedadlo * |
| 3 | P.WIND | 30 | Napájení okna |
| 4 | D LOCK | 25 | Motor zámku dveří |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | ESCL | – | – |
| 8 | SAS | 15 | Airbag |
| 9 | – | – | – |
| 10 | HAZARD | 15 | Havarijní světla |
| 11 | METER | 15 | K ochraně různých obvodů |
| 12 | OUTLET | 15 | Zásuvka příslušenství |
| 13 | R WIPER | 15 | Zadní stěrač* |
| 14 | CIGAR | 15 | Zapalovač cigaret |
| 15 | – | – | – |
| 16 | HEATER | 10 | Klimatizace |
| 17 | MIRROR | 10 | Ovládání zrcátka |
| 18 | ST SIG | 10 | Signál motorku pro startování |
| 19 | – | – | – |
| 20 | AUDIO | 7,5 | Audio systém |
| 21 | M.DEF | 7,5 | Rozmrazování zrcátka * |
| 22 | AFS | 7,5 | Systém adaptivního předního osvětlení * |
| 23 | – | – | – |
| 24 | ENG | 20 | Systém řízení motoru |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | P.WIND | 25 | Napájení okna |
| 31 | – | – | – |
| 32 | F WIPER | 25 | Stěrač a ostřikovač předního skla |
| 33 | – | – | – |
| 34 | – | – | – |
| * Některé modely | |||
Mazda 3 (2012-2013) – schéma pojistkové skříňky
Rok výroby: 2012, 2013.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda 3 (2012-2013) je pojistka 14 v pojistkové skříňce na straně spolujezdce.

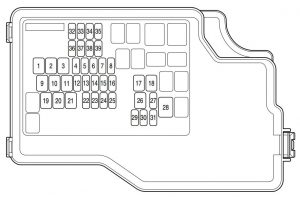

Blok pojistek (motorový prostor)
| Poloha | Popis | Amp [A] | Popis |
| 1 | DCDC * 1 | – | – |
| FAN 2*2 | 40 | Ventilátor chlazení * | |
| 2 | ENG MAIN | 40 | Systém řízení motoru |
| 3 | BTN 1 | 50 | K ochraně různých obvodů |
| 4 | A / C MAG | 7,5 | Klimatizace |
| 5 | H / L HI | 20 | Dálková světla |
| 6 | FOG | 15 | Mlhová světla* |
| 7 | H/L WASH | – | – |
| 8 | SUNROOF | 15 | Otevírací střecha * |
| 9 | HEATER*1 | 40 | Klimatizace |
| F.DEF RH * 2 | – | – | |
| 10 | EVVT * 1 | 20 | Systém řízení motoru |
| F.DEF LH * 2 | – | – | |
| 11 | FAN 1 | 40 | Ventilátor chlazení * |
| 12 | ROOM | 15 | Vnitřní osvětlení |
| 13 | TCM | 15 | Systém řízení motoru * |
| 14 | DSC | 20 | Systém dynamického řízení stability * |
| 15 | BTN 2 | 7,5 | K ochraně různých obvodů |
| 16 | AT PUMP | – | – |
| 17 | PTC * 1 | – | – |
| HEATER*2 | 40 | Klimatizace | |
| 18 | INJ | 30 | Systém řízení motoru * |
| 19 | R.DEF | 30 | Rozmrazování zadního okna |
| 20 | IGKEY 2 | 40 | K ochraně různých obvodů |
| 21 | IGKEY 1 | 40 | K ochraně různých obvodů |
| 22 | HORN | 15 | Klaksón |
| 23 | STOP | 15 | Stop světla |
| 24 | ENG + B | 10 | Systém řízení motoru |
| 25 | FUEL PUMP | 25 | Systém napájení |
| 26 | ABS | 40 | ABS |
| 27 | SEAT WARM | 20 | Vyhřívání sedadel * |
| 28 | EHPAS | 80 | Posilovač řízení |
| 29 | – | – | – |
| 30 | ABS IG | 7,5 | ABS |
| 31 | SWS | 7,5 | Airbag |
| 32 | H / L LO RH | 15 | Mlhová světla (RH) |
| 33 | H / L LO LH | 15 | Mlhová světla (LH) |
| 34 | ILLUM | 7,5 | Osvětlení přístrojové desky |
| 35 | TAIL | 15 | Zadní světla;
Světla na poloze; Osvětlení registrační značky. |
| 36 | ENG INJ | 15 | Systém řízení motoru |
| 37 | ENG BAR | 15 | Systém řízení motoru |
| 38 | ENG INJ * 1 | Systém řízení motoru | |
| ENG BAR 2*2 | 20 | Systém řízení motoru | |
| 39 | EHPAS IG * 1 | – | – |
| ETV * 2 | 15 | Systém řízení motoru | |
| * Některé modely
* 1 SKYACTIV-G 2.0 * 2 MZR 2.0, MZR 2.3 DISI Turbo a MZR 2.5 |
|||

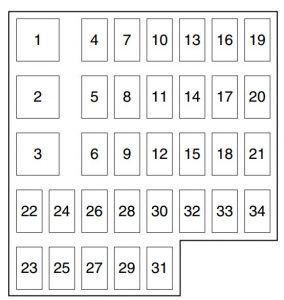

Blok pojistek (strana spolujezdce)
| Poloha | Popis | Amp [A] | Popis |
| 1 | BOSE | – | – |
| 2 | P SEAT | 30 | Sedadlo elektrické * |
| 3 | P.WIND | 30 | Napájení okna |
| 4 | D LOCK | 25 | Motor zámku dveří |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | ESCL | – | – |
| 8 | SAS | 15 | Airbag |
| 9 | – | – | – |
| 10 | HAZARD | 15 | Výstražná světla;
Směrovky. |
| 11 | METER | 15 | Přístrojová deska |
| 12 | OUTLET | 15 | Zásuvka příslušenství |
| 13 | R WIPER | 15 | Stěrač a ostřikovač zadního okna * |
| 14 | CIGAR | 15 | Zásuvka příslušenství;
Zapalovač. |
| 15 | – | – | – |
| 16 | HEATER | 10 | Klimatizace |
| 17 | MIRROR | 10 | Ovládání zrcátka |
| 18 | ST SIG | 10 | Systém kontroly motoru |
| 19 | – | – | – |
| 20 | AUDIO | 7,5 | Audio systém |
| 21 | M.DEF | 7,5 | Rozmrazování zrcátka * |
| 22 | AFS | 7,5 | Systém adaptivního předního osvětlení * |
| 23 | – | – | – |
| 24 | ENG | 20 | Systém kontroly motoru |
| 25 | – | – | – |
| 26 | METER2 | – | – |
| 27 | – | – | – |
| 28 | AUDIO2 | – | – |
| 29 | – | – | – |
| 30 | P.WIND | 25 | Napájení okna |
| 31 | – | – | – |
| 32 | F WIPER | 25 | Stěrač a ostřikovač předního skla |
| 33 | BOSE 2 | 25 | Model vybavený systémem Bose® Sound System * |
| 34 | – | – | – |
| * Některé modely | |||
Mazda 3 (2014) – schéma pojistky
Rok výroby: 2014, 2015.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda 3 (2014) je pojistka 11 v pojistkové skříňce nalevo.
Blok pojistek (motorový prostor)
| Poloha | Popis | Amp [A] | Popis |
| 1 | FOG | 15 | Světlomety fendinebbia * |
| 2 | H / L HI | 20 | Světlomety abbaglianti * |
| 3 | H / CLEAN | 20 | – |
| 4 | STOP | 10 | Světlomety stop |
| 5 | ROOM | 15 | Vnitřní osvětlení |
| 6 | ENG + B | 7,5 | Systém kontroly motoru |
| 7 | FUEL WARM | – | – |
| 8 | HAZARD | 25 | Světlomety nouzového osvětlení;
Směrovky. |
| 9 | ABS / DSCS | 30 | ABS;
Systém kontroly dynamické stability. |
| 10 | METER2 | 7,5 | – |
| 11 | AUDIO2 | 7,5 | Audio systém |
| 12 | BOSE | 25 | Model vybavený Bose ® Sound System * |
| 13 | AUDIO1 | 15 | Audio systém |
| 14 | FUEL PUMP | 15 | Systém napájení |
| 15 | HID R DRL | 15 | Světlomet (pravý) * 1;
Denní světla |
| 16 | AT PUMP | 15 | – |
| 17 | HORN | 15 | Klaksón |
| 18 | TAIL | 15 | Zadní světlomety;
Světlomety registrační značky; Světlomety parkovací; Přední obrysová světla. |
| 19 | CNG | – | – |
| 20 | AT | 15 | Systém kontroly motoru |
| 21 | R.WIPER | 15 | Stěrač zadního okna * |
| 22 | A / C | 7,5 | Klimatizace |
| 23 | ENGINE3 | 15 | Systém řízení motoru |
| 24 | ENGINE2 | 15 | Systém řízení motoru |
| 25 | ENGINE1 | 15 | Systém řízení motoru |
| 26 | GLOW SIG | 5 | – |
| 27 | EVVT | 20 | Systém řízení motoru |
| 28 | WIPER | 20 | Stěrač a ostřikovač předního skla |
| 29 | DCDC REG | – | – |
| 30 | – | – | – |
| 31 | ADD FAN DE | – | – |
| 32 | P.WINDOW1 | 30 | Elektrická okna |
| 33 | H / LOW R | 15 | Mlhová světla (pravá) * 2 |
| 34 | H/L LOW L HID L | 15 | Světlomet (levý) * 1;
Světlomet mlhový (levý) * 2 |
| 35 | METER1 | 10 | Měřicí přístroj |
| 36 | IG2 | 30 | K ochraně různých obvodů |
| 37 | – | – | – |
| 38 | FAN DE | – | – |
| 39 | DCDC DE | – | – |
| 40 | SRS1 | 7,5 | Airbag |
| 41 | ENGINE. IG1 | 15 | Systém řízení motoru |
| 42 | C / U IG1 | 15 | K ochraně různých obvodů |
| 43 | – | – | – |
| * 1 S xenonovými světly
* 2 S halogenovými světly |
|||
Blok pojistek (levá strana)
| Poloha | Popis | Amp [A] | Popis |
| 1 | P.SEAT D | 30 | Elektrické křeslo * |
| 2 | D LOCK | 25 | Motor zámku dveří |
| 3 | P.WINDOW2 | 25 | Elektrická okna |
| 4 | SEAT WARM | 20 | Vyhřívání sedadla * |
| 5 | R.OUTLET3 | 15 | Zásuvka na příslušenství |
| 6 | SRS2 / ESCL | 15 | Senzor hmotnosti sedadla * |
| 7 | SUNROOF | 10 | Otevírací střecha * |
| 8 | M.DEF | 7,5 | De-ice zrcátko * |
| 9 | R.OUTLET1 | – | – |
| 10 | MIRROR | 7,5 | Ovládání zrcátka |
| 11 | F.OUTLET | 15 | Zásuvka na příslušenství
Zapalovač cigaret; |
| 12 | AT IND | 7,5 | Indikátor změny AT |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| * Některé modely | |||
Mazda 3 (2015-2016) – schéma motorového prostoru pojistek
Rok výroby: 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda 3 (2015-2016) je pojistka 11 v pojistkové skříňce nalevo.
Blok pojistek (motorový prostor)
| Poloha | Popis | Amp [A] | Popis |
| 1 | FOG | 15 | Světlomety fendinebbia * |
| 2 | H / L HI | 20 | Světlomety abbaglianti * |
| 3 | H / CLEAN | 20 | – |
| 4 | STOP | 10 | Světlomety stop |
| 5 | ROOM | 15 | Vnitřní osvětlení |
| 6 | ENG + B | 7,5 | Systém kontroly motoru |
| 7 | FUEL WARM | – | – |
| 8 | HAZARD | 25 | Světlomety pro nouzové situace;
Směrovky. |
| 9 | ABS / DSCS | 30 | ABS;
Systém dynamické kontroly stability. |
| 10 | METER2 | 7,5 | – |
| 11 | AUDIO2 | 7,5 | Audio systém |
| 12 | BOSE | 25 | Model vybavený systémem Bose ® Sound System * |
| 13 | AUDIO1 | 15 | Audio systém |
| 14 | FUEL PUMP | 15 | Systém napájení |
| 15 | HID R DRL | 15 | Světlomet (pravý) * 1;
Denní světla |
| 16 | AT PUMP | 15 | – |
| 17 | HORN | 15 | Klakson |
| 18 | TAIL | 15 | Zadní světla;
Světla registrační značky; Parkovací světla; Přední obrysová světla. |
| 19 | CNG | – | – |
| 20 | AT | 15 | Systém kontroly motoru |
| 21 | R.WIPER | 15 | Stěrač zadního okna * |
| 22 | A / C | 7,5 | Klimatizace |
| 23 | ENGINE3 | 15 | Systém řízení motoru |
| 24 | ENGINE2 | 15 | Systém řízení motoru |
| 25 | ENGINE1 | 15 | Systém řízení motoru |
| 26 | GLOW SIG | 5 | – |
| 27 | EVVT | 20 | Systém řízení motoru |
| 28 | WIPER | 20 | Stěrač a ostřikovač čelního skla |
| 29 | DCDC REG | – | – |
| 30 | – | – | – |
| 31 | ADD FAN DE | – | – |
| 32 | P.WINDOW1 | 30 | Elektrická okna |
| 33 | H / LOW R | 15 | Hlavní světla (pravá) * 2 |
| 34 | H/L LOW L HID L | 15 | Hlavní světlomet (levý) * 1;
Mlhové světlo (levé) * 2 |
| 35 | METER1 | 10 | Přístrojová deska |
| 36 | IG2 | 30 | K ochraně různých obvodů |
| 37 | – | – | – |
| 38 | FAN DE | – | – |
| 39 | DCDC DE | – | – |
| 40 | SRS1 | 7,5 | Airbag |
| 41 | ENGINE. IG1 | 15 | Systém řízení motoru |
| 42 | C / U IG1 | 15 | K ochraně různých obvodů |
| 43 | – | – | – |
| * 1 S xenonovými světly
* 2 S halogenovými světly |
|||
Blok pojistek (levá strana)
| Poloha | Popis | Amp [A] | Popis |
| 1 | P.SEAT D | 30 | Elektrické sedadlo * |
| 2 | D LOCK | 25 | Motor zámku dveří |
| 3 | P.WINDOW2 | 25 | Elektrická okna |
| 4 | SEAT WARM | 20 | Vyhřívání sedadla * |
| 5 | R.OUTLET3 | 15 | Zásuvka příslušenství |
| 6 | SRS2 / ESCL | 15 | Senzor hmotnosti sedadla * |
| 7 | SUNROOF | 10 | Otevírací střecha * |
| 8 | M.DEF | 7,5 | Ohřívač zrcátka * |
| 9 | R.OUTLET1 | – | – |
| 10 | MIRROR | 7,5 | Ovládání zrcátka |
| 11 | F.OUTLET | 15 | Zásuvka příslušenství
Zapalovač cigaret; |
| 12 | AT IND | 7,5 | Ukazatel změny převodového stupně AT |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| * Některé modely | |||
Mazda 3 (2017) – schéma pojistky
Rok výroby: 2017.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda 3 (2017) je pojistka 11 v pojistkové skříňce nalevo.
Blok pojistek (motorový prostor)
| Poloha | Popis | Amperáže [A] | Popis |
| 1 | FOG | 15 | Světlomety mlhové světla * |
| 2 | H / L HI | 20 | Světlomety anabbaglianti * |
| 3 | H / CLEAN | 20 | – |
| 4 | STOP | 10 | Světlomety stop |
| 5 | ROOM | 15 | Vnitřní osvětlení |
| 6 | ENG + B | 7,5 | Systém řízení motoru |
| 7 | FUEL WARM | – | – |
| 8 | HAZARD | 25 | Světlomety nouzové;
Směrovky. |
| 9 | ABS / DSCS | 30 | ABS;
Systém dynamického řízení stability |
| 10 | METER2 | 7,5 | – |
| 11 | AUDIO2 | 7,5 | Audio systém |
| 12 | BOSE | 25 | Model vybavený Bose ® Sound System * |
| 13 | AUDIO1 | 15 | Audio systém |
| 14 | FUEL PUMP | 15 | Systém napájení |
| 15 | HID R DRL | 15 | Světlomet (pravý) * 1;
Světlomety denní |
| 16 | AT PUMP | 15 | – |
| 17 | HORN | 15 | Klaksón |
| 18 | TAIL | 15 | Světlomety zadní;
Světlomety evidenční; Osvětlení parkování; Světlomety polohy přední boční. |
| 19 | ST HEATER | 15 | Vyhřívaný volant * |
| 20 | W | 15 | Systém řízení mostu motoru |
| 21 | R.WIPER | 15 | Stěrač zadního skla * |
| 22 | A / C | 7,5 | Klimatizace |
| 23 | ENGINE3 | 15 | Systém řízení motoru |
| 24 | ENGINE2 | 15 | Systém řízení motoru |
| 25 | ENGINE3 | 15 | Systém řízení motoru |
| 26 | GLOW SIG | 5 | – |
| 27 | EVVT | 20 | Systém řízení motoru |
| 28 | WIPER | 20 | Stěrač a ostřikovač předního skla |
| 29 | DCDC REG | 30 | – |
| 30 | EPB L FUEL.P2 | 30 | Elektrická parkovací brzda (EPB) (levá) |
| 31 | ADD FAN DE | 40 | – |
| 32 | P.WINDOW1 | 30 | Elektrická okna |
| 33 | H / LOW R | 15 | Hlavní světla (pravá) * 2 |
| 34 | H/L LOW L HID L | 15 | Světlomet (levý) * 1;
Světlomet s tlumeným světlem (levý) * 2 |
| 35 | METER1 | 10 | Měřicí přístroj |
| 36 | IG2 | 30 | K ochraně různých obvodů |
| 37 | EPB R LPG | 30 | Elektrická parkovací brzda (EPB) (pravá) * |
| 38 | FUEL.P3 FAN DE | 40 | – |
| 39 | DCDC DE | 40 | – |
| 40 | SRS1 | 7,5 | Airbag |
| 41 | ENGINE. IG1 | 15 | Systém řízení motoru |
| 42 | C / U IG1 | 15 | K ochraně různých obvodů |
| 43 | METER3 | 10 | – |
| * 1 S xenonovými světly
* 2 S halogenovými světly |
|||
Blok pojistek (levá strana)
| Poloha | Popis | Amperáže [A] | Popis |
| 1 | P.WINDOW3 P.SEAT D | 30 | Elektrické sedadlo * |
| 2 | D LOCK | 25 | Motor zámku dveří |
| 3 | P.WINDOW2 | 25 | Elektrická okna |
| 4 | SEAT WARM | 20 | Vyhřívání sedadla * |
| 5 | R.OUTLET3 | 15 | Zásuvka příslušenství |
| 6 | SRS2 / ESCL | 15 | Airbag |
| 7 | SUNROOF | 10 | Otevírací střecha * |
| 8 | M.DEF | 7,5 | Ohřívač zrcátka * |
| 9 | R.OUTLET1 | 15 | – |
| 10 | MIRROR | 7,5 | Ovládání zrcátka |
| 11 | F.OUTLET | 15 | Zásuvka příslušenství |
| 12 | W IND | 7,5 | Indikátor změny převodového stupně AT |
| 13 | SRS1 | 7,5 | – |
| 14 | METER1 | 10 | – |
| 15 | C / U IG1 | 15 | – |
| * Některé modely | |||
Mazda 3 (2019-2020) – schéma pojistky
Rok výroby: 2019, 2020.
Pojistky zapalovač cigaret (zásuvka napájení): F15 a F30 v pojistkové skříňce motorového prostoru.
Schéma pojistky v kabině
Poloha pojistkové skříňky
Nachází se na levé straně vozidla, za krytem.

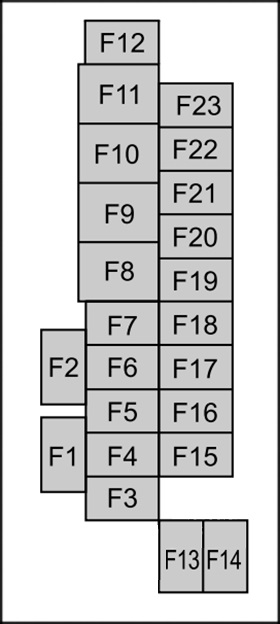

Schéma pojistkové skříňky
Přiřazení pojistek v kabině (2019, 2020)
| Nr | Amp [A] | Popis |
|---|---|---|
| Nr | Amp [A] | Popis |
| F1 | – | Nepoužívá se |
| F2 | – | Nepoužívá se |
| F3 | – | Nepoužívá se |
| F4 | 15 A | Elektrické zámky dveří (řidič) |
| F5 | 15 A | Elektrické zámky dveří (spolujezdec) |
| F6 | – | Nepoužívá se |
| F7 | – | Nepoužívá se |
| F8 | – | Nepoužívá se |
| F9 | 30 A | Elektrická okna (ovládání) |
| F10 | 30 A | Elektrická okna (spolujezdec) |
| F11 | 30 A | Elektrické sedadlo (řidič) (některé modely) |
| Nr | Amp [A] | Popis |
|---|---|---|
| F12 | – | Nepoužívá se |
| F13 | 15 A | Audio |
| F14 | – | Nepoužívá se |
| F15 | 15 A | Zámek zadních dveří |
| F 16 | 15 A | Osvětlení |
| F17 | 10 A | Brzdová světla |
| F18 | 10 A | Zadní světla |
| F19 | 10 A | Zadní směrovky |
| F20 | 10 A | Zadní světla |
| F21 | 10 A | Zadní světla |
| F22 | 7,5 A | Elektrické blokování řízení (některé modely) |
| F23 | – | Nepoužívá se |
Schéma pojistky v motorovém prostoru

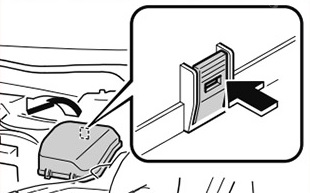

Poloha rozváděče pojistek

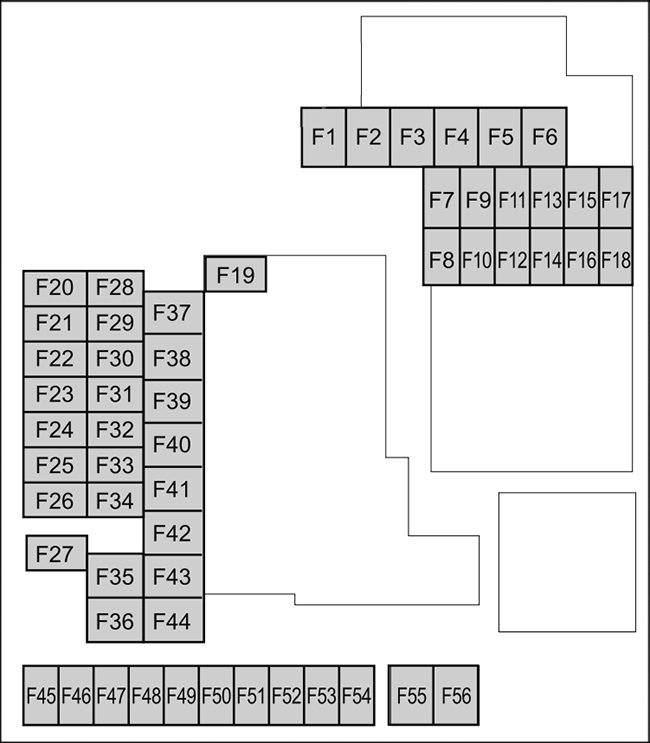

Schéma rozváděče pojistek
Přiřazení pojistek v motorovém prostoru (2019, 2020)
| Nr | Amp [A] | Popis |
|---|---|---|
| Nr | Amp [A] | Popis |
| F1 | – | Nepoužívá se |
| F2 | 20 A | Ohřívač čelního skla (některé modely) |
| F3 | 30 A | Systém řízení motoru |
| F3 | 20 A | Nepoužívá se |
| F4 | 20 A | S-VT |
| F5 | 40 A | Systém řízení motoru |
| F6 | 20 A | Nepoužívá se |
| F7 | 15 A | Nepoužívá se |
| F7 | 20 A | Palivové čerpadlo |
| F8 | 15 A | Systém řízení motoru |
| F9 | 15 A | Systém řízení převodovky (některé modely) |
| F10 | 15 A | Systém řízení motoru |
| F11 | 7,5 A | Klimatizace |
| F12 | 15 A | Systém řízení motoru |
| F13 | 15 A | Nepoužívá se |
| F14 | 20 A | Vyhřívání předních sedadel (některé modely) |
| F15 | 20 A | Nepoužívá se |
| F 16 | 15 A | K ochraně různých obvodů |
| F17 | – | Nepoužívá se |
| F18 | 15 A | Zásuvka příslušenství |
| F19 | 60 A | Systém asistence řízení |
| F20 | 15 A | Světlomet (levý) 1 |
| F21 | 15 A | Světlomet (pravý) 1 |
| F22 | 15 A | K ochraně různých obvodů |
| F23 | 30 A | ABS;
Systém řízení dynamické stability (EPS). |
| F24 | 15 A | Světlomet (levý) 2 |
| F25 | 15 A | Světlomet (pravý) 2 |
| F26 | 7,5 A | Diagnostika na palubě |
| Nr | Amp [A] | Popis |
|---|---|---|
| F27 | 25 A | K ochraně různých obvodů |
| F28 | 25 A | K ochraně různých obvodů |
| F29 | 15 A | Stěrač |
| F30 | 15 A | Zásuvka příslušenství |
| F31 | 15 A | Klaksón |
| F32 | – | Nepoužívá se |
| F33 | – | Nepoužívá se |
| F34 | – | Nepoužívá se |
| F35 | 50A | ABS;
Systém kontroly dynamické stability. |
| F36 | – | Nepoužívá se |
| F37 | 40 A | Ohřívač zadního skla |
| F38 | 50 A | K ochraně různých obvodů |
| F39 | – | Nepoužívá se |
| F40 | 40 A | Klimatizace |
| F41 | – | Nepoužívá se |
| F42 | 20 A | Stěrač |
| F43 | 30 A | Ventilátor chlazení |
| F44 | 30 A | K ochraně různých obvodů |
| F45 | 10 A | Systém kontroly motoru |
| F46 | 15 A | Audio |
| F47 | 15 A | K ochraně různých obvodů |
| F48 | 7,5 A | Airbag |
| F49 | 15 A | Sada směrovek |
| F50 | 15 A | Vnitřní osvětlení |
| F51 | 25 A | Audio systém |
| F52 | 10 A | Otevírací střecha (některé modely) |
| F53 | 15 A | Systém kontroly motoru |
| F54 | 15 A | i-ACTIVSENSE |
| F55 | 50 A | Nepoužívá se |
| F56 | 50 A | Nepoužívá se |
O Mazda 3 (2004-2020)
Mazda 3, uvedená na trh v roce 2004, je populární kompaktní automobil známý svým sportovním designem a spolehlivostí. Tento model je dostupný v různých verzích karoserie, včetně sedan a hatchback, a nabízí širokou škálu motorových možností, které zahrnují benzínové a naftové motory s různými výkony. Mazda 3 je oceňována pro své jízdní vlastnosti, pohodlí a moderní technologie, které zahrnují pokročilé bezpečnostní funkce a infotainment systémy. V průběhu let prošla několika modernizacemi, které zlepšily její výkon, efektivitu a celkový vzhled.
Schéma pojistkové skříňky Mazda 3
Tato stránka zobrazuje schéma pojistkové skříňky pro model Mazda 3, která je nezbytná pro identifikaci a výměnu pojistek. Typická umístění pojistkové skříňky pro tento automobil jsou pod kapotou a v interiéru vozidla, obvykle v blízkosti palubní desky. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a správnou funkci vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
