Mazda 323 – pojistková skříňka
Mazda 323 – schéma pojistky
Rok výroby:
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda 323 je pojistka 3(?) v pojistkové skříňce.
Pojistková skříňka v motorovém prostoru

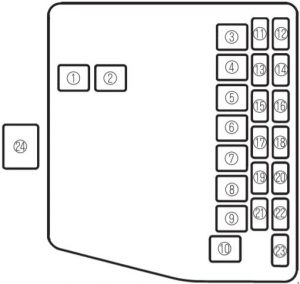

Mazda 323 – schéma pojistkové skříňky – motorový prostor
| Nr | Amp [A] | Popis |
| 1 | 40 | Topení |
| 2 | 60 | Systém proti zablokování
brzd; K ochraně různých obvodů. |
| 3 | 60 | K ochraně různých obvodů |
| 4 | 30 | – |
| 5 | 40 | – |
| 6 | – | – |
| 7 | 30 | Chladicí ventilátor |
| 8 | 40 | Vnitřní osvětlení;
Zamykání dveří s elektrickým ovládáním. |
| 9 | 30 | Dodatečný chladicí ventilátor
pro klimatizaci |
| 10 | 30 | Řídicí jednotka motoru |
| 11 | 10 | Klimatizace |
| 12 | 10 | Signál startování |
| 13 | 15 | Klaksón |
| 14 | 15 | Havarijní světla |
| 15 | 15 | Zadní světla |
| 16 | 7.5 | K ochraně různých obvodů |
| 17 | 15 | – |
| 18 | 15 | Mlhová světla |
| 19 | 15 | Brzdová světla |
| 20 | 15 | Pravý světlomet |
| 21 | 15 | Levý světlomet |
| 22 | – | – |
| 23 | 15 | – |
| 24 | 100 | K ochraně všech obvodů |
Pojistková skříňka v prostoru pro cestující
Mazda 323 – schéma pojistkové skříňky – prostor pro cestující
| Číslo | Amp [A] | Popis |
| 1 | 15 | K ochraně různých obvodů |
| 2 | 20 | K ochraně různých obvodů |
| 3 | 15 | Audio systém |
| 4 | 15 | Klimatizace |
| 5 | 10 | K ochraně různých obvodů |
| 6 | – | – |
| 7 | – | – |
| 8 | 10 | Vnitřní osvětlení;
Osvětlení zavazadlového prostoru; Osvětlení prostoru pro cestující. |
| 9 | 10 | – |
| 10 | – | – |
| 11 | 30 | Elektrické zamykání dveří |
| 12 | 30 | – |
| 13 | 20 | Stěrač a ostřikovač
předního skla. |
| 14 | 10 | Řídicí jednotka motoru |
| 15 | 10 | Přístrojová deska |
| 16 | – | – |
| 17 | 30 | Elektrická okna |
O Mazda 323
Mazda 323 je kompaktní automobil, který byl vyráběn japonskou automobilkou Mazda v různých generacích od roku 1964 do roku 2003. Tento model je známý svou spolehlivostí a praktičností, což z něj činí oblíbenou volbu mezi řidiči po celém světě. Mazda 323 byla dostupná v různých karosářských verzích včetně sedanů, hatchbacků a kombi. Pokud jde o motorové možnosti, Mazda 323 nabízela různé benzinové a naftové motory s různými výkony, což umožňovalo zákazníkům vybrat si podle svých preferencí a potřeb. Tento model byl také známý svou dobrou ovladatelností a pohodlnou jízdou.
Schéma pojistkové skříňky Mazda 323
Tato stránka zobrazuje schéma pojistkové skříňky pro model Mazda 323, která je nezbytná pro správnou údržbu a opravy vozidla. V typickém modelu Mazda 323 se pojistková skříňka nachází pod přístrojovou deskou na straně řidiče a další může být umístěna v motorovém prostoru. Diagramy na této stránce jasně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci a správném použití.
