Range Rover P38A (1994-2002) – pojistková skříňka
Range Rover P38A (1994-2002) – schéma pojistkové skříně
Rok výroby: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Pojistka zapalovače cigaret (zásuvka napájení) v Range Rover P38A (1994-2002) je pojistka 8 v pojistkové skříni.

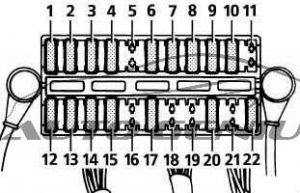

Pojistková skříň v pravém sedadle
| Číslo | Amp [A] | Popis |
| 1 | 10 | Přístrojová deska;
Hodiny; Rádio; Sada spínačů centrální konzoly. |
| 2 | 30 | Pravé zadní okno;
Vyhřívání sedadel. |
| 3 | 5 | Kontrolér EAT – Napájení z baterie |
| 4 | 30 | Kontrolér pojistkové skříně –
napájení z baterie. |
| 5 | – | Rezerva |
| 6 | 10 | Přídavné zrcátko;
Rezerva 1 zapalování; Osvětlení sluneční clony; Do 99MY: Napájení zapalování EAT; Napájení zapalování pojistkové skříně. |
| 7 | 10 | Do 99MY:
Airbag Po 99MY: Kontrolér EAT napájení zapalování; napájení zapalování ECU pojistkové skříně. |
| 8 | 30 | Telefon do auta;
Rádio; zapalovač cigaret přední; HEVAC. Do 99MY: Zesilovač antény. |
| 9 | 20 | Zesilovač přední ICE;
Dveře pravé a levé; Baterie 2. |
| 10 | 30 | Baterie sedadla pravého 1;
Baterie sedadla pravého 2; Baterie bederního sedadla pravého; Baterie zadního polštáře 1; Baterie nastavení dopředu/dozadu 1; Baterie předních sedadel 2; Baterie opěradla 2; Baterie opěrky hlavy 2. |
| 11 | – | Rezerva |
| 12 | 30 | Vyhřívané zadní sklo;
Zadní sklo nalevo. |
| 13 | 20 | Elektromagnetický ventil blokování převodovky;
Otevíratelná střecha; Do 99MY: Elektromagnetický ventil blokování klíče. |
| 14 | 30 | Centrální zamykání zadních dveří;
Odemknutí dveří paliva; Napájení z baterie přívěsu. |
| 15 | 20 | Zesilovače zadního ICE;
Vnitřní osvětlení/nákladový prostor; Subwoofer ICE; Přídavné osvětlení zadní pravé; Dálkový přijímač RF; Centrální zamykání zadních dveří; Zadní stěrač. |
| 16 | 30 | Rezerva |
| 17 | 10 | Napájení spínače brzdy;
Do 99MY: Signál zapnutí HEVAC; Spínače pneumatického odpružení. |
| 18 | 30 | Napájení baterie 6. stanice |
| 19 | – | Rezerva |
| 20 | 30 | Baterie sedadla nalevo 1;
Baterie sedadla nalevo 2; Baterie bederního sedadla; Baterie zadního polštáře 1; Baterie nastavení dopředu/dozadu 1; Baterie opěradla 2; Baterie předního polštáře 2; Baterie opěrky hlavy 2. |
| 21 | – | Rezerva |
| 22 | 30 | Baterie v levých dveřích 1
(pouze přední sklo); Baterie v pravých dveřích 2 (pouze přední sklo). |

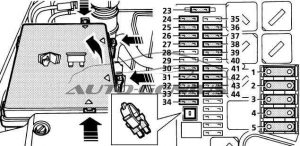

Pojistková skříň v motorovém prostoru
| Číslo | Amp [A] | Popis |
| 1 | 60 | * |
| 2 | 50 | Rezerva |
| 3 | 40 | Čerpadlo ABS |
| 4 | 60 | * |
| 5 | 60 | * |
| 23 | 10 | Airbag SRS |
| 24 | 5 | ABS |
| 25 | 20 | Přední stěrač;
Mytí světlometů. |
| 26 | 20 | Řídicí systém motoru (EMS) |
| 27 | 10 | Kompresor klimatizace |
| 28 | 30 | Zapalovací cívky – benzínové motory |
| 15 | Chladicí ventilace – dieselové motory | |
| 29 | 10 | Pneumatické odpružení |
| 30 | 30 | Přední sklo s vyhříváním |
| 31 | 30 | Klimatizace |
| 32 | 30 | Přední sklo s vyhříváním |
| 33 | 5 | Diagnostika;
Signální přístroj na baterii. |
| 34 | 30 | Ventilátor topení |
| 35 | 10 | Klimatizace;
Pneumatické odpružení. |
| 36 | 30 | Klimatizace |
| 37 | 30 | Systém řízení motoru (EMS) |
| 38 | 30 | ABS |
| 39 | 20 | Čerpadlo paliva |
| 40 | 40 | Startování;
Pneumatické odpružení. |
| 41 | 20 | Klakson |
| 42 | 10 | Vytápění a ventilace,
blokování tlačítek |
| 43 | 30 | Ventilátor topení |
| 44 | 30 | Systém řízení motoru (EMS) |
O Range Rover P38A (1994-2002)
Range Rover P38A, vyráběný v letech 1994 až 2002, je známý svou robustností a luxusním designem. Tento model, který následoval po klasickém Range Roveru, přinesl množství technologických vylepšení a komfortních prvků. P38A byl dostupný s různými motorizacemi, včetně benzínových motorů V8 o objemu 4.0 a 4.6 litru, které poskytovaly silný výkon a plynulou jízdu. Interiér vozidla byl vybaven kvalitními materiály a moderními technologiemi, což z něj činilo ideální volbu pro ty, kteří hledají kombinaci terénních schopností a městského pohodlí.
Schéma pojistkové skříně Range Rover P38A
Tato stránka zobrazuje schéma pojistkové skříně pro Range Rover P38A, která je nezbytná pro správnou údržbu a opravy vozidla. Typická umístění pojistkových skříněk v tomto modelu jsou pod kapotou a v interiéru vozidla, obvykle pod palubní deskou. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických obvodů a ochranu před přetížením.
