Lada Granta (2011-2021) – pojistková skříňka
Lada Granta – schéma pojistek
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Pojistka zapalovače cigaret (zásuvka napájení) v Lada Granta je pojistka 20, 25 nebo 27 (15A) v pojistkové skříňce v kabině.
Kabina

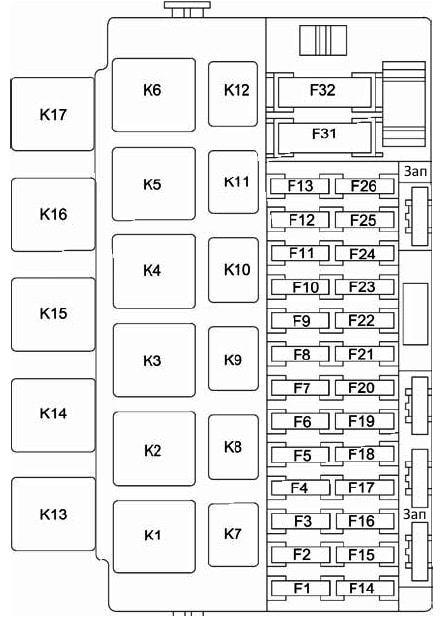

Hlavní panel pojistek a relé se nachází v kabině, pod přístrojovou deskou na straně řidiče.
Typ 1
| F1 | 15A Řídicí jednotka motoru;
Relé elektrického ventilátoru chlazení; Vstřikovače paliva. |
| F2 | 30A Elektrická okna |
| F3 | Alarm 15A |
| F4 | 20A Stěrač čelního skla;
Airbag. |
| F5 | Relé 15A (svorka 15) |
| F6 | 7.5A Světla zpátečky |
| F7 | 7,5A Řídicí jednotka motoru |
| F8 | 25A Vyhřívané zadní sklo |
| F9 | 5A Boční světla na pravé straně |
| F10 | 5A Boční žárovky na levé straně |
| F11 | 5A Zadní mlhové světlo |
| F12 | 7,5A Mlhové světlo, pravý reflektor |
| F13 | 7,5A Mlhové světlo, levý reflektor |
| F14 | 10A Dálkové světlo, pravý reflektor |
| F15 | 10A Dálkové světlo, levý reflektor |
| F 16 | 10A Mlhové světlo vpravo |
| F17 | 10A Mlhová světla vlevo |
| F18 | 20A Vyhřívaná přední sedadla;
Zapalovač cigaret. |
| F19 | 10A ABS |
| F20 | 15A Klakson, zapalovač cigaret;
Zamykání zavazadlového prostoru; Diagnostický konektor. |
| F21 | 15A Palivové čerpadlo;
Pojistka palivového čerpadla. |
| F22 | 15A Dálkové ovládání pro centrální zamykání |
| F23 | 10A Denní světla |
| F24 | Klimatizace 7,5 A |
| F25 | 10A Vnitřní osvětlení;
Brzdové signály. |
| F26 | 25A ABS |
| F27 | Rezerva |
| F28 | Rezerva |
| F29 | Rezerva |
| F30 | Rezerva |
| F31 | 50A Vyhřívané sklo |
| F32 | 30A Elektrický posilovač řízení;
Klimatizace (pojistka klimatizace). |
Relé
| K1 | Relé elektrických ventilátorů chlazení chladiče |
| K2 | Relé elektrických ventilátorů chlazení chladiče |
| K3 | Přídavné relé startovacího motoru |
| K4 | Relé vypouštění spínače zapalování |
| K5 | Relé alarmu |
| K6 | Relé vyhřívání sedadel;
Relé stěrače. |
| K7 | Relé dálkových světel |
| K8 | Relé klaksonu |
| K9 | Relé potkávacích světel |
| K10 | Relé vyhřívaného zadního skla a vnějších zrcátek |
| K11 | Hlavní relé ECM |
| K12 | Relé palivového čerpadla |
| K13 | Relé světla zpátečky |
| K14 | Relé elektrických ventilátorů chlazení chladiče |
| K15 | Vyhřívané relé předního skla |
| K16 | Vyhřívané relé předního skla |
| K17 | Relé spojky kompresoru klimatizace |

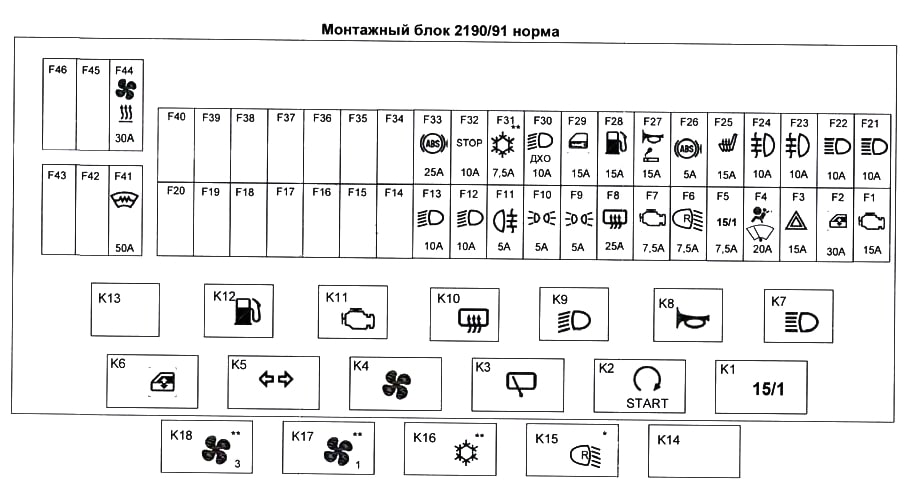

Typ 2
Chráněné komponenty
| F1 | 15A Cívky zapalování, vstřikovače, ECM |
| F2 | 30A Normální, Lux:
Centrální elektronický systém karoserie; Modul dveří řidiče; Standard: Denní světla. |
| F3 | Alarm 10A |
| F4 | 15A ovladač airbagu |
| F5 | 7,5A Svorka 15 zařízení |
| F6 | 7,5A Světlo zpátečky;
Ovladač automatické převodovky (Norm, Lux). |
| F7 | 7,5A Ventil pro vyprazdňování nádrže;
Senzor hmotnostního průtoku vzduchu; Senzor tlaku; Senzor fáze; Senzory koncentrace kyslíku. |
| F8 | 7,5A Vyhřívané zadní sklo |
| F9 | 5A Boční světla vpravo |
| F10 | 5A Boční světla;
Osvětlení přístrojů a klíčů; Osvětlení registrační značky; Osvětlení zavazadlového prostoru; Osvětlení odkládací schránky. |
| F11 | 5A Zadní mlhové světlo |
| F12 | 10A Světlo potkávací, pravý reflektor, elektrický korektor pravého reflektoru; |
| F13 | 10A Světlo potkávací, levý reflektor, elektrický korektor levého reflektoru; |
| F14 | 15A Zapalovač cigaret v zavazadlovém prostoru |
| F15 | 10A Čistič zadního skla, Ostřikovač zadního skla |
| F 16 | 5A Normální, Lux:
Modul dveří řidiče; Standard: Vyhrazeno. |
| F17 | Rezerva |
| F18 | Rezerva |
| F19 | 20A Standard:
Zamykání dveří; Normální, Lux: Rezerva. |
| F20 | Rezerva |
| F21 | 10A Světlo dálkové, pravý reflektor |
| F22 | 10A Světlo dálkové, levý reflektor |
| F23 | 10A Normální, Lux:
Mlhové světlo vpravo; Standard: Rezerva. |
| F24 | 10A Normální, Lux:
Levé mlhové světlo; Standard: Rezerva. |
| F25 | 15A Vyhřívaná přední sedadla |
| F26 | Řídicí jednotka ABS 5A |
| F27 | Zapalovač cigaret 15A |
| F28 | 15A Palivové čerpadlo |
| F29 | 20A Elektronická centrální jednotka karoserie (Normální, Lux);
Stěrač čelního skla, ostřikovač čelního skla. |
| F30 | 10A DHO |
| F31 | 7,5 A Normální, Standard:
Spojka kompresoru klimatizace; Ovladač klimatizace; Standard: Rezervováno. |
| F32 | 7,5A Signál brzdění;
Vnitřní osvětlení. |
| F33 | Řídicí jednotka ABS 25A |
| F34 | 5A Sada směrových světel;
Diagnostický konektor. |
| F35 | 10A Normální, Lux:
Elektronická centrální jednotka karoserie; Standard: Rezerva. |
| F36 | 10A Akustický signál |
| F37 | 10A Multimediální systém |
| F38 | Rezerva |
| F39 | Rezerva |
| F40 | Rezerva |
| F41 | Rezerva |
| F42 | 30A Standard:
Elektrická okna; Normální, Lux: Rezerva. |
| F43 | 50A Normální, Lux:
Ovladač АМТ; Standard: Rezerva. |
| F44 | 30A Ventilátor elektrického topení;
Ovladač automatického klimatizačního systému (Normální, Lux). |
| F45 | 25A Vyhřívané zadní sklo |
| F46 | Rezerva |
Podrobnosti o označení pojistky pro modely z roku 2019
| F1 | 15A Relé elektrického ventilátoru chladiče při nízké rychlosti K18 (ve verzi s klimatizací);
Relé elektrického ventilátoru chladiče při vysoké rychlosti K4; Relé spojky kompresoru klimatizace K10 (ve verzi s klimatizací). |
| 15A Kontrolér systému řízení motoru | |
| 15A Vstřikovače válců, zapalovací cívky 2 × 2 (pro motory s vnitřním spalováním s 8 ventily);
Zapalovací cívky (pro motory s vnitřním spalováním s 16 ventily). |
|
| F2 | 7,5A Ventil tělesa škrticí klapky sacího potrubí (pro motor s vnitřním spalováním s 16 ventily 21127);
Ventil výfuku absorbéru. |
| 7,5A Senzory kyslíku, senzor fáze (pro motor s vnitřním spalováním s 16 ventily);
Senzor hmotnostního průtoku vzduchu (pro motor s vnitřním spalováním s 8 ventily nebo motor s vnitřním spalováním s 16 ventily 21126). |
|
| Spínač 7,5A AMT (ve verzi s kontrolérem AMT) | |
| 7,5A Řídicí jednotka systému monitorování tlaku pneumatik (třída 30) (REZERVA) | |
| F3 | 5A Kontrolér systému proti zablokování/kontrolér stability |
| F4 | 15A Kontrolér airbagu |
| F5 | 7,5A Relé startéru K2;
Kontrolér automatické převodovky; Relé výfuku spínače zapalování K1. |
| 7,5A Relé vyhřívání sedadel K13 (možnost);
Relé vyhřívání zadního skla KB; Relé vyhřívání předního skla K14 (možnost). |
|
| 7,5A Relé palivové pumpy K12 | |
| 7,5A Řídicí jednotka elektricky vyhřívaného předního skla | |
| 7,5A Kontrolér systému řízení motoru | |
| 7,5A Audio systém; Kontrolér elektrického posilovače řízení; Spínač stěrače; Elektronická řídicí jednotka karoserie (možnost); Zámek terminálů ERA-GLONASS; Spínač pedálu spojky (pro manuální převodovku); Spínač pedálu brzdy; Sada ukazatelů; Kontrolér systému zamykání dveří (možnost); Spínač zámku dveří řidiče; |
|
| F6 | 5A Vyhřívaná zrcátka |
| F7 | 10A Dálkové světlo, pravá strana |
| F8 | Dálkové světlo, levá strana 10A |
| F9 | 5A Boční světla vpravo |
| F10 | 5A Osvětlení obrysu na levé straně, |
| 5A Světla registrační značky;
Světlo zavazadlového prostoru (volitelné). |
|
| 5A Osvětlení přístrojů a klíčů | |
| F11 | 5A Světlo zadní antinebbia |
| F12 | 10A Světlo zhasínající, pravá strana |
| F13 | 10A Světlo zhasínající, levá strana |
| F14 | 20A Centrální elektronická řídicí jednotka karoserie |
| 20A Stěrač zadního skla (možnost);
Stříkací ventil skla; Stěrač čelního skla. |
|
| 20A Spínač stěrače na sloupku řízení | |
| F15 | 10A Stěrač zadního skla;
Stříkací ventil zadního skla. |
| F 16 | 7,5 A Směrová světla;
Světlo zpátečky; Kontrolér parkovacího systému (možnost). |
| F17 | 5A Řídicí jednotka systému zamykání dveří |
| F18 | Spínač aktoru zámku zavazadlového prostoru 5/15/20A;
Relé kontroléru aktoru zámku zavazadlového prostoru; Osvětlení zavazadlového prostoru; Řídicí jednotka systému zamykání dveří. |
| F19 | Rezerva |
| F20 | Rezerva |
| F21 | 15A Motor čerpadla paliva |
| F22 | 7,5A Spínač brzdového signálu;
Brzdové signály; Dodatečný brzdový signál. |
| 7,5A Kontrolér systému proti zablokování;
Systém kontroly stability (ABS / ESP); Kontrolér AMT (volitelné). |
|
| F23 | 5A Sada směrových světel |
| Diagnostický konektor 5A | |
| F24 | 10A Relé klaksonu K8 |
| 10A akustický signál | |
| F25 | 15A Zásuvka pro připojení dodatečných zařízení v kabině;
Zapalovač cigaret. |
| F26 | Audio systém 10A |
| 10A Relé vypouštění zapalování K1 | |
| F27 | 10A Mlhové světlo, pravá strana |
| F28 | 10A Mlhové světlo, levá strana |
| F29 | 15A Vyhřívaná přední sedadla |
| F30 | 10A Denní světla |
| F31 | 10A Elektronická řídicí jednotka karoserie: směrová světla; napájení elektronické jednotky karoserie; denní světla |
| F32 | 30A Centrální elektronická jednotka karoserie: elektrická okna; zámky dveří a zavazadlového prostoru; senzor deště; osvětlení odkládací schránky; osvětlení zavazadlového prostoru; vnitřní osvětlení; |
| F33 | 5A Modul dveří řidiče |
| F34 | 7,5A Spojka kompresoru klimatizace (ve verzi s klimatizací nebo klimatizací) |
| 7,5 A Kontrolér pro automatickou kontrolu topného systému | |
| F35 | 15A Kontrolér automatické převodovky |
| 15A Pohon kontroly automatické převodovky | |
| F36 | 15A Alarm: relé K15; relé K16 |
| F37 | Spínač aktivního zámku zavazadlového prostoru 5/15/25A;
Relé kontroly aktivního zámku zavazadlového prostoru; Osvětlení zavazadlového prostoru; Jednotka kontroly systému zamykání dveří. |
| F38 | 10A Denní světla |
| F39 | 15A Zásuvka pro připojení dodatečných zařízení v zavazadlovém prostoru (volitelné) |
| F40 | 10A Pro osvětlení zásuvky přívěsu |
| F41 | 50A Vyhřívané přední sklo |
| F42 | 30A Vyhřívaná vnější zrcátka |
| 30A Vyhřívané zadní sklo | |
| F43 | Kontrolér 50A Т |
| F44 | 30A Ventilátor elektrického vytápění (volitelné) |
| 30A Kontrolér systému automatické klimatizace (volitelné) | |
| F45 | 30A Elektrická okna v předních dveřích |
| 30A Kontrola vnějších zrcátek (volitelné) | |
| F46 | Rezerva |
Relé
| К1 | Relé pro vypouštění spínače pro startování |
| K2 | Přídavné relé startéru |
| KZ | Relé stěrače předního skla;
Relé automatického startování (volitelné). |
| K4 | Relé maximální rychlosti ventilátoru chladiče |
| K5 | Relé otáčení a alarmu;
Relé K15A (automatické startování) (volitelné). |
| KB | Vyhřívané relé zadního skla;
Relé elektrického skla. |
| K7 | Relé dálkových světel |
| К8 | Relé klaksonu |
| K9 | Relé potkávacích světel |
| K10 | Relé spojky kompresoru klimatizace (verze s klimatizací) |
| K11 | Hlavní relé ECM |
| К12 | Relé čerpadla paliva |
| К13 | Relé vyhřívání sedadel (možnost) |
| K14 | Vyhřívané relé předního skla (volitelné) |
| К15 | Relé pro zapnutí couvacích světel |
| К16 | Relé klimatizace |
| К17 | Relé ventilátoru chladiče v režimu automatického startování |
| K18 | Relé ventilátoru chladiče při nízké rychlosti |

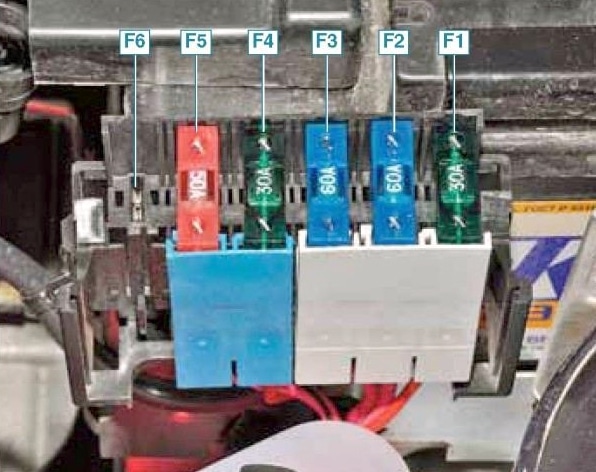

Motorový prostor
Panel se nachází vedle baterie.
Popis
Typ 1
- 30A Světlo potkávací nebo relé hlavní, obvody chráněné pojistkami F1 a F21 bloku montáže v kabině 50A Přední sklo vyhřívané;
- Generátor 60A;
- Generátor 60A;
- 30 / 40A Ventilátor topení;
- 50A Servis řízení elektromechanické;
- 60A blok ABS.
Typ 2
- Generátor 60A;
- Generátor 60A;
- 30/40A Ventilátor chladiče;
- 40A ABS/ESP;
- 25A ABS/ESP;
- Kontrolér elektrického servoriadenia 50A.
Typ 3
- 30A Světlo potkávací nebo relé hlavní, obvody chráněné pojistkami F1 a F21 bloku montáže v kabině;
- Generátor 60A;
- Generátor 60A;
- Ventilátor topení 30A (dotace na pojistku pece);
- 50A Servis řízení elektrické.
