Lada Vesta (2015-2021) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Lada Vesta (2015–2021), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Lada Vesta – schéma pojistkové skříňky
Rok výroby: 2015, 2016, 2017, 2018, 2019, 2020, 2021.

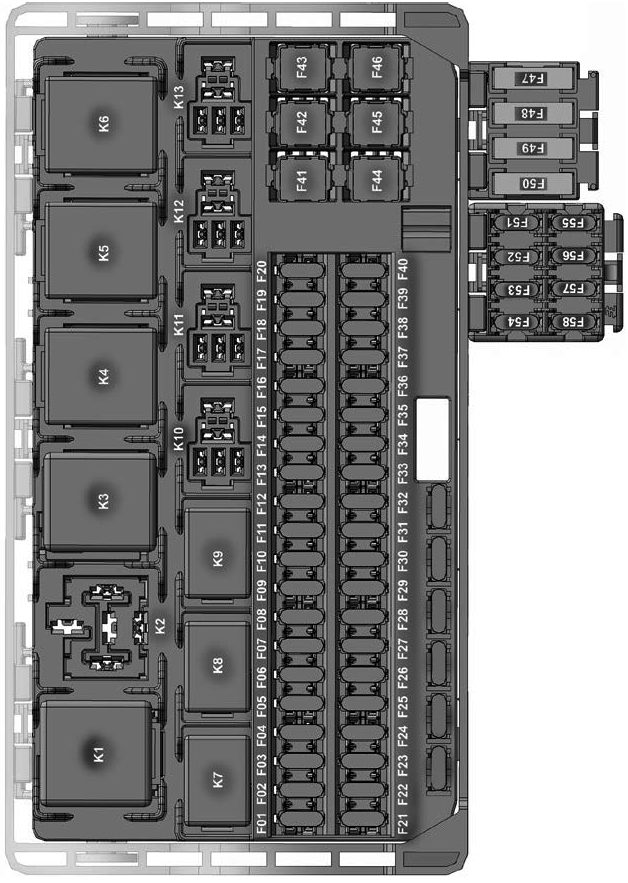

Kabina
Nachází se pod přístrojovou deskou na straně řidiče za ochranným panelem.
Typ 1
| F1 | 15A Ostřikovač předního skla |
| F2 | 5/30A Spínač sloupku řízení pro vnější osvětlení a směrovky |
| F3 | 10A Dálková světla, levý projektor |
| F4 | 5/30A Spínač sloupku řízení pro vnější osvětlení a směrovky |
| F5 | 15A Vyhřívaná sedadla |
| F6 | 5A Boční světla pravého projektoru a pravého zadního světla |
| F7 | 5A Boční světla levého projektoru a levého zadního světla |
| F8 | 5A Zadní mlhové světlo |
| F9 | 3A Pravá boční směrovka |
| F10 | 5A Volič automatické převodovky |
| F11 | 10A Sklopná světla, levý projektor |
| F12 | 15A Směrovky |
| F13 | 10A Řídicí jednotka karoserie |
| F14 | 10A Spínač brzdového světla |
| F15 | 5A Senzor deště;
Senzor světla; Elektrický regulátor světlometů. |
| F 16 | 5A Spínač brzdového světla |
| F17 | 5A Osvětlení odkládací schránky;
Osvětlení zavazadlového prostoru; Osvětlení prahu dveří. |
| F18 | 3A Levá směrovka |
| F19 | 10A Sklopná světla, pravý projektor |
| F20 | 5A Vyhřívaná vnější zrcátka |
| F21 | 15A Pasivní bezpečnostní systém SRS (airbag) |
| F22 | 5A Přístrojová deska |
| F23 | 5A Přístrojová deska |
| F24 | 5A „ERA GLONASS“;
Audio systém. |
| F25 | 5A Systém kontroly stability ESP |
| F26 | 15A Palivové čerpadlo |
| F27 | 5A Parkovací asistent |
| F28 | 5A Elektrický posilovač řízení |
| F29 | 5A Konektor pro osvětlení přívěsu |
| F30 | 5А „GLONAS ERA“ |
| F31 | 5А „GLONAS ERA“ |
| F32 | 10A Automatizovaná převodovka;
Spínač světel zpátečky; Vyhřívané čelní sklo. |
| F33 | 5A Elektrická okna |
| F34 | 5A Spínače senzoru úhlu řízení, tempomatu a multimediálního systému na volantu |
| F35 | 5A Zámek spínačů pro ovládání elektrických oken a elektrického mechanismu zpětných zrcátek |
| F36 | 15A Audio systém;
Diagnostický konektor. |
| F37 | 7,5A Stop světlo pravého zadního světlometu |
| F38 | 7,5A Stop světlo, levé zadní světlo |
| F39 | 10A Denní světla |
| F40 | 10A Dálková světla, levý reflektor |
| F41 | 20A Elektrická zásuvka, zapalovač cigaret |
| F42 | 20A Řídicí jednotka karoserie |
| F43 | 20A Elektrické zámky dveří |
| F44 | 30A Elektrická okna |
| F45 | 30A Ventilátor elektrického topení |
| F46 | 30A Stěrač čelního skla |
| F47 | 25A Dálková světla pravého reflektoru;
Potkávací světla levého bloku – reflektory; Poloha světel levého bloku – reflektory; Levé zadní světlo. |
| F48 | 30A Stěrač čelního skla |
| F49 | 25A Mlhová světla;
Mlhové zadní světlo; Osvětlení registrační značky. |
| F50 | 25A Dálková světla levého reflektoru;
Potkávací světla pravého bloku – reflektory; Poloha světel pravého bloku – reflektory a pravé zadní světlo. |
| F51 | 5A Senzor polohy pedálu spojky |
Typ 2
| F1 | 5А Napájení 1 zařízení terminálu (TU) „Reakce v případě nouze založená na Globálním systému satelitní navigace“ (ERA-GLONASS) |
| F2 | 5A Napájení 1 přístrojové desky (KP) |
| F | 10A Obvod terminálu K15 pro motorový prostor |
| F4 | 10A Obvod světlometu s tlumeným světlem pravého (FBS) |
| F5 | 10A Obvod světlometu s tlumeným světlem levého (FBS) |
| F6 | 5A Signál K15 pro elektrický posilovač řízení (EURU) |
| F7 | 15A Napájení řídicí jednotky airbagů (SNPB) |
| F8 | 5A Napájení systému asistenta parkování (parkovací senzory) |
| F9 | 5A Obvod směrovky pravého (УП). zrcadlo |
| F10 | 3A Obvod zadních mlhových světel (ZPTO) |
| F11 | 3A Obvod směrovek (UP) z levé strany. zrcadlo |
| F12 | 10A Řetězec denního svícení (DRL) |
| F13 | 10A Obvod projektoru světlometů s dálkovým světlem pravého (FDS) |
| F14 | 10A Obvod světlometu s dálkovým světlem levého (FDS) |
| F15 | 5A Obvod vyhřívání vnějších zrcátek |
| F 16 | 5А Sběrnice napájení příslušenství (poloha ACC klíče zapalování) Rádio / multimédia, TU ERA-GLONASS |
| F17 | 5A Řetězec zadních světel polohy (ZDL) |
| F18 | Obvod předních světel 7,5 A (PRGO) |
| F19 | 7,5A Obvod světla brzdového signálu levého |
| F20 | 7,5A Obvod světla brzdového signálu pravého |
| F21 | 15A Napájení modulu elektroniky karoserie (BCM), obvod směrovek |
| F22 | 5А Napájení 2 zařízení terminálů ERA-GLONASS |
| F23 | 5A Napájení 2 přístrojových desek (KP) |
| F24 | 5A Napájení selektoru automatické převodovky (AMT) |
| F25 | 5A Sběrnice pro aktivaci odezvy proudu (VTR) pro blokování dodatečných funkcí elektroniky karoserie (BDFKE) a mechanismu vnějších zrcátek |
| F26 | Sběrnice 5A VTP pro vnitřní osvětlení a zavazadlový prostor |
| F27 | Sběrnice 5A BTP pro obvod spínače brzdy |
| F28 | 15A Napájení konektoru rádia a diagnostiky |
| F29 | 10A Napájení osvětlení přívěsu |
| F30 | 15A Napájení palivové pumpy |
| F31 | Sběrnice 5A VTP pro kontrolu relé ovládání oken a vytápění interiéru |
| F32 | Kolejnice 5А ВТР pro spínač nastavení průtoku světlometů a pro senzor deště a světla (ДДиО) |
| F33 | Pneumatický 5A VTP pro senzor úhlu řízení |
| F34 | 5А Sběrnice VTP pro ovladač AVZ / E8R |
| F35 | 5/25А Napájení pro 1 levý spínač sloupku řízení pro luxusní / neluxusní konfigurace (FDS, GO) |
| F36 | 10A Napájení brzdového světla |
| F37 | 10A Napájení modulu elektroniky karoserie (BCM) |
| F38 | 5/25A Napájení pro 2 spínače sloupku řízení vlevo pro luxus, norma, standard (FBS, DRL) |
| F39 | 20A Napájení spínače sloupku řízení vpravo (stěrač, ostřikovač skel) |
| F40 | 15 / 30A Napájení dodatečných funkcí elektroniky karoserie (BDFKE) / vyhřívaná přední sedadla (standard, norma) |
| F41 | 20A Napájení příslušenství (poloha spínače zapalování ACC), zapalovač. |
| F42 | 20А Elektronika karoserie (ВСМ, napájení sběrnice ВТР) |
| F43 | 20A Elektronika karoserie (ВСМ, napájení zámků dveří) |
| F44 | Elektrická okna 30A |
| F45 | 30A Napájení ventilátoru vytápění interiéru |
| F46 | 30A Napájení předního stěrače (standard, norma) |
| F47 | 25A Napájení dodatečné elektronické jednotky karoserie (EMM) obvod: pravý DS, levý BS, přední GO, pravý DRL |
| F48 | 30A Napájení obvodu dodatečného elektronického modulu karoserie (EMM): přední stěrač |
| F49 | 25A Napájení dodatečné elektronické jednotky karoserie (EMM) obvod: mlhová světla (PTF), zadní mlhová světla (ZPTO), osvětlení registrační značky (ONZ) |
| F50 | 25A Napájení obvodů dodatečné elektroniky karoserie (EMM): levý DO, pravý EC, zadní HE, levý DRL |
| F51 | 15A Napájení relé PTF (ZM, norma) |
| F52 | Napájecí zdroj nabíječky 5A |
| F53 | 5A Napájení tlačítek tempomatu na volantu |
| F54 | Rezerva |
| F55 | 15A Napájení zásuvky 12V v zavazadlovém prostoru |
Relé
| K1 | Napájení osvětlení a vyhřívání sedadel |
| K2 | Rezervní |
| K3 | Vyhřívané zadní sklo |
| K4 | Přední okna |
| K5 | Ventilátor vnitřního vytápění |
| K6 | Ovládání zadního okna |
| K7 | Modul palivové pumpy |
| K8 | ACC (zásuvka 12V) |
| K9 | Napájení mlhových světel |

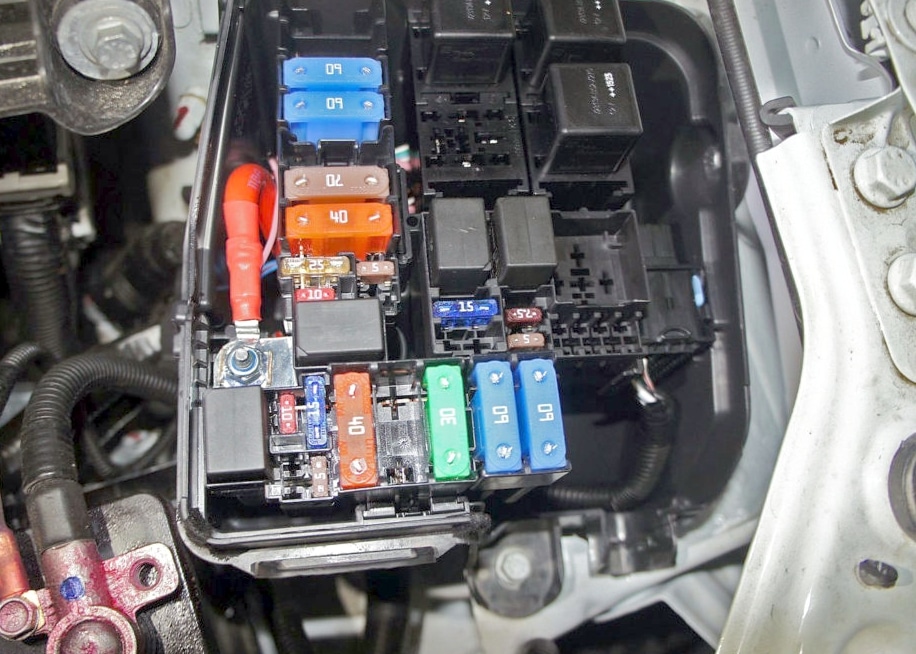

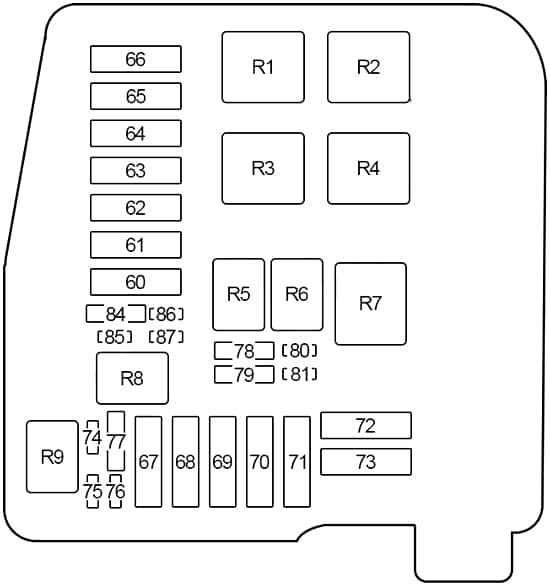

Motorový prostor
Nachází se vedle baterie.
Popis
| 60 | 40A Řídicí jednotka systému prevence zablokování brzd a stability trajektorie (ABS/ESP) |
| 61 | 70A Elektrický posilovač řízení (EURU) |
| 62 | 60A ’15 -’17: Generátor |
| 70A ’18 -’21: Řídicí jednotka robotizované převodovky | |
| 63 | 60A ’15 -’17: Generátor |
| 64 | 60A ’15 -’17: Svorky K30S |
| 65 | 60A ’15 -’17: Vyhřívané čelní sklo |
| 66 | 70A ’15 -’17: Řídicí jednotka robotizované převodovky |
| 67 | 40A Relé ventilátoru chlazení motoru |
| 68 | 60A ’18 -’21: Svorky K30S |
| 69 | 30A ’15 -’17: Vyhřívané zadní sklo |
| 60A ’18 -’21: Vyhřívané přední sklo | |
| 71 | Rezervní |
| 72 | Kontrolér motoru 15A CNG – stlačený zemní plyn (metan) |
| 70A ’18 -’21: Generátor | |
| 73 | Kontrolér motoru 5A CNG – stlačený zemní plyn (metan) |
| 70A ’18 -’21: Generátor |
| 74 | 10A ’15 -’17: Relé klaksonu alarmu proti krádeži (siréna) |
| 15A ’18 -’21: Spojka kompresoru klimatizace | |
| 75 | 5A Řídicí jednotka robotizované převodovky |
| 76 | Rezerva |
| 77 | 15A ’15 -’17: Relé spojky kompresoru klimatizace |
| 30A ’18 -’21: Vyhřívané zadní sklo | |
| 78 | 15A Spojka kompresoru klimatizace, relé řídicí jednotky ventilátoru chladiče |
| 79 | Rezerva |
| 80 | 10A ’15 -’17: Senzor kyslíku, ventil pro čištění nádrže, rozdělovací ventil (rozvod) |
| 7,5A ’18 -’21: Senzory kyslíku (DK1, DK2), ventil pro vypouštění absorpce (KPA), klapka modulu sání (ZVM), rozdělovací ventil plynu (rozvod) | |
| 81 | 5A Spínač světla zpátečky |
| 82 | Rezerva |
| 83 | Rezerva |
| 84 | 25A Řídicí jednotka systému prevence zablokování brzd a stability trajektorie (ABS/ESP) |
| 85 | 10A Klakson, klakson alarmu proti krádeži (’18 –’20) |
| 86 | 5A Cívka relé vyhřívání předního čelního skla |
| 87 | Rezerva |
Relé
| R1 | Vyhřívané čelní sklo č. 2 | |
| R2 | ’15 -’17: Vyhřívané čelní sklo č. 1 | |
| 18 – 21: Ventilátor chlazení motoru | ||
| R3 | 18-21: Vyhřívané čelní sklo č. 1 | |
| R4 | Startování | |
| R5 | Řídicí jednotka motoru (KSUD) | |
| R6 | Spojka kompresoru klimatizace | |
| R7 | ’15 -’17: Ventilátor chlazení motoru | |
| 18 – 21: Startování | ||
| R8 | Akustický signál | |
| R9 | Zvuk alarmu proti krádeži | |
2015, 2016, 2017, 2018, 2019, 2020, 2021
Kabina

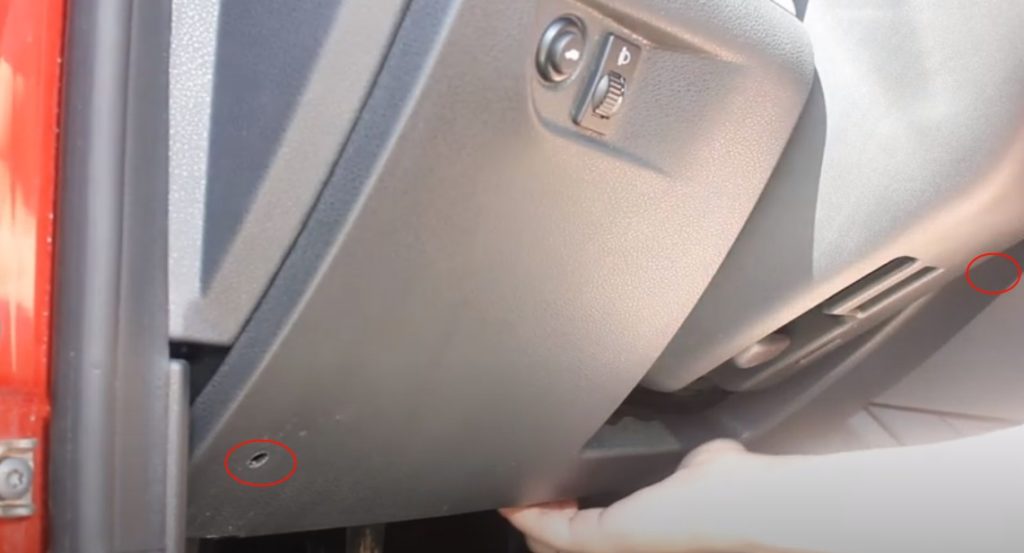

Nachází se pod přístrojovou deskou na straně řidiče, za ochranným krytem.
Abyste ho odstranili, je třeba vytáhnout plastové kolíky zvednutím pomocí plochého šroubováku nebo speciálního nástroje. Není třeba je otáčet. Poté táhněte kryt k sobě.
Příkladová fotografie
Schéma
Úloha
Typ 1
| F1 | 15A Ostřikovač předního skla |
| F2 | 5/30A Spínač sloupku řízení pro vnější osvětlení a směrovky |
| F3 | 10A Dálkové světlomety, levý reflektor |
| F4 | 5/30A Spínač sloupku řízení pro vnější osvětlení a směrovky |
| F5 | 15A Vyhřívaná sedadla |
| F6 | 5A Boční světla pravého reflektoru a pravého zadního světla |
| F7 | 5A Boční světla levého reflektoru a levého zadního světla |
| F8 | 5A Zadní mlhové světlo |
| F9 | 3A Pravá směrovka |
| F10 | 5A Volič automatické převodovky |
| F11 | 10A Tlumené světlomety, levý reflektor |
| F12 | 15A Směrovky |
| F13 | 10A Řídicí jednotka karoserie |
| F14 | 10A Spínač brzdového světla |
| F15 | 5A Senzor deště, senzor světla, elektrický korektor světlometů |
| F 16 | 5A Spínač brzdového světla |
| F17 | 5A Osvětlení odkládací schránky, osvětlení zavazadlového prostoru, osvětlení prahu dveří |
| F18 | 3A Levá směrovka |
| F19 | 10A Tlumené světlomety, pravý reflektor |
| F20 | 5A Vyhřívaná vnější zrcátka |
| F21 | 15A Pasivní bezpečnostní systém SRS (airbag) |
| F22 | 5A Měřicí přístroj |
| F23 | 5A Měřicí přístroj |
| F24 | 5A „ERA GLONASS“, audio systém |
| F25 | 5A Systém kontroly stability ESP |
| F26 | 15A Palivové čerpadlo |
| F27 | 5A Parkovací asistent |
| F28 | 5A Elektrický posilovač řízení |
| F29 | Konektor 5A pro osvětlení přívěsu |
| F30 | 5A „GLONAS ERA“ |
| F31 | 5A „GLONAS ERA“ |
| F32 | Automatická převodovka 10A, spínač světel zpátečky, vyhřívané čelní sklo |
| F33 | 5A Elektrická okna |
| F34 | 5A Spínače senzoru úhlu řízení, tempomatu a multimediálního systému na volantu |
| F35 | 5A Blokování spínačů pro ovládání elektrických oken a elektrického ovládání zrcátek |
| F36 | 15A Audio systém, diagnostický konektor |
| F37 | 7,5A Brzdové světlo pravého zadního světla |
| F38 | 7,5A Brzdové světlo, levé zadní světlo |
| F39 | 10A Denní světla |
| F40 | 10A Dálková světla, levý projektor |
| F41 | 20A Elektrická zásuvka, zapalovač cigaret |
| F42 | 20A Řídicí jednotka karoserie |
| F43 | 20A Elektrické zámky dveří |
| F44 | 30A Elektrická okna |
| F45 | Ventilátor elektrického topení 30A |
| F46 | 30A Stěrač čelního skla |
| F47 | 25A Dálková světla pravého projektoru, potkávací světla levého bloku – světla, světla polohy levého bloku – světla a levé zadní světlo |
| F48 | 30A Stěrač čelního skla |
| F49 | 25A Mlhová světla, zadní mlhové světlo, osvětlení registrační značky |
| F50 | 25A Dálková světla levého projektoru, potkávací světla pravého bloku – světla, boční světla pravého bloku – světla a pravé zadní světlo |
| F51 | 5A Senzor polohy pedálu spojky |
Pojistka číslo 41 na 20A je zodpovědná za zapalovač cigaret.
Typ 2
| F1 | 5A Napájení 1 zařízení terminálu (TU) „Reakce v případě nouze založená na Globálním systému satelitní navigace“ (ERA-GLONASS) |
| F2 | 5A Napájení 1 měřicího přístroje (KP) |
| F | 10A Obvod terminálu K15 pro motorový prostor |
| F4 | 10A Obvod světlometu s tlumenými světly pravého (FBS) |
| F5 | 10A Obvod světlometu s tlumenými světly levého (FBS) |
| F6 | 5A Signál K15 pro elektrický posilovač řízení (EURU) |
| F7 | 15A Napájení řídicí jednotky airbagů (SNPB) |
| F8 | 5A Napájení systému asistenta parkování (parkovací senzory) |
| F9 | 5A Obvod směrovky pravého (УП). zrcadlo |
| F10 | 3A Obvod zadních mlhových světel (ZPTO) |
| F11 | 3A Obvod směrovek (UP) na levé straně. zrcadlo |
| F12 | 10A Řetězec denního svícení (DRL) |
| F13 | 10A Obvod reflektoru světlometu s dálkovými světly pravého (FDS) |
| F14 | 10A Obvod světlometu s dálkovými světly levého (FDS) |
| F15 | 5A Obvod vyhřívání vnějších zrcátek |
| F 16 | 5A Sběrnice napájení příslušenství (poloha ACC klíče zapalování) Rádio/multimédia, TU ERA-GLONASS |
| F17 | 5A Řetězec zadních světel (ZDL) |
| F18 | 7,5A Obvod předních bočních světel (PRGO) |
| F19 | 7,5A Obvod brzdového světla levého |
| F20 | 7,5A Obvod brzdového světla pravého |
| F21 | 15A Napájení elektronického modulu karoserie (BCM), obvod směrovek |
| F22 | 5A Napájení 2 zařízení terminálů ERA-GLONASS |
| F23 | 5A Napájení 2 měřicího přístroje (KP) |
| F24 | 5A Napájení selektora automatické převodovky (AMT) |
| F25 | 5A Sběrnice pro aktivaci odezvy proudu (VTR) pro blokování dodatečných funkcí elektroniky karoserie (BDFKE) a pro ovládání bočních zrcátek |
| F26 | Sběrnice 5A VTP pro vnitřní osvětlení a zavazadlový prostor |
| F27 | Sběrnice 5A BTP pro obvod spínače brzdy |
| F28 | 15A Napájení konektoru rádia a diagnostiky |
| F29 | 10A Napájení osvětlení přívěsu |
| F30 | 15A Napájení čerpadla paliva |
| F31 | Sběrnice 5A VTP pro kontrolu relé zdviháku oken a vytápění kabiny |
| F32 | Binární 5A ВТР pro spínač regulace průtoku světlometů a pro senzor deště a světla (ДДиО) |
| F33 | Guma 5A VTP pro senzor úhlu řízení |
| F34 | 5A Sběrnice VTP pro ovladač AVZ / E8R |
| F35 | 5/25A Napájení 1 levého spínače sloupku řízení pro luxusní / neluxusní konfigurace (FDS, GO) |
| F36 | 10A Napájení brzdového světla |
| F37 | 10A Napájení elektronického modulu karoserie (BCM) |
| F38 | 5/25A Napájení 2 spínačů levého sloupku řízení pro luxus, norma, standard (FBS, DRL) |
| F39 | 20A Napájení spínače pravého sloupku řízení (stěrač, ostřikovač skla) |
| F40 | 15 / 30A Napájení dodatečných funkcí elektroniky karoserie (BDFKE) / vyhřívaná přední sedadla (standard, norma) |
| F41 | 20A Napájení příslušenství (poloha spínače zapalování ACC), zapalovač cigaret; |
| F42 | 20A Elektronika karoserie (ВСМ, napájení sběrnice ВТР) |
| F43 | 20A Elektronika karoserie (ВСМ, napájení zámků dveří) |
| F44 | Elektrická okna 30A |
| F45 | 30A Napájení ventilátoru vnitřního vytápění |
| F46 | 30A Napájení předního stěrače (standard, norma) |
| F47 | 25A Napájení dodatečné elektronické jednotky karoserie (EMM) obvod: DS pravý, BS levý, GO přední, DRL pravý |
| F48 | 30A Napájení obvodu dodatečného elektronického modulu karoserie (EMM): přední stěrač |
| F49 | 25A Napájení dodatečné elektronické jednotky karoserie (EMM) obvod: mlhová světla (PTF), zadní mlhová světla (ZPTO), osvětlení registrační značky (ONZ) |
| F50 | 25A Napájení obvodů dodatečné elektroniky karoserie (EMM): DO levý, EC pravý, HE zadní, DRL levý |
| F51 | 15A Napájení relé PTF (ZM, norma) |
| F52 | Napájení nabíječky 5A |
| F53 | 5A Napájení tlačítek tempomatu na volantu |
| F54 | vyhrazené |
| F55 | 15A Napájení zásuvky 12V v zavazadlovém prostoru |
Pojistka pro fungování zapalovače cigaret předního je číslo 41 na 20A, a pojistka v zavazadlovém prostoru je 55 na 15A.
Relé
| K1 | Napájení osvětlení a vyhřívání sedadel |
| K2 | Volný |
| K3 | Vyhřívané zadní sklo |
| K4 | Přední okna |
| K5 | Ventilátor vnitřního vytápění |
| K6 | Ovládání zadního okna |
| K7 | Modul palivové pumpy |
| K8 | ACC (zásuvka 12V) |
| K9 | Napájení mlhových světel |
Motorový prostor
Tato jednotka se nachází na levé straně prostoru pod kapotou, vedle baterie a je uzavřena ochranným krytem.
Foto
Schéma
Určení
| 60 | 40A Řídicí jednotka systému proti zablokování brzd a stability trajektorie (ABS/ESP) |
| 61 | 70A Elektrický posilovač řízení (EURU) |
| 62 | 60A ’15 -’17: Generátor |
| 70A ’18 -’21: Řídicí jednotka robotizované převodovky | |
| 63 | 60A ’15 -’17: Generátor |
| 64 | 60A ’15 -’17: Svorky K30S |
| 65 | 60A ’15 -’17: Vyhřívané čelní sklo |
| 66 | 70A ’15 -’17: Řídicí jednotka robotizované převodovky |
| 67 | 40A Relé ventilátoru chlazení motoru |
| 68 | 60A ’18 -’21: Svorky K30S |
| 69 | 30A ’15 -’17: Vyhřívané čelní sklo |
| 60A ’18 -’21: Vyhřívané čelní sklo | |
| 71 | vyhrazené |
| 72 | Kontrolér motoru 15A CNG – stlačený zemní plyn (metan) |
| 70A ’18 -’21: Generátor | |
| 73 | Kontrolér motoru 5A CNG – stlačený zemní plyn (metan) |
| 70A ’18 -’21: Generátor |
| 74 | 10A ’15 -’17: Relé klaksonu alarmu antifurto (siréna) |
| 15A ’18 -’21: Spojka kompresoru klimatizace | |
| 75 | 5A Řídicí jednotka robotizované převodovky |
| 76 | rezervované |
| 77 | 15A ’15 -’17: Relé spojky kompresoru klimatizace |
| 30A ’18 -’21: Vyhřívané čelní sklo | |
| 78 | 15A Spojka kompresoru klimatizace, relé řídicí jednotky ventilátoru chladiče |
| 79 | rezervované |
| 80 | 10A ’15 -’17: Senzor kyslíku, ventil pro čištění nádrže, rozdělovací ventil (distribuce) |
| 7,5A ’18 -’21: Senzory kyslíku (DK1, DK2), ventil pro odvod vzduchu (KPA), klapka modulu sání (ZVM), rozdělovací ventil plynu (distribuce) | |
| 81 | 5A Spínač světla zpátečky |
| 82 | rezervované |
| 83 | rezervované |
| 84 | 25A Řídicí jednotka systému proti zablokování brzd a stability trajektorie (ABS/ESP) |
| 85 | 10A Klakson, klakson alarmu antifurto (’18 –’20) |
| 86 | 5A Cívka relé vyhřívání čelního skla |
| 87 | rezervované |
Relé
| R1 | Vyhřívané čelní sklo č. 2 | |
| R2 | ’15 -’17: Vyhřívané čelní sklo č. 1 | |
| 18 – 21: Ventilátor chlazení motoru | ||
| R3 | 18-21: Vyhřívané čelní sklo č. 1 | |
| R4 | Startování | |
| R5 | Řídicí jednotka motoru (KSUD) | |
| R6 | Spojka kompresoru klimatizace | |
| R7 | ’15 -’17: Ventilátor chlazení motoru | |
| 18 – 21: Startování | ||
| R8 | Akustický signál | |
| R9 | Zvuk alarmu proti krádeži | |
O Lada Vesta (2015-2021)
Lada Vesta, uvedená na trh v roce 2015, je moderní sedan, který se rychle stal populárním díky své spolehlivosti a dostupnosti. Tento model je vybaven různými motorizacemi, včetně benzinových motorů o objemu 1,6 a 1,8 litru, které poskytují dostatečný výkon pro městskou i dálniční jízdu. Lada Vesta se vyznačuje moderním designem, prostorným interiérem a pokročilými technologiemi, které zvyšují komfort a bezpečnost cestujících. Její robustní konstrukce a kvalitní materiály zaručují dlouhou životnost a odolnost vůči náročným podmínkám na silnicích.
Schéma pojistkové skříňky Lada Vesta
Tato stránka zobrazuje schéma pojistkové skříňky pro model Lada Vesta, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, pod palubní deskou na straně řidiče, a druhá může být umístěna v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, a proto je důležité mít přehled o jejím uspořádání a funkcích.
