Lada Niva – pojistková skříňka
Lada Niva – schéma pojistkové skříně
Rok výroby:
Pojistka zapalovače (zásuvka napájení) v Lada Niva je pojistka 1 v pojistkové skříni.

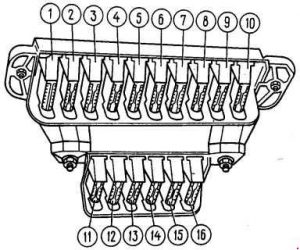

Panel pojistek v přístrojové desce
Elektrický systém vozu je chráněn pojistkami umístěnými pod přístrojovou deskou, vlevo od sloupku řízení.
| Číslo |
Ampéráž [A] | Popis |
| 1 | 16 | Interiérová světla;
Klaksón; Zásuvka pro kontrolní lampu; Zapalovač; Brzdová světla. |
| 2 | 8 | Stěrač čelního skla a jeho relé;
Motor topení; Motor stěrače čelního skla; Stěrač světlometu a relé stěrače (s tlačítkem stěrače světlometu a ostřikovače nepromáčknutým); Motory stěračů světlometů ve všech polohách stěrače, kromě počáteční polohy. |
| 3 | 8 | Levý světlomet (dálkové světlo) a jeho kontrolka |
| 4 | 8 | Pravý světlomet (dálkové světlo) |
| 5 | 8 | Levý světlomet (tlumené světlo) |
| 6 | 8 | Pravý světlomet (tlumené světlo) |
| 7 | 8 | Levá poziční lampa (obrysové světlo);
Kontrolka obrysového světla; Pravá zadní lampa (obrysové světlo); Pravá lampa evidenčního čísla. |
| 8 | 8 | Pravá boční lampa (obrysové světlo);
Osvětlení levé lampy evidenčního čísla; Žárovka zapalovače; Levá zadní lampa (obrysové světlo); Indikátorové lampy |
| 9 | 8 | Indikátor tlaku oleje a kontrolka;
Indikátor teploty chladicí kapaliny; Indikátor hladiny paliva s kontrolkou nízké hladiny paliva; Kontrolka parkovací brzdy; Kontrolka nízké hladiny brzdové kapaliny; Indikátory směru a kontrolka; Kontrolka sacího ventilu karburátoru; Kontrolka nedostatečného nabíjení baterie; Uzavírací ventil karburátoru; Otáčky motoru; Zadní světla (couvací světlo); Kontrolka uzamčení diferenciálu. |
| 10 | 8 | Regulátor napětí, cívka pole alternátoru |
| 11 | – | – |
| 12 | 8 | Stěrač a ostřikovač světlometu (s tlačítkem ovládání stisknutým);
Motor ostřikovače světlometu; Motory stěračů světlometů při startu a když se čepele stěračů dostanou do počáteční polohy. |
| 13 | – | – |
| 14 | – | – |
| 15 | – | – |
| 16 | 8 | Spínač nouzových světel a směrových světel v režimu nouzového volání |
O Lada Niva ()
Lada Niva je ikonický terénní automobil, který se vyrábí od roku 1977. Tento model je známý svou robustností a schopností zvládat náročný terén, což ho činí oblíbeným mezi nadšenci off-roadu. Lada Niva je vybavena pohonem všech čtyř kol a jednoduchou, ale účinnou konstrukcí, která umožňuje snadnou údržbu a opravy. Motorové možnosti se liší v závislosti na roku výroby, ale nejčastěji se setkáváme s benzínovými motory o objemu 1.6 až 1.7 litru. Tento automobil je ideální pro ty, kteří hledají spolehlivé vozidlo do přírody a na neudržované cesty.
Schéma pojistkové skříně Lada Niva
Tato stránka zobrazuje schéma pojistkové skříně pro model Lada Niva, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříň se obvykle nachází pod palubní deskou nebo v motorovém prostoru. Na našich diagramech jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříň je klíčovým prvkem pro bezpečnou provoz vozidla, proto je důležité mít přehled o jejím obsahu a správně ji udržovat.
