Daewoo Nubira – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Daewoo Nubira, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Daewoo Nubira – schéma pojistky
Rok výroby:
Pojistka zapalovače cigaret (zásuvka napájení) v Daewoo Nubira je pojistka 8 (20A) v rozvaděči pojistek v prostoru pro cestující.
Prostor pro cestující
Rozvaděč se nachází pod přístrojovou deskou na straně řidiče.
Popis
| 1 | 10/15A Řídicí jednotka;Audio;
Hodiny; Senzor klíče pro startování. |
| 2 | 10A Elektronické zařízení proti krádeži;Tempomat;
Diagnostika. |
| 3 | 15A Upozornění na nebezpečí;Imobilizér. |
| 4 | 20/25A Systém stěračů;Systém denního svícení (DRL). |
| 5 | 10A Přístrojová deska;ABS;
Buzzer; Přepínací spínač; Řídicí jednotka automatické teploty (ATC); Zadní mlhová světla. |
| 6 | 10A Klimatizace;Vyhřívané zadní sklo. |
| 7 | 10A Světlo couvání |
| 8 | 20A Zapalovač cigaret;Vnitřní osvětlení;
Vyhřívaná sedadla. |
| 9 | 10A Audio systém;Hodiny;
Spínač zámku převodovky. |
| 10 | 15A Řídicí jednotka automatické teploty (ATC);Hodiny;
Bezpečnostní systém. |
| 11 | 10A Vnitřní osvětlení;Směrovky;
Výstražná světla. |
| 12 | 10A Elektronické zařízení proti krádeži;25A Systém stěračů. |
| 13 | 15A Bezpečnostní systém;Senzor rychlosti. |
| 14 | 10A DLC;Couvání;
Tempomat; Klimatizace. |
| 15 | 15A Airbag;Vyhřívané zadní sklo;
Relé pro startování 2. |
| 16 | 15 / 20A Zavazadlový prostor |
| 17 | 10A ABS;ESP. |
| 18 | 10A Přístrojová deska |
| 19 | Rezerva |
| 20 | Rezerva |

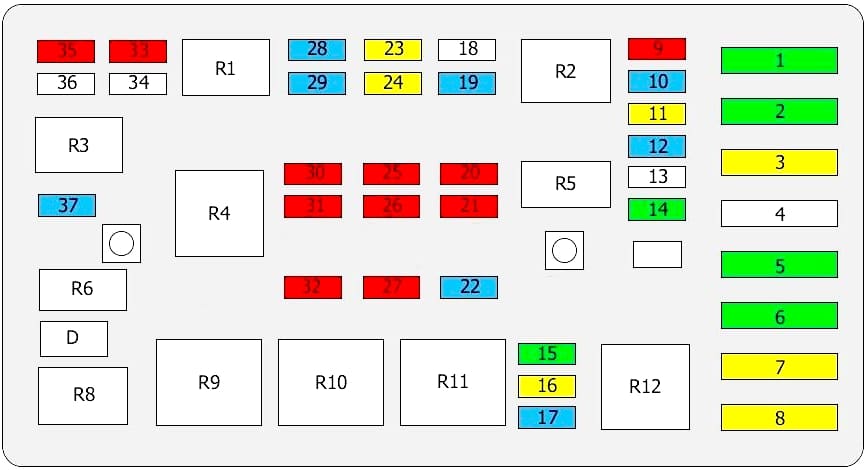

Motorový prostor
Nachází se vedle baterie
Popis
| 1 | 30A Hlavní pojistka pro pojistky 1 – 5 |
| 2 | Motor ventilátoru vzduchu 30A |
| 3 | 20A Ventilátor chlazení, první rychlost |
| 4 | 60A ABS;ESP. |
| 5 | 30A Spínač zapnutí 2 |
| 6 | 30A Klíč zapnutí 1 |
| 7 | 20A Okna |
| 8 | 20A Ventilátor chlazení, druhá rychlost |
| 9 | 10A Nepoužívané |
| 10 | 15A Nepoužívané |
| 11 | 20A Nepoužívané |
| 12 | 15A Alarm |
| 13 | 25A Nepoužívané |
| 14 | 30A Nepoužívané |
| 15 | 30A Vyhřívané zadní sklo |
| 16 | 20A DIS |
| 17 | 15A Systém vstřikování |
| 18 | Rezerva |
| 19 | 15A Čerpadlo paliva |
| 20 | 10A Pravé vnější světlo |
| 21 | 10A Levé vnější světlo |
| 22 | 15A Elektronická řídicí jednotka |
| 23 | 20A Brzdová světla |
| 24 | 20A Elektrické sedadlo |
| 25 | 10A Pravé dálkové světlo |
| 26 | 10A Světlo na dálkové pravé |
| 27 | 10A Vyhřívané zrcadlo |
| 28 | 15A Centrální zamykání |
| 29 | 15A Anténa |
| 30 | 10A Světlo na dálkové levé |
| 31 | 10A Světlo na potkávací levé |
| 32 | 10A Napájení zrcátek |
| 33 | 10A Klimatizace |
| 34 | 25A Světlomety |
| 35 | 10A Signál |
| 36 | Rezerva |
| 37 | 15A Mlhová světla |
| R1 | Světlomety |
| R2 | Čerpadlo paliva |
| R3 | Přední mlhová světla |
| R4 | Ventilátor chlazení, první rychlost |
| R5 | Zadní světlomety |
| R6 | Signál |
| R7 | |
| R8 | Klimatizace |
| R9 | Ventilátor chlazení, druhá rychlost |
| R10 | Spínač zapalování 2 |
| R11 | Vyhřívané zadní sklo |
| R12 | Spínač zapalování 1 |
| D | Dioda – klimatizace |
O Daewoo Nubira
Daewoo Nubira je kompaktní automobil, který byl vyráběn jihokorejskou automobilkou Daewoo v letech 1997 až 2004. Tento model byl navržen s důrazem na spolehlivost a komfort pro každodenní používání. Nubira byla dostupná v různých karosářských verzích včetně sedanu, kombi a hatchbacku, což poskytovalo zákazníkům širokou škálu možností. Pod kapotou se mohly nacházet různé motory, nejčastěji benzínové čtyřválce s objemem od 1.6 do 2.0 litru, které poskytovaly dostatečný výkon pro městskou i dálniční jízdu. Díky své cenové dostupnosti a praktičnosti si Nubira získala oblibu mezi řidiči po celém světě.
Schéma pojistkové skříňky Daewoo Nubira
Tato stránka zobrazuje schéma pojistkové skříňky pro Daewoo Nubira, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla pod přístrojovou deskou na straně řidiče a další může být umístěna v motorovém prostoru. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem, který zabezpečuje ochranu elektrických obvodů vozidla a správná identifikace pojistek může ušetřit čas a námahu při řešení problémů.
