Daewoo Korando (1999-2001) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Daewoo Korando 1999‑2001, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Daewoo Korando – schéma rozvodu pojistek
Rok výroby: 1999, 2000, 2001.

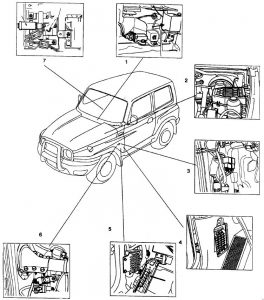

Poloha
- Relé centrálního zamykání dveří
- Rozvod pojistek v motorovém prostoru
- Relé motoru a ventilu ABD
- Rozvod pojistek uvnitř
- Vnitřní relé
- Relé pro automatické spouštění okna
- Relé na ochranu před přepětím: OVPR

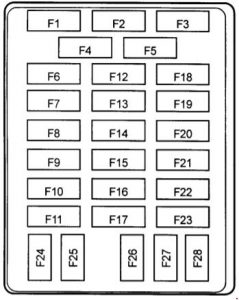

Rozvod pojistek v prostoru
| Číslo |
Popis |
Ampéráž [A] |
| F1 | ABS;ECU mechanismu diferenciálu brzdy. | 15 |
| F2 | Jednotka řízení převodovky;Relé ECS;
Jednotka vyhřívání sedadel. |
10 |
| F3 | Imobilizér (Diesel);Spínač stop. | 10 |
| F4 | Spínač AUDIO | 10 |
| F5 | O/SMIRR,C/ZAPALOVAČ. | 15 |
| F6 | Vnitřní osvětlení vozidla;Lampa dveří;
Lampa zavazadlového prostoru. |
10 |
| F7 | Spínač nouzových světel | 15 |
| F8 | Relé odvlhčovače | 20 |
| F9 | Připojení STICS č. 1;Audio. | 10 |
| F10 | Relé napájení | 30 |
| F11 | ECU mechanismu diferenciálu brzdy | 15 |
| F12 | Relé otevírací střechy | 20 |
| F13 | Jednotka řízení elektrického rozvaděče;Jednotka elektrického rozvaděče. | 20 |
| F14 | Relé motoru ventilátoru | 30 |
| F15 | Spínač světla stop | 15 |
| F 16 | Klimatizace;Zámek dveří;
Vyhřívání sedadel. |
15 |
| F17 | Relé elektrického okna;Diagnostický konektor. | 10 |
| F18 | Relé motorového prostoru;Havarijní spínač. | 15 |
| F19 | Náhradní žárovka | 10 |
| F20 | Elektrická deska;Řídicí jednotka elektrické desky;
Otevíratelná střecha; Automaticky ztmavující zrcátko. |
10 |
| F21 | Senzor rychlosti;Diagnostický konektor;
Konektor č. 5. |
10 |
| F22 | Dioda;Relé ochrany proti přepětí;
Řídicí jednotka topení; Relé blokování převodovky. |
10 |
| F23 | Jednotka airbagu | 10 |
| F24 | Relé ECS | 15 |
| F25 | Motor antény | 10 |
| F26 | Relé stěračů FRT, motor | 15 |
| F27 | Stříkací tryska a motor zadního stěrače | 10 |
| F28 | Relé klimatizace, konektor 3 | 10 |

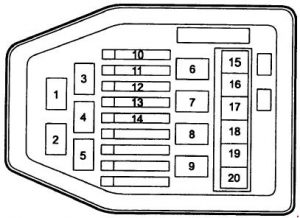

Schéma pojistek v motorovém prostoru
| Číslo |
Ampéráž [A] |
Popis |
| 10 | 10 | Klaksón |
| 11 | 15 | Zadní mlhové světlo |
| 12 | 15 | Přední světlomet (vysoký) |
| 13 | 15 | Přední světlomet (nízký) |
| 14 | 15 | Přední mlhový světlomet |
| 15 | 20 | Relé ochrany proti přetížení (benzín) |
| 16 | 30 | Zadní světlomet |
| 17 | 30 | Přední světlomet |
| 18 | 30 | Motor |
| 19 | 30 | Zapalování |
| 20 | 50 | Baterie |
| Relé | ||
| 1 | Světlomet zadní | |
| 2 | Klaksón | |
| 3 | Zapalování (benzín) | |
| 4 | Světlomet přední antifog | |
| 5 | Ventilátor kondenzátoru | |
| 6 | Kompresor (Diesel); Ventilátor kondenzátoru (benzín). | |
| 7 | Ventilátor kondenzátoru | |
| 8 | Světlomet přední (vysoký) | |
| 9 | Světlomet přední (nízký) | |

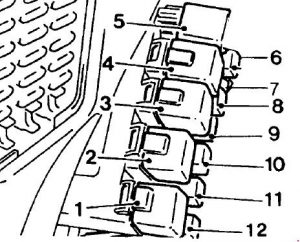

Schéma relé
| Číslo |
Relé |
| 1 | Relé stěračů předních oken |
| 2 | Mechanismus diferenciálu brzdy automatického 5.0 uzemnění |
| 3 | Relé výstrahy nebezpečí |
| 4 | Relé čerpadla paliva |
| 5 | Relé blokování převodovky |
| 6 | Relé odvlhčovače |
| 7 | Relé ECS |
| 8 | Relé zadního světla proti mlze |
| 9 | Relé elektrického okna |
| 10 | Relé klimatizace |
| 11 | Relé otevírací střechy |
| 12 | Relé blokování spojky (manuální převodovka); Relé neutrální (automatická převodovka). |
Relé ventilátoru (č. 6)
O Daewoo Korando (1999-2001)
Daewoo Korando, vyráběné v letech 1999 až 2001, je robustní SUV, které se vyznačuje svým odolným designem a schopností zvládat různé terény. Tento model byl vybaven několika možnostmi motorizace, včetně benzínových a dieselových motorů, které poskytovaly dostatečný výkon pro jízdu ve městě i mimo něj. Interiér vozidla byl navržen s důrazem na pohodlí a funkčnost, přičemž nabízel dostatek prostoru pro pasažéry i zavazadla. Daewoo Korando se stalo oblíbeným vozidlem pro ty, kteří hledali spolehlivé a všestranné SUV za rozumnou cenu.
Schéma pojistkové skříňky Daewoo Korando
Tato stránka zobrazuje schéma pojistkové skříňky pro Daewoo Korando, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. V tomto modelu se pojistková skříňka typicky nachází pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Na diagramech jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, proto je důležité mít přehled o jejím obsahu a funkci.
