Daewoo Leganza (1999-2002) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Daewoo Leganza 1999‑2002, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Daewoo Leganza – schéma pojistky
Rok výroby: 1999, 2000, 2001, 2002.

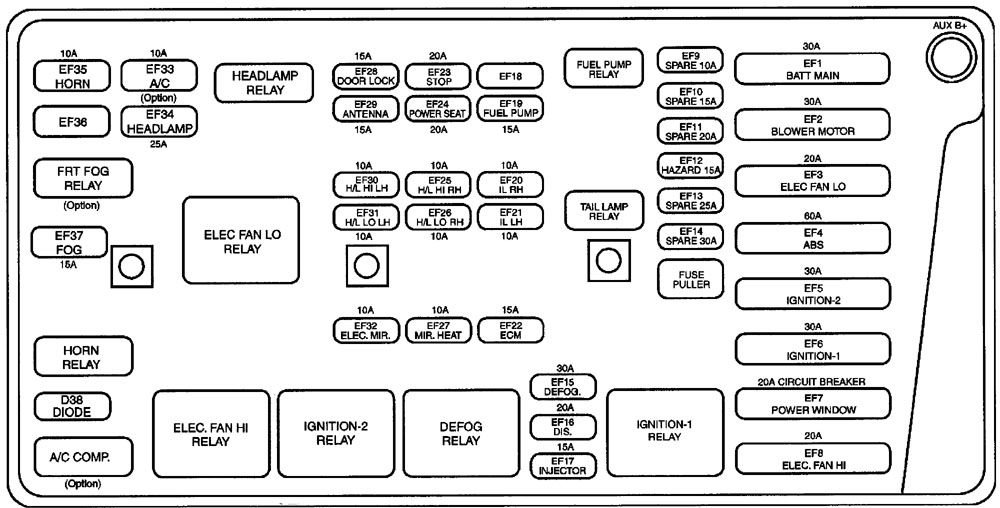

Schéma pojistky v motorovém prostoru
Schéma pojistky v kabině
Tabulka pojistek
| Číslo | Ampéráž [A] | Zdroj | Popis |
| EF1 (pojistka motoru) | 30 | B+ | Pojistky F1, F2, F4 |
| EF2 | 30 | B+ | Relé motoru ventilátoru, motor ventilátoru, relé kontroly teploty auta, kontrolér ATC |
| EF3 | 20 | B+ | Relé ventilátoru chlazení (nízké), ventilátor chlazení pomocný, relé kontroly ventilátoru chlazení |
| EF4 | 60 | B+ | Relé ABS, modul elektronické kontroly brzd |
| EF5 | 30 | B+ | lgn 2 (klíč lgn), motorek startování |
| EF6 | 30 | B+ | lgn 1 (klíč lgn), as, F17, F18 |
| EF7 | 20 | B+ | Relé lgn 2, EF 32, systém otevírání vozidla bez klíče, střešní okno, spínač hlavního okna elektrického |
| EF8 | 20 | B+ | Relé ventilátoru chlazení (vysoké), relé kontroly ventilátoru chlazení, ventilátor chlazení hlavní |
| EF12 | 15 | B+ | Spínač nouzového |
| EF15 | 30 | B+ | Odmlžovač zadního okna, relé odmlžovače, EF27 |
| EF16 | 20 | B+ | Terminál F generátoru, cívka systému elektronického zapalování, elektromagnet výfuku absorbátor par paliva, modul kontroly motoru |
| EF17 | 15 | B+ | Injektory paliva, EGA |
| EF19 | 15 | B+ | Čerpadlo paliva, konektor DLC E |
| EF20 | 10 | B+ | Osvětlení polohy RH, světlo zadní pravé, spínač dimmera, zvonek |
| EF21 | 10 | B+ | Osvětlení polohy levé, světlo zadní levé, lampa na licenci |
| EF22 | 15 | B+ | Modul kontroly motoru |
| EF23 | 20 | B+ | Spínač brzdy, světla brzdová, EBCM, tempomat, BTSi |
| EF24 | 20 | B+ | Elektrické sedadlo |
| EF25 | 10 | EF34 | Světlomet vysoký pravý |
| EF26 | 10 | EF34 | Světlomet nízký pravý |
| EF27 | 10 | EF15 | Odmlžovač zrcadla zpětného pohledu vnějšího elektrického |
| EF28 | 15 | B+ | Systém centrálního zamykání dveří |
| EF29 | 15 | B+ | Napájená anténa, podsvícení klíče lgn, světlo zavazadlového prostoru, vnitřní vyhřívací lampa, světlo prahu dveří, modul systému otevření vozidla bez klíče |
| EF30 | 10 | EF34 | Levý dálkový světlomet |
| EF31 | 10 | EF34 | Levý potkávací světlomet |
| EF32 | 10 | EF7 | Elektrické ovládání vnějšího zrcátka, světlo mapy (W/0 otevíratelná střecha), spínač otevíratelné střechy, modul přístupu bez klíče |
| EF33 | 10 | B+ | Relé kompresoru NC, kompresor NC, dioda NC |
| EF34 | 25 | B+ | Relé světlometů, EF30, EF25, EF31, EF26, spínač tlumených světel, relé osvětlení, spínač světlometů, siréna proti krádeži |
| EF35 | 10 | B+ | Systém klaksonu |
| EF37 | 15 | B+ | Relé mlhových světel, přední mlhová světla levá a pravá |
| F1 (pojistka) | 10 | EF1 | Systém audio, hodiny, spínač připomínky klíče, modul zvonku, osvětlení popelníku, spínač dveří, kontrolér ATC |
| F2 | 10 | EF1 | DLC |
| F4 | 20 | EF1 | Denní světla |
| F6 | 20 | EF5 (Ign 2) | Relé zapalování 2, relé chladicího ventilátoru (vysoké), relé chladicího ventilátoru (nízké), relé kompresoru klimatizace, spínač klimatizace, relé ovládání chladicího ventilátoru, ECM, relé motoru ventilátoru, relé ovládání teploty auta, relé odmrazovače, kontrolér ATC |
| F8 | 20 | EF6 (Akc) | Zapalovač cigaret, světlo v odkládací schránce, spínač odkládací schránky, elektromagnetické zámky klíče |
| F9 | 10 | EF6 (Akc) | Systém audio, hodiny |
| F11 | 15 | EF6 (Ign 1) | Spínač směrových světel/nouzového světla, denní světla |
| F12 | 25 | EF6 (Ign 1) | Systém stěrače/ostřikovače |
| F13 | 15 | EF6 (Ign 1) | Modul řízení motoru, relé zapalování 1, senzor rychlosti vozidla, relé palivového čerpadla, CMP |
| F14 | 10 | EF6 (Ign 1) | Spínač rezervy, světla couvání, odmrazovač, kontrolér ATC, spínač bezpečnostních pásů, systém tempomatu |
| F15 | 10 | EF6 (Ign 1) | Systém doplňkové nafukovací podpory |
| F 16 | 20 | EF6 (Ign 1) | Modul otevíratelné střechy, motor otevíratelné střechy (pokud je přítomen) |
| F17 | 10 | EF6 (Ign 1) | Modul elektronického ovládání brzd |
| F18 | 10 | EF6 (Ign 1) | Sada ukazatelů, modul zvonku, spínač brzdy, ATC. Kontrolér, senzor rychlosti vozidla, ECM, elektromagnetická cívka zámku převodovky brzdy, spínač rozsahu převodovky, modul posilovače řízení citlivého na rychlost, EBCM |
O Daewoo Leganza (1999-2002)
Daewoo Leganza, vyráběný v letech 1999 až 2002, je elegantní sedan střední třídy, který nabízí komfort a spolehlivost. Tento model byl navržen s důrazem na moderní design a prostorný interiér, což ho činí ideálním pro rodinné výlety i každodenní jízdy. Leganza byla vybavena různými motorizacemi, přičemž nejčastěji se vyskytovaly benzinové motory o objemu 2,0 litru, které poskytovaly dostatečný výkon pro pohodlnou jízdu. Díky svému vyváženému podvozku a kvalitnímu zpracování se Leganza stala oblíbenou volbou mezi řidiči, kteří hledají spolehlivé a cenově dostupné vozidlo.
Schéma pojistkové skříňky Daewoo Leganza
Tato stránka zobrazuje schéma pojistkové skříňky pro Daewoo Leganza, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se v tomto modelu typicky nachází pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Diagramy poskytují podrobný přehled o číslech pojistek, jejich ampéráži a komponentech, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost vozidla, proto je nezbytné mít přesnou představu o jejím obsahu a funkci.
