Land Rover Range Rover Evoque (2012-2018…) – pojistková skříňka
Land Rover Range Rover Evoque (2012-2018…) – schéma pojistek
Rok výroby: 2012, 2013, 2014, 2015, 2016, 2017, 2018
Pojistky zásuvky zapalovače cigaret (zásuvky napájení) v Land Rover Range Rover Evoque jsou pojistky #52 (zapalovač cigaret), #53 (zásuvka napájení příslušenství odkládací schránky), #55 (zásuvka napájení příslušenství zadní konzoly) a #63 (příslušenství pro zavazadlový prostor elektrické zásuvky) v rozvaděči pojistek v kabině.
Poloha rozvaděče pojistek
Motorový prostor
Kabina

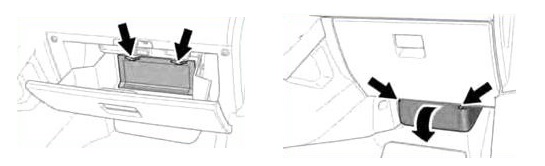

Existují dva bloky pojistek: první se nachází v odkládací schránce (za panelem), druhý se nachází pod odkládací schránkou (za dolním přístupovým panelem).
Zavazadlový prostor
Horní a dolní rozvaděč pojistek se nacházejí za panelem na levé straně zavazadlového prostoru.

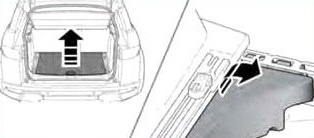

Podlahový rozvaděč pojistek se nachází pod podlahou v zavazadlovém prostoru.
2012, 2013, 2014, 2015
Přiřazení pojistek v rozvaděči pojistek motorového prostoru (2012-2015)
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 1 | Dioda | Napájení řízení motoru |
| 2 | 5 | Napájení modulu napětí |
| 3 | 80 | Ventilátory chlazení |
| 4 | 60 | Diesel – Žhavicí svíčky |
| 5 | 80 | Elektrický posilovač řízení (EPAS) |
| 6 | 15 | Senzory kyslíku |
| 7 | 5 | Řízení motoru;
Spojka kompresoru klimatizace (A/C); Inteligentní motor stop/start. |
| 8 | 20 | Systém řízení motoru (2,0 l benzín, 2,2 l Diesel) |
| 9 | 10 | Diesel – senzory motoru |
| 9 | 10 | Systém řízení motoru (2,0 l Diesel, 2,2 l Diesel) |
| 9 | 10 | Kapalina pro systém výfuku motoru diesel (DEF) (2,0 l Diesel) |
| 10 | 20 | Automatická převodovka |
| 11 | 10 | Diesel a benzín – senzory motoru |
| 12 | 15 | Diesel:
Obcházení recirkulace výfukových plynů (EGR); Senzor vody v palivu. |
| 12 | 15 | Benzín – Zapalovací cívky |
| 13 | 10 | Spojka kompresoru klimatizace |
| 14 | 15 | Systém řízení motoru (2,0 l benzín, 2,2 l Diesel) |
| 14 | 10 | Systém řízení motoru (Diesel 2,0 l) |
| 15 | 40 | Startér |
| 16 | 100 | Ohřívač PTC |
| 17 | 60 | Rozvaděč pojistek v kabině |
| 18 | 60 | Rozvaděč pojistek v kabině |
| 19 | 60 | Rozvaděč pojistek v zavazadlovém prostoru |
| 20 | 60 | Rozvaděč pojistek v zavazadlovém prostoru |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 21 | 60 | Správa elektrické energie |
| 22 | 30 | Přední stěrače |
| 23 | 40 | Schéma pojistek v kabině |
| 24 | — | — |
| 25 | 40 | Systém proti zablokování (ABS) |
| 26 | 40 | ABS |
| 27 | 40 | Schéma pojistek v kabině |
| 28 | 40 | Motor ventilátoru topení |
| 29 | — | — |
| 30 | 15 | Ostřikovače světlometů |
| 31 | 15 | Klaksón |
| 32 | 10 | Klimatizace (A/C) |
| 33 | 5 | Klaksón;
Vyhřívané přední sklo; Palivový systém. |
| 34 | 40 | Vyhřívané přední sklo – levá strana |
| 35 | 40 | Vyhřívané přední sklo – pravá strana |
| 36 | 5 | Systém řízení motoru. Klimatizace |
| 37 | 20 | Palivový systém |
| 38 | 20 | Světlomet – levá strana |
| 39 | 20 | Světlomet – pravá strana |
| 40 | 5 | Osvětlení zatáčky pravého světlometu |
| 41 | 5 | Osvětlení zatáčky levého světlometu |
| 42 | 5 | Světlomety. Dynamické vyrovnávání světlometů |
| 43 | — | — |
| 44 | 10 | Vyhřívaný volant |
| 45 | 5 | Volant |
Přiřazení pojistek ve schématu pojistkové skříňky v kabině (2018)
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 1 | 5 | Inteligentní přijímač klíče. Senzor alarmu. Systém monitorování tlaku v pneumatikách (TPMS) |
| 2 | — | — |
| 3 | 10 | Přední mlhová světla |
| 4 | — | — |
| 5 | 5 | Systém proti zablokování (ABS) |
| 6 | 5 | Adaptivní dynamika. Elektrický diferenciál |
| 7 | — | — |
| 8 | 25 | Modul dveří pro cestující |
| 9 | — | — |
| 10 | 5 | Vyhřívané trysky ostřikovačů |
| 11 | 10 | Světla couvání přívěsu |
| 12 | 5 | Světla couvání |
| 13 | — | — |
| 14 | 5 | Spínač pedálu brzdy |
| 15 | 30 | Vyhřívané zadní sklo |
| 16 | 5 | Posilovač řízení |
| 17 | 5 | Pasivní vstup |
| 18 | 5 | Chlazení motoru |
| 19 | 5 | Řízení motoru |
| 20 | 5 | Adaptivní tempomat |
| 21 | 5 | Spínače středové konzoly. Spínače palubní desky motoru mimo palubu |
| 22 | 5 | Automatická převodovka |
| 23 | — | — |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | 10 | Světla mlhovky přívěsu |
| 28 | — | — |
| 29 | — | — |
| 30 | — | — |
| 31 | 5 | Senzor deště. Spínač lampy. Řízení elektrické energie. Senzor vlhkosti |
| 32 | 25 | Modul dveří pro řidiče |
| 33 | — | — |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 34 | 10 | Nádrž na palivo |
| 35 | — | — |
| 36 | 5 | Ukazatel udržení baterie |
| 37 | 20 | Vstup bez klíče |
| 38 | 15 | Ostřikovač čelního skla |
| 39 | 25 | Modul zadních dveří nalevo |
| 40 | 5 | Spínač oken řidiče |
| 41 | 5 | Modul brány |
| 42 | 30 | Sedadlo řidiče |
| 43 | 15 | Ostřikovač zadního skla |
| 44 | 25 | Modul zadních dveří napravo |
| 45 | 30 | Sedadlo předního pasažéra |
| 46 | — | — |
| 47 | 20 | Závěs |
| 48 | 15 | Napájení zásuvky přívěsu |
| 49 | — | — |
| 50 | — | — |
| 51 | 5 | Spínače na volantu |
| 52 | 20 | Zapalovač cigaret |
| 53 | 20 | Napájení příslušenství odkládací schránky |
| 54 | — | — |
| 55 | 20 | Napájení příslušenství zadní konzoly |
| 56 | 10 | Systém dodatečného zadržování (SRS) |
| 57 | 10 | Vnitřní osvětlení |
| 58 | — | — |
| 59 | — | — |
| 60 | 5 | Senzor přítomnosti. Kontrolka stavu airbagu pasažéra. |
| 61 | 5 | Startování motoru |
| 63 | 20 | Napájení příslušenství zavazadlového prostoru |
| 64 | — | — |
| 65 | — | — |
| 66 | 5 | Diagnostika |
| 67 | 15 | Přívěs |
| 68 | — | — |
| 69 | 15 | Automatická převodovka |
O Land Rover Range Rover Evoque (2012-2018)
Land Rover Range Rover Evoque, vyráběný v letech 2012 až 2018, je kompaktní SUV, které kombinuje luxusní design s vynikajícími terénními schopnostmi. Tento model se vyznačuje elegantním vzhledem, moderními technologiemi a pohodlným interiérem. Evoque nabízí různé možnosti motorů, včetně benzínových a dieselových variant, které poskytují výkonný a efektivní výkon. Díky své všestrannosti je ideální pro městské i terénní jízdy, přičemž zachovává vysoký standard komfortu a bezpečnosti.
Schéma pojistkové skříňky Land Rover Range Rover Evoque
Tato stránka zobrazuje schéma pojistkové skříňky pro Land Rover Range Rover Evoque, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, pod palubní deskou na straně řidiče, a druhá pojistková skříňka může být umístěna v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou a spolehlivou provoz vašeho vozidla.
