Land Rover Discovery 4 / LR4 (2009-2016) – pojistková skříňka
Land Rover Discovery 4 / LR4 (2009-2016) – schéma pojistkové skříňky
Rok výroby: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Pojistky zapalovače cigaret (zásuvka napájení) v Land Rover Discovery 4 / LR4 jsou pojistky č. 53 (zapalovač cigaret pro cigáry), č. 55 (zásuvky napájení pomocné – centrální a zadní) a č. 63 (zásuvka napájení pomocná – přední) v dolní části pojistkové skříňky pro cestující.
Motorový prostor
Pojistková skříňka se nachází na levé straně motorového prostoru, pod krytem.
Prostor pro cestující
První pojistková skříňka se nachází v horním odkládacím prostoru.
Druhá pojistková skříňka se nachází za dolním odkládacím prostorem.

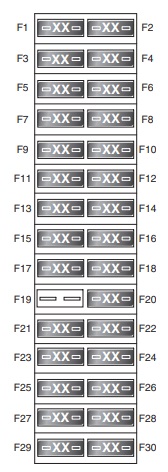

Motorový prostor
Přiřazení pojistek v motorovém prostoru
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 1 | 25 | Palivové čerpadlo |
| 2 | 5 10 |
2009-2014:
Benzín – EMS (MAF, snímač oleje); Nafta – vytápění spalováním; 2014-2016: Řídicí systém motoru (pouze benzín); Vytápění paliva (pouze nafta). |
| 3 | 5 | Výpočetní jednotka pneumatického odpružení |
| 4 | 25 | EMS (ECM, řízení relé palivového čerpadla) |
| 5 | 15 | EMS |
| 6 | 15 | Benzín – EMS (zapalovací cívky);
Nafta – EMS (snímače, řízení relé žhavicích svíček). |
| 7 | 10 | 2015-2016: Adaptivní tempomat (ACC). |
| 8 | 25 | Vyhřívání zadních sedadel |
| 9 | – | – |
| 10 | 10 | 2009-2016:
Nafta – EMS; 2009-2014: Benzín – EMS (motor s klapkou). |
| 11 | 15 20 |
2009-2014:
Benzín – EMS (snímače kyslíku) Nafta 3.0L; Spojka kompresoru klimatizace; 2014-2016: Řídicí systém motoru (pouze benzín); Tekutina DEF (pouze nafta). |
| 12 | 10 | Vyhřívané trysky stěrače |
| 13 | 15 | EMS |
| 14 | 15 | Benzín – EMS (snímače kyslíku) |
| 15 | 30 5 10 |
2009-2014:
Vyhřívané čelní sklo 2014-2016: Zrcadlo; Kamera pro couvání; Kamera pro vysokou linii; 2015-2016: Zrcadlo; Zadní kamery; Adaptivní systém předního osvětlení (AFS); Modul řízení světlometů. |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 16 | 15 5 |
2009-2014:
Zadní stěrač; 2014-2016: Monitor mrtvého úhlu (BSM); Detekce brodění. |
| 17 | 10 | 2009-2012:
Benzín V6 – EMS (EGR, výfukový ventil); Ventilátor E-box; Diesel 3.0L – EMS (MAF, EGR). |
| 17 | 10 | Systém řízení motoru (pouze diesel). |
| 17 | 20 | 2014-2016:
Systém řízení motoru (pouze benzín). |
| 18 | 30 30 5 |
2009-2012:
Vyhřívané čelní sklo; 2012-2014: Ostřikovače světlometů; 2014-2016: Systém řízení motoru. |
| 19 | – | – |
| 20 | 5 30 |
2009-2014:
Alternátor; 2014-2016: Ostřikovač světlometů. |
| 21 | 5 | Kontrola dynamiky stability (DSC);
Systém proti zablokování (ABS). |
| 22 | 30 | Zadní ventilátor |
| 23 | 25 | Kontrola trakce |
| 24 | 25 | Vyhřívání předních sedadel |
| 25 | 15 | Klakson |
| 26 | 20 | Ovladač pneumatického odpružení |
| 27 | 5 15 |
2009-2014:
Modul řízení motoru (ECM); 2014-2016: Klimatizace. |
| 28 | 20 | 2009-2012:
Benzín V6 – Čerpadlo posilovače brzd; 2009-2014: Diesel – pomocné vytápění; 2015-2016: Benzín V8 SC – vodní čerpadlo mezichladiče. |
| 29 | 30 | Přední stěrače |
| 30 | 10 | Ovladač automatické převodovky |
Prostor pro cestující (horní)
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 1 | 15 | Dotyková obrazovka;
Integrovaný přední ovládací panel. |
| 2 | 10 | Audio zesilovač |
| 3 | – | – |
| 4 | 10 | Navigace;
Satelitní rádio. |
| 5 | 15 | Hlavní audio jednotka |
| 6 | 15 | Audio-video vstup / výstup |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Integrovaný přední a zadní ovládací panel –
Vytápění a ventilace. |
| 16 | 20 | Pomocné vytápění na palivový pohon. |

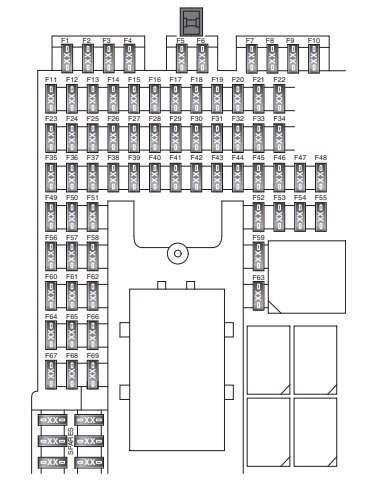

Prostor pro cestující (dolní)
Přiřazení pojistek v pojistkové skříňce v prostoru pro cestující (dolním)
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 1 | 5 | Přijímač rádiových frekvencí;
Systém TPM. |
| 2 | – | – |
| 3 | 10 | Přední mlhová světla |
| 4 | 5 | 2009-2011:
Automatické světlomety; 2009-2014: Automatické ztmavení vnitřního zrcátka; 2014-2016: Nepoužívá se. |
| 5 | 5 | Dynamická kontrola stability (DSC);
Systém proti zablokování (ABS); Senzor úhlu řízení. |
| 6 | 5 | od 2015:
Adaptivní tempomat (ACC). |
| 7 | – | – |
| 8 | – | – |
| 9 | 5 | Elektrická parkovací brzda (EPB) |
| 10 | 5 | Ovladač pneumatického odpružení |
| 11 | 10 | Světlomety couvacího světla přívěsu |
| 12 | 5 | Světlomety couvacího světla |
| 13 | – | – |
| 14 | 5 | 2009-2014:
Světlomety brzdového světla; Spínač brzdy; 2014-2016: Spínač brzdového pedálu. |
| 15 | 30 | Vyhřívané zadní sklo |
| 16 | 10 | Chladnička Box Cubby |
| 17 | 5 | Otevírání / startování bez klíče;
Centrální zamykání. |
| 18 | 15 | 2009-2014:
Nepoužívá se; 2014-2016: Zadní stěrač. |
| 19 | 5 | Modul řízení motoru (ECM) |
| 20 | 10 | Vyhřívaný volant |
| 21 | 10 | 2009-2014:
Spínače středové konzoly (ovládací panel, HDC, DSC), p Vyrovnávání světlometů, Klimatizace zadní, c Senzor smogu. 2014-2016: Spínače středové konzoly; Klimatizace zadní. |
| 22 | 5 | Automatická převodovka;
Převodovka; Zadní diferenciál. |
| 23 | 5 | 2009-2014:
Vyrovnávání světlometů; 2014-2016: Nepoužívá se. |
| 24 | 10 | Světlomety pravého boku a zadní světla |
| 25 | 10 | Světlomety boční a zadní levého boku |
| 26 | – | – |
| 27 | 10 | Světlomety boční přívěsu |
| 28 | – | – |
| 29 | – | – |
| 30 | 25 | Sklo předního pasažéra, centrální zamykání |
| 31 | 5 | 2009-2014:
Senzor deště; Kamera couvacího světla; 2014-2016: Senzor deště; Spínač pomocných světel. |
| 32 | 25 | Sklo řidiče;
Externí zrcátka; Centrální zamykání dveří. |
| 33 | – | – |
| 34 | 10 | Elektrický pohon dveří palivové nádrže |
| 35 | – | – |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 36 | 5 | Hlasový signál s bateriovým podpůrným systémem |
| 37 | 20 | Přístup bez klíče;
Centrální zamykání. |
| 38 | 15 | Stříkací systém předního skla |
| 39 | 25 | Levé zadní sklo;
Centrální zamykání dveří. |
| 40 | 5 | Paměť sedadla;
Hodiny; Sada spínačů dveří řidiče (zrcátka, okna). |
| 41 | 2009-2012:
Nepoužívá se; 2012-2014: Výkonový zesilovač; 2014-2016: Modul brány. |
|
| 42 | 30 | Elektrické sedadlo řidiče |
| 43 | 15 | Stříkací systém zadního skla |
| 44 | 25 | Pravé zadní sklo;
Centrální zamykání. |
| 45 | 30 | Elektrické sedadlo spolujezdce |
| 46 | – | – |
| 47 | 20 | Otevíratelná střecha |
| 48 | 30 | 2009-2014:
Konektor přívěsu (napájení z baterie). |
| 48 | 15 | 2014-2016:
Konektor přívěsu (napájení z baterie). |
| 49 | 5 | Adaptivní přední osvětlení (pravá jednotka) |
| 50 | 5 | Adaptivní přední osvětlení (levá jednotka) |
| 51 | 5 | Spínače na volantu |
| 52 | – | – |
| 53 | 20 | Zapalovač cigaret |
| 54 | 15 | Konektor přívěsu (napájení zapalování) |
| 55 | 20 | Dodatečná napájecí zásuvka – střední a zadní |
| 56 | 10 | Airbag SRS |
| 57 | 10 | Vnitřní osvětlení |
| 58 | – | – |
| 59 | – | – |
| 60 | – | – |
| 61 | 10 | Balík přístrojů, centrum zpráv |
| 62 | 10 | ECU klimatizace |
| 63 | 20 | Dodatečná napájecí zásuvka – přední |
| 64 | 15 | 2009-2014:
Audio jednotka; DVD přehrávač. |
| 64 | 5 | 2014-2016:
Modul řízení motoru (ECM). |
| 65 | 5 | 2009-2014:
Systém okolních kamer; 2014-2016: Nepoužívá se. |
| 66 | 5 | Diagnostická zásuvka |
| 67 | 15 | 2009-2014:
Modul zábavy pro zadní sedadla; 2014-2016: Nepoužívá se. |
| 68 | 10 | 2009-2014:
Dotykový displej; Multimediální modul; Rádio; Telefon; 2014-2016: Nepoužívá se |
| 69 | – | – |
O Land Rover Discovery 4 / LR4 (2009-2016)
Land Rover Discovery 4, známý také jako LR4 v Severní Americe, je robustní a všestranné SUV, které se vyrábělo v letech 2009 až 2016. Tento model je známý svou schopností zvládat náročný terén, přičemž poskytuje komfort a luxus na cestách. Discovery 4 nabízí různé možnosti motorizace, včetně výkonných dieselových a benzínových motorů, které zajišťují dostatečný výkon pro každodenní použití i pro off-road dobrodružství. Interiér vozidla je prostorný a poskytuje dostatek místa pro sedm pasažérů, což ho činí ideálním pro rodiny a cestovatele, kteří potřebují spolehlivé a prostorné vozidlo.
Schéma pojistkové skříňky Land Rover Discovery 4 / LR4
Tato stránka zobrazuje schéma pojistkové skříňky pro Land Rover Discovery 4 / LR4, která je nezbytná pro identifikaci a výměnu pojistek. Typická umístění pojistkové skříňky pro tento model zahrnují prostor pod kapotou a interiér vozidla, obvykle v oblasti palubní desky. Schémata obsahují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro udržení bezpečnosti a funkčnosti vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
