Mazda Tribute (2000-2011) – pojistková skříňka
Mazda Tribute – schéma pojistek
Rok výroby: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Pojistková skříňka v prostoru pro cestující
Nachází se pod palubní deskou (spodní část palubní desky), na straně spolujezdce a je chráněna krytem. Pro přístup k ní stačí zvednout plochým šroubovákem přes příslušný otvor v krytu.

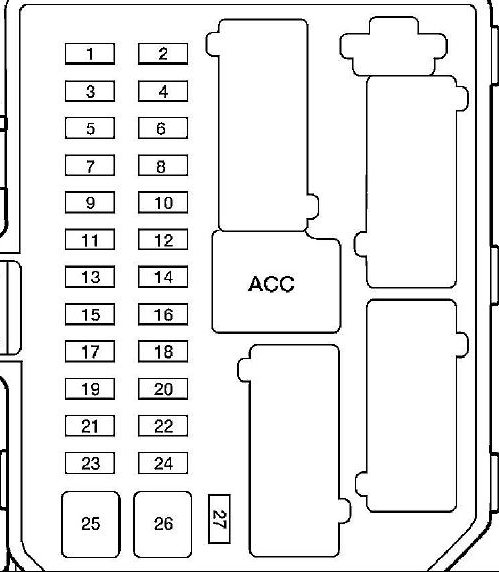

Typ 1
Popis
| 1 | 5A Elektropneumatický ventilový box na nádrži výparů paliva |
| 2 | 5A Relé ventilátoru, vyhřívané zadní sklo |
| 3 | 10A Stěrač skla zadních dveří a motor ostřikovače skla |
| 4 | 10A Řídicí jednotka 4WD, přístrojová deska |
| 5 | Řídicí jednotka ABS a SRS 5A |
| 6 | 10A Nouzová světla, couvací světla |
| 7 | 10A Zesilovač signálu transpondéru, řídicí jednotka SRS |
| 8 | 10A Přístrojová deska, relé blokování voliče |
| 9 | 3A Relé motoru a automatické převodovky, relé ventilátoru, relé klimatizace |
| 10 | 20A Motor předního stěrače, motor ostřikovače předního skla, relé přerušovaného stěrače |
| 11 | 10A Relé startéru, elektromagnetický ventilový box pro blokování klíče zapalování |
| 12 | 5A Radiopřijímač a hodiny |
| 13 | Rezerva |
| 14 | Zapalovač 20A |
| 15 | 15A Rozměry, světlomety, relé elektrického systému přívěsu |
| 16 | 10A Přístrojová deska, elektrická zrcátka, elektrická řídicí jednotka |
| 17 | 15A Łukasz |
| 18 | 5A Osvětlení přístrojového panelu a spínačů přístrojové desky |
| 19 | Subwoofer 10A |
| 20 | 15A Směrovky, indikátory, výstražná světla |
| 21 | 10A Boční světla přívěsu |
| 22 | 15A rezerva |
| 23 | 15 / 20A akustický signál |
| 24 | 15A Brzdová světla, řídicí jednotka ABS, řídicí jednotka motoru a automatické převodovky, elektromagnetické ventily pro automatickou převodovku |
| 25 | Elektrická okna 30A |
| 26 | 30A Centrální zamykání, ECM, elektricky nastavitelná sedadla |
| 27 | 10A Rádio, přístrojový panel, vnitřní osvětlení |
| ACC | Relé pro instalaci dodatečného vybavení |

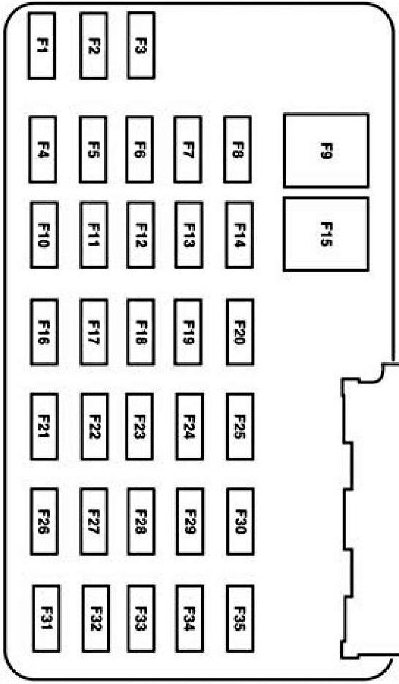

Typ 2
Popis
| 1 | 15A Světla přívěsu |
| 2 | Rádio 5A (osvětlení) |
| 3 | 15A Přední a zadní poziční světla |
| 4 | 10A Spínač zapalování |
| 5 | 2A Relé řídicí jednotky automatické převodovky, relé palivového čerpadla, relé ventilátoru, č. 2 vysoká/nízká rychlost ventilátoru |
| 6 | 15A Přídavná brzdová světla, brzdová světla, řídicí jednotka motoru a automatické převodovky, ABS, tempomat |
| 7 | Přístrojová deska 10A, OBD, rádio, elektricky nastavitelná boční zrcátka |
| 8 | 15A Mlhová světla |
| 9 | 30A Centrální zamykání, elektricky nastavitelná sedadla |
| 10 | 15A Vyhřívaná boční zrcátka |
| 11 | 15A Otevírací střecha |
| 12 | Rádio 15A |
| 13 | Rezerva |
| 14 | Rezerva |
| 15 | Motor elektrického okna 30A |
| 16 | Subwoofer 15A |
| 17 | 15A Potkávací světla |
| 18 | Systém AWD 18A |
| 19 | 15A Systém proti krádeži |
| 20 | Akustický signál 20A |
| 21 | 10A Stěrač skla zadních dveří a motor ostřikovače skla |
| 22 | 10A Zpětné zrcátko, přístrojová deska |
| 23 | Rádio 5A (výkon) |
| 24 | Zapalovač cigaret 20A |
| 25 | 20A Ostřikovač předního skla a motor stěrače |
| 26 | Klimatizace 5A |
| 27 | 5A Spínač tempomatu |
| 28 | 10A Přístrojová deska |
| 29 | 10A Couvací světla |
| 30 | Rezerva |
| 31 | Rezerva |
| 32 | 10A Relé blokování voliče |
| 33 | 15A Řídicí jednotka SRS, indikátor deaktivace airbagu předního spolujezdce, senzor předního sedadla spolujezdce |
| 34 | Jednotka ABS 5A, tempomat |
| 35 | 5A Vyhřívaná sedadla, pohon všech kol |

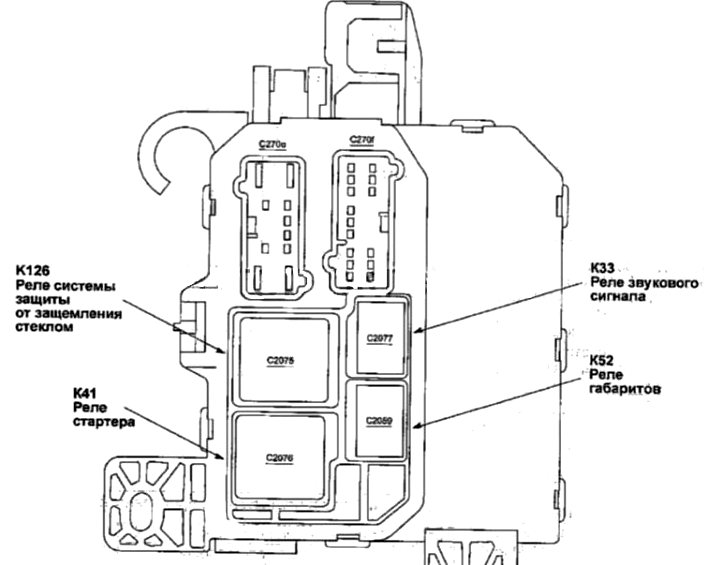

Relé
Na zadní straně zařízení se mohou nacházet relé, jako:
- Relé proti zablokování
- Relé startéru
- Rozměry relé
- Relé klaksonu
Pojistková skříňka v motorovém prostoru

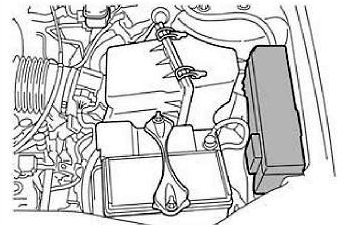

Nachází se na levé straně, vedle baterie, pod ochranným krytem. Na zadní straně bude aplikováno skutečné přiřazení pojistek a relé.

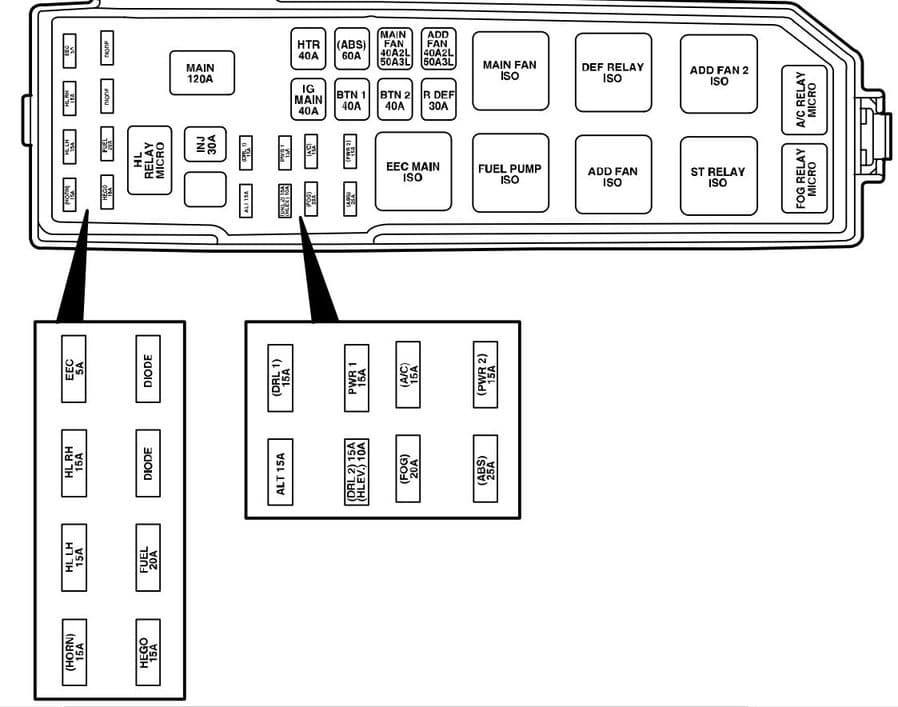

Typ 1
Popis
| Hlas | 15A Klakson |
| H / LLH | 15A Levé světlo |
| H / L RH | 15A Pravé světlo |
| EWG | 5A Systém řízení motoru |
| SOUTH | 15A Systém vstřikování paliva |
| FUEL | 20A palivové čerpadlo |
| DIODE | Dioda |
| DIODE | Dioda |
| H/L RELAY MICRO | Relé světlometů |
| INJ | 30A Systém řízení motoru, senzor MAF, ventil pro regulaci volnoběžných otáček |
| MAIN | Hlavní pojistka 120A |
| EVERYTHING | Generátor 15A |
| (DRL) | 15A systém denního svícení |
| (DRLZ) | 15A Řídicí jednotka denního svícení |
| (HLEV) | 10A kontrola úhlu světlometů |
| PWR1 | 15A Zásuvka pro připojení dodatečných zařízení |
| FOG | 20A mlhová světla |
| A/C | 15A Spojka kompresoru klimatizace |
| (SEKCIJA) | Systém proti zablokování 25A |
| PWR2 | 15A Zásuvka pro připojení dodatečných zařízení |
| HLAVNÍ IG | 40A Obvod startéru |
| HTR | 40A Motor ventilátoru, relé motoru ventilátoru |
| BTN 1 | 40A Rádio, zapalovač, přístrojová deska, elektrická zrcátka |
| (SEKCIJA) | Motor čerpadla ABS 60A |
| BTN 2 | 40A Rádio, přístrojová deska, „tempomat“, elektrické nastavení sedadla, klakson |
| HLAVNÍ VENTILÁTOR | Hlavní ventilátor 40/50A |
| RDEF | 30A Vyhřívané zadní sklo |
| ADD VENTILÁTOR | 40 / 50A Přídavný ventilátor |
| EEC HLAVNÍ ISO | Relé řízení motoru |
| PALIVOVÉ ČERPADLO ISO | Relé palivového čerpadla |
| HLAVNÍ VENTILÁTOR ISO | Relé nízké rychlosti ventilátoru (motor YF) Relé vysoké rychlosti ventilátoru č. 1 (motor AJ) |
| ADD VENTILÁTOR ISO | Relé vysoké rychlosti ventilátoru (motor YF) Relé nízké rychlosti ventilátoru (motor AJ) |
| DEF RELÉ ISO | Relé vyhřívání zadního skla |
| ST RELÉ ISO | Relé startéru |
| ADD VENTILÁTOR 2 ISO | Relé č. 2 vysoké rychlosti ventilátoru (motor AJ) Relé střední rychlosti ventilátoru (motor YF) |
| HMLOVÉ RELÉ MICRO | Relé mlhových světel |
| A/C RELÉ MICRO | Relé spojky kompresoru klimatizace |

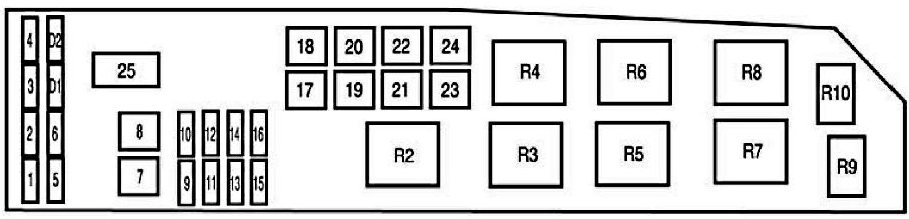

Typ 2
Popis
| 1 | 25A Pojistka přístrojové desky |
| 2 | Světlomety 25A |
| 3 | 25A Světlomety s tlumenými světly, směrovky, vnitřní osvětlení, světlomety |
| 4 | 5A Systém zpoždění vypnutí napájení některých obvodů po vypnutí zapalování |
| 5 | Ohřívač senzoru kyslíku 15A |
| 6 | Benzínové čerpadlo 20A |
| 7 | Relé RUN / ACC 40A – Zapalovač cigaret, přední stěrače a stěrač zadních dveří |
| 8 | 30A Řídicí jednotka motoru a automatické převodovky, vstřikovače a cívky |
| 9 | Generátor 15A |
| 10 | 30A Vyhřívaná sedadla |
| 11 | 10A Řídicí jednotka motoru a automatické převodovky |
| 12 | 20A Zásuvka pro připojení dodatečného vybavení |
| 13 | 20A Mlhová světla (světlomety/světla) |
| 14 | 15A Elektromagnetická spojka kompresoru klimatizace, relé klimatizace |
| 15 | Systém proti zablokování 30A |
| 16* | 25A Pojistka přístrojové desky |
| 17 | 50A Obvod startéru |
| 18 | Motor ventilátoru 40A |
| 19 | 40A Relé pomocné – subwoofer, systém AWD, světla s tlumeným světlem |
| 20 | Systém proti zablokování 60A |
| 21 | 40A Klakson, dodatečná brzdová světla, přístrojová deska, centrální zamykání a elektrická sedadla |
| 22 | Ventilátor chladiče 40/50A |
| 23 | 40A Vyhřívané zadní okno, relé pozičních světel |
| 24 | Ventilátor 40/50A s vysokou/nízkou rychlostí |
| 25 | Rameno |
| R2 | Relé pro řídicí jednotku motoru a automatickou převodovku |
| R3 | Relé palivového čerpadla |
| R4 | Relé ventilátoru chladiče |
| R5 | Relé č. 1 vysoká/nízká rychlost ventilátoru |
| R7 | Relé startéru |
| R8 | Relé č. 2 vysoká/nízká rychlost ventilátoru |
| R9 | Relé mlhových světel (světlomety/žárovky) |
| R10 | Relé klimatizace |
| D1 | Dioda startéru |
| D2 | Dioda klimatizace |

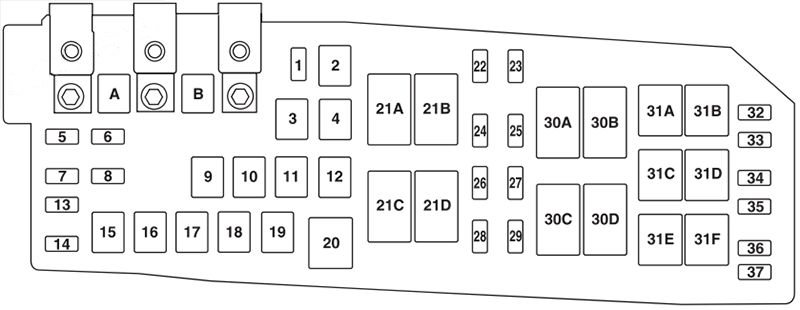

Typ 3
Popis
| A | Modul elektronické asistence řízení 80A (EPAS) |
| B | 125A Pojistková skříňka v prostoru pro cestující |
| 1 | 15A Vyhřívané zrcátko |
| 2 | 30A Zadní ohřívač |
| 3 | 20A Zadní zásuvky (středová konzola) |
| 4 | Rezerva |
| 5 | Modul řízení pohonného systému 10A (PCM) — spravuje napájení, relé PCM, ventil pro odvodnění nádrže |
| 6 | Generátor 15A |
| 7 | 15A Otevírací střecha |
| 8 | 20A Poziční světla přívěsu |
| 9 | 50A Systém proti zablokování (ABS) |
| 10 | 30A Přední stěrače |
| 11 | Motor startování 30A |
| 12 | Motor ventilátoru 40A |
| 13 | Spojka klimatizace 10A |
| 14 | 15A Světlomety přívěsu |
| 15 | Rezerva |
| 16 | 40A Chladicí ventilátor 1 |
| 17 | 40A Chladicí ventilátor 2 |
| 18 | 20A ABS |
| 19 | Elektrická sedadla 30A |
| 20 | Relé ovládání klimatizace |
| 21A | Relé zadního odvlhčovače |
| 21B | Relé palivového čerpadla |
| 21C | Relé ventilátoru |
| 21D | Relé PCM |
| 22 | 20A Palivové čerpadlo |
| 23 | Palivové vstřikovače 15A |
| 24 | Nepoužívá se |
| 25 | 5A ABS |
| 26 | 15A Zapalovací cívky |
| 27 | Kontrolka poruchy komponentu pohonného systému 10A |
| 28 | 20A Kontrolka poruchy komponentu pohonného systému |
| 29 | 15A PCM |
| 30A | Relé chlazení ventilátoru 1 |
| 30B | Relé startéru |
| 30C | Hlavní relé chlazení ventilátoru |
| 30D | Relé chlazení ventilátoru 2 |
| 31A | Relé zadního světla |
| 31B | Nepoužívá se |
| 31C | Relé přívěsu pro odbočení doleva |
| 31D | Relé přívěsu pro odbočení doprava |
| 31E | Hlasník |
| 31F | Relé zámku |
| 32 | Nepoužívá se |
| 33 | Dioda klimatizace |
| 34 | Dioda startéru |
| 35 | Start/vypnutí, couvací světla, zadní relé topení |
| 36 | Rezerva |
