Infiniti FX35 (2003-2017) – pojistková skříňka
V tomto článku naleznete diagramy pojistkové skříňky Infiniti FX35 (2003–2017), získáte informace o poloze panelů pojistek uvnitř vozu a naučíte se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Infiniti FX35
Týká se vozidel vyrobených v letech:
2003, 2004, 2005, 2006, 2007, 2008.

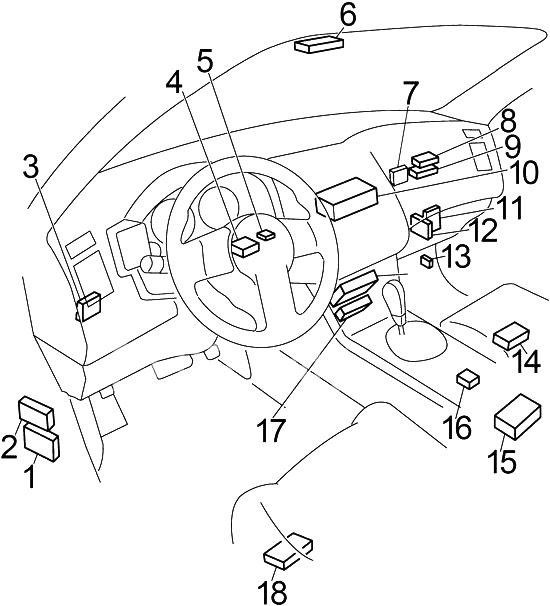

Kabina
- Modul řízení karoserie (BCM)
- Pojistková skříňka
- Jednotka inteligentního klíče
- Jednotka zámku volantu
- Zesilovač antény NATS
- Kamera pro upozornění na opuštění jízdního pruhu (LDW)
- Jednotka řízení upozornění na nízký tlak pneumatik
- Adaptér TEL
- Displej
- Jednotný počítač kilometrů a zesilovač klimatizace
- Jednotka řízení inteligentního tempomatu (ICC)
- Modul řízení motoru (ECM)
- Jednotka řízení AWD
- Jednotka řízení automatického polohovače trakce
- Jednotka řízení NAVI
- Jednotka diagnostického senzoru airbagu
- Jednotka řízení kamery pro couvání
- Jednotka řízení sedadla řidiče
- Zesilovač zvuku BOSE
- Jednotka řízení uzavírání zadních dveří
- Jednotka řízení kombinované zadní lampy
- 2003-2005: Relé lampy rezervy

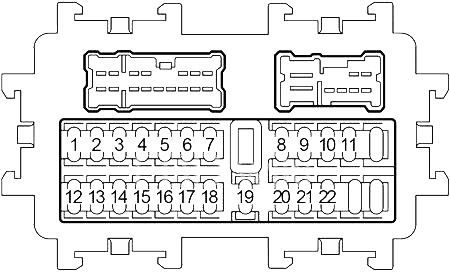

Pojistková skříňka v kabině
Panel pojistek se nachází v dolní části na straně řidiče za panelem nohou.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15 | Modul řízení karoserie (BCM), modul řízení motoru (ECM), vstřikovače paliva |
| 2 | 15 | U bodu napájení zavazadlového prostoru |
| 3 | 15 | Zásuvka napájení vzadu |
| 4 | 15 | Zásuvka napájení vpředu №2 |
| 5 | – | – |
| 6 | 10 | Audio, displej řídicí jednotky, satelitní rádio tuner, unifikovaný počítadlo kilometrů a zesilovač klimatizace, spínač klimatizace a AV, zesilovač antény, modul řízení karoserie (BCM), řídicí jednotka kamery pro couvání, řídicí jednotka NAVI, DVD přehrávač, TEL adaptér, inteligentní klíčová jednotka, vnější anténa klíče, kombinované počítadlo kilometrů |
| 7 | 15 | Zásuvka napájení vpředu №1 |
| 8 | 15 | Vyhřívané zrcátko |
| 9 | 10 | Kombinované počítadlo kilometrů, řídicí jednotka polohovače automatického tahu |
| 10 | 15 | Motor ventilátoru, unifikované počítadlo kilometrů a zesilovač klimatizace |
| 11 | 15 | Motor ventilátoru, unifikované počítadlo kilometrů a zesilovač klimatizace |
| 12 | 10 | Inteligentní tempomat (ICC), senzor ICC, spínač brzdy ICC, relé zastavení brzdy ICC, modul řízení motoru, unifikované počítadlo kilometrů a zesilovač klimatizace, spínač světel stop, elektromagnetický zámek převodovky, elektromagnetický ventil ECV (kompresor klimatizace), displej řídicí jednotky, řídicí jednotka NAVI, TEL adaptér, modul inteligentního klíče, senzor úhlu řízení, spínač režimu sněhu, spínač upozornění na opuštění jízdního pruhu (LDW), jednotka kamery LDW, gong LDW, automatické zrcátko proti oslnění (kompas), spínač brzdy ASCD, relé odmrazovače zadního okna, řídicí jednotka AWD |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 13 | 10 | Jednotka diagnostického senzoru airbagu, řídicí jednotka systému klasifikace cestujících |
| 14 | 10 | Kombinované počítadlo kilometrů |
| 15 | 10 | Spínač vyhřívaného sedadla |
| 16 | 10 | 2003-2005: Senzory kyslíku, senzory poměru vzduch-palivo |
| 17 | 20 | Audio zesilovač BOSE |
| 18 | 15 | Řídicí jednotka uzamykání zadních dveří |
| 19 | 10 | Kombinované počítadlo kilometrů, unifikované počítadlo kilometrů a zesilovač klimatizace, datové rozhraní, řídicí jednotka kamery pro couvání, kontrolka bezpečnosti, hodiny |
| 20 | 10 | Spínač brzdových světel, inteligentní tempomat (ICC), relé zastavení brzdy ICC, ABS, unifikované počítadlo kilometrů a zesilovač klimatizace, řídicí jednotka kombinovaných zadních světel |
| 21 | 10 | Řídicí jednotka AWD |
| 22 | 15 | Modul řízení karoserie (BCM), spínač klíče, spínač klíče a spínač ovládání zapalování, zesilovač antény NATS, řídicí jednotka polohovacího zařízení automatického tahu |
| R1 | Ventilátor | |
| R2 | Příslušenství | |
Motorový prostor
- Pojistková skříňka №2
- Pojistková skříňka relé №1
- Pojistková skříňka №1 (IPDM)
- Podpora pojistky fúz
- 2006-2008: Pojistková skříňka relé №2
- Motor stěrače předního skla
- Řídicí jednotka ABS

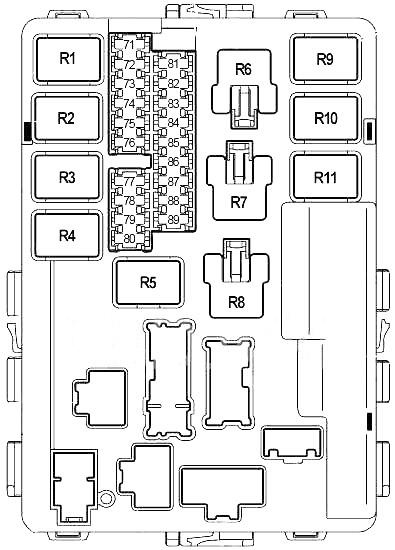

Pojistková skříňka motorového prostoru 1
Blízko baterie.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| 71 | 10 | Relé lampy zadní, lampa parkovací, lampa zadní, lampa obrysová, procesor IPDM, kontrola úhlu světlometů, jednotka řízení kombinovaných zadních světel, lampa evidenčního čísla, lampa v odkládací schránce, spínač kombinovaný, mikrofon (osvětlení: zařízení A/T, spínač režimu sněhu, spínač VDC OFF, hodiny, spínač nouzový, spínač vyhřívaného sedadla, spínač dálkového ovládání zrcátka dveří, spínač LDW, spínač klimatizace a AV, přehrávač DVD, zásuvka napájení přední) |
| 72 | 10 | Světlomet pravý (světlometu s tlumenými světly) |
| 73 | 30 | Relé stěrače předního |
| 74 | 10 | Světlomet levý (světlometu s tlumenými světly) |
| 75 | 20 | Relé odmrazovače zadního okna |
| 76 | 15 | Světlomet pravý (světlometu s pozičními světly) |
| 77 | 20 | Modul řízení motoru (ECM), relé ECM, elektromagnetický ventil kontrola distribuce ventilu sání, senzor hmotnosti vzduchu, senzor polohy klikového hřídele, senzory polohy vačkového hřídele, elektromagnetický ventil kontrola objemu odběru absorbéru EVAP, cívky zapalování, kondenzátor, senzory polohy kontrola distribuce ventilu sání (VK45DE) |
| 78 | 15 | Procesor IPDM, odmrazovač stěrače předního |
| 79 | 10 | Spojka kompresoru klimatizace |
| 80 | 20 | Relé odmrazovače zadního okna, pojistka: “8” |
| 81 | 15 | Relé čerpadla paliva, skupina senzoru úrovně paliva a čerpadla paliva, modul řízení motoru (ECM) |
| 82 | 10 | ABS |
| 83 | 10 | Modul řízení převodovky (TCM), relé lampy couvací, jednotka řízení displeje, jednotka řízení NAVI, jednotka řízení kamery couvací |
| 84 | 10 | Spínač kombinovaný, systém stěračů předních a zadních |
| 85 | 10 | Senzory poměr vzduch-palivo, senzory kyslíku vyhřívané |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 86 | 15 | Světlomet levý (směrovky) |
| 87 | 15 | Relé motoru kontrola klapky, modul řízení motoru (ECM) |
| 88 | 15 | Relé přední světla proti mlze |
| 89 | 10 | Datové rozhraní, ventil kontrola odvětrávání absorbéru EVAP, elektromagnetický ventil kontrola VIAS (VK45DE) |
| R1 | Modul řízení motoru | |
| R2 | Světlomet – potkávací světla | |
| R3 | Světlomet – směrovky | |
| R4 | Startování | |
| R5 | Zapalování | |
| R6 | Ventilátor chlazení (č. 3) | |
| R7 | Ventilátor chlazení (č. 1) | |
| R8 | Ventilátor chlazení (č. 2) | |
| R9 | Motor kontrola klapky | |
| R10 | Čerpadlo paliva | |
| R11 | Přední světlo proti mlze | |
O Infiniti FX35 (2003-2017)
Infiniti FX35 je luxusní SUV, které bylo vyráběno v letech 2003 až 2017. Tento model je známý svým sportovním designem a výkonnými motory. FX35 byl vybaven 3,5litrovým V6 motorem, který poskytoval dostatečný výkon a dynamiku pro každodenní ježdění i delší cesty. Vozidlo nabízelo pohodlné a prostorné interiéry s moderními technologickými prvky, které zvyšovaly komfort a bezpečnost. Díky svému jedinečnému stylu a spolehlivosti se Infiniti FX35 stalo oblíbeným mezi řidiči, kteří hledají kombinaci luxusu a výkonu.
Schéma pojistkové skříňky Infiniti FX35
Tato stránka zobrazuje schéma pojistkové skříňky pro model Infiniti FX35, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Typické umístění pojistkové skříňky v tomto autě je pod kapotou a v interiéru, obvykle u strany řidiče. Diagramy na této stránce ukazují čísla pojistek, jejich ampéráž a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím obsahu a správně ji udržovat.
