Infiniti G20 (1990-2002) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Infiniti G20 (1990–2002), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Infiniti G20
Týká se vozidel vyrobených v letech:
1990, 1991, 1992, 1993, 1994, 1995, 1996.

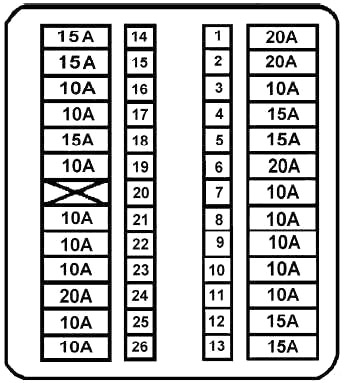

Schéma pojistkové skříňky v kabině
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 20 | Odmlžovač zadního okna |
| 2 | 20 | Odmlžovač zadního okna |
| 3 | 10 | do 1993: Čas systému blokování převodovky, řídicí jednotka (pouze A/T) |
| od 1993.5: Otevření zavazadlového prostoru a nádrže, systém dálkového ovládání Multi | ||
| 4 | 15 | Motor ventilátoru |
| 5 | 15 | Motor ventilátoru |
| 6 | 20 | Zadní okno |
| 7 | 10 | Systém elektronické kontroly motoru (ECCS), relé kontroly žárovek, systém alarmu, systém ventilátoru chladiče, systém startování (1993.5-1995), systém kontroly A/T (1993.5-1995), ASCD (1993-5-1995) |
| 8 | 15 | do 1993: Čerpadlo paliva |
| 10 | od 1993.5: Systém airbagů | |
| 9 | 10 | Zvuk, podsvícení hodin |
| 10 | 10 | Klimatizace, řídicí jednotka času, systém alarmu |
| 11 | 10 | Zrcadlo dveří |
| 12 | 15 | Zapalovač |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 13 | 15 | Světlomet přední proti mlze |
| 14 | 15 | od 1993.5: Audio |
| 15 | 15 | od 1993.5: Čerpadlo paliva |
| 16 | 10 | Systém startování, systém elektronické kontroly motoru (ECCS), relé blokování spojky (pouze M/T), jednotka denního světla (pouze Kanada), systém alarmu proti krádeži (1993.5-1995) |
| 17 | 10 | Havarijní světla, systém dálkového ovládání (1993.5-1995) |
| 18 | 10 | Klaksón, systém alarmu proti krádeži, ASCD (1993.5-1995) |
| 19 | 10 | Zadní světla, světla polohy, osvětlení evidenčního čísla, boční světla polohy, světla na přivítání, hodiny, zvonek upozornění |
| 20 | – | – |
| 21 | 10 | do 1993: Kombinovaný počítač kilometrů, systém blokování převodovky, konektor ovládání, relé vyhřívače zadního okna, hodiny antény výkonu, relé ventilátoru, světlo couvání |
| od 1993.5: Kombinovaný počítač kilometrů, systém blokování převodovky (A/T), relé ventilátoru, konektor datového rozhraní (konektor ovládání), světlo couvání, relé vyhřívače zadního okna, jednotka denního světla (Kanada), systém kontroly A/T, hodiny antény výkonu, relé bezpečnostního pásu, relé vyhřívaného zrcadla | ||
| 22 | 10 | Signál zapnutí |
| 23 | 10 | Systém elektronické kontroly motoru (ECCS) |
| 24 | 20 | do 1993: Brzdová světla |
| od 1993.5: brzdová světla, ASCD, systém blokování převodovky, systém ABS | ||
| 25 | 10 | Osvětlení interiéru, světlomety, osvětlení zavazadlového prostoru, řídicí jednotka času, systém alarmu proti krádeži, časovač antény výkonu, systém automatického bezpečnostního pásu se dvěma body (1990-1993) |
| 26 | 10 | Systém proti zablokování, řídicí jednotka času, systém automatického bezpečnostního pásu se dvěma body, zařízení pro automatickou kontrolu rychlosti (ASCD), jednotka denního světla (pouze Kanada) |

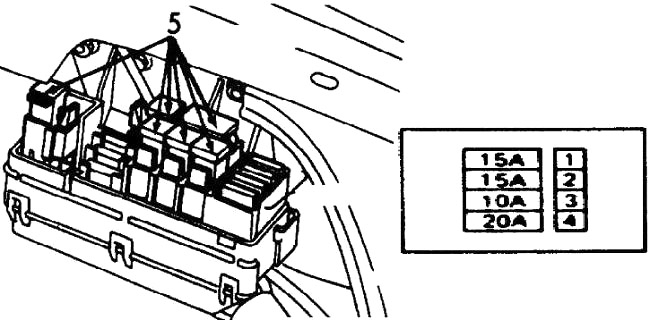

Schéma pojistkové skříňky v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 15 | Světlomety |
| 2 | 15 | Jednotka denního svícení (pouze Kanada) |
| 3 | 10 | Systém elektronického řízení motoru (ECCS) |
| 4 | 20 | Systém prevence zablokování kol |
| 5 | 30 | Spínač zapalování (připojení pojistky) |
| 6 | 30 | Hlavní svazek (připojení pojistky) |
| 7 | 25 | ECCS (připojení pojistky) |
| 8 | 75 | Alternátor (připojení pojistky) |
| 9 | 30 | Systém ventilátoru chladiče (připojení pojistky) |
| Systém ventilátoru chladiče (modely relé-3 A/T) | ||
| 10 | 30 | Pojistková skříňka relé systému ABS, řídicí jednotka ABS (připojení pojistky) |
Relé motorového prostoru (pravý blatník)

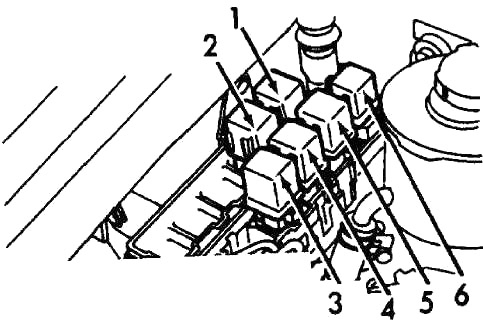

Modely A/T (1990-1993)
| Číslo | Popis |
|---|---|
| 1 | Relé upozornění proti krádeži – 1 |
| 2 | Zařízení pro kontrolu automatické rychlosti (ASCD) |
| 3 | Relé klimatizace |
| 4 | Relé upozornění proti krádeži – 2 |
| 5 | Relé předního mlhového světla |
| 6 | Relé klaksonu |

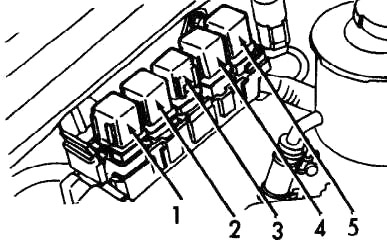

Modely M/T (1990-1993)
| Číslo | Popis |
|---|---|
| 1 | Relé klimatizace |
| 2 | Relé udržení zařízení pro automatické ovládání rychlosti (ASCD) |
| 3 | Relé klaksonu |
| 4 | Relé upozornění proti krádeži – 1 |
| 5 | Relé upozornění proti krádeži – 2 |

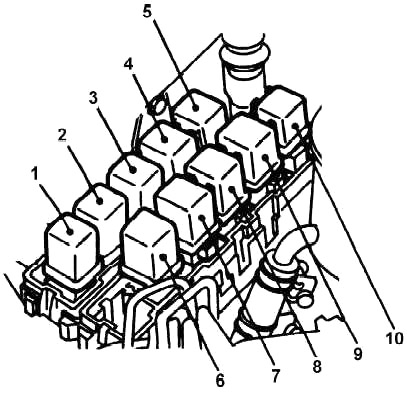

1993,5-1995
| Číslo | Popis |
|---|---|
| 1 | Relé startování chladiče – 3 |
| 2 | Relé klaksonu – 2 |
| 3 | Relé ventilátoru chladiče |
| 4 | Relé udržení zařízení automatického ovládání rychlosti (ASCD) |
| 5 | Relé udržení zařízení automatického ovládání rychlosti (ASCD) |
| 6 | Relé klimatizace |
| 7 | Relé denního svícení (Kanada) |
| 8 | Relé vyhřívaného zrcadla |
| 9 | Relé alarmu proti krádeži – 1 |
| 10 | Relé klaksonu |
O Infiniti G20 (1990-2002)
Infiniti G20, vyráběný mezi lety 1990 a 2002, je kompaktní luxusní sedan, který se stal populárním díky své spolehlivosti a komfortu. Tento model byl vybaven předním pohonem a nabízel různé možnosti motorů, včetně 2.0-litrového čtyřválcového motoru SR20DE, který poskytoval vyvážený výkon a efektivnost. Infiniti G20 se vyznačoval elegantním designem, kvalitním zpracováním interiéru a pokročilými technologiemi pro svou dobu, což ho dělalo atraktivním pro řidiče hledající spolehlivé a pohodlné vozidlo.
Schéma pojistkové skříňky Infiniti G20
Tato stránka zobrazuje schéma pojistkové skříňky pro model Infiniti G20, která je nezbytná pro identifikaci a údržbu elektrických systémů vozidla. Pojistková skříňka se obvykle nachází pod palubní deskou na straně řidiče a v motorovém prostoru. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což umožňuje snadnou orientaci při výměně pojistek. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a správné fungování vozidla.
