Infiniti FX50 (S51) (2008-2017) – pojistková skříňka
Infiniti FX50 (S51) (2008-2017) – schéma pojistek
Rok výroby: 2008, 2009, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017

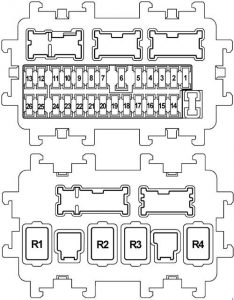

Panel pojistek přístrojové desky (J / B)
| Číslo | Ampéry [A] | Popis |
| 1 | – | – |
| 2 | 10 | Řídicí jednotka systému detekce cestujících
Jednotka diagnostického senzoru airbagu |
| 3 | 10 | Světlomet přední, pravý;
Světlomet přední, levý; Ionizátor řízený klimatizací; Relé sedadla; Unifikovaný měřicí přístroj a zesilovač klimatizace; Řídicí jednotka upozornění na nízký tlak pneumatik; Gateway CAN; Řídicí jednotka AV; Senzor kouře a vnějších zápachů; Automatické zrcátko vzadu proti oslnění; Relé ICC; Brzda ASCD; Spínač brzdy; Spínač brzdového světla; Řídicí jednotka AFS; Datový konektor; Upozorňovací systémy; Spínač upozornění na opuštění jízdního pruhu; Buzzer; Modul kamery jízdního pruhu; Adaptér skupiny tel. Relé vyhřívaného sedadla; Spínač vyhřívaného sedadla (strana řidiče); Spínač vyhřívaného sedadla (strana spolujezdce). |
| 4 | 10 | Relé rezervní lampy kombinovaného měřicího přístroje Pohled kolem monitoru Řídicí jednotka Řídicí jednotka sonar |
| 5 | 20 | Relé příslušenství |
| 6 | Klíč / zásuvka Hodiny Datový konektor Senzor deště Inteligentní klíč upozornění Buzzer Automatické zrcátko vzadu proti oslnění |
|
| 7 | 10 | Modul řízení karoserie;
Spínač brzdového světla; Relé brzdy ICC |
| 8 | 20 | Bose (audio systém) |
| 9 | 10 | Spínač zapalování na tlačítko v zásuvce klíče |
| 10 | 10 | Modul řízení karoserie (BCM);
Automatický regulátor polohy motoru; Řídicí jednotka; Řídicí jednotka celkového osvětlení; Spínač paměti sedadla; Řídicí jednotka sedadla motoru. |
| 11 | 10 | Kombinovaný počítač;
Unifikovaný měřicí přístroj a zesilovač klimatizace; Řídicí jednotka AWD; Gateway CAN; Řídicí jednotka předpínače bezpečnostního pásu (strana řidiče a spolujezdce). |
| 12 | – | Rezerva |
| 13 | – | Rezerva |
| 14 | – | – |
| 15 | 10 | Vnější zrcátka |
| 16 | 20 | Odmrazovač zadního okna |
| 17 | 20 | Odmrazovač zadního okna |
| 18 | 10 | Jednotka řízení E-SUS |
| 19 | – | – |
| 20 | 15 | Zásuvka napájení vpředu |
| 21 | 10 | Spínač dálkového ovládání zrcátka;
Unifikovaný měřicí přístroj a zesilovač klimatizace; Multifunkční spínač; Jednotka řízení celkového osvětlení; Jednotka řízení AV (prostředí); Jednotka řízení monitoru; Adaptér Tel.; Satelitní tuner. |
| 22 | 20 | Zásuvka napájení konzoly;
Zásuvka napájení vzadu. |
| 23 | 15 | Motor ventilátoru |
| 24 | 15 | Motor ventilátoru |
| 25 | – | Rezerva |
| 26 | – | Rezerva |
| Relé | ||
| R1 | Relé zapalování | |
| R2 | Relé zadního odmrazovače skla | |
| R3 | Relé příslušenství | |
| R4 | Relé ventilátoru | |

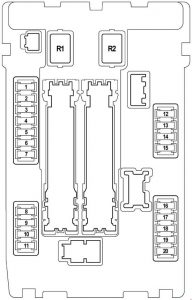

Schéma pojistek v motorovém prostoru (IPDM E / R)
| Č. | Ampéry [A] | Popis |
| 1 | 15 | Relé čerpadla paliva;
Modul řízení čerpadla paliva; Skupina senzoru úrovně paliva; Čerpadlo paliva; Modul řízení motoru (ECM). |
| 2 | 10 | Relé ventilátoru chlazení 2 |
| 3 | 10 | Spínač režimu sněhu modul řízení převodovky (TCM) |
| 4 | 10 | Vstřikovač paliva č. 1;
Vstřikovač č. 2; Vstřikovač č. 3; Vstřikovač č. 4; Vstřikovač č. 5; Vstřikovač č. 6; Vstřikovač č. 7 (motor VK); Vstřikovač č. 8 (motor VK); Kontrola motoru Modul (ECM); Modul řízení karoserie (BCM); Jednotka řízení celkového osvětlení. |
| 5 | 10 | Senzor ICC Integrovaná skupina;
Aktuátor pedálu akcelerátoru; Aktuátor ABS a elektrická jednotka (řídicí jednotka); Senzor úhlu řízení 1; Senzor úhlu řízení 1; Senzor G boční; Jednotka řízení AWD; Jednotka řízení asistence řízení; Jednotka řízení RAS; Upozornění ICC; Jednotka řízení brzdy. |
| 6 | 15 | Senzor kyslíku vyhřívaný 2 (řada 2);
Senzor kyslíku vyhřívaný 2 (řada 1); Poměrný vzduch-palivo (A / F) Senzor 1 (řada 1); Poměrný vzduch-palivo (A / F) Senzor 1 (řada 2). |
| 7 | 10 | Komplexní spínač |
| 8 | – | – |
| 9 | 10 | Relé kompresoru klimatizace |
| 10 | 15 | Relé ECM;
Modul řízení motoru (ECM); Kondenzátor; Elektromagnetický ventil řízení distribuce; Ventil sání; Elektromagnetický ventil řízení distribuce (řada 1); Elektromagnetický ventil řízení distribuce ventilů sání (řada 2); Elektromagnetický ventil řízení distribuce ventilů výfuku (řada 1); Elektromagnetický ventil řízení distribuce ventilů výfuku (řada 2); Ventil řízení ventilace nádrže EVAP; Zapalovací cívka č. 1 (s výkonovým tranzistorem); Zapalovací cívka č. 2 (s výkonovým tranzistorem); Zapalovací cívka č. 3 (s výkonovým tranzistorem); Zapalovací cívka č. 4 (s výkonovým tranzistorem); Zapalovací cívka č. 5 (s výkonovým tranzistorem); Zapalovací cívka č. 6 (s výkonovým tranzistorem); Zapalovací cívka č. 7 (s výkonovým tranzistorem; motor VK); Zapalovací cívka č. 8 (s výkonovým tranzistorem; motor VK); Elektromagnetický ventil pro regulaci objemu ventilace nádrže EVAP; Senzor hmotnostního průtoku vzduchu (řada 2); Senzor hmotnostního průtoku vzduchu (řada 1); Modul řízení VVEL. |
| 11 | 15 | Relé motoru řízení škrtící klapky;
Modul řízení motoru (ECM). |
| 12 | 10 | Světlomet přední levý (světlomet zadní);
Světlomet přední pravý (světlomet zadní). |
| 13 | 10 | Světlomet zadní, levý;
Světlomet zadní, pravý; Osvětlení registrační značky, levé; Osvětlení registrační značky, pravé; Osvětlení prostoru pro rukavice; Řídicí jednotka celkového osvětlení; Zásuvka napájení přední; Spínač změny ATT; Řídicí jednotka AV. |
| 14 | 10 | Světlomet přední levý (dálková světla) |
| 15 | 10 | Světlomet přední pravý (dálková světla) |
| 16 | 15 | Světlomet levý (tlumená světla) |
| 17 | 15 | Světlomet pravý (tlumená světla) |
| 18 | 10 | Relé světlometů předních mlhových
(světlomet přední mlhový levý, světlomet přední mlhový pravý) |
| 19 | – | – |
| 20 | 30 | Relé stěrače předního |
| Relé | ||
| R1 | – | |
| R2 | Relé řízení startování | |
Schéma pojistek v motorovém prostoru (E12)
| Č. | Ampéry [A] | Popis |
| 31 | 15 | Relé klaksonu 1;
Alternátor. |
| 32 | 30 | Volitelný konektor |
| 33 | 10 | Řídicí jednotka AWD;
Řídicí jednotka asistence při brzdění. |
| 34 | 15 | Přední displej;
Řídicí jednotka AV (Pohled kolem); Řídicí jednotka monitoru; Subwoofer; Satelitní rádio tuner; Adaptér tel. |
| 35 | – | – |
| 36 | 10 | Řídicí modul převodovky (TCM) |
| 37 | 20 | Relé motoru RAS |
| 38 | 10 | Relé klaksonu 2 |
| sol | 50 | Relé motoru aktivního VVEL |
| H. | 30 | Blok pojistek J / B IPDM E / R |
| ja | – | – |
| jot | 30 | Řídicí jednotka předního bezpečnostního pásu při kolapsu (strana řidiče) |
| K. | 30 | Řídicí jednotka předního bezpečnostního pásu při kolapsu (strana cestujícího) |
| L | 40 | Modul řízení karoserie (BCM);
Automatický polohovač řízení Cont; Řídicí jednotka sedadla řidiče; Spínač bederní podpory;
Spínač elektrického sedadla. |
| M | 30 | Aktuátor ABS a elektronická jednotka |
| N | 50 | Aktuátor ABS a elektronická jednotka |
| O | 50 | Relé ventilátoru chlazení 1 |
| P. | 50 | Blok pojistek E213 – č. pojistek: Q (řídicí jednotka automatických zadních dveří), 61 (aktuátor pedálu akcelerátoru), 62 (relé sedadla ovládaného klimatizací), 63 (relé sedadla ovládaného klimatizací, relé vyhřívaného sedadla) |
| Relé | ||
| R1 | Relé klaksonu 1 | |
Blok pojistek na pozitivním terminálu baterie
| Č. | Ampéry [A] | Popis |
| A | 250 | Č. pojistka alternátoru startování:
C. D, E |
| B | 100 | Č. pojistka:
O (relé ventilátoru chlazení 1), S (relé ventilátoru chlazení 2) |
| C | 100 | Blok pojistek a pojistky pojistky |
| D | 80 | Blok pojistek J / B (č. pojistek: 5, 6, 7, 8, 9, 10, 11)
Pro doplňkový zdroj pro napájení startování |
| E | 100 | IPDM E / R (č. pojistka: 10, 11) pro zdroj napájení startování |
| F | 60 | IPDM E / R (č. pojistka: 18 (relé předního světlometu mlhového světla); relé předního světlometu vysokého,
relé předního světlometu nízkého, relé zadního světlometu) pro zdroj napájení startování. |
Schéma pojistek v motorovém prostoru (E212; motor VK)
| Číslo | Ampéry [A] | Popis |
| R | – | – |
| S | 50 | Relé ventilátoru chlazení 2 |
| Relé | ||
| R1 | Relé ventilátoru chlazení 2 | |
Schéma pojistek v motorovém prostoru (E213)
| Č. | Ampéry [A] | Popis |
| 61 | 15 | Aktivátor pedálu akcelerátoru |
| 62 | 15 | Relé sedadla ovládaného klimatizací |
| 63 | 10 | Relé sedadla ovládaného klimatizací;
Relé vyhřívaného sedadla. |
| Q | 30 | Řídicí jednotka automatického ovládání zadních dveří |
| Relé | ||
| R6 | Relé klaksonu 2 | |
| R8 | Relé udržování brzdy ICC | |
