Infiniti Q50 (2013-2015) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Infiniti Q50 (2013–2015), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Infiniti Q50
Vztahuje se na vozidla vyrobená v letech:

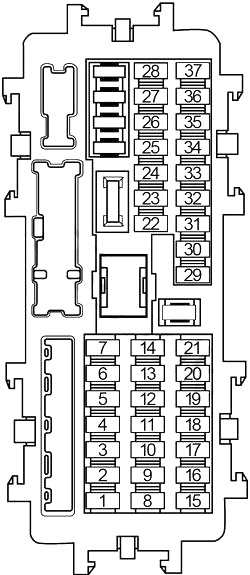

Pojistky v kabině
Blok pojistek se nachází v dolní části na straně řidiče za panelem nohy.

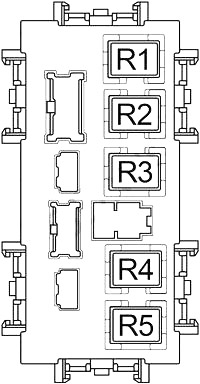

Zadní část
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 10 | Kombinovaný přístroj, řídicí jednotka monitor s pohledem na 360 stupňů, automatický zesilovač klimatizace, integrovaný spínač, zesilovač Bose, řídicí jednotka telematiky (TCU), telematický spínač, hlavní spínač elektrického okna (spínač dálkového zrcátka ve dveřích), řídicí jednotka displeje, externí vstup dat, řídicí jednotka Navi, řídicí jednotka AV |
| 2 | 5 | Modul řízení karoserie (BCM) |
| 3 | 15 | Zesilovač BOSE |
| 4 | 5 | Řídicí jednotka bezpečnostního pásu před nehodou, rozhraní pro připojení dat, automatické zrcátko a proti oslnění, senzor deště, inteligentní akustický signál klíče |
| 5 | 15 | Zesilovač BOSE |
| 6 | 10 | Automatický zesilovač klimatizace, spínač tlačítka zapnutí, kombinovaný přístroj, integrovaný spínač |
| 7 | 15 | Řídicí jednotka s displejem, pojistková skříňka, řídicí jednotka telematiky (TCU), řídicí jednotka AV, řídicí jednotka Navi, řídicí jednotka monitor Around View |
| 8 | 10 | Ohřívač zrcátka |
| 9 | 20 | Ohřívač zadního okna |
| 10 | 20 | Ohřívač zadního okna |
| 11 | 5 | Relé nouzového světla, kombinovaný přístroj, integrovaný spínač |
| 12 | 10 | Relé zámku převodovky, motor nastavení světlometů (SX/DX), senzor detekce výfukových plynů/nepříjemných pachů zvenčí, rotační aktor světlometu (levý a pravý), spínač polohy pedálu brzdy, spínač brzdových světel, modul řízení podvozku, kompresor, modul řízení síly řízení, řídicí jednotka asistence řízení, automatický zesilovač klimatizace, řídicí jednotka Navi, ionizátor, modul řízení asistenta dálkových světel, automatické vnitřní zrcátko proti oslnění, rozhraní pro připojení dat |
| 13 | 10 | Jednotka senzoru diagnostiky airbagů, řídicí jednotka systému klasifikace cestujících |
| 14 | 5 | Řídicí jednotka s displejem, řídicí jednotka sonar, řídicí jednotka telematiky (TCU), řídicí jednotka monitor s pohledem na 360 stupňů, relé vyhřívaného sedadla, brána Can, jednotka kamery pruhu, řídicí jednotka systému adaptivního předního osvětlení (AFS) |
| 15 | 5 | Spínač výběru režimu jízdy, spínač ovládání přístroje, volič automatické převodovky, lampa v odkládací schránce, spínač paměti sedadla, trojitý spínač, kombinovaný spínač (spirálový kabel), integrovaný spínač, telematický spínač |
| 16 | – | – |
| 17 | 5 | Přijímač dálkového přístupu bez klíče, řídicí jednotka pohonu všech kol (AWD), brána Can |
| 18 | – | – |
| 19 | 10 | Spínač brzdových světel, modul řízení karoserie (BCM), relé zastavení brzdy inteligentního tempomatu (ICC) |
| 20 | 10 | Modul řízení karoserie (BCM) |
| 21 | – | – |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 22 | 10 | Jednotka řízení pokročilých asistenčních systémů pro řidiče (ADAS), boční radar, modul řízení zvukového signálu asistence pro řidiče, modul řízení pohonu všech kol (AWD) |
| 23 | – | – |
| 24 | – | – |
| 25 | 20 | Zásuvka napájení č. 1, Zásuvka napájení č. 2 |
| 26 | – | – |
| 27 | 15 | Motor ventilátoru |
| 28 | 15 | Motor ventilátoru |
| 29 | – | – |
| 30 | 15 | Modul řízení karoserie (BCM), spínač paměti sedadla (s automatickým polohováním) |
| 31 | – | – |
| 32 | 15 | Relé vyhřívaného sedadla |
| 33 | 15 | Modul řízení karoserie (BCM) |
| 34 | – | – |
| 35 | – | – |
| 36 | 10 | Relé vyhřívaného volantu |
| 37 | – | – |
| R1 | Ohřívač zadního okna | |
| R2 | Příslušenství | |
| R3 | Zásuvka napájení | |
| R4 | Zapalování | |
| R5 | Ventilátor | |

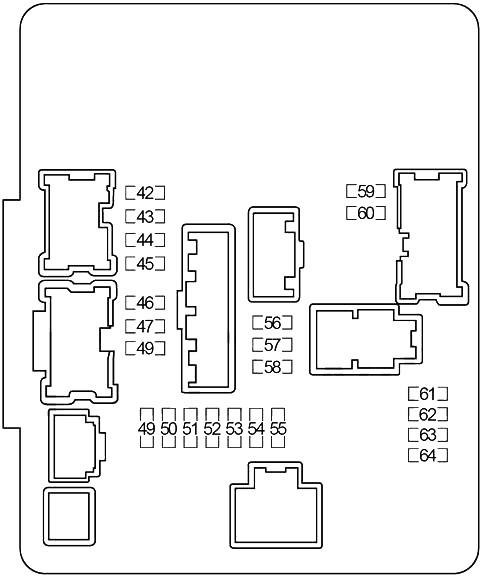

Pojistky v motorovém prostoru 1
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 42 | 10 | Světlomet pravý (světlomety potkávací) |
| 43 | 10 | Světlomet levý (světlomety potkávací) |
| 44 | 15 | Světlomet pravý (světlomety dálkové) |
| 45 | 15 | Světlomet levý (světlomety dálkové) |
| 46 | 10 | Modul řízení motoru (ECM), senzory hmotnostního průtoku vzduchu, elektromagnetický ventil pro regulaci objemu čištění nádrže EVAP |
| 47 | 10 | Ventil pro kontrolu větrání nádrže EVAP, elektromagnetický ventil pro kontrolu časování sacího ventilu, modul řízení variabilního zdvihu ventilu (VVEL) |
| 48 | 15 | Senzory poměru vzduch-palivo, vyhřívané senzory kyslíku |
| 49 | 15 | Zapalovací cívky, kondenzátor |
| 50 | 10 | Vstřikovače paliva, modul řízení motoru (ECM) |
| 51 | 10 | Modul řízení převodovky (TCM) |
| 52 | 15 | Relé čerpadla paliva |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 53 | 10 | Relé ventilátoru chlazení 1 |
| 54 | 10 | ABS, inteligentní senzor tempomatu (ICC), relé zastavení brzdy ICC, aktor pedálu akcelerátoru / senzor polohy pedálu akcelerátoru, senzor úhlu řízení |
| 55 | 10 | Čerpadlo ostřikovače |
| 56 | 30 | Relé předních stěračů |
| 57 | 15 | Relé předních mlhových světlometů |
| 58 | 10 | Relé denních světel |
| 59 | 10 | Zadní světla/parkování (levá strana) |
| 60 | 10 | Zadní světla/parkování (pravá strana), světla na mapy, vnitřní světla, skupina spínače požadavku na otevření zavazadlového prostoru |
| 61 | 10 | Relé klimatizace |
| 62 | – | – |
| 63 | 15 | Relé motoru ovládání klapky |
| 64 | 10 | Modul řízení motoru (ECM) |

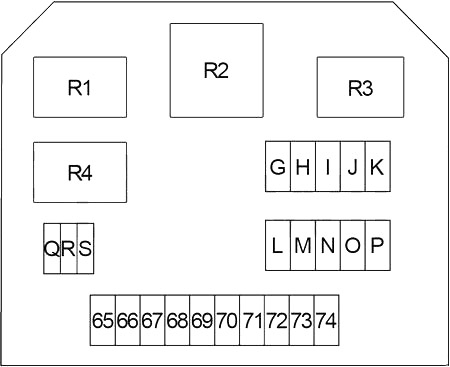

Pojistky v motorovém prostoru 2
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 65 | 10 | Relé klaksonu bezpečnosti vozidla |
| 66 | 15 | Relé klaksonu |
| 67 | 10 | Aktivátor pedálu akcelerátoru / senzor polohy pedálu akcelerátoru (s inteligentním tempomatem (ICC)) |
| 68 | 10 | Modul řízení převodovky (TCM) |
| 69 | 10 | Alternátor |
| 70 | 10 | Modul řízení pohonu všech kol (AWD) |
| 71 | – | – |
| 72 | 10 | Relé denních světel |
| 73 | 10 | Relé denních světel |
| 74 | – | – |
| G | 60 | Přímé adaptivní řízení: modul řízení síly řízení |
| H | 100 | Přímé adaptivní řízení: sekundární modul řízení úhlu řízení |
| I | – | – |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| J | 100 | Přímá adaptivní kontrola: hlavní řídicí modul úhlu řízení |
| K | – | – |
| L | 30 | ABS |
| M | 40 | Řídicí jednotka karoserie (BCM), automatický spínač (řídicí jednotka automatického polohovače, napájecí konektor) |
| N | 50 | ABS |
| O | 50 | Relé ventilátoru chlazení č. 1 |
| P | 50 | Relé motoru aktivního variabilního zdvihu (VVEL) |
| Q | 30 | Řídicí jednotka bezpečnostních pásů před nehodou (strana spolujezdce) (s inteligentním tempomatem (ICC)) |
| R | 30 | Relé zapalování (Pojistky: „11“, „12“, „13“, „14“, „22“) |
| S | 30 | Řídicí jednotka bezpečnostních pásů před nehodou (strana řidiče) (s inteligentním tempomatem (ICC)) |
| R1 | Klakson | |
| R2 | Ventilátor chlazení 1 | |
| R3 | Denní světla | |
| R4 | Bezpečnostní klakson vozidla | |

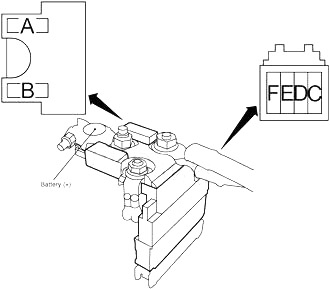

Blok pojistek pojistka
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| A | 250 | Motorek startování, Alternátor, pojistka: „E“, „D“, „C“ |
| B | – | – |
| F | 60 | Relé horních světlometů (pojistky: „42“, „43“), relé nízkého osvětlení (pojistky: „44“, „45“), relé zadních světel (pojistky: „59“, „60“), pojistka: „56“, „57“, „58“ |
| E | 100 | Relé příslušenství (relé zásuvky napájení, pojistka: „1“), relé zásuvky napájení (pojistka: „25“), relé odmrazovače zadního skla (pojistky: „8“, „9“, „10“), relé ventilátoru (pojistky: „27“, „28“), pojistka: „2“, „3“, „4“, „5“, „6“, „7“, „15“, „17“, „19“, „20“, „30“, „32“, „33“, „36“ |
| D | 80 | Relé řídicí jednotky motoru (ECM) (pojistky: „46“, „47“, „48“), relé zapalování (pojistky: „49“, „50“, „51“, „52“, „53“, „54“, „55“), pojistka: „61“, „63“, „64“ |
| C | 100 | pojistka: „65“, „66“, „67“, „68“, „69“, „70“, „72“, „73“, „G“, „H“, „J“, „L“, „M“, „N“, „O“, „P“, „Q“, „R“, „S“ |
O Infiniti Q50 (2013-2015)
Infiniti Q50, vyráběný v letech 2013 až 2015, je luxusní sedan, který kombinuje elegantní design s pokročilými technologiemi. Tento model je známý svou dynamickou jízdou a komfortem. V nabídce jsou různé motorizace, včetně benzínových a hybridních verzí, které poskytují výkonný a efektivní výkon. Interiér vozidla je vybaven nejmodernějšími technologiemi, které zaručují pohodlí a bezpečnost. Infiniti Q50 je ideální volbou pro ty, kteří hledají stylové a výkonné vozidlo s důrazem na detail a kvalitu.
Schéma pojistkové skříňky Infiniti Q50
Tato stránka zobrazuje schéma pojistkové skříňky pro model Infiniti Q50, která je nezbytná pro správnou údržbu a opravu vozidla. Typická umístění pojistkové skříňky v tomto autě jsou pod kapotou a v prostoru pro cestující. Schémata obsahují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přesnou představu o její konfiguraci.
