Infiniti QX56 (2004-2017) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Infiniti QX56 (2004–2017), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Infiniti QX56
Vztahuje se na vozidla vyrobená v letech:
2004, 2005, 2006, 2007, 2008, 2009, 2010.

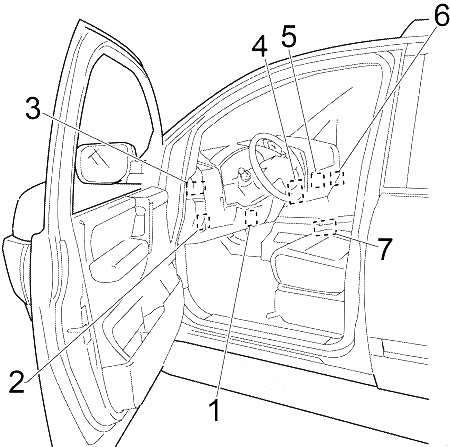

Kabina
(2)
- Modul řízení karoserie (BCM)
- 1 – Jednotka řízení automatické polohy motoru
R1 – Relé tažení přívěsu č. 1
R2 – Relé zadního okna s ventilací (zavřeno)
R3 – Relé zadního okna s ventilací (otevřeno) - Jednotka inteligentního klíče
- Displej a jednotka řízení AV
- Jednotka řízení převodovky
Přijímač bezklíčového přístupu - Pojistková skříňka
- Jednotka senzoru diagnostiky airbagů
Blok pojistek se nachází za krytem blízko odkládací schránky (Otevři odkládací schránku a zatáhni za kryt, abys ho odstranil).

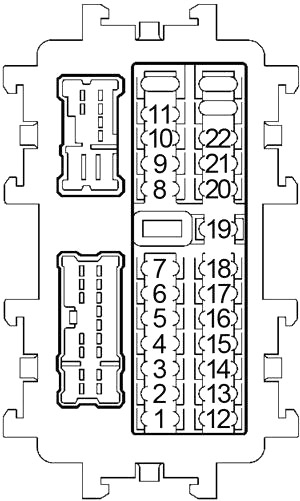

Schéma pojistkové skříňky v kabině
Zadní strana
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 10 | Relé sedadla s vyhříváním |
| 2 | 10 | Řídicí jednotka sedadla řidiče |
| 3 | 10 | Modul řízení převodovky (TCM), systém 4wd ve všech režimech, systém blokování převodovky A/T, systém řízení brzd, osvětlení, systém inteligentního tempomatu, systém inteligentního klíče/funkce startování motoru, systém imobilizéru vozidla Infiniti (IVIS), kombinovaný počítač, systém řízení odpružení, systém monitorování tlaku pneumatik, směrovky a výstražná světla, systém bezpečnosti vozidla, systém akustického upozornění |
| 4 | 10 | Audio, spínač AV, řídicí jednotka displeje, řídicí jednotka Navi, DVD přehrávač, modul řízení karoserie (BCM), kombinovaný počítač, řídicí jednotka kamery pro couvání, satelitní rádio tuner |
| 5 | 10 | Spínač dálkového ovládání vnějších zrcátek |
| 6 | 15 | U konektoru napájení konzoly |
| 7 | 15 | Zapalovač cigaret |
| 8 | 10 | Ovládání předního vzduchu, relé motoru předního ventilátoru, relé vodní ventily |
| 9 | 10 | Kombinovaný spínač |
| 10 | 15 | Motor zadního ventilátoru |
| 11 | 15 | Motor zadního ventilátoru |
| 12 | 10 | Konektor pro připojení dat, řídicí jednotka displeje, řídicí jednotka Navi, řídicí jednotka sonar, řídicí jednotka blokování převodovky, řídicí jednotka odpružení, řídicí jednotka zadních dveří, automatické zrcátko proti oslnění, kompas a teploměr, vyhřívaný volant, systém sonar, systém imobilizéru vozidla Infiniti (IVIS) |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 13 | 10 | Jednotka senzoru diagnostiky airbagů, řídicí jednotka systému klasifikace cestujících |
| 14 | 10 | Kombinovaný počítadlo (přední stěrač a systém mytí, zadní stěrač a systém mytí) |
| 15 | 10 | Spínač brzdy zařízení pro kontrolu automatické rychlosti (ASCD), relé zastavení inteligentního tempomatu (ICC), senzor ICC, modul ICC |
| 16 | 10 | Relé vyhřívaného sedadla |
| 17 | 15 | Subwoofer |
| 18 | 15 | U konektoru předního napájení (levého) |
| 19 | 10 | Senzor úhlu řízení, kombinovaný počítadlo, zapalování a elektromagnet zámku, kontrola předního vzduchu, řídicí jednotka zámku převodovky, zařízení A/T, konektor pro připojení dat, relé ventilu vody, univerzální vysílač-přijímač Homelink, hodiny, systém elektrického uzamykání, třetí prvek sedadla řady |
| 20 | 10 | Spínač brzdových světel, relé světel polohy, relé zastavení brzdy inteligentního tempomatu (ICC) |
| 21 | 10 | Jednotka inteligentního tempomatu (ICC) |
| 22 | 15 | Modul řízení karoserie (BCM), řídicí jednotka sedadla řidiče, řídicí jednotka zadních dveří, spínač paměti sedadel, řídicí jednotka automatické polohy motoru, automatický systém zadních dveří, inteligentní klíč/funkce startování motoru, vnitřní osvětlení, systém imobilizéru vozidla Infiniti (IVIS), systém elektrického uzamykání, systém bezpečnosti vozidla |
| R1 | Příslušenství | |
| R2 | Zadní ventilátor | |

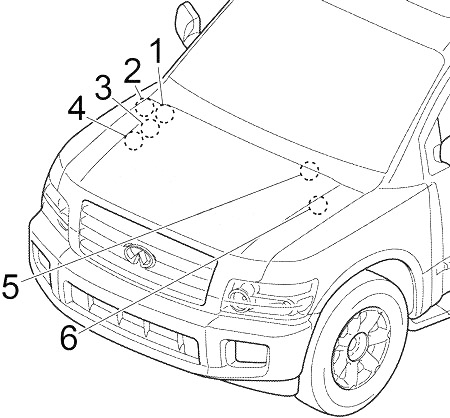

Motorový prostor
- Pojistková skříňka č. 1
- Modul řízení motoru (ECM)
- Pojistková skříňka č. 2
- Pojistková skříňka relé
- Motor stěrače předního skla
- Jednotka řízení ABS
Za baterií jsou tři bloky (Odstraňte kryt pojistkové skříňky stisknutím krytu a zvednutím nahoru).
Pojistková skříňka motorového prostoru 1
Schéma (Typ 1)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 32 | 10 | Relé tažení přívěsu č. 1 |
| 33 | – | – |
| 34 | 10 | Světlomet pravý (světlomety potkávací) |
| 35 | 10 | Světlomet levý (světlomety potkávací) |
| 36 | 10 | Spínač ovládání osvětlení, spínač světel, relé tažení přívěsu č. 1, řídicí jednotka displeje |
| 37 | 10 | Přední světla, zadní světla, světla registrační značky, relé tažení přívěsu, podsvícení spínače |
| 38 | 10 | Relé rezervní lampy (zrcátko tažení přívěsu) |
| 39 | 30 | Relé předního stěrače |
| 40 | 15 | Světlomet levý (světlomety dálkové) |
| 41 | 15 | Světlomet pravý (světlomety dálkové), motory pro nastavení světlometů |
| 42 | 10 | Relé klimatizace |
| 43 | 15 | Relé vyhřívaného zrcátka |
| 44 | – | – |
| 45 | 10 | Relé denního svícení |
| 46 | 15 | Relé odvlhčovače zadního okna |
| 47 | 15 | Relé odvlhčovače zadního okna |
| 48 | 15 | Relé čerpadla paliva |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 49 | 10 | Modul řízení převodovky (TCM), modul řízení převodovky, spínač změny na 4 kola, relé motoru převodovky |
| 50 | 10 | ABS, senzor úhlu řízení |
| 51 | 10 | Relé světla couvání, relé tažení přívěsu č. 2 |
| 52 | 20 | Relé motoru řízení klapky |
| 53 | 20 | Modul řízení motoru (ECM), relé ECM, jednotka řízení převodovky, zesilovač antény NATS, procesor IPDM |
| 54 | 10 | 2004-2006: Senzory poměru vzduch-palivo, vyhřívané kyslíkové senzory |
| 15 | 2007-2010: Senzory poměru vzduch-palivo, vyhřívané kyslíkové senzory | |
| 55 | 15 | Vstřikovače paliva |
| 56 | 20 | Přední mlhová světla |
| R1 | Odvlhčovač zadního okna | |
| R2 | Modul řízení motoru (ECM) | |
| R3 | Světlomet s nízkým světlem | |
| R4 | Přední mlhové světlo | |
| R5 | Startování | |
| R6 | Vyhřívané zrcátko | |
| R7 | – | |
| R8 | Ventilátor chlazení | |
| R9 | Zapalování | |
Schéma (Typ 2)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 32 | 10 | Přívěs |
| 33 | – | – |
| 34 | 10 | Pravý světlomet (tlumená světla) |
| 35 | 10 | Levý světlomet (tlumená světla) |
| 36 | 10 | Spínač ovládání osvětlení, spínač světel, relé přívěsu č. 1, řídicí jednotka displeje |
| 37 | 10 | Přední poziční světla, zadní poziční světla, světla registrační značky, relé přívěsu, podsvícení spínače |
| 38 | 10 | Relé rezervní lampy (zrcátko přívěsu) |
| 39 | 30 | Relé předního stěrače |
| 40 | 15 | Levý světlomet (dálková světla) |
| 41 | 15 | Pravý světlomet (dálková světla), motory pro nastavení světlometů |
| 42 | 10 | Relé klimatizace |
| 43 | 15 | Relé vyhřívaného zrcátka |
| 44 | – | – |
| 45 | 10 | Relé denního svícení |
| 46 | 15 | Relé odvlhčovače zadního okna |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 47 | 15 | Relé odvlhčovače zadního okna |
| 48 | 15 | Relé čerpadla paliva |
| 49 | 10 | Modul řízení převodovky (TCM), modul řízení převodovky, spínač převodu na 4 kola, relé motoru převodovky |
| 50 | 10 | ABS |
| 51 | 10 | Relé světla couvání, relé tažení přívěsu č. 2 |
| 52 | 20 | Relé motoru řízení klapky |
| 53 | 20 | Modul řízení motoru (ECM), relé ECM |
| 54 | 15 | Senzory poměru vzduch-palivo, vyhřívané kyslíkové senzory |
| 55 | 15 | Vstřikovače paliva |
| 56 | 15 | Přední mlhová světla |
| 57 | – | – |
| R1 | Odvlhčovač zadního okna | |
| R2 | Chladicí ventilátor (č. 1) | |
| R3 | Chladicí ventilátor (č. 2) | |
| R4 | Zapalování | |

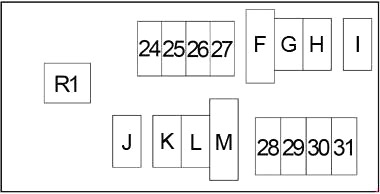

Pojistková skříňka del compartimento motore 2
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 24 | 20 | Relé motoru předního ventilátoru |
| 25 | 15 | Relé klaksonu, systém inteligentního klíče, systém bezpečnosti vozidla |
| 26 | 10 | 2006-2010: Řídicí jednotka AWD |
| 27 | 20 | Relé motoru předního ventilátoru |
| 28 | 15 | Konektor napájení zadního zatížení |
| 29 | 10 | Řídicí jednotka odpružení |
| 30 | 10 | Generátor |
| 31 | 20 | Audio, spínač AV, zesilovač BOSE, řídicí jednotka s displejem, řídicí jednotka Navi, DVD přehrávač, satelitní rádio tuner, řídicí jednotka kamery pro couvání |
| F | 50 | Modul řízení karoserie (BCM), automatický spínač, systém automatického osvětlení, automatický polohovač motoru, systém automatických zadních dveří, systém denního svícení, přední mlhový světlomet, přední stěrač a systém mytí, světlomet, systém nastavení světlometů, osvětlení. Systém inteligentního klíče/funkce startování motoru, stropní světlo, systém imobilizéru vozidla Infiniti (IVIS), polohová světla, světla registrační značky, zadní světla, systém uzamykání dveří, elektricky sklopná zadní sedadla, systém oken, odvlhčovač zadního okna, stěrač a systém mytí zadního okna, otevírací střecha, systém monitorování tlaku v pneumatikách, tažení přívěsu, směrovky a výstražná světla, systém bezpečnosti vozidla, akustické upozornění |
| G | 30 | Relé motoru kompresoru (řídicí jednotka odpružení) |
| H | 30 | ABS |
| I | 40 | ABS |
| J | 30 | Relé tažení přívěsu č. 2 |
| K | 40 | Elektrická brzda (přívěs) |
| L | 40 | Relé chlazení ventilátoru, relé vyhřívaného zrcátka, pojistka: “N” (2008-2010) |
| M | 40 | Zapalování. Systém inteligentního klíče/funkce startování motoru, systém imobilizéru vozidla Infiniti (IVIS), pojistky: “57”, “58” |
| N | 25 | 2008-2010: Relé chlazení ventilátoru, relé vyhřívaného zrcátka |
| R1 | Klakson | |

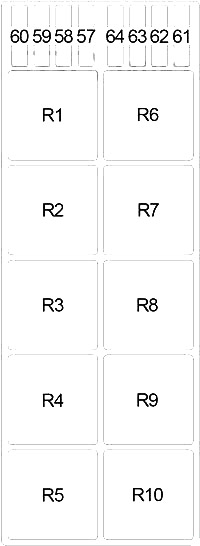

Pojistková skříňka
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 57 | 20 | Relé převodovky (vysoké), relé převodovky (nízké) |
| 58 | 20 | Relé motoru převodovky |
| 59 | 10 | Modul řízení karoserie (BCM), modul řízení motoru (ECM), systém 4WD ve všech režimech, systém automatického osvětlení, automatický polohovač motoru, systém denního svícení, přední mlhový světlomet, přední stěrač a systém mytí, světlomet, systém nasměrování světlometů, osvětlení, systém inteligentního klíče/funkce startování motoru, stropní lampa, systém imobilizéru vozidla Infiniti (IVIS), poziční světla, světla registrační značky, zadní světla, systém elektrického ovládání oken, odvlhčovač zadního okna, systém stěrače a mytí zadního okna, systém startování, střešní okno, systém monitorování tlaku v pneumatikách, tažení přívěsu, směrovky a výstražná světla, systém akustického varování |
| 60 | 15 | 2008-2010: Tažení přívěsu, modul řízení karoserie (BCM) |
| 61 | – | – |
| 62 | – | – |
| 63 | 10 | 2008-2010: Vyhřívaný volant |
| 64 | 10 | 2008-2010: Automatický polohovač řízení, systém blokování převodovky A/T, modul řízení karoserie (BCM), systém inteligentního klíče, vnitřní osvětlení, systém imobilizéru vozidla Infiniti (IVIS), systém elektrického uzamykání, systém akustického varování |
| R1 | 2006-2010: Přerušení převodu | |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| R2 | Změna nízké převodovky | |
| R3 | 2004-2007: Inteligentní tempomat (ICC) udržování brzdy | |
| R4 | 04-2005: Tažení přívěsu (č. 1) | |
| 2006-2010: Zákruta přívěsu (levá) | ||
| R5 | 2004-2005: Rezervní žárovka | |
| 2006-2010: Zákruta přívěsu (pravá) | ||
| R6 | – | |
| R7 | Vysoká změna (4WD) | |
| R8 | Denní světlo | |
| R9 | Světlo brzdy | |
| R10 | Tažení přívěsu (č. 2) | |

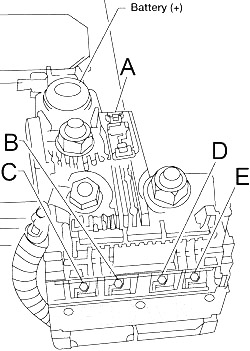

Blok připojení pojistky
Umístěné na baterii.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| A | 140 | Generátor, pojistka: “D”, “E” |
| B | 60 | Relé příslušenství (pojistky: “4”, “5”, “6”, “7”), relé zadního ventilátoru (pojistky: “10”, “11”), pojistky: “3”, “17”, “18”, “19”, “20”, “21”, “22” |
| C | 80 | Relé zapalování (pojistky: “38”, “48”, “49”, “50”, “51”, “54”, “55”), pojistky: “46”, “47”, “52”, “53” |
| D | 80 | Relé předních mlhových světlometů (pojistky: “34”, “35”), relé světlometů vysoké úrovně (pojistky: “34”, “35”), relé světlometů nízké úrovně (pojistky: “40”, “41”), relé zadních světel (“36”, “37”), pojistka: “32”, “39”, “42”, “43”, “45” |
| E | 100 | Pojistka: “28”, “29”, “30”, “31”, “I”, “K”, “L” |
Schéma pojistek a relé – Infiniti QX56
Vztahuje se na vozidla vyrobená v letech:
2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

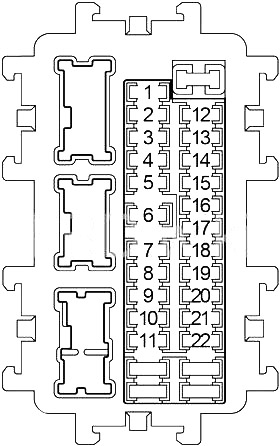

Schéma pojistkové skříňky v kabině
Blok pojistek se nachází za krytem přístrojové desky na straně řidiče.
Zadní strana
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 10 | Kombinovaný spínač |
| 2 | 10 | Jednotka senzoru diagnostiky airbagů, řídicí jednotka systému klasifikace cestujících |
| 3 | 10 | Spínač brzdy inteligentního tempomatu (ICC), zařízení automatického řízení rychlosti (ASCD) spínač brzdy, spínač světel stop, motor nastavení světlometů, konektor datového připojení, senzor úhlu řízení, kombinovaný měřicí přístroj, vyhřívaný spínač na volantu, nízký tlak v pneumatikách, tlaková řídicí jednotka varování, řídicí jednotka asistence řízení, brána CAN, trojitý spínač (spínač APS), řídicí jednotka adaptivního předního osvětlení (AFS), hlavní spínač AC zásuvky 120 V, relé sedadla řízeného klimatizací |
| 4 | 10 | Ovládání klimatizace vzadu, řídicí jednotka monitoru s 360stupňovým pohledem, automatický zesilovač klimatizace, ionizátor, řídicí jednotka AV, relé klimatizace vzadu, senzor detekce kouře/externí dveře, modul automatického řízení zadních dveří, automatické zrcátko se systémem proti oslnění, řídicí jednotka sonar (2014-2017), modul telematiky (TCU (2014-2017)) |
| 5 | 15 | Zesilovač BOSE |
| 6 | 10 | Konektor datového připojení, hodiny, spínač odblokování napájení druhého sedadla, zvukový signál inteligentního klíče, řídicí jednotka bezpečnostního pásu vpředu v případě kolize, senzor deště světel, automatické zrcátko se systémem proti oslnění, kombinovaný měřicí přístroj (2014-2017) |
| 7 | 10 | Spínač světel stop, modul řízení karoserie (BCM), inteligentní tempomat (ICC) relé zastavení brzdy, elektrická brzda |
| 8 | 15 | Zesilovač BOSE |
| 9 | 10 | Řídicí jednotka monitoru s 360stupňovým pohledem, automatický zesilovač klimatizace, modul automatického řízení zadních dveří, spínač sklonu LH/RH, spínač ohybu LH/RH, automatický zvukový signál varování zadních dveří |
| 10 | 10 | Spínač zapnutí s tlačítkem, spínač paměti sedadla, modul řízení karoserie (BCM) |
| 11 | 10 | Kombinovaný měřicí přístroj (2010-2013), brána CAN |
| 12 | 20 | Relé příslušenství č. 2 |
| 13 | 10 | Spínač 4WD, režim sněhu / režim tažení / skupina spínače pro deaktivaci VDC |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 14 | 15 | Druhý spínač vyhřívaného sedadla |
| 15 | 15 | Spínač předního vyhřívaného sedadla |
| 16 | 20 | Relé zadního ventilátoru |
| 17 | – | – |
| 18 | 20 | 2010-2013: Zásuvka napájení konzoly |
| 19 | 10 | Spínač dálkového ovládání zrcátka (2010-2013), řídicí jednotka sonar (2010-2013), řídicí jednotka monitorování prostředí, automatický zesilovač klimatizace, multifunkční spínač, řídicí jednotka AV, přední displej, video separátor, hlavní spínač okna (2014-2017), zesilovač BOSE (2014-2017), Modul řízení telematiky (TCU (2014-2017)), Spínač telematiky (2014-2017) |
| 20 | 20 | Přední zásuvka napájení, zásuvka napájení v odkládací schránce, relé příslušenství č. 2 |
| 21 | 15 | Motor předního ventilátoru |
| 22 | 15 | Motor předního ventilátoru |
| R1 | Zapalování | |
| R2 | Zapalování č. 2 | |
| R3 | Příslušenství | |
| R4 | Ventilátor | |
Motorový prostor

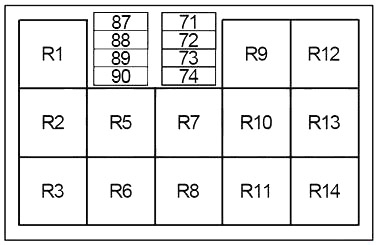

Schéma pojistkové skříňky №1
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 41 | 15 | Relé odvlhčovače zadního okna |
| 42 | 15 | Relé odvlhčovače zadního okna |
| 43 | 20 | Modul řízení motoru (ECM), zesilovač antény NATS, relé ECM (senzor hmotnostního průtoku vzduchu, elektromagnetický ventil pro regulaci objemu odběru z parního generátoru, modul řízení variabilních událostí a ventilu zdvihání (VVEL), elektromagnetický ventil pro kontrolu časování sacího ventilu, poměr vzduch-palivo (A/F) senzor, vyhřívaný kyslíkový senzor, ventil pro návrat paliva, ventil pro kontrolu nádrže EVAP, relé vstřikovačů (2014-2017)) |
| 44 | 10 | Relé blokování řízení |
| 45 | 30 | Relé předních stěračů |
| 46 | 10 | Relé zadního světla přívěsu, zadní světlo LH, zadní světlo RH/LH, světlo registrační značky |
| 47 | 10 | Světlo v odkládací schránce, spínač sedadla s klimatizací, ovládání klimatizace vzadu, řídicí jednotka monitoru s 360stupňovým pohledem, spínač vyhřívaného volantu, skupina spínače 4WD, volič převodovky A/T, multifunkční spínač, spínač předního vyhřívaného sedadla < druhý spínač vyhřívaného sedadla LH/Pravé, hodiny, druhé sedadlo, spínač odblokování napájení LH/RH, elektrická brzda, hlavní spínač napájení AC 120 V, napájecí zdroj konzoly (držák pohárů), skupina spínače režimu sněhu / tažení / deaktivace Vdc, spínač nastavení světlometů, spínač dálkového ovládání vnějších zrcátek, kombinovaný spínač (spirálový kabel), nouzový spínač, spínač resetování a ovládání osvětlení, spínač palubního počítače, hlavní automatický spínač zadních dveří, trojitý spínač, dvojitý spínač, zadní světlo RH, podpora předních dveří světla atmosféry, podpora zadních dveří světla atmosféry, světlo mapy, spínač telematiky |
| 48 | – | – |
| 49 | 10 | Relé klimatizace |
| 50 | 15 | Přední mlhový světlomet |
| 51 | 10 | Pravý světlomet (dálková světla) |
| 52 | 10 | Levý světlomet (dálková světla) |
| 53 | 15 | Levý světlomet (tlumená světla) |
| 54 | 15 | Pravý světlomet (tlumená světla) |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 55 | 10 | Relé lampy rezervy, relé napájení přívěsu, modul řízení převodovky (TCM) |
| 56 | 10 | Jednotka řízení převodovky |
| 57 | 10 | ABS, relé brzdového světla, senzor rychlosti náklonu / bočně / uvolnění G |
| 58 | – | – |
| 59 | – | – |
| 60 | 15 | 2010-2013: Relé vstřikovačů |
| 61 | 15 | Zapalovací cívky, kondenzátor |
| 62 | 10 | Modul řízení motoru (ECM) |
| 63 | – | – |
| 64 | 20 | Relé řízení motoru klapky |
| R1 | Odvlhčovač zadního okna | |
| R2 | Zapalování č. 3 | |
| R3 | Zapalování č. 2 | |
| R4 | Zapalování | |

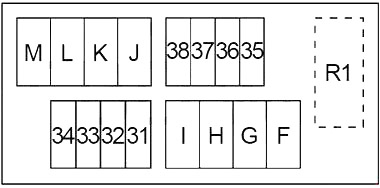

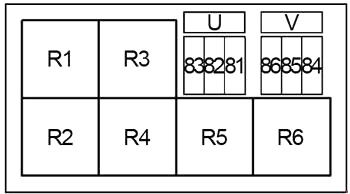

Pojistková skříňka 2
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 31 | 15 | Relé klaksonu |
| 32 | 10 | Alternátor |
| 33 | 10 | Aktivátor pedálu akcelerátoru |
| 34 | 10 | Řídicí jednotka převodovky |
| 35 | 15 | Řídicí jednotka AV, přední displej, video separátor, displej pro opěrku hlavy LH/RH, řídicí modul telematiky (TCU (2014-2017)) |
| 36 | 10 | Relé klaksonu bezpečnosti vozidla |
| 37 | 10 | IPDM (relé zapalování č. 2 (modul řízení úrovně vzduchu), relé zapalování č. 3 (signalizátor, dvojitý spínač (spínač varovných systémů), inteligentní tempomat (ICC) relé zastavení brzdy, inteligentní senzor tempomatu (ICC), aktivátor pedálu akcelerátoru, řídicí jednotka pokročilých asistenčních systémů pro řidiče (ADAS), boční radar LH/RH, kamera jízdního pruhu) |
| 38 | 10 | Modul řízení převodovky (TCM) |
| F | 40 | Elektrická brzda, pojistky: “T”, “V”, “79”, “84”, “85”, “86” |
| G | 40 | Relé zapalování č. 1 (Pojistky: “1”, “2”, “3”, “4”, “16”), Pojistky: “12”, “81”, “82”, “83”, “U” |
| H | 40 | IPDM |
| I | 30 | Relé kompresoru vzduchu |
| J | 30 | Řídicí jednotka převodovky |
| K | 50 | Modul řízení karoserie (BCM), automatický spínač (řídicí jednotka automatického polohování, řídicí jednotka sedadla řidiče, spínač bederní opěrky) |
| L | 30 | ABS |
| M | 50 | ABS |
| R1 | Klakson | |
Dodatečné podpory pro pojistky
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| P | 50 | Relé startování (Pojistky: “71”, “72”, “73”, “74”) |
| O | 50 | Relé motoru aktivního pohonu a zdvihání (VVEL) |
| R | 50 | Pojistka: “T”, “79” |
| Q | 50 | 2010-2013: Pojistky: “S”, “75”, “76”, “77” |
| 50 | 2014-2017: Pojistky: “S”, “75”, “76”, “77”, “87”, “88”, “89”, “90” | |
| 75 | 15 | Relé odmrazovače stěračů |
| 76 | 10 | Relé vyhřívání řízení |
| 77 | 30 | Řídicí jednotka bezpečnostních pásů v případě kolize |
| S | 30 | Sedadla druhé řady (relé odblokování napájení LH/RH, relé nahoru 2 LH/RH, relé dolů 2 LH/RH) |
| 78 | – | – |
| 79 | 30 | Jednotka invertoru |
| 80 | 10 | Relé odmrazovače stěračů, vnější zrcátko |
| T | 30 | Modul automatického ovládání zadních dveří |
Pojistková skříňka 1
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 71 | 30 | Modul řízení motoru (ECM) |
| 72 | 10 | Spojka elektricky ovládaného chladicího ventilátoru |
| 73 | 15 | Modul řízení čerpadla paliva |
| 74 | 10 | ABS |
| 87 | 15 | 2014-2017: Relé vstřikovačů |
| 88 | 10 | 2014-2017: Relé denních světel |
| 89 | 10 | 2014-2017: Relé denních světel |
| 90 | 10 | 2014-2017: Relé denních světel |
| R1 | Dálkové startování motoru | |
| R2 | – | |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| R3 | 2010-2013: Klakson bezpečnosti vozidla | |
| 2014-2017: Denní světla | ||
| R4 | – | |
| R5 | – | |
| R6 | Rezervní žárovka | |
| R7 | Vyhřívaný volant | |
| R8 | Inteligentní tempomat (ICC) Zastavení brzdy | |
| R9 | Odmrazovač pro stěrače | |
| R10 | Klimatizace vzadu | |
| R11 | Brzdové světlo | |
| R12 | Kompresor vzduchu | |
| R13 | Zapalování | |
| R14 | Variabilní ventilová událost a motor aktora zdvihání (VVEL) | |
Pojistková skříňka 2
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 81 | 15 | Relé sedadla ovládané klimatizací |
| 82 | 15 | Relé sedadla ovládané klimatizací |
| 83 | 30 | Řídicí jednotka bezpečnostních pásů v případě kolize |
| 84 | 15 | Relé lampy směrovky přívěsu (levá), relé lampy směrovky přívěsu (pravá) |
| 85 | 10 | Relé rezervní lampy |
| 86 | 10 | Relé zadní lampy přívěsu |
| U | 30 | Relé ostřikovačů světlometů |
| V | 30 | Relé výkonu přívěsu |
| R1 | Sedadlo s klimatizací | |
| R2 | Lampa směrovky přívěsu (pravá) | |
| R3 | Ostřikovač světlometů | |
| R4 | Lampa směrovky přívěsu (levá) | |
| R5 | Zadní lampa přívěsu | |
| R6 | Výkon přívěsu | |
Hlavní blokové připojení
Hlavní pojistky jsou umístěny na baterii.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| A | 140 | Alternátor, Pojistky: “C”, “D”, “E” |
| B | 80 | Pojistka: “O”, “P”, “Q”, “R” |
| C | 100 | Relé startování (relé horního stěrače předního skla, pojistky: “55”, “56”, “57”, “60”, “61”, “62”), pojistky: “41”, “42”, “43”, “44”, “64” |
| D | 80 | Relé příslušenství (Pojistky: “18”, “19”, “20”), Relé startování č. 2 (Pojistky: “13”, “14”, “15”), Relé ventilátoru (Pojistky: “21”, “22”), Pojistky: “5”, “6”, “7”, “8”, “9”, “10”, “11” |
| E | 80 | Pojistka: “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J”, “K”, “L”, “M” |
| N | 60 | Relé horních světlometů (pojistky: “51”, “52”), relé nízké úrovně světlometů (pojistky: “53”, “54”), relé zadních světel (pojistky: “46”, “47”), relé předních mlhových světel (Pojistka: “50”), Pojistka: “45”, “49” |
O Infiniti QX56 (2004-2017)
Infiniti QX56 je luxusní SUV, které bylo vyráběno mezi lety 2004 a 2017. Tento model je známý svým robustním designem a prostorným interiérem, který nabízí pohodlí pro všechny pasažéry. QX56 je vybaven výkonným motorem V8, který poskytuje dostatek síly pro hladkou jízdu a tahání těžkých nákladů. Vozidlo je také vybaveno pokročilými technologiemi a bezpečnostními funkcemi, které zaručují komfort a bezpečnost na cestách. Díky svým vlastnostem je Infiniti QX56 oblíbenou volbou pro ty, kteří hledají kombinaci luxusu a výkonu.
Schéma pojistkové skříňky Infiniti QX56
Tato stránka zobrazuje schéma pojistkové skříňky pro model Infiniti QX56, která je nezbytná pro identifikaci a údržbu elektrických komponentů vozidla. Pojistková skříňka se obvykle nachází pod kapotou a v interiéru vozidla, často v blízkosti řidiče. Na schématu jsou uvedena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro udržení správné funkčnosti vozidla a její správné používání může prodloužit životnost elektrických komponentů.
