Infiniti J30 (1993-1997) – pojistková skříňka

V tomto článku naleznete diagramy pojistkové skříňky Infiniti J30 (1993–1997), získáte informace o poloze panelů pojistek uvnitř vozu a naučíte se přiřazení každé pojistky (rozložení pojistek).

Schéma pojistek a relé – Infiniti J30

Týká se vozidel vyrobených v letech:

1993, 1994, 1995, 1996, 1997.

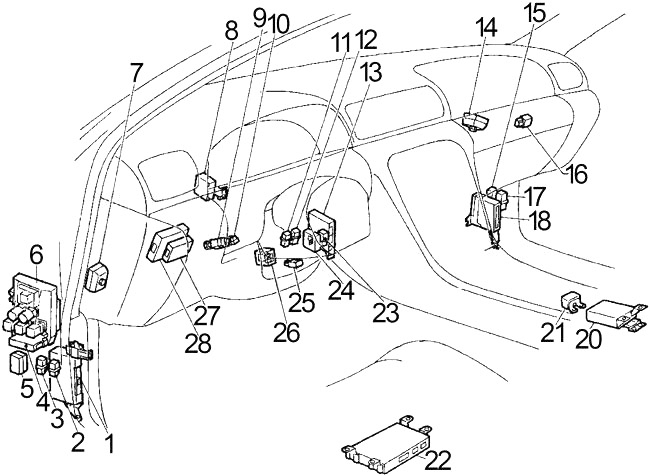

Kabina

1. Modul řízení převodovky (TCM)
2. Relé palivového čerpadla
3. Relé zadního světla
4. Jednotka řízení času
5. Super vícenásobné propojení (SMJ)
6. Pojistková skříňka
7. Super vícenásobné propojení (SMJ)
8. Hodiny zámku dveří
9. Spínač brzdového světla
10. Spínač automatického ovládání rychlosti (ASCD) Zrušit
11. Relé upozornění proti krádeži
12. Relé spínače zadních dveří
13. Zesilovač klimatizace
14. Super vícenásobné propojení (SMJ)
15. Relé zapalovací cívky
16. Relé ventilátoru (vysoká rychlost)
17. Relé modulu řízení motoru (ECCS)
18. Modul řízení motoru (ECCS)
19. –
20. Jednotka řízení airbagu
21. Senzor tunelu a senzor bezpečnosti
22. Jednotka řízení elektrického sedadla
23. Kombinovaná jednotka blikače
24. Jednotka řízení upozornění proti krádeži
25. Spínač vysunutí
26. Jednotka řízení blokování převodovky
27. Jednotka řízení automatizace rychlosti (ASCD)
28. Jednotka řízení asistence při řízení

Schéma pojistkové skříňky v kabině

Panel pojistek se nachází v dolní části na straně řidiče za panelem nohy.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	10	Spínač nouzových světel (kombinované směrovky), kombinovaný spínač (směrovka), relé multifunkční č. 1, relé multifunkční č. 2, relé multifunkční
2	15	Relé audio zesilovače
3	10	Telefon, jednotka přenosu a přijímání
4	15	Spínač brzdového světla, senzor brzdového světla a zadního světla, brzdové světlo, řídicí jednotka zařízení automatické regulace rychlosti (ASCD), řídicí jednotka zámku převodovky
5	20	Motor předního stěrače, řídicí jednotka času, relé stěrače, spínač předního stěrače, motor předního ostřikovače skla
6	15	Zapalovač cigaret, hodiny
7	7,5	Řídicí jednotka času, relé stěrače, spínač předního stěrače
8	10	Spínač dálkového ovládání bočních zrcátek, řídicí jednotka alarmu proti krádeži
9	10	CD přehrávač a rádio, časovač a motor elektrické antény, telefon (řídicí jednotka přijímače)
10	15	Motor ventilátoru
11	15	Motor ventilátoru
12	10	Klíčový spínač, hodiny zámku dveří, multifunkční jednotka dálkového ovládání, řídicí jednotka času
13	7,5	Kombinovaný přístroj, řídicí jednotka alarmu proti krádeži, hodiny, CD přehrávač a rádio, časovač a motor antény, jednotka dálkového ovládání s více dálkovými ovladači, zvonek upozornění, řídicí jednotka času
14	15	Relé audio zesilovače
15	20	Zesilovač elektrického okna (strana spolujezdce)
16	20	Zesilovač elektrického zadního okna (pravé)
17	–	–
18	–	–
19	7,5	1993-1995: Konektor datového připojení, řídicí jednotka motoru (ECM), řídicí jednotka zařízení automatické regulace rychlosti (ASCD), vyhřívané kyslíkové senzory, ventil pro regulaci volnoběžných otáček (IACV-ACC), ventil pro regulaci volnoběžných otáček (IACV-FICD), elektromagnetický ventil pro variabilní čas (VTC), elektromagnetický ventil pro regulaci tlaku (PRVR)
	15	1996-1997: Konektor datového připojení, řídicí jednotka motoru (ECM), řídicí jednotka automatizace rychlosti (ASCD), senzory poměru vzduch-palivo, vyhřívané kyslíkové senzory, ventil pro regulaci volnoběžných otáček (IACV-ACC), ventil pro regulaci volnoběžných otáček (IACV-FICD), elektromagnetický ventil pro variabilní čas (VTC), elektromagnetický ventil regulátoru tlaku (PRVR)
20	7,5	Řídicí jednotka alarmu proti krádeži, relé startovacího motoru alarmu proti krádeži, řídicí jednotka denních světel, relé střešního okna, hlavní spínač okna
21	7,5	Nouzový spínač (kombinovaná blikačka)

Číslo	Ampéry [A]	Popis
22	7,5	Zesilovač klimatizace
23	7,5	Vnitřní osvětlení, osvětlení zavazadlového prostoru, bodové světlo, světla pro nohy, světla na vstupu, spínače dveří, multifunkční řídicí jednotka, osvětlení kosmetických zrcátek, spínač osvětlení, relé spínače zadních dveří, spínač osvětlení zavazadlového prostoru, řídicí jednotka času, klíč zapalování Osvětlení otevření, řídicí jednotka alarmu proti krádeži
24	7,5	Relé startéru, modul řízení motoru (ECM), relé startéru alarmu proti krádeži, relé denního svícení, řídicí jednotka denního svícení, spínač parkovací brzdy
25	7,5	Spínač osvětlení, řídicí jednotka denního svícení, senzor světla brzdového světla a zadního světla, zadní světla, brzdová světla, boční světla, světla evidenčního čísla, poziční světla, řídicí jednotka času
26	7,5	Světlo v odkládací schránce, spínač ovládání osvětlení, osvětlení: (kombinovaný přístroj, zapalovač cigaret, ovládací tlačítko, nouzový spínač, hodiny, CD přehrávač a rádio, hlavní spínač okna, spínač okna (strana spolujezdce), automatické ovládání rychlosti (ASCD)) Hlavní spínač, indikátor A/T, automatické zrcadlo proti oslnění, spínač zadního okna)
27	20	Zesilovač elektrického zadního okna (levého)
28	3	Telefon, jednotka přenosu a příjmu, hands-free sada
29	10	Řídicí jednotka airbagu
30	7,5	Spínač inhibítora (světla couvání, modul řízení převodovky (TCM), relé polohy parkování/neutrál), hlavní spínač automatického ovládání rychlosti (ASCD), relé ASCD, spínač zrušení ASCD, řídicí jednotka ASCD, relé palivové pumpy
31	7,5	Kombinovaný přístroj, spínač dveří, relé spínače zadních dveří, automatické zrcadlo proti oslnění
32	7,5	Systém aktivního řízení s vysokým výkonem (HICAS), řídicí jednotka času, zesilovač automatické klimatizace, relé odmrazování zadního okna
33	15	Vyhřívané sedadlo
34	15	Aktuátor otevírání zavazadlového prostoru, aktuátor otevírání víka palivové nádrže
35	–	–
36	20	Relé odmrazování bočního zrcátka, relé odmrazování zadního okna, řídicí jednotka času, zesilovač klimatizace
37	10	Řídicí jednotka blokování převodovky

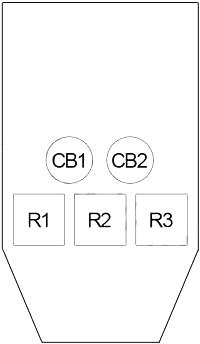

Relé
R1	Příslušenství (č. 2)
R2	Příslušenství (č. 1)
R3	Zapalování
Spínač obvodu
CB1	Elektrické sedadlo
CB2	Elektrické okno, otevírací střecha, elektrické sedadlo, blokování elektrického napájení

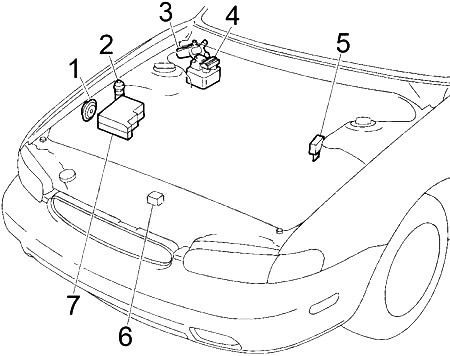

Motor

1. Klaksón na upozornění proti krádeži
2. Spínač kapoty
3. Motor stěrače
4. Aktivátor ABS
5. Řídicí jednotka denního světla
6. Senzor přední zóny kolize
7. Pojistková skříňka

Schéma pojistkové skříňky v motorovém prostoru

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
51	15	Světlomet pravý, řídicí jednotka světlometu, směrovka, řídicí jednotka denních světel, řídicí jednotka alarmu proti krádeži, relé alarmu proti krádeži
52	15	Světlomet levý, řídicí jednotka světlometu, řídicí jednotka denních světel, relé alarmu proti krádeži
53	–	–
54	–	–
55	15	Relé klaksonu, spínač řízení zařízení automatického řízení rychlosti (ASCD), řídicí jednotka alarmu proti krádeži
56	15	Relé zadního světla (spínač světel, pojistka: “25”, “26”)
57	20	ABS
58	7,5	Modul řízení motoru (ECCS), relé zapalovací cívky, senzor hmotnostního průtoku vzduchu, senzor polohy vačkového hřídele
59	10	Vstřikovače
60	15	Relé palivového čerpadla
61	20	Spínač zapalování, relé udržení startéru
62	10	Alternátor
63	20	Relé vyhřívání zadního okna, relé vyhřívání zrcátka dveří
64	20	Relé vyhřívání zadního okna, relé vyhřívání zrcátka dveří
70	–	–
A	100	Alternátor, Pojistka: “E”, “F”, “55”, “56”, “63”, “64”

Číslo	Ampéry [A]	Popis
B	25	Ventilátor chlazení
C	30	ABS
D	30	Relé startovacího motoru, relé zastavení startovacího motoru, systém varování proti krádeži, spínač inhibítora
E	45	Spínač (CB1), Spínač (CB2), Relé příslušenství č. 2 (Pojistky: “11”, “10”), Pojistky: “15”, “16”, “27”
F	75	Relé příslušenství č. 1 (Pojistky: “5”, “6”, “7”, “8”), Relé zapalování (Pojistky: “20”, “21”, “22”, “31”, “32”, “33”, “36”, “37”), Pojistky: “1”, “2”, “3”, “4”, “12”, “13”, “14”, “23”, “34”
Relé
R1	Ventilátor chlazení
R2	Automatické ovládání rychlosti (ASCD) Udržuj
R3	Denní světlo
R4	Klaksón
R5	Stěrač
R6	Poloha parkování/neutrál
R7	Startovací motor
R8	Odmlžování zadního skla
R9	Odmlžování vnějších zrcátek
R10	1996-1997: Udržování startu
R11	Klimatizace

O Infiniti J30 (1993-1997)

Infiniti J30 je luxusní sedan, který byl vyráběn v letech 1993 až 1997. Tento model se vyznačuje elegantním designem a komfortním interiérem, který byl typický pro vozidla vyšší třídy té doby. Pod kapotou se nachází 3,0litrový motor V6, který poskytuje dostatečný výkon pro plynulou jízdu. Infiniti J30 je známé svou spolehlivostí a kvalitním zpracováním, což ho činí oblíbeným mezi fanoušky značky. Vozidlo bylo vybaveno pokročilými technologiemi a nabízelo množství komfortních prvků, které zvyšovaly pohodlí cestujících.

Schéma pojistkové skříňky Infiniti J30

Tato stránka zobrazuje schéma pojistkové skříňky pro model Infiniti J30, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se v tomto modelu obvykle nachází pod přístrojovou deskou a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
