Infiniti M30 (1990-1992) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Infiniti M30 (1990–1992), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Infiniti M30
Týká se vozidel vyrobených v letech:
1990, 1991, 1992.

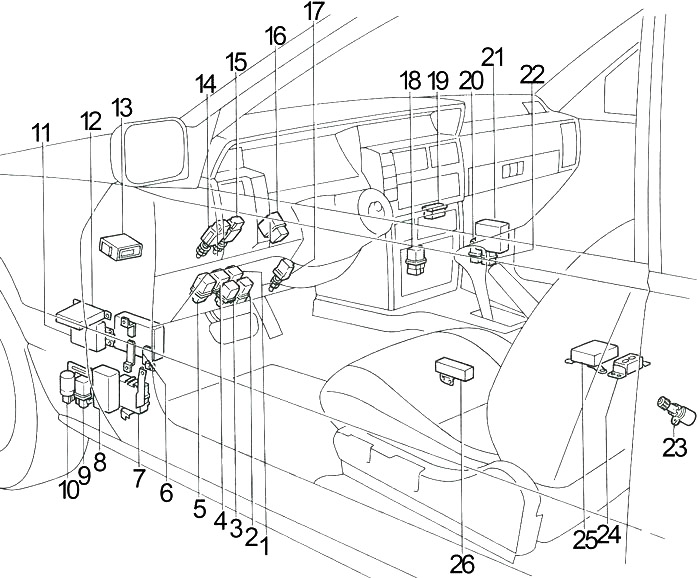

Kabina
- Relé startování č. 1
- Relé zámku dveří
- Relé příslušenství č. 2
- Relé startování č. 2
- Relé příslušenství č. 1
- Řídicí jednotka automatické převodovky
- Řídicí jednotka času
- Hodiny zámku dveří č. 1
- Relé odvlhčovače zadního okna
- Spínač obvodu (zámek dveří, zásuvka napájení)
- Řídicí jednotka alarmu proti krádeži
- Hodiny zámku dveří č. 2
- Řídicí jednotka blokování převodovky
- Spínač brzdového světla
- Spínač automatického ovládání rychlosti (ASCD) Zrušit
- Jednotka kombinovaného blikání
- Spínač vyhazování
- Relé ventilátoru (vysoká rychlost – automatická klimatizace)
Relé ventilátoru (manuální klimatizace) - Zvonění upozornění
- Relé elektronického řízení motoru (ECCS)
- Jednotka elektronického řízení motoru (ECCS)
- Relé bezpečnosti
- Senzor rychlosti (na zadním rozšíření)
- Senzor tunelu a senzor bezpečnosti
- Řídicí jednotka airbagu
- Zesilovač elektrického okna

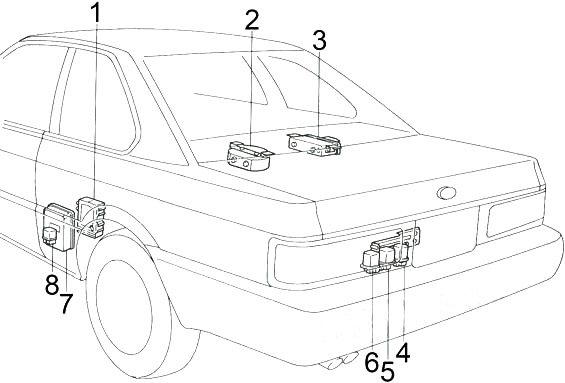

- Řídicí jednotka sonarového odpružení
- Audio zesilovač
- Řídicí jednotka ABS
- Relé palivového čerpadla
- Relé otevření zavazadlového prostoru
- Relé otevření víčka palivové nádrže
- Řídicí jednotka automatické rychlosti (ASCD)
- Relé udržení automatického ovládání rychlosti
Schéma pojistky v kabině
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15 | Světlomet, systém upozornění proti krádeži |
| 2 | 15 | Světlomet, systém upozornění proti krádeži |
| 3 | 15 | Světla na polohu, zadní světla, světla na evidenční číslo, boční světlo, osvětlení, světlo odkládací schránky |
| 4 | 10 | Osvětlení, světlo v koupelně, světlo zavazadlového prostoru, vnitřní světlo, světlo na schůdku, osvětlení klíče, systém řízení času, řídicí jednotka automatické převodovky, systém upozornění proti krádeži, automatická klimatizace, systém osvětleného vstupu, audio (kromě Bose), systém airbagu |
| 5 | 10 | Havarijní světla |
| 6 | 15 | Stop světlo, systém řízení blokování převodovky, zařízení pro automatické řízení rychlosti |
| 7 | 10 | Klakson, systém upozornění proti krádeži |
| 8 | 15 | Motor ventilátoru, automatický zesilovač klimatizace |
| 9 | 15 | Motor ventilátoru, automatický zesilovač klimatizace |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 10 | 10 | Audio, anténa výkonu |
| 11 | 20 | Odvlhčovač zadního okna |
| 12 | 20 | Odvlhčovač zadního okna |
| 13 | 10 | Varovné světlo, počítadlo, směrovka, systém řízení času, klimatizace, zařízení pro automatické řízení rychlosti, odvlhčovač zadního okna, anténa výkonu, okno napájení, systém airbag |
| 14 | 10 | Havarijní světla |
| 15 | 10 | Systém řízení zamykání převodovky, řídicí jednotka automatické převodovky, systém varování proti krádeži, ABS, systém sonarového odpružení |
| 16 | 10 | Systém airbag |
| 17 | 10 | Elektronická koncentrace řízení motoru (ECCS) |
| 18 | 20 | Stěrač a těsnění |
| 19 | 15 | Zapalovač cigaret |
| 20 | 10 | Zrcadlo, manuální klimatizace, systém varování proti krádeži, systém řízení času, hodiny |

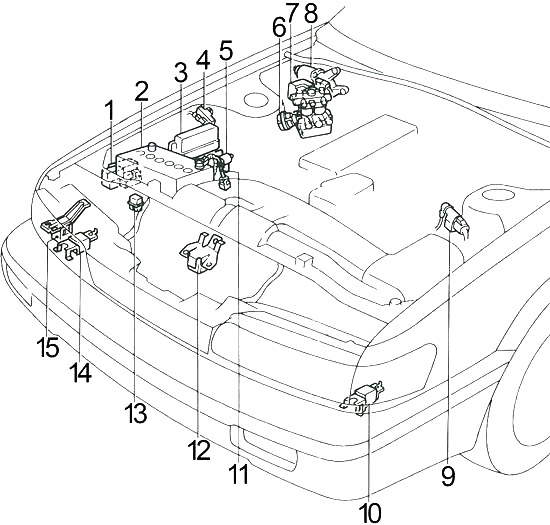

Motor
- Pojistková skříňka
- Baterie
- Pojistková skříňka relé
- Odvod rezistoru
- Čerpadlo zařízení pro automatickou kontrolu rychlosti (ASCD)
- Aktuátor zařízení pro automatickou kontrolu rychlosti
- Aktuátor ABS
- Motor stěrače
- Cívka zapalování
- Levý senzor zóny nárazu
- Propojení pojistka
- Řídicí jednotka senzoru zóny nárazu
- Relé startovacího motoru
- Pravý senzor zóny nárazu
- Sonarový senzor povrchu vozovky (pro sonarový systém odpružení)

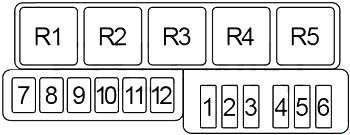

Schéma pojistky v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 20 | ABS |
| 2 | 10 | Systém řízení času, systém řízení zablokování převodovky |
| 3 | 10 | Elektronické řízení motoru (ECCS), relé ventilátoru chladiče |
| 4 | 20 | Otevírání zavazadlového prostoru, otevírání víčka nádrže na palivo |
| 5 | 15 | Zesilovač BOSE |
| 6 | 15 | Zesilovač BOSE |
| 7 | – | ABS |
| 8 | – | Klíč na zapalování |
| 9 | – | – |
| 10 | – | Spínač obvodu (zámek dveří, zásuvka napájení) |
| 11 | – | Elektronické řízení motoru (ECCS) |
| 12 | – | Ventilátor chladiče |
| R1 | Klakson | |
| R2 | Ventilátor chladiče | |
| R3 | Inhibitor | |
| R4 | Klimatizace | |
| R5 | Stěrač | |
Pojistková skříňka relé motorového prostoru
| Číslo | Popis |
|---|---|
| R1 | Upozornění proti krádeži (č. 1) |
| R2 | Upozornění proti krádeži (č. 2) |
| R3 | Upozornění proti krádeži (č. 3) |
| R4 | Klaksón upozornění proti krádeži |
| R5 | Přepínání |
O Infiniti M30 (1990-1992)
Infiniti M30, vyráběný v letech 1990 až 1992, byl luxusní automobil, který se vyznačoval elegantním designem a komfortem. Tento model byl vybaven motorem V6 o objemu 3,0 litru, který poskytoval dostatečný výkon pro plynulou a pohodlnou jízdu. M30 byl dostupný jako kupé nebo kabriolet, což přidávalo na jeho atraktivitě. Interiér vozidla byl navržen s důrazem na pohodlí a kvalitu, přičemž obsahoval prvky jako kožené sedačky a moderní audiosystém. Infiniti M30 byl známý svou spolehlivostí a výkonem, což ho dělalo oblíbeným mezi nadšenci luxusních vozidel.
Schéma pojistkové skříňky Infiniti M30
Tato stránka zobrazuje schéma pojistkové skříňky pro Infiniti M30, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Typické umístění pojistkové skříňky v tomto modelu je pod palubní deskou a v motorovém prostoru. Diagramy na této stránce zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité znát její konfiguraci a správně ji udržovat.
