Infiniti QX70 (S51, 2008-2017) – pojistková skříňka

Infiniti QX70 (S51, 2008-2017) – schéma pojistek

Rok výroby: 2008, 2009, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017

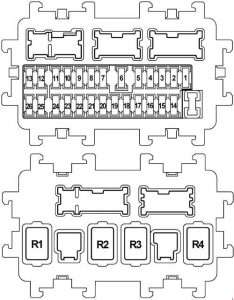

Pojistkový panel přístrojové desky (J / B)

Číslo	A	Popis
1	–	–
2	10	Řídicí jednotka systému detekce cestujících Diagnostická jednotka senzoru airbagu
3	10	Sestavený přední světlomet RH Sestavený přední světlomet LH Ionizátor řízený klimatizací Relé sedadla Měřicí a zesilovací systém klimatizace. Řídicí jednotka varování nízkého tlaku pneumatik Can Gateway Řídicí jednotka AV Senzor kouře / vonných látek zvenčí Automatické zpětné zrcátko proti oslnění Relé ICC Spínač brzdového pedálu ASCD Spínač brzdového světla Řídicí jednotka AFS Konektor datové sběrnice Systémy varování Spínač varování opuštění jízdního pruhu Bzučák Modul kamery jízdního pruhu Skupina adaptéru tel. Kompresor Relé vyhřívaného sedadla Spínač vyhřívaného sedadla (strana řidiče) Spínač vyhřívaného sedadla (strana spolujezdce)
4	10	Relé rezervní lampy sestaveného měřidla Pohled kolem monitoru Řídicí jednotka Řídicí jednotka sonar
5	20	Relé příslušenství
6	10	Klíč / zásuvka Hodiny Konektor datové sběrnice Senzor deště Inteligentní klíč varování Bzučák Zpětné zrcátko automatické proti oslnění
7	10	Modul řízení karoserie Spínač brzdového světla Relé brzdy ICC (BCM)
8	20	Bose (audio systém)
9	10	Spínač zapalování na tlačítko v zásuvce klíče
10	10	Modul řízení karoserie (BCM) Automatický regulátor polohy motoru Řídicí jednotka Řídicí jednotka celkového osvětlení Spínač paměti sedadla Řídicí jednotka motoru sedadla
11	10	Kombinovaný počítač Měřicí a zesilovací systém klimatizace. Řídicí jednotka AWD CAN Gateway Řídicí jednotka předpínače bezpečnostního pásu (strana řidiče / spolujezdce)
12	–	Rezerva
13	–	Rezerva
14	–	–
15	10	Vnější zrcátka

16	20	Odmrazovač zadního okna
17	20	Odmrazovač zadního okna
18	10	Řídicí jednotka E-SUS
19	–	–
20	15	Přední napájecí konektor
21	10	Spínač dálkového ovládání zrcátka Měřicí a zesilovač klimatizace unifikované. Multifunkční spínač Řídicí jednotka celkového osvětlení Řídicí jednotka AV Řídicí jednotka monitoru Around View Jednotka adaptéru Tel. Satelitní tuner
22	20	Konektor napájení konzoly Konektor napájení zadní
23	15	Motor ventilátoru
24	15	Motor ventilátoru
25	–	Rezerva
26	–	Rezerva
Relé
R1	Relé startování
R2	Relé odmrazovače zadního okna
R3	Relé příslušenství
R4	Relé ventilátoru

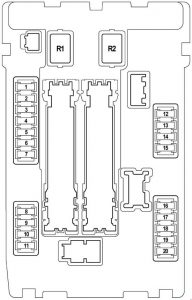

Schéma pojistek v motorovém prostoru (IPDM E / R)

Číslo	A	Popis
1	15	Relé palivového čerpadla Modul řízení palivového čerpadla Skupina snímače hladiny paliva Palivové čerpadlo Modul řízení motoru (ECM)
2	10	Relé chladicího ventilátoru 2
3	10	Spínač režimu sněhu Modul řízení převodovky (TCM)
4	10	Vstřikovač paliva č. 1 Vstřikovač č. 2 Vstřikovač č. 3 Vstřikovač č. 4 Vstřikovač č. 5 Vstřikovač č. 6 Vstřikovač č. 7 (motor VK) Vstřikovač č. 8 (motor VK) Modul řízení motoru (ECM) Modul řízení karoserie (BCM) Řídicí jednotka celkového osvětlení
5	10	Snímač ICC Integrovaná skupina Aktuátor pedálu akcelerátoru ABS aktuátor a elektrická jednotka (řídicí jednotka) Snímač úhlu řízení 1 Snímač úhlu řízení 1 Snímač boční G Řídicí jednotka AWD Řídicí jednotka asistence řízení Řídicí jednotka RAS Varování ICC Gong zesilovač brzdy Řídicí jednotka
6	15	Vyhřívaný snímač kyslíku 2 (Bank 2) Vyhřívaný snímač kyslíku 2 (Bank 1) Snímač poměru vzduch-palivo (A / F) 1 (Bank 1) Snímač poměru vzduch-palivo (A / F) 1 (Bank 2)
7	10	Kompozitní spínač
8	–	–
9	10	Relé kompresoru klimatizace
10	15	Relé ECM Modul řízení motoru (ECM) Kondenzátor Elektromagnetický ventil řízení distribuce Ventil sání Elektromagnetický ventil řízení distribuce sání (řada 1) Elektromagnetický ventil řízení distribuce sání (řada 2) Elektromagnetický ventil řízení distribuce výfuku (Bank 1) Elektromagnetický ventil řízení distribuce výfuku (Bank 2) Ventil řízení ventilace nádrže EVAP Zapalovací cívka č. 1 (s výkonovým tranzistorem) Zapalovací cívka č. 2 (s výkonovým tranzistorem) Zapalovací cívka č. 3 (s výkonovým tranzistorem) Zapalovací cívka č. 4 (s výkonovým tranzistorem) Zapalovací cívka č. 5 (s výkonovým tranzistorem) Zapalovací cívka č. 6 (s výkonovým tranzistorem) Zapalovací cívka č. 7 (s výkonovým tranzistorem; motor VK) Zapalovací cívka č. 8 (s výkonovým tranzistorem; motor VK) Elektromagnetický ventil regulace objemu ventilace nádrže EVAP Snímač hmotnostního průtoku vzduchu (řada 2) Snímač hmotnostního průtoku vzduchu (řada 1) Modul řízení VVEL
11	15	Relé motoru řízení akcelerátoru Modul řízení motoru (ECM)

12	10	Sestavený přední světlomet LH (zadní světlo) Sestavený přední světlomet RH (zadní světlo)
13	10	Sestavený zadní světlomet LH Sestavený zadní světlomet RH Lampa SPZ LH Lampa SPZ PRAVÁ Lampa v motorovém prostoru Schránka na rukavice Řídicí jednotka celkového osvětlení Přední napájecí konektor Spínač změny ATT Řídicí jednotka AV
14	10	Sestavený přední světlomet LH (světlomety s tlumenými světly)
15	10	Sestavený přední světlomet RH (světlomety s tlumenými světly)
16	15	Světlomet LH (světlomety s dálkovými světly)
17	15	Světlomet RH (světlomety s dálkovými světly)
18	10	Relé předních mlhových světel (přední mlhové světlo LH, přední mlhové světlo RH)
19	–	–
20	30	Relé předního stěrače
Relé
R1	–
R2	Relé řízení startovacího motoru

Číslo	A	Popis
31	15	Relé klaksonu 1 Alternátor
32	30	Volitelný konektor
33	10	AWD jednotka Řídicí jednotka Řídicí jednotka asistence při brzdění
34	15	Přední displej Řídicí jednotka AV Monitor Around View Subwoofer Rádiový satelitní tuner Adaptér tel
35	–	–
36	10	Modul řízení převodovky (TCM)
37	20	Relé motoru RAS
38	10	Relé klaksonu 2
sol	50	Relé motoru aktivního VVEL

H.	30	Pojistkový blok J / B IPDM E / R
já	–	–
jot	30	Řídicí jednotka předního bezpečnostního pásu v případě kolize (strana řidiče)
K.	30	Řídicí jednotka předního bezpečnostního pásu v případě kolize (strana spolujezdce)
L	40	Modul řízení karoserie (BCM) Automatický polohovač řízení Cont Řídicí jednotka sedadla řidiče Spínač bederní opěrky Boční podpora Spínač elektrického sedadla
M	30	Aktuátor ABS a elektronická jednotka
N	50	Aktuátor ABS a elektronická jednotka
O	50	Relé chladicího ventilátoru 1
P.	50	Pojistkový blok E213 – číslo pojistek: Q (řídicí jednotka automatického ovládání zadních dveří), 61 (aktuátor pedálu akcelerátoru), 62 (relé sedadla ovládaného klimatizací), 63 (relé sedadla ovládaného klimatizací, relé vyhřívaného sedadla)
Relé
R1	Relé klaksonu 1

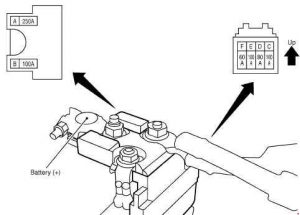

Pojistkový blok na kladném terminálu baterie

Číslo	A	Popis
A	250	Číslo pojistky alternátor motorino di avviamento : C. D, E
b	100	Číslo pojistky: O (relé chladicího ventilátoru 1), S (relé chladicího ventilátoru 2)
do	100	Pojistkový blok a pojistky s roztavením
re	80	Pojistkový blok J / B (číslo pojistek: 5, 6, 7, 8, 9, 10, 11) Pro dodatečné napájení Pro napájení zapalování
mi	100	IPDM E / R (číslo pojistky: 10, 11) Pro zdroj napájení zapalování
fa	60	IPDM E / R (číslo pojistky: 18 (relé předního mlhového světla); relé vysokého reflektoru, relé nízkého reflektoru, relé zadní lampy) Pro zdroj napájení zapalování

Schéma pojistek v motorovém prostoru (E212; motor VK)

Číslo	A	Popis
R	–	–
S	50	Relé chladicího ventilátoru 2
Relé
R1	Relé chladicího ventilátoru 2

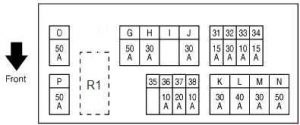

Schéma pojistek v motorovém prostoru (E213)

Číslo	A	Popis
61	15	Aktivátor pedálu akcelerátoru
62	15	Relé sedadla ovládaného klimatizací
63	10	Relé sedadla ovládaného klimatizací Relé vyhřívaného sedadla
Q	30	Řídicí jednotka automatického ovládání zadních dveří
Relé
R6	Relé klaksonu 2
R8	Relé udržování brzdy ICC
