Infiniti Q40 (2006-2015) – pojistková skříňka a relé
V tomto článku najdeš diagramy pojistkové skříňky Infiniti Q40 (2006–2015), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Infiniti Q40
Týká se vozidel vyrobených v letech:
2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

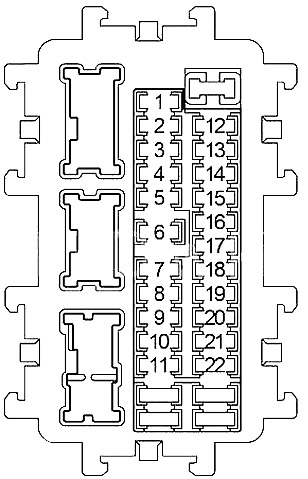

Pojistky v kabině
Panel pojistek se nachází v dolní části na straně řidiče za panelem nohou.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 10 | Jednotka řízení předních bezpečnostních pásů v případě kolize |
| 2 | 10 | Jednotka diagnostického senzoru airbagů, jednotka řízení systému klasifikace cestujících |
| 3 | 10 | Motor nastavení světlometů pravý/levý, jednotka řízení kamery, relé blokování převodovky, spínač automatické brzdy zařízení pro kontrolu rychlosti (ASCD), spínač brzdy inteligentního tempomatu (ICC), jednotka řízení systému adaptivního předního osvětlení (AFS), spínač AFS, konektor datového propojení, zesilovač unifikovaného měření a klimatizace, relé vyhřívaného sedadla, jednotka řízení AV, přední jednotka řízení systému aktivního řízení 4 kol (4WAS), jednotka řízení sonaru, ionizátor, kouřové/senzor vnějších zápachů, relé sedadla řízeného klimatizací |
| 4 | 10 | Kombinovaný počítadlo kilometrů, relé rezervní lampy (automatická převodovka), spínač rezervní lampy (manuální převodovka) |
| 5 | 15 | Zesilovač BOSE |
| 6 | 10 | Při konektoru klíčů, inteligentní zvukový signál klíče, konektor datového propojení, zesilovač klimatizace s unifikovaným měřením, hodiny, automatické zrcadlo proti oslnění, senzor světla a deště, zvukový signál na střeše |
| 7 | 10 | Spínač brzdových světel, modul řízení karoserie (BCM), inteligentní relé zastavení brzdy tempomatu |
| 8 | 15 | Zesilovač BOSE |
| 9 | 10 | Klíč s drážkou, spínač tlačítka pro startování, spínač blokování spojky (manuální převodovka) |
| 10 | 10 | Modul řízení karoserie (BCM), spínač paměti sedadla, jednotka řízení automatického umístění motoru, kontrola sedadla řidiče |
| 11 | 10 | Kombinovaný měřič, zesilovač klimatizace s unifikovaným měřením, jednotka řízení AWD |
| 12 | – | – |
| 13 | 10 | Vyhřívané zrcadlo |
| 14 | 20 | Ohřívač zadního okna |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 20 | Cabriolet: řídicí jednotka pevné skládací střechy | |
| 15 | 20 | Ohřívač zadního okna |
| 20 | Cabriolet: řídicí jednotka pevné skládací střechy | |
| 16 | – | – |
| 17 | – | – |
| 18 | 15 | 2006-2011: Zapalovač |
| 19 | 10 | Kombinovaný měřicí přístroj, unifikovaný měřicí přístroj a zesilovač klimatizace, displej, multifunkční spínač, řídicí jednotka AV, modul řízení karoserie (BCM), adaptér Tel, řídicí jednotka kamery, spínač dálkového ovládání vnějšího zrcátka, satelitní rádio tuner, CD měnič, sonarový kontrolní systém, spínač zrušení sonaru |
| 20 | 15 | 2006-2009: Napájecí zásuvka konzoly |
| 20 | 2010-2013: Zapalovač, napájecí zásuvka konzoly | |
| 21 | 15 | Motor ventilátoru |
| 22 | 15 | Motor ventilátoru |
| R1 | Zapalování | |
| R2 | Ohřívač zadního okna | |
| R3 | Příslušenství | |
| R4 | Přední ventilátor | |

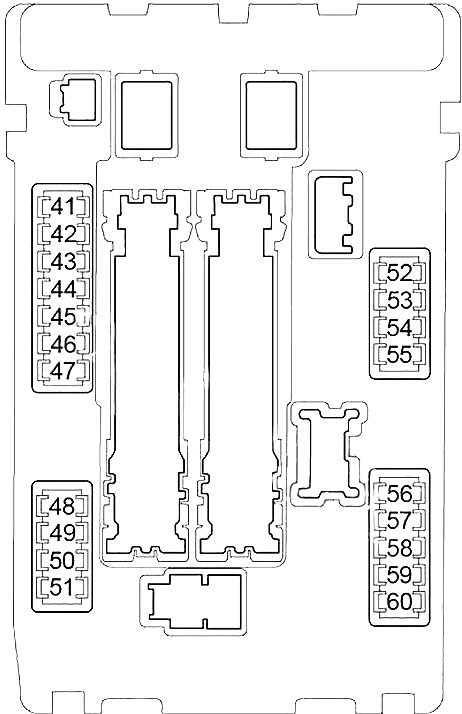

Pojistky v motorovém prostoru 1
Blízko baterie.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 41 | 15 | Relé čerpadla paliva |
| 42 | 10 | Relé chladicího ventilátoru |
| 43 | 10 | Modul řízení převodovky (TCM), spínač režimu sněhu, spínač polohy parkování/neutrál |
| 44 | 10 | Injektory, modul řízení motoru (ECM), modul řízení karoserie (BCM) |
| 45 | 10 | ABS, integrovaný modul senzoru inteligentního tempomatu (ICC), senzor úhlu řízení, senzor náklonu/g bočně, řídicí jednotka asistence řízení, řídicí jednotka AWD, řídicí jednotka aktivního řízení na 4 kola (4WAS) |
| 46 | 15 | Senzory poměru vzduch-palivo, vyhřívané kyslíkové senzory |
| 47 | 10 | Čerpadlo ostřikovače |
| 48 | 10 | 2006-2011: Relé blokování řízení |
| 10 | 2014-2015 (Q40): Relé klimatizace | |
| 49 | 10 | 2006-2013: Relé klimatizace |
| 15 | 2014-2015 (Q40): Modul řízení motoru (ECM), relé ECM (cívky zapalování, kondenzátor, elektromagnetický ventil pro řízení časování ventilů sání, modul řízení motoru, senzor hmotnostního průtoku vzduchu, elektromagnetický ventil pro regulaci objemu sání nádrže EVAP, řízení ventilu pro odvod nádrže EVAP), modul řízení variace události a zdvihu ventilu (VVEL) | |
| 50 | 15 | 2006-2013: Modul řízení motoru (ECM), relé ECM (cívky zapalování, kondenzátor, elektromagnetický ventil pro řízení časování ventilů sání, uvolnění magnetu pro řízení časování ventilu výfuku, modul řízení motoru, senzor hmotnostního průtoku vzduchu, elektromagnetický ventil pro regulaci objemu sání nádrže EVAP, ventil pro řízení ventilace nádrže EVAP), modul řízení variace události a zdvihu ventilu (VVEL) |
| 15 | 2014-2015 (Q40): Relé motoru řízení škrticí klapky | |
| 51 | 15 | 2006-2013: Relé motoru řízení škrticí klapky |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 52 | 10 | 2006-2013: Světlomet přední kombinovaný |
| 10 | 2014-2015 (Q40): Světlomet zadní kombinovaný, lampa evidenčního čísla, lampa na čtení, spínač VDC, spínač pro otevření zavazadlového prostoru, kombinovaný spínač (spirálový kabel), hodiny, multifunkční spínač, řídicí jednotka AV, lampa v odkládací schránce, spínač převodovky A/T, spínač vyhřívaného sedadla (strana řidiče/cestujícího), spínač režimu sněhu, spínač dálkového ovládání zrcátek | |
| 53 | 10 | 2006-2013: Světlomet zadní kombinovaný, lampa evidenčního čísla, lampa na čtení, spínač VDC, spínač pro otevření zavazadlového prostoru, spínač systému adaptivního předního osvětlení (AFS), kombinovaný spínač (spirálový kabel), hodiny, multifunkční spínač, řídicí jednotka AV, lampa v odkládací schránce, zásuvka zapalovače cigaret, spínač převodovky A/T, spínač vyhřívaného sedadla (strana řidiče/cestujícího), spínač režimu sněhu, spínač dálkového ovládání zrcadla ve dveřích, spínač zrušení sonar, spínač pro otevření/zavření střechy, spínač sedadla s klimatizací |
| 10 | 2014-2015 (Q40): Levý světlomet (tlumená světla) | |
| 54 | 10 | 2006-2013: Levý světlomet (tlumená světla) |
| 10 | 2014-2015 (Q40): Pravý světlomet (tlumená světla) | |
| 55 | 10 | 2006-2013: Pravý světlomet (tlumená světla) |
| 15 | 2014-2015 (Q40): Levý světlomet (denní světla) | |
| 56 | 15 | 2006-2013: Levý světlomet (denní světla) |
| 15 | 2014-2015 (Q40): Pravý světlomet (denní světla) | |
| 57 | 15 | 2006-2013: Pravý světlomet (denní světla) |
| 15 | 2014-2015 (Q40): Relé světlometů předních mlhových světel | |
| 58 | 15 | 2006-2013: Relé světlometů předních mlhových světel |
| 59 | 10 | 2011-2013: Relé denních světel |
| 30 | 2014-2015 (Q40): Relé předního stěrače | |
| 60 | 30 | 2006-2013: Relé předního stěrače |

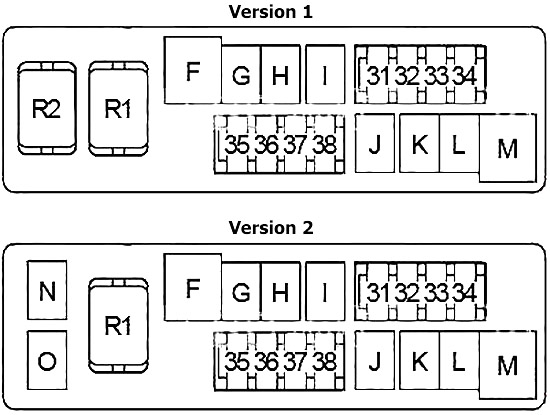

Pojistky v motorovém prostoru 2
Blízko baterie.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| 31 | 15 | Relé klaksonu 1 |
| 32 | 10 | Alternátor |
| 33 | 10 | Řídicí jednotka AWD |
| 34 | 15 | Audio, řídicí jednotka AV, subwoofer, řídicí jednotka kamery, telefonní adaptér, satelitní rádio tuner, CD měnič |
| 35 | 15 | Relé vyhřívaného sedadla, relé sedadla řízeného klimatizací (kabriolet) |
| 36 | 10 | Modul řízení převodovky (TCM) |
| 37 | 20 | 2006-2010: Relé zadního motoru se systémem aktivního řízení 4 kol (4WAS) |
| 15 | Kabriolet: relé sedadla řízeného klimatizací | |
| 38 | 10 | Relé klaksonu 2 |
| F | 50 | Relé chladicího ventilátoru |
| G | 30 | Řídicí jednotka předních bezpečnostních pásů v případě kolize |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| H | 30 | Relé startování (Pojistky: “2”, “3”, “4”) |
| I | 40 | 2006-2010: Řídicí jednotka přední s aktivním řízením na 4 kola (4WAS) |
| 50 | Cabrio: Hydraulická jednotka | |
| J | – | – |
| K | 40 | Modul řízení karoserie (BCM), automatický spínač (řídicí jednotka automatického umístění motoru, zásuvka napájení) |
| L | 30 | ABS |
| M | 50 | ABS |
| N | 50 | Relé motoru aktivního ovladače variace události a zdvihání (VVEL) |
| O | 30 | Cabriolet: modul odkládacího prostoru, řídicí jednotka sklápěcího pevného střešního mechanismu, řídicí jednotka uzamykání zavazadlového prostoru |
| R1 | Klakson 1 | |
| R2 | Zámek převodovky | |

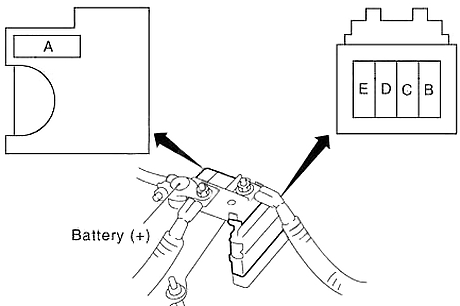

Blok pojistek
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| A | 140 | Generátor, pojistka: “B”, “C” |
| B | 100 | Pojistka: “F”, “H”, “I”, “K”, “L”, “M”, “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38” |
| C | 80 | Relé startování (pojistky: “41”, “42”, “43”, “44”, “45”, “46”, “47”), pojistky: “48”, “50”, “51” |
| D | 60 | Horní relé světlometů (pojistky: “54”, “55”), relé světlometů s nízkou intenzitou (pojistky: “56”, “57”), relé zadních světel (pojistky: “52”, “53”), pojistka: “58” |
| E | 80 | Relé příslušenství (pojistky: “18”, “19”, “20”), relé ohřívače zadního okna (pojistky: “13”, “14”, “15”), relé ventilátoru (pojistky: “21”, “22”), pojistky: “5”, “6”, “7”, “9”, “10”, “11” |
