Infiniti Q45 (1990-2006) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Infiniti Q45 (1990–2006), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Infiniti Q45
Týká se vozidel vyrobených v letech:
1990, 1991, 1992, 1993, 1994, 1995, 1996.

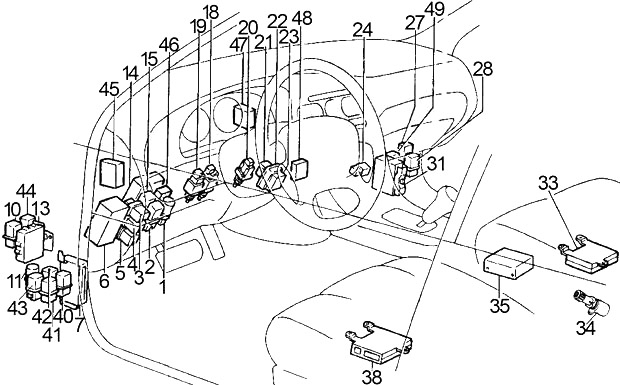

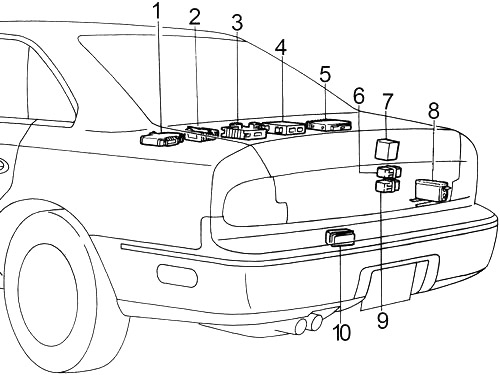

Kabina
1990-1993
1994-1996
- Spínač obvodu (blokování dveří, zásuvka napájení)
- Připojená blikačka
- Relé příslušenství č. 2
- Relé příslušenství č. 1
- Relé zapalování č. 1
- Pojistková skříňka
- Modul řízení převodovky (TCM)
- 1990-1993: Časovač blokování dveří č. 1
- 1990-1993: Relé elektrického okna
- Relé odvlhčovače zadního skla
- Automatický spínač (elektrické okno, otevírací střecha)
- 1990-1993: Modul řízení času
- Modul řízení blokování převodovky
- Senzor světlometu
- Relé zapalování č. 2
- 1990-1994: Relé akustického signálu varování před krádeží
- 1990-1993: Modul automatického řízení polohovače tahu
- Spínač světla stop
- Spínač brzdy automobilu systému řízení rychlosti (ASCD)
- Spínač vyhazování
- Odpor (Alternátor)
- Modul řízení automatické rychlosti (ASCD)
- Modul řízení asistence řízení
- Relé motoru ventilátoru (vysoká rychlost)
- 1990-1993: Modul řízení varování před krádeží
- 1990-1993: Modul řízení ABS nebo modul řízení TCS
- Relé audio zesilovače
- Relé modulu řízení motoru (ECM)
- 1990-1994: Relé zapalovací cívky
- 1990-1995: Relé akustického signálu varování před krádeží č. 2
- Modul řízení motoru (ECM)
- 1990-1993: Relé blokování dveří
- Elektrické sedadlo vpravo
- Senzor rychlosti (zadní prodloužení)
- Modul řízení airbagu
- 1990-1993: Časovač blokování dveří č. 2
- 1990-1994: Senzor tunelu a senzor bezpečnosti
- Elektrické sedadlo vlevo
- 1990-1993: Zesilovač elektrických oken
- 1994-1996: Relé mlhových světel
- 1994-1996: Relé osvětlení interiéru
- 1994-1996: Relé otevírací střechy
- 1994-1996: Multifunkční relé dálkového ovládání
- 1994-1996: Multifunkční relé řízení dálkového ovládání
- 1994-1996: Modul řízení karoserie (BCM)
- 1996: Relé udržení automobilu systému řízení rychlosti (ASCD)
- 1994-1996: Modul řízení klapky (TCM)
- 1994-1996: Zesilovač klimatizace
- 1996: Relé varování před krádeží č. 3
- Modul řízení TCS nebo modul řízení ABS
- 1990-1993: zadní zesilovač (audio)
1994-1996: Modul multifunkčního řízení - Modul řízení čerpadla paliva (FPCM)
- 1990-1994: Modul řízení s aktivací systému řízení s vysokým výkonem (HICAS)
- 1990-1995: Modul řízení aktivního odpružení
- Relé čerpadla paliva
- Časový spínač antény
- 1994-1996: Automatický CD přehrávač
- 1990-1993: Relé osvětlení interiéru
- Senzor světla stop a zadního světla
Schéma pojistkové skříňky v kabině
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 10 | 1994-1996: ABS/TCS |
| 10 | 1990-1993: Spínač brzdy (světla couvání), modul řízení převodovky (TCM), řídicí jednotka TCS, systém varování proti krádeži, spínač polohy parkování/neutrál | |
| 2 | 10 | 1994-1996: Spínač inhibítoru (světla couvání), modul řízení převodovky (TCM), řídicí jednotka TCS, řídicí jednotka automobilu systému řízení rychlosti (ASCD), relé varování proti krádeži č. 3, spínač polohy parkování/neutrál |
| 10 | 1990-1993: Klimatizace, řídicí jednotka denních světel | |
| 3 | 15 | 1994-1996: Relé čerpadla paliva, modul řízení čerpadla paliva (FPCM) |
| 10 | 1990-1993: Přijímač (telefon), sluchátko | |
| 4 | 15 | 1995-1996: Vyhřívané senzory kyslíku, senzory poměru vzduch/palivo, elektromagnetický ventil regulace volnoběhu, ventil regulace objemu EGR |
| 10 | 1994: Řídicí jednotka s aktivací systému řízení s vysokým výkonem (HICAS) | |
| 15 | 1990-1993: Motor ventilátoru | |
| 5 | 10 | 1994-1996: Řídicí jednotka airbagu |
| 15 | 1990-1993: Motor ventilátoru | |
| 6 | 20 | 1990-1993: Motor stěrače, spínač stěrače, motor ostřikovače, zesilovač stěrače, řídicí jednotka času |
| 7 | 15 | 1994-1996: Motor ventilátoru |
| 10 | 1990-1993: Modul řízení motoru (ECM), systém aktivního řízení s vysokým výkonem (HICAS) | |
| 8 | 15 | 1994-1996: Motor ventilátoru |
| 15 | 1990-1993: Relé čerpadla paliva, modul řízení čerpadla paliva (FPCM) | |
| 9 | 10 | Rádio, automatický CD měnič, časovač napájecí antény |
| 10 | 10 | Modul řízení karoserie (BCM), řídicí jednotka zrcátek dveří, řídicí jednotka displeje diagnostických informací, automatický polohovač řízení |
| 11 | 20 | Zapalovač cigaret zadní (levý a pravý) |
| 12 | 15 | Zapalovač cigaret |
| 13 | 10 | 1994-1996: Relé deaktivace denních světel, řídicí jednotka denních světel, klimatizace, ventilátor chlazení |
| 15 | 1990-1993: Spínač světla stop, senzor světla stop a zadního světla, řídicí jednotka displeje diagnostických informací, řídicí jednotka automobilu systému řízení rychlosti (ASCD), aktivní odpružení, systém asistence řízení, řídicí jednotka systému aktivního řízení s vysokým výkonem (HICAS) | |
| 14 | 20 | 1994-1996: Relé odvlhčovače zadního okna |
| 10 | 1990-1993: Rádio, automatický CD měnič, časovač napájecí antény, hodiny, řídicí jednotka displeje diagnostických informací, přijímač systému řízení (telefon), elektrická židle, osvětlení otevření klíče, řídicí jednotka airbagu, řídicí jednotka TCS, systém aktivního řízení s vysokou kapacitou (HICAS) Řídicí jednotka, automatický zesilovač klimatizace, automatický polohovač tahu | |
| 15 | 20 | Relé odvlhčovače zadního okna |
| 16 | 10 | 1994-1996: Přijímač (telefon), sluchátko |
| 20 | 1990-1993: Relé odvlhčovače zadního okna |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 17 | 20 | 1994-1996: Relé audio zesilovače |
| 15 | 1990-1993: Aktivní odpružení | |
| 18 | 15 | 1994-1996: Spínač brzdového světla, senzor brzdového světla a zadního světla, řídicí jednotka diagnostických informací, řídicí jednotka automobilu systému kontroly rychlosti (ASCD) |
| 20 | 1990-1993: Relé audio zesilovače | |
| 19 | 10 | 1994-1996: Řídicí modul karoserie (BCM), spínač klíče, zámek dveří, signál upozornění, automatický polohovač tahu |
| 20 | 10 | 1994-1996: Řídicí modul karoserie (BCM), elektrická sedačka, elektrické okno, osvětlení otevření klíče |
| 10 | 1990-1993: Kombinovaný měřič, datový rozhraní konektor, řídicí jednotka diagnostických informací, akustický signál upozornění, bezpečnostní pás, automatický polohovač řízení, relé odvlhčovače zadního okna, automatické zrcadlo proti oslnění, elektrický zámek dveří, řídicí jednotka času, systém asistence řízení, TCS | |
| 21 | 10 | 1994-1996: Rádio, CD měnič, časovač elektrické antény, hodiny, řídicí jednotka diagnostických informací, přijímač řídicího systému (telefon), elektrické přední okno (RH), elektrické zadní okno, multifunkční řídicí jednotka dálkového ovládání, osvětlení otevření klíče, klimatizace |
| 10 | 1990-1993: Nouzový spínač (modul blikače připojen), multifunkční relé dálkového ovládání, multifunkční kontrolní relé dálkového ovládání, spínač směrových světel, směrovka, multifunkční řídicí jednotka | |
| 22 | 10 | 1994-1996: Aktuátor otevření víčka nádrže, aktuátor otevření zavazadlového prostoru, multifunkční řídicí jednotka |
| 10 | 1990-1993: Řídicí jednotka airbagu | |
| 23 | 10 | 1994-1995: Aktivní odpružení |
| 15 | 1990-1993: Systém blokování převodovky, spínač klíče | |
| 24 | 10 | 1994-1996: 1996: Nouzový spínač (modul blikače připojen) |
| 10 | 1990-1993: Přijímač (telefon), sluchátko | |
| 25 | 10 | 1994-1996: Kombinovaný měřič, datový rozhraní konektor, rezistor alternátoru, řídicí jednotka diagnostických informací, řídicí modul karoserie (BCM), signál upozornění, bezpečnostní pás, automatický polohovač tahu, spínač spony, spínač dveří, relé otevírací střechy, relé odvlhčovače zadního okna, automatické zrcadlo proti oslnění, elektrický zámek dveří |
| 10 | 1990-1993: Aktuátor otevření víčka nádrže, aktuátor otevření zavazadlového prostoru | |
| 26 | 10 | Kombinovaný měřič, hlavní spínač automobilu systému kontroly rychlosti (ASCD), relé udržení ASCD, řídicí jednotka ASCD, relé polohy parkování/neutrál, řídicí modul motoru (ECM) |
| 27 | 15 | 1990-1995: Aktivní odpružení |
| 28 | 15 | 1994-1996: Vyhřívaná sedačka, elektricky nastavitelná sedačka (levá/pravá) |
| 10 | 1990-1993: Systém aktivního řízení s vysokým výkonem (HICAS), měřič rychlosti | |
| 29 | 20 | 1994-1996: Motor stěrače, spínač stěrače, motor ostřikovače, zesilovač stěrače, řídicí modul karoserie (BCM) |
| 10 | 1990-1993: ABS | |
| 30 | 15 | 1995-1996: Vstřikovače |
| 10 | 1990-1993: Osvětlení obrysu, boční obrysová světla, zadní světla, osvětlení evidenčního čísla, senzor brzdového světla a zadního světla, modul relé světlometů, spínač osvětlení, lampa v odkládací schránce, řídicí modul karoserie (BCM), akustický signál upozornění, spínač ovládání osvětlení, osvětlení: (Kombinovaný měřič, popelník, automatické zařízení pro kontrolu rychlosti (ASCD) Hlavní spínač, spínač odvlhčovače zadního okna, zapalovač cigaret, spínač TCS, hlavní spínač okna, spínač první polohy, panel spínačů klimatizace, nouzový spínač, hodiny, spínač vnějších zrcátek, rádio, spínač vyhřívané sedačky, automatické zrcadlo proti oslnění, spínač elektrického okna) | |
| R1 | Příslušenství (č. 2) | |
| R2 | Příslušenství (č. 1) | |
| R3 | Zapalování (č. 1) | |

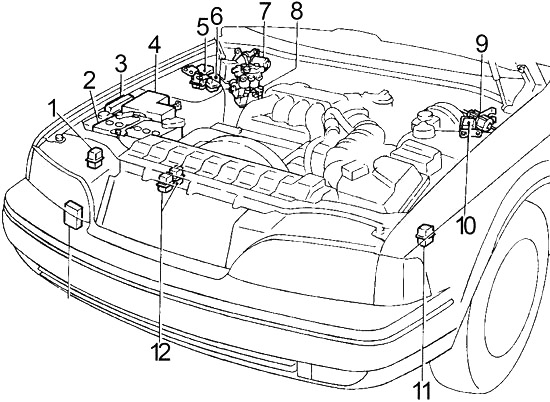

Motor
1990-1993
1994-1996
- 1994-1996: Relé ventilátoru chlazení
- Baterie
- Modul relé světlometů
- Pojistková skříňka
- Zesilovač stěrače
- Relé startovacího motoru
- Motor stěrače
- Aktivátor ABS
- Aktivátor systému automatické kontroly rychlosti (ASCD)
- Čerpadlo ASCD
- 1994-1996: Relé deaktivace denního světla
- 1994-1996: Relé TCS
- 1994-1996: Řídicí jednotka denních světel
- 1990-1993: Odpor vybíjení
- 1990-1995: Skupina výkonových tranzistorů (levá)
- 1990-1992: Levý senzor zóny kolize
- 1990-1995: Modul výkonového tranzistoru (pravá)
- 1990-1994: Centrální senzor zóny kolize
1992-1993: Relé ventilátoru chlazení - 1990-1992: Pravý senzor zóny kolize

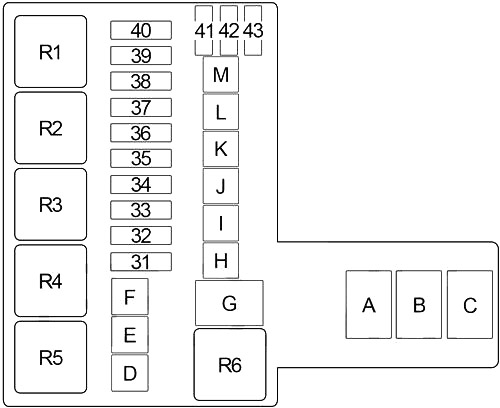

Schéma pojistkové skříňky v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 31 | 15 | Světlomet vpravo, modul relé světlometů, modul řízení denních světel, spínač osvětlení, relé alarmu proti krádeži č.1, modul řízení karoserie (BCM) |
| 32 | 15 | Světlomet vlevo, modul relé světlometů, modul řízení denních světel, relé mlhových světel, spínač osvětlení, relé alarmu proti krádeži č.1 |
| 33 | 15 | 1994-1996: Relé klaksonu, spínač řízení automobilu systému řízení rychlosti (ASCD), modul řízení karoserie (BCM) |
| 10 | 1990-1993: Relé klaksonu, systém alarmu proti krádeži | |
| 34 | 10 | Spínač nouzového signálu (kombinované blikače), multifunkční relé dálkového ovládání, multifunkční kontrolní relé dálkového ovládání, spínač směrových světel, směrovka, multifunkční řídicí jednotka |
| 35 | 10 | 1996: Relé alarmu proti krádeži č.2 (klakson), spínač řízení automobilu systému řízení rychlosti (ASCD), modul řízení karoserie (BCM) |
| 36 | 10 | 1994-1996: Alternátor |
| 37 | 10 | 1994-1996: Osvětlení obrysu, boční obrysová světla, zadní světla, osvětlení evidenčního čísla, senzor světla brzdového světla a zadního světla, modul relé světlometů, spínač osvětlení, lampa v odkládací schránce, modul řízení karoserie (BCM), akustický signál alarmu, spínač řízení osvětlení, osvětlení: (Kombinovaný měřicí přístroj, popelník, automatické ovládání rychlosti (ASCD) hlavní spínač, spínač odvlhčovače zadního okna, zapalovač cigaret, spínač TCS, hlavní spínač okna, spínač první polohy, panel spínačů klimatizace, spínač nouzového signálu, hodiny, spínač vnějších zrcátek, rádio, spínač vyhřívaného sedadla, automatické zrcadlo proti oslnění, spínač elektrického okna) |
| 15 | 1990-1993: Modul relé světlometů | |
| 38 | 10 | Vnitřní lampa, lampa zavazadlového prostoru, podlahové osvětlení, bodová světla, osvětlení klíče, relé lampy osvětlení (lampy osvětlení), modul řízení karoserie (BCM), spínač řízení osvětlení, spínač dveří, kombinovaný měřicí přístroj (akustický signál) |
| 39 | 15 | 1994-1996: Relé mlhových světel |
| 40 | 10 | Relé alarmu proti krádeži č.2 (startér), relé startéru, relé deaktivace denního světla, řídicí jednotka denních světel, spínač parkovací brzdy, modul řízení motoru (ECM) |
| 41 | 10 | 1994-1996: Přijímač (telefon) |
| 10 | Alternátor | |
| 42 | 20 | TCS |
| 43 | 20 | ABS/TCS |
| A | 120 | Alternátor, Pojistka: “D”, “G”, “M”, “36” |
| B | – | – |
| C | 100 | Pojistky: “14”, “15”, “31”, “32”, “33”, “34”, “35”, “37”, “38” |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| D | 30 | Relé příslušenství č. 2 (Pojistky: “7”, “8”) |
| E | 30 | ABS/TCS |
| F | 25 | Automatický spínač (elektrické okno, otevírací střecha), automatický spínač (zámek dveří, elektrická židle) |
| G | 75 | Relé příslušenství č. 1 (Pojistky: “10”, “11”, “12”, “29”), Relé zapalování č. 1 (Pojistky: “13”, “16”, “24”, “25”, “26”), Relé zapalování č. 2 (Pojistky: “1”, “2”, “28”), Pojistky: “E”, “F”, “J”, “17”, “18”, “19”, “20”, “21”, “22”, “41”, “42”, “43” |
| H | – | – |
| I | 30 | Spínač zapalování, relé startovacího motoru, spínač inhibítoru, relé palivové pumpy, modul řízení palivové pumpy (FPCM) |
| J | 30 | TCS |
| K | 25 | Modul řízení motoru (ECM), modul řízení převodovky (TCM), senzor hmotnosti vzduchu, konektor datového rozhraní, senzor polohy vačkového hřídele (CMPS) |
| L | 25 | 1996: Modul řízení karoserie (BCM), automatický polohovač tahu |
| 25 | 1990-1994: Modul řízení motoru (ECM) | |
| M | 30 | 1992-1996: Ventilátor chlazení |
| 25 | 1990-1991: Ventilátor chlazení | |
| R1 | Klimatizace | |
| R2 | Poloha parkování/neutrální | |
| R3 | 1990-1995: Udržování automobilu systému řízení rychlosti (ASCD) | |
| 1996: Upozornění na krádež (č. 2) | ||
| R4 | Ventilátor chlazení | |
| R5 | Upozornění na krádež (č. 1) | |
| R6 | Klakson | |
Schéma pojistek a relé – Infiniti Q45
Týká se vozidel vyrobených v letech:
1997, 1998, 1999, 2000, 2001.

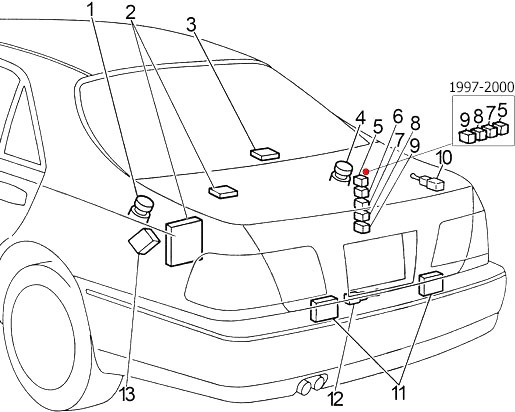

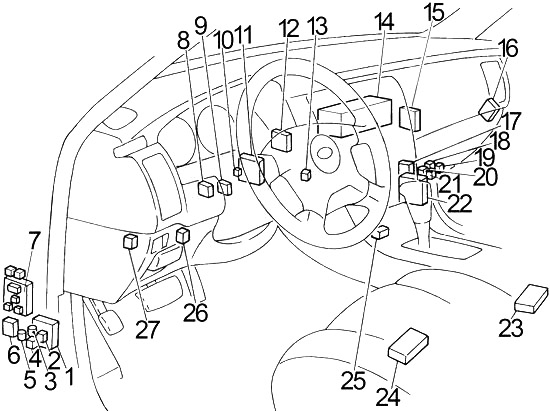

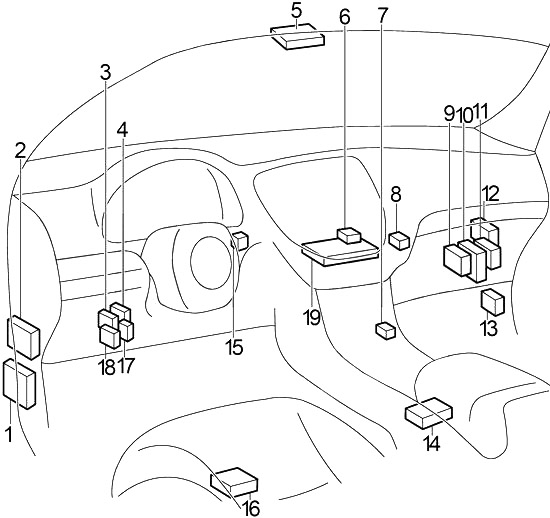

Kabina
- Modul řízení převodovky (TCM)
- Relé vyhřívání zadního okna
- Spínač №2
- Relé vyhřívání vnějších zrcátek
- Spínač №1
- Super konektor multi-konektor (SMJ)
- Pojistková skříňka
- Jednotka řízení zámku převodovky
- Jednotka řízení automatické rychlosti (ASCD)
- Přístroj pro podporu automatické kontroly rychlosti (ASCD)
- Modul řízení karoserie (BCM)
- Zesilovač klimatizace
- Kombinovaná jednotka blesku
- Displej a jednotka řízení Navi
- Jednotka řízení posilovače řízení
- Jednotka řízení ABS/TCS
- Kontrola aktoru ventilu na škrtící klapce (TAC)
- Relé mlhových světel
- Relé čerpadla paliva №1
- Relé jednotky řízení motoru (ECM)
- 2000-2001: Relé čerpadla paliva №2
1997-2000 : Relé motoru ventilu na škrtící klapce - Modul řízení motoru (ECM)
- Jednotka diagnostického senzoru airbagu
- Jednotka řízení sedadla řidiče
- Imobilizér systému proti krádeži Nissan (NATS)
- Super konektor multi-konektor (SMJ)
- Super konektor multi-konektor (SMJ)
- Aktuátor zadního tlumiče (levý)
- Jednotka řízení aktivního odpružení tlumiče (vlevo)
Systém komunikace vozidla (IVCS) (vpravo) - Sluneční clona vzadu
- Aktuátor zadního tlumiče (pravý)
- Relé otevření víčka paliva
- Relé motoru ventilu na škrtící klapce
- Relé zesilovače zvuku
- Relé bezpečnostního klaksonu vozidla
- Multifunkční relé dálkového ovládání
- Aktuátor otevření víčka paliva
- Senzor světla brzdového světla a zadního světla (levý)
Jednotka řízení uzavírání zavazadlového prostoru (pravá) - Aktuátor otevření zavazadlového prostoru
- Modul řízení čerpadla paliva (FPCM)
Schéma pojistkové skříňky v kabině

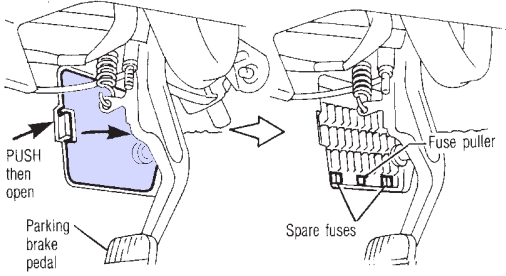

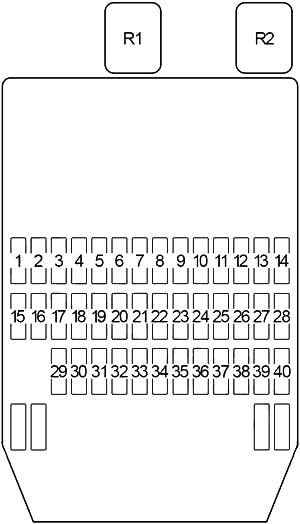

Blok pojistek se nachází v dolní části na straně řidiče za panelem nohy.
| Číslo | Ampéráže [A] | Popis |
|---|---|---|
| Číslo | Ampéráže [A] | Popis |
| 1 | 15 | Motor ventilátoru |
| 2 | 10 | Konektor datové sběrnice, ventil kontrolního sání nádrže EVAP, elektromagnetický ventil kontrolního sání nádrže EVAP, obtokový ventil uzavíracího ventilu podtlaku, funkce EGR, elektromagnetický ventil EGRC, elektromagnetický ventil spínače MAP/BARO, ventil kontrolní ventilace nádrže EVAP, chladicí ventilátor, tlak oleje posilovače řízení Spínač, elektromagnetický ventil kontrolující časování sacího ventilu |
| 3 | 7,5 | Vyhřívaný kyslíkový senzor |
| 4 | 7,5 | Kombinovaný počítadlo kilometrů |
| 5 | – | – |
| 6 | 7,5 | Klimatizace |
| 7 | 7,5 | Přijímač (telefon), sluchátko |
| 8 | 10 | Audio jednotka, automatický CD měnič, časovač a motor napájené antény, displej a řídicí jednotka Navi |
| 9 | 7,5 | Relé rozmrazovače vnějších zrcátek, spínač dálkového ovládání vnějších zrcátek |
| 10 | 7,5 | Zadní sluneční clona |
| 11 | 20 | Relé předního stěrače, motor předního stěrače, řídicí jednotka karoserie (BCM), spínač předního stěrače, motor předního ostřikovače skla |
| 12 | 10 | Signál upozornění, automatický CD měnič, spínač ovládání přijímače na volantu, přijímač (telefon) |
| 13 | 10 | Tlačítko nouzového spínače (kombinovaná směrovka), multifunkční relé dálkového ovládání, směrovka, řídicí jednotka karoserie (nouzová), kombinovaný spínač (směrovka) |
| 14 | 7,5 | Řídicí jednotka karoserie (BCM) (světlomet, okno, zamykání elektrických dveří, gong upozornění, ovládání vnitřního osvětlení, rozmrazovač zadního skla, střešní okno), relé nouzových světel vozidla, relé bezpečnostního klaksonu vozidla, automatický vodicí polohovač, spínač paměti sedadla) |
| 15 | 15 | Motor ventilátoru |
| 16 | 7,5 | Vyhřívaný kyslíkový senzor |
| 17 | 10 | Senzor diagnostiky airbagu |
| 18 | 10 | Spínač polohy parkování/neutrál (zadní světlo, kombinovaný počítadlo kilometrů, relé zadního světla), spínač polohy parkování/neutrál, displej a řídicí jednotka Navi |
| 19 | 7,5 | Tlačítko nouzového spínače (kombinovaná jednotka blikání) |
| 20 | 7,5 | Řídicí jednotka denního světla |
| 21 | 10 | Vyhřívané sedadlo |
| 22 | 7,5 | Spínač ovládání osvětlení, světlo v odkládací schránce, osvětlení: (kombinovaný počítadlo kilometrů, spínač TCS, spínač výběru aktivního odpružení, audio modul, spínač ovládání času osvětlení, zapalovač vpředu/vzadu, popelník, spínač světlometu, zařízení A/T, okno napájené Hlavní spínač, automatické zrcadlo proti oslnění, spínač IVCS, řídicí jednotka dveří řidiče, řídicí jednotka dveří pasažéra, hodiny, řídicí jednotka klimatizace, nouzový spínač, telefonní spínač, spínač zadní sluneční clony) |
| 23 | 7,5 | Řídicí jednotka karoserie (BCM) (světlomet, stěrač, ovládání vnitřního osvětlení, systém dálkového ovládání, automatický vodicí polohovač) |
| Číslo | Ampéráže [A] | Popis |
|---|---|---|
| 24 | 15 | Přední zapalovač, přední zásuvka napájení |
| 25 | – | – |
| 26 | 20 | Ovládač otevření zavazadlového prostoru, relé a ovládač otevření víčka palivové nádrže, spínač otevření zavazadlového prostoru a víčka palivové nádrže, systém dálkového ovládání |
| 27 | 10 | Vnitřní světlo, světlo mapy, světlo konzoly, světlo zavazadlového prostoru, světlo kosmetického zrcátka, řídicí jednotka uzamykání zavazadlového prostoru, modul řízení karoserie (BCM), osvětlení otevření klíče na zapalování, světlo nohou, osobní zadní světlo, přední/zadní schodové světlo, vysílač Homelink, spínač systému komunikace vozidla (IVCS) |
| 28 | 10 | Kombinovaný počítač kilometrů, spínač klíče, modul řízení karoserie (BCM), blokování napájených dveří, gong upozornění, hodiny, časovaný spínač a motor napájených antén, řídicí jednotka uzamykání zavazadlového prostoru, relé otevírací střechy, systém dálkového ovládání, kontrola vnitřního osvětlení, bezpečnostní indikátor, automatický polohovač řízení, spínač zámku (převodovka) |
| 29 | 15 | Vstřikovače, modul řízení motoru (ECM), modul řízení palivového čerpadla (FPCM) |
| 30 | 10 | Aktivní odpružení, ABS/TCS, řídicí jednotka posilovače řízení |
| 31 | 7,5 | ABS/TCS |
| 32 | 7,5 | Modul řízení karoserie (BCM) (světlomet, okno, kontrola vnitřního osvětlení, gong upozornění, otevírací střecha, systém komunikace vozidla (IVCS), automatický polohovač řízení), relé vyhřívání zadního okna, automatické zrcadlo s proti oslněním, zařízení pro automatickou kontrolu rychlosti (ASCD) podpůrná jednotka, spínač kontroly ASCD, imobilizér Nissan Anti Theft System (NATS), displej a řídicí jednotka Navi |
| 33 | 15 | 1997-2000: Relé palivového čerpadla, modul řízení palivového čerpadla (FPCM) |
| 34 | 7,5 | Startování, modul řízení karoserie (BCM), řídicí jednotka denního světla, systém komunikace vozidla (IVCS), automatický polohovač řízení |
| 35 | – | – |
| 36 | 20 | Zásuvka napájení zadní (levá/pravá) |
| 37 | 15 | Spínač světla brzdy, senzor světla brzdy a zadního světla, řídicí jednotka zařízení pro automatickou kontrolu rychlosti (ASCD), aktivní odpružení, ABS/TCS |
| 38 | 15 | Relé vyhřívání zadního okna, relé vyhřívání zrcátka dveří |
| 39 | 15 | Relé vyhřívání zadního okna, automatický zesilovač klimatizace |
| 40 | 15 | Relé světlometů mlhových světel |
| R1 | 1999-2001: Otevírací střecha | |
| R2 | 1999-2001: Bezpečnostní světlo vozidla | |
| 1997-1998: Otevírací střecha | ||
| R1 | Příslušenství | |
| R2 | Zapalování | |
| R3 | Ventilátor | |
Motor
- Relé ventilátoru chlazení č. 3
- Pojistková skříňka
- Aktivátor předního tlumiče (pravý)
- Motor stěrače
- Aktivátor ABS
- Klakson bezpečnosti vozidla
- Aktivátor automatického ovládání rychlosti (ASCD)
- Aktivátor předního tlumiče (levý)
- Spínač kapoty
- Řídicí jednotka denního svícení

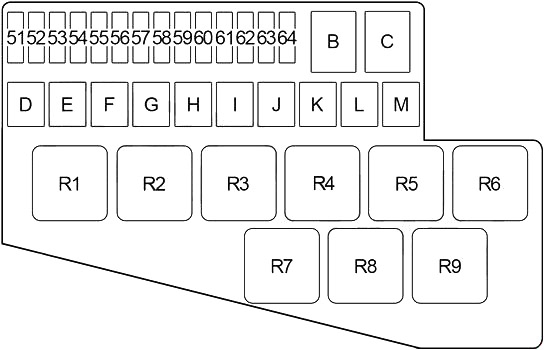

Schéma pojistkové skříňky v motorovém prostoru
Blízko baterie.
| Číslo | Ampéráže [A] | Popis |
|---|---|---|
| Číslo | Ampéráže [A] | Popis |
| 51 | 15 | 2000-2001: Relé čerpadla paliva, řídicí jednotka čerpadla paliva (FPCM) |
| 52 | – | – |
| 53 | 15 | Relé světlometů (pravý světlomet, potkávací/hlavní světla (bez xenonu), dálková světla (xenon), spínač osvětlení, řídicí jednotka denních světel, relé mlhových světlometů) |
| 54 | 15 | Relé světlometu (levý světlomet, potkávací/hlavní světla (bez xenonu), dálková světla (xenon), indikátor dálkových světel, spínač osvětlení, řídicí jednotka denních světel) |
| 55 | 7,5 | Relé klimatizace |
| 56 | 15 | ABS/TCS |
| 57 | 7,5 | Řídicí jednotka motoru (ECM), konektor datové sběrnice, imobilizér Nissan Anti Theft System (NATS), senzor hmotnostního průtoku vzduchu, senzor polohy vačkového hřídele, zapalovací cívky, systém řízení variabilního přívodu vzduchu (IACV-ACC), elektromagnetický ventil pro kontrolu čištění nádrže EVAP |
| 58 | 15 | Audio jednotka, zesilovač BOSE, relé audio zesilovače, systém komunikace ve vozidle (IVCS), displej a řídicí jednotka Navi |
| 59 | 20 | Xenon: relé HID (pravý světlomet (potkávací světla)) |
| 60 | 10 | Řídicí jednotka motoru (ECM), senzor hmotnostního průtoku vzduchu, senzor polohy vačkového hřídele, zapalovací cívky, systém řízení variabilního přívodu vzduchu (IACV-ACC), elektromagnetický ventil pro kontrolu čištění nádrže EVAP |
| 61 | 20 | Xenon: relé HID (levý světlomet (potkávací světla)) |
| 62 | 7,5 | Alternátor |
| 63 | 15 | Relé zadních světel (osvětlení polohy, zadní světlo, osvětlení evidenčního čísla, spínač osvětlení, řídicí jednotka karoserie (BCM), kontrola orientace světlometů, pojistka “22”) |
| 64 | 15 | Relé klaksonu, spínač volantu, spínač ovládání zařízení automatického řízení rychlosti (ASCD) |
| B | 80 | Relé zapalování (Pojistky: “4”, “6”, “7”, “18”, “19”, “20”, “21”, “30”, “31”, “32”), Pojistka: “12”, “13”, “14”, “26”, “27”, “28”, “37”, “38”, “39”, “40” |
| C | 80 | Relé příslušenství (Pojistky: “9”, “10”, “11”, “23”, “24”, “36”), Relé ventilátoru (Pojistky: “1”, “15”) |
| D | – | – |
| E | – | – |
| F | 40 | 1999-2001: Ventilátor chlazení |
| 30 | 1997-1998: Ventilátor chlazení |
| Číslo | Ampéráže [A] | Popis |
|---|---|---|
| G | 30 | Spínač zapnutí, spínač polohy parkování/neutrál, startování |
| H | 40 | Pojistka č.1 (Otevíratelná střecha, Elektrické dveře (přední), Elektrická okna (přední)), Pojistka č.2 (Elektrická sedadla, Elektrické dveře (zadní), Elektrická okna (zadní), Automatické nastavení řízení) |
| I | 40 | 1999-2001: Ventilátor chlazení |
| 30 | 1997-1998: Ventilátor chlazení | |
| J | 30 | ABS/TCS |
| K | 30 | ABS/TCS |
| L | – | – |
| M | – | – |
| A | 120 | Alternátor, Pojistka: “B”, “C”, “F”, “G”, “H”, “I”, “J”, “K”, “51”, “53”, “54”, “55”, “56”, “57”, “58”, “59”, “60”, “61”, “62”, “63”, “64” |
| R1 | Ventilátor chlazení (č.2) | |
| R2 | Přední stěrač | |
| R3 | Klakson | |
| R4 | Ventilátor chlazení (č.1) | |
| R5 | – | |
| R6 | Xenon: vysokotlaká výbojka (HID) | |
| Světlomet (bez xenonu) | ||
| R7 | Xenon: Světlomet | |
| 1997-1998: Bezpečnostní světlo vozidla | ||
| R8 | Poloha parkování/neutrál | |
| R9 | Zadní světlo | |
Schéma pojistek a relé – Infiniti Q45
Týká se vozidel vyrobených v letech:
1997, 1998, 1999, 2000, 2001.
Kabina
- Modul řízení převodovky (TCM)
- Relé odmlžovače zadního okna
- Spínač č. 2
- Relé odmlžovače vnějších zrcátek
- Spínač č. 1
- Super připojení multi-konektor (SMJ)
- Pojistková skříňka
- Jednotka řízení blokování převodovky
- Jednotka řízení automatické rychlosti (ASCD)
- Zařízení pro podporu automatické kontroly rychlosti (ASCD)
- Modul řízení karoserie (BCM)
- Zesilovač klimatizace
- Kombinovaná jednotka blesku
- Displej a jednotka řízení Navi
- Jednotka řízení posilovače řízení
- Jednotka řízení ABS/TCS
- Kontrola aktivátoru ventilu na škrticí klapce (TAC)
- Relé mlhových světel
- Relé čerpadla paliva č. 1
- Relé jednotky řízení motoru (ECM)
- 2000-2001: Relé čerpadla paliva č. 2
1997-2000 : Relé motoru ventilu na škrticí klapce - Modul řízení motoru (ECM)
- Jednotka senzoru diagnostiky airbagu
- Jednotka řízení sedadla řidiče
- Imobilizér systému proti krádeži Nissan (NATS)
- Super připojení multi-konektor (SMJ)
- Super připojení multi-konektor (SMJ)
- Aktivátor zadního tlumiče (levý)
- Jednotka řízení aktivního odpružení tlumiče (vlevo)
Systém komunikace vozidla (IVCS) (vpravo) - Sluneční clona vzadu
- Aktivátor zadního tlumiče (pravý)
- Relé otevření víčka paliva
- Relé motoru ventilu na škrticí klapce
- Relé audio zesilovače
- Relé bezpečnostního klaksonu vozidla
- Multifunkční relé dálkového ovládání
- Aktivátor otevření víčka paliva
- Senzor světla brzdového světla a zadního světla (levý)
Jednotka řízení uzavírání zavazadlového prostoru (pravý) - Aktivátor otevření zavazadlového prostoru
- Modul řízení čerpadla paliva (FPCM)
Schéma pojistkové skříňky v kabině
Blok pojistek se nachází v dolní části na straně řidiče za panelem nohou.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| 1 | 15 | Motor ventilátoru |
| 2 | 10 | Konektor datové sběrnice, regulační ventil sání nádrže EVAP, elektromagnetický ventil regulace sání nádrže EVAP, obtokový ventil vakuového uzavíracího ventilu, funkce EGR, elektromagnetický ventil EGRC, elektromagnetický ventil spínače MAP/BARO, regulační ventil odvětrávání nádrže EVAP, chladicí ventilátor, tlak oleje posilovače řízení Spínač, elektromagnetický ventil řízení časování sacího ventilu |
| 3 | 7,5 | Vyhřívaný kyslíkový senzor |
| 4 | 7,5 | Kombinovaný počítadlo kilometrů |
| 5 | – | – |
| 6 | 7,5 | Klimatizace |
| 7 | 7,5 | Přijímač (telefon), sluchátka |
| 8 | 10 | Audio jednotka, automatický CD měnič, časovač a motor napájené antény, displej a jednotka řízení Navi |
| 9 | 7,5 | Relé odmlžovače vnějších zrcátek, spínač dálkového ovládání vnějších zrcátek |
| 10 | 7,5 | Zadní sluneční clona |
| 11 | 20 | Relé předního stěrače, motor předního stěrače, modul řízení karoserie (BCM), spínač předního stěrače, motor předního ostřikovače |
| 12 | 10 | Výstražný signál, automatický CD měnič, spínač ovládání přijímače na volantu, přijímač (telefon) |
| 13 | 10 | Nouzový spínač (kombinovaný indikátor), multifunkční relé dálkového ovládání, směrovka, modul řízení karoserie (nouzový), kombinovaný spínač (směrovka) |
| 14 | 7,5 | Modul řízení karoserie (BCM) (světlomet, okno, elektrické zamykání dveří, výstražný gong, ovládání vnitřního osvětlení, odmlžovač zadního okna, střešní okno), relé nouzových světel vozidla, relé bezpečnostního klaksonu vozidla, automatický polohovač řízení, spínač paměti sedadla) |
| 15 | 15 | Motor ventilátoru |
| 16 | 7,5 | Vyhřívaný kyslíkový senzor |
| 17 | 10 | Senzor diagnostiky airbagu |
| 18 | 10 | Spínač polohy parkování/neutrál (zpětné světlo, kombinovaný počítadlo kilometrů, relé zadního světla), spínač polohy parkování/neutrál, displej a jednotka řízení Navi |
| 19 | 7,5 | Nouzový spínač (kombinovaná flash jednotka) |
| 20 | 7,5 | Jednotka řízení denního svícení |
| 21 | 10 | Vyhřívané sedadlo |
| 22 | 7,5 | Spínač ovládání osvětlení, světlo v odkládací schránce, osvětlení: (kombinovaný počítadlo kilometrů, spínač TCS, spínač výběru aktivního odpružení, audio modul, spínač ovládání časování osvětlení, přední/zadní zapalovač, popelník, spínač světlometu, zařízení A/T, hlavní spínač elektrického okna, automatické zpětné zrcátko proti oslnění, spínač IVCS, jednotka řízení dveří řidiče, jednotka řízení dveří spolujezdce, hodiny, jednotka řízení klimatizace, nouzový spínač, telefonní spínač, zadní spínač sluneční clony) |
| 23 | 7,5 | Modul řízení karoserie (BCM) (světlomet, stěrač, ovládání vnitřního osvětlení, telekomunikační systém, automatický polohovač řízení) |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 24 | 15 | Přední zapalovač, přední zásuvka napájení |
| 25 | – | – |
| 26 | 20 | Otvírač zavazadlového prostoru, relé a otvírač víčka paliva, spínač otevření zavazadlového prostoru a víčka paliva, systém dálkového ovládání |
| 27 | 10 | Vnitřní osvětlení, osvětlení mapy, osvětlení konzoly, osvětlení zavazadlového prostoru, osvětlení kosmetického zrcátka, řídicí jednotka zamykání zavazadlového prostoru, modul řízení karoserie (BCM), osvětlení otevření klíče pro startování, osvětlení nohou, osobní zadní osvětlení, osvětlení předního/zadního schůdku, vysílač Homelink, spínač systému komunikace vozidla (IVCS) |
| 28 | 10 | Kombinovaný počítadlo kilometrů, spínač klíče, modul řízení karoserie (BCM), blokování napájených dveří, gong na upozornění, hodiny, časovaný spínač a motor napájených antén, řídicí jednotka zamykání zavazadlového prostoru, relé otevírací střechy, systém dálkového ovládání, kontrola vnitřního osvětlení, bezpečnostní indikátor, automatický polohovač řízení, spínač zámku (převodovka) |
| 29 | 15 | Vstřikovače, modul řízení motoru (ECM), modul řízení palivového čerpadla (FPCM) |
| 30 | 10 | Aktivní odpružení, ABS/TCS, řídicí jednotka posilovače řízení |
| 31 | 7,5 | ABS/TCS |
| 32 | 7,5 | Modul řízení karoserie (BCM) (světlomet, okno, kontrola vnitřního osvětlení, gong na upozornění, otevírací střecha, systém komunikace vozidla (IVCS), automatický polohovač řízení), relé vyhřívání zadního okna, automatické zrcátko proti oslnění, zařízení pro automatickou kontrolu rychlosti (ASCD) podpůrná jednotka, spínač kontroly ASCD, imobilizér Nissan Anti Theft System (NATS), displej a řídicí jednotka Navi |
| 33 | 15 | 1997-2000: Relé palivového čerpadla, modul řízení palivového čerpadla (FPCM) |
| 34 | 7,5 | Startování, modul řízení karoserie (BCM), řídicí jednotka denních světel, systém komunikace vozidla (IVCS), automatický polohovač řízení |
| 35 | – | – |
| 36 | 20 | Zásuvka napájení zadní (levá/pravá) |
| 37 | 15 | Spínač brzdového světla, senzor brzdového světla a zadního světla, řídicí jednotka zařízení pro automatickou kontrolu rychlosti (ASCD), aktivní odpružení, ABS/TCS |
| 38 | 15 | Relé vyhřívání zadního okna, relé vyhřívání zrcátka dveří |
| 39 | 15 | Relé vyhřívání zadního okna, automatický zesilovač klimatizace |
| 40 | 15 | Relé mlhových světel |
| R1 | 1999-2001: Otevírací střecha | |
| R2 | 1999-2001: Bezpečnostní osvětlení vozidla | |
| 1997-1998: Otevírací střecha | ||
| R1 | Příslušenství | |
| R2 | Zapalování | |
| R3 | Ventilátor | |
Motor
- Relé ventilátoru chlazení č. 3
- Pojistková skříňka
- Aktivátor předního tlumiče (pravý)
- Motor stěrače
- Aktivátor ABS
- Klakson bezpečnosti vozidla
- Aktivátor automatického ovládání rychlosti (ASCD)
- Aktivátor předního tlumiče (levý)
- Spínač kapoty
- Řídicí jednotka denního svícení
Schéma pojistkové skříňky v motorovém prostoru
Blízko baterie.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| 51 | 15 | 2000-2001: Relé čerpadla paliva, řídicí jednotka čerpadla paliva (FPCM) |
| 52 | – | – |
| 53 | 15 | Relé světlometů (pravý světlomet, potkávací/hlavní světla (bez xenonu), dálková světla (xenon), spínač osvětlení, řídicí jednotka denních světel, relé mlhových světlometů) |
| 54 | 15 | Relé světlometu (levý světlomet, potkávací/hlavní světla (bez xenonu), dálková světla (xenon), indikátor dálkových světel, spínač osvětlení, řídicí jednotka denních světel) |
| 55 | 7,5 | Relé klimatizace |
| 56 | 15 | ABS/TCS |
| 57 | 7,5 | Řídicí jednotka motoru (ECM), konektor datové sběrnice, imobilizér Nissan Anti Theft System (NATS), senzor hmotnostního průtoku vzduchu, senzor polohy vačkového hřídele, zapalovací cívky, systém řízení variabilního přívodu vzduchu (IACV-ACC), elektromagnetický ventil pro kontrolu čištění nádrže EVAP |
| 58 | 15 | Audio jednotka, zesilovač BOSE, relé audio zesilovače, systém komunikace ve vozidle (IVCS), displej a řídicí jednotka Navi |
| 59 | 20 | Xenon: relé HID (pravý světlomet (potkávací světla)) |
| 60 | 10 | Řídicí jednotka motoru (ECM), senzor hmotnostního průtoku vzduchu, senzor polohy vačkového hřídele, zapalovací cívky, systém řízení variabilního přívodu vzduchu (IACV-ACC), elektromagnetický ventil pro kontrolu čištění nádrže EVAP |
| 61 | 20 | Xenon: relé HID (levý světlomet (potkávací světla)) |
| 62 | 7,5 | Alternátor |
| 63 | 15 | Relé zadních světel (osvětlení polohy, zadní světlo, světlo evidenčního čísla, spínač osvětlení, řídicí jednotka karoserie (BCM), kontrola orientace světlometů, pojistka „22“) |
| 64 | 15 | Relé klaksonu, spínač volantu, spínač ovládání zařízení automatického řízení rychlosti (ASCD) |
| B | 80 | Relé zapalování (Pojistky: „4“, „6“, „7“, „18“, „19“, „20“, „21“, „30“, „31“, „32“), Pojistka: „12“, „13“, „14“, „26“, „27“, „28“, „37“, „38“, „39“, „40“ |
| C | 80 | Relé příslušenství (Pojistky: „9“, „10“, „11“, „23“, „24“, „36“), Relé ventilátoru (Pojistky: „1“, „15“) |
| D | – | – |
| E | – | – |
| F | 40 | 1999-2001: Ventilátor chlazení |
| 30 | 1997-1998: Ventilátor chlazení |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| G | 30 | Spínač zapalování, spínač polohy parkování/neutrál, startování |
| H | 40 | Pojistka č.1 (Otevírací střecha, Elektrické dveře (přední), Elektrická okna (přední)), Pojistka č.2 (Elektrická sedadla, Elektrické dveře (zadní), Elektrická okna (zadní), Automatické nastavení řízení) |
| I | 40 | 1999-2001: Chladicí ventilátor |
| 30 | 1997-1998: Chladicí ventilátor | |
| J | 30 | ABS/TCS |
| K | 30 | ABS/TCS |
| L | – | – |
| M | – | – |
| A | 120 | Alternátor, Pojistka: “B”, “C”, “F”, “G”, “H”, “I”, “J”, “K”, “51”, “53”, “54”, “55”, “56”, “57”, “58”, “59”, “60”, “61”, “62”, “63”, “64” |
| R1 | Chladicí ventilátor (č.2) | |
| R2 | Přední stěrač | |
| R3 | Klakson | |
| R4 | Chladicí ventilátor (č.1) | |
| R5 | – | |
| R6 | Xenon: vysokotlaká výbojka (HID) | |
| Světlomet (bez xenonu) | ||
| R7 | Xenon: Světlomet | |
| 1997-1998: Bezpečnostní světlo vozidla | ||
| R8 | Poloha parkování/neutrál | |
| R9 | Zadní světlo | |
Schéma pojistek a relé – Infiniti Q45
Týká se vozidel vyrobených v letech:
Kabina
- Modul řízení karoserie (BCM)
- Pojistková skříňka №1
- 2002: Nissan Anti-Theft System Immobilizer (NATS)
2003-2006: Jednotka řízení blokování převodovky - Jednotka řízení úspory baterie světlometů
- Kamera pro upozornění na opuštění jízdního pruhu (LDW)
- Jednotka řízení upozornění na nízký tlak pneumatik
- Jednotka flash kombinovaná
- 2002-2004: Jednotka řízení posilovače řízení
- Zesilovač klimatizace
- Modul řízení motoru (ECM)
- 2002-2004: Modul řízení převodovky (TCM)
- Jednotka řízení VDC/TCS/ABS
- Pojistková skříňka №2
- Jednotka senzoru diagnostiky airbagu
- Jednotka řízení blokování řízení
- Jednotka řízení sedadla řidiče
- 2002: Jednotka řízení blokování převodovky
2003-2006: Immobilizer Nissan Anti-Theft System (NATS) - 2002-2004: Jednotka řízení zařízení pro automatické řízení rychlosti (ASCD)
- Jednotka řízení AV
Bloky pojistek se nacházejí v dolní části za panelem nohou na straně řidiče a spolujezdce.

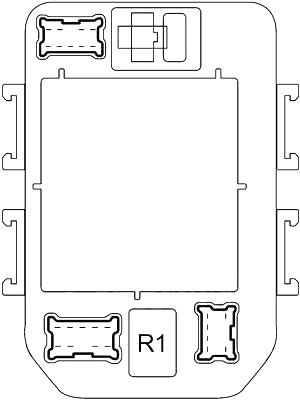

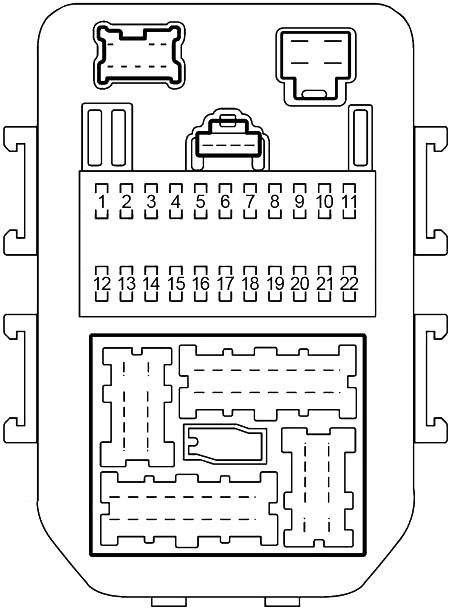

Pojistková skříňka kabina 1
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| 1 | 10 | Modul řízení karoserie (BCM), blokování napájení, jednotka řízení inteligentního tempomatu (ICC), gong upozornění ICC, relé zastavení brzdy ICC, senzor ICC, spínač brzdy ICC, jednotka řízení úspory baterie světlometů, jednotka řízení AV a Navi, adaptér TEL Jednotka, systém upozornění na krádež, imobilizér Nissan Anti Theft System (NATS), signál upozornění, spínač upozornění na opuštění jízdního pruhu (LDW), akustický signál LDW, kamera LDW, kompas (zrcátko s automatickým ztmavením), relé odmrazovače zadního okna, režim dvojité jednotky řízení Meffler, elektrické okno, světlomet, systém denního svícení, otevírací střecha, jednotka řízení bezpečnostních pásů v případě kolize, elektrické sedadlo, relé vyhřívaných sedadel, senzor deště, relé otevření zavazadlového prostoru |
| 2 | 10 | Zesilovač klimatizace, elektromagnetický ventil ECV (kompresor klimatizace) |
| 3 | 10 | Modul řízení karoserie (BCM), blokování napájení, relé otevření zavazadlového prostoru, spínač otevření zavazadlového prostoru, systém upozornění na krádež, akustický signál upozornění, napájené okno, systém zrcátek s blokováním dozadu, světlomet, systém denního svícení, otevírací střecha, elektrické sedadlo |
| 4 | 10 | Zadní sluneční clona, spínač zrušení zadního řízení, relé zrušení zadního řízení, kryt, relé odmrazovače vnějších zrcátek, spínač zrušení automatického návratu |
| 5 | 10 | Kombinovaná jednotka blikání |
| 6 | 10 | Datový konektor, kombinovaný měřič, signál upozornění, zesilovač automatické klimatizace, jednotka řízení úspory baterie světlometů, jednotka řízení upozornění na nízký tlak pneumatik, kryt, kontrolka bezpečnosti, modul řízení karoserie (BCM), systém upozornění na krádež, systém proti krádeži Nissan (NATS) imobilizér, jednotka řízení blokování řízení, hodiny, jednotka řízení aktivního tlumiče odpružení |
| 7 | 10 | Jednotka řízení VDC/TCS/ABS, jednotka řízení aktivního odpružení, jednotka řízení aktivního řízení dozadu (RAS) |
| 8 | 10 | Mapa světla, světlo konzoly, osobní zadní světlo, přední světlo na schůdku, zadní světlo na schůdku, světlo na kosmetickém zrcátku, světlo v zavazadlovém prostoru, světlo na nohách, univerzální vysílač-přijímač Homelink, spínač zastavení (A/T), jednotka řízení Shift Lock, mikrofon, odkládací schránka jednotky řízení zrcátek, systém zrcátek s blokováním dozadu, osvětlení otvoru klíče zapalování, spínač paměti sedadla |
| 9 | 10 | Kombinovaný měřič, relé světla couvání, světlo couvání, zařízení A/T, alternátor, modul řízení převodovky (TCM), jednotka řízení AV a Navi, couvací kamera, systém zrcátek s blokováním dozadu |
| 10 | 20 | Relé odmrazovače zadního okna |
| 11 | 20 | Relé odmrazovače zadního okna |
| 12 | 10 | Jednotka řízení zařízení pro automatické řízení rychlosti (ASCD), spínač brzdy ASCD |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 13 | 15 | Modul řízení motoru (ECM), vstřikovače, relé čerpadla paliva |
| 14 | 10 | Motorek startování, jednotka řízení denních světel, modul řízení karoserie (BCM) |
| 15 | 20 | Aktivátor otevření zavazadlového prostoru, aktivátor otevření zavazadlového prostoru, relé otevření zavazadlového prostoru, modul řízení karoserie (BCM), jednotka řízení uzavření zavazadlového prostoru, jednotka řízení automatického zavazadlového prostoru, signalizátor automatického zavazadlového prostoru, motor automatického zavazadlového prostoru |
| 16 | 10 | Senzor poměru vzduch-palivo |
| 17 | 10 | 2005-2006: Spínač světel stop, jednotka řízení VDC/TCS/ABS, inteligentní relé zastavení brzdy (ICC), jednotka řízení ICC, jednotka řízení zámku převodovky, jednotka řízení aktivního odpružení, jednotka řízení aktivního řízení zadního (RAS) |
| 15 | 2002-2004: Spínač světel stop, jednotka řízení VDC/TCS/ABS, inteligentní relé zastavení brzdy (ICC), jednotka řízení ICC, jednotka řízení zámku převodovky, jednotka řízení aktivního odpružení | |
| 18 | 10 | Ohřívané kyslíkové senzory |
| 19 | 15 | Elektromagnet zámku převodovky, jednotka řízení zámku převodovky |
| 20 | 10 | Jednotka diagnostického senzora airbagu, systém klasifikace cestujících |
| 21 | 10 | Jednotka audia, displej, satelitní rádio tuner, zesilovač BOSE, zesilovač automatické klimatizace, automatický CD měnič, relé zrušení zadního ovládání, spínač zadního ovládání, zesilovač antény, jednotka řízení AV a Navi, multifunkční spínač, modul řízení aktivovaný hlasem, adaptér TEL, jednotka řízení varování o nízkém tlaku pneumatik, modul řízení karoserie (BCM), systém bezklíčového otevírání vozidla, systém varování proti krádeži, kombinovaný měřič, jednotka kamery pro couvání, světlomet, systém denních světel, elektrické sedadlo |
| 22 | 15 | Kombinovaná flash jednotka |
| R1 | Příslušenství | |

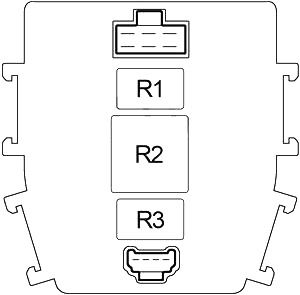

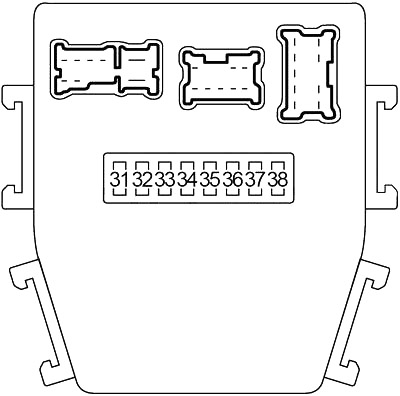

Pojistková skříňka kabina 2
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 31 | 15 | Motor ventilátoru, zesilovač klimatizace |
| 32 | 10 | Spínač klíč a elektromagnet zámku klíče, okno napájené, spínač zámku (A/T), modul řízení karoserie (BCM), modul řízení automatického zavazadlového prostoru, imobilizér Nissan Anti Theft System (NATS), modul řízení zámku řízení, signál upozornění, modul řízení motoru (ECM) Relé (senzor poloha kontrola rozvodu ventilu nasávání, senzor průtok hmoty vzduchu, senzor poloha klikového hřídele, senzor poloha vačkového hřídele, elektromagnetická ventil regulace objemu odběru absorbéru EVAP, ventil kontroly odfuku absorbéru EVAP) |
| 33 | 15 | Motor ventilátoru, zesilovač klimatizace |
| 34 | 20 | Relé stěrače předního skla, motor stěrače předního skla, motor ostřikovače předního skla, jednotka řízení inteligentního tempomatu (ICC) |
| 35 | 10 | Modul řízení převodovky (TCM), relé A/T PV IGN |
| 36 | 15 | Relé čerpadla paliva, modul řízení čerpadla paliva (FPCM) |
| 37 | 10 | Víčko |
| 38 | – | |
| R1 | Ventilátor | |
| R2 | Modul řízení motoru (ECM) | |
| R3 | Čerpadlo paliva | |
Motor
- Jednotka řízení denního svícení
- Pojistková skříňka
- Aktivátor předního tlumiče (levý)
- Aktivátor VDC
- Aktivátor předního tlumiče (pravý)
- Motor stěrače předního skla
- Pojistková skříňka relé №2
- Pojistková skříňka relé VDC
- Spínač kapoty
Schéma pojistkové skříňky motoru
Blízko baterie.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| 51 | 10 | Relé klimatizace (magnetická spojka), řídicí jednotka motoru (ECM) |
| 52 | 15 | Audio jednotka, satelitní rádio tuner, automatický CD měnič, AV a Navi řídicí jednotka, displej, hlasově aktivovaná řídicí jednotka, AV a Navi řídicí jednotka, displej, hlasově aktivovaná řídicí jednotka, TEL adaptér, řídicí jednotka varování o nízkém tlaku pneumatik, zadní kamera jednotka |
| 53 | 20 | Relé řídicí jednotky motoru (ECM) (zapalovací cívky, kondenzátor, elektromagnetický ventil pro řízení otevření sacích ventilů, bypass ventil podtlaku, elektromagnetický ventil pro řízení variabilního nasávání vzduchu (VIAS) |
| 54 | 15 | Relé zadních světel (přední/zadní světlomety, boční světlo přední/zadní, registrační světla, světlo konzoly, světlo odkládací schránky, spínač ovládání osvětlení, osvětlení: (zapalovač cigaret, multifunkční spínač, VDC spínač, nouzový spínač, audio systém), CD měnič, A/T zařízení, hodiny, ovládání teploty sedadla, spínač nastavení světlometů, AV a Navi řídicí jednotka, spínač vyhřívaného sedadla, spínač úrovně vyhřívaného sedadla, spínač varování o opuštění jízdního pruhu (LDW), přední/zadní popelníky, elektrické zadní sedadlo, spínač předního stínítka, spínač výběru aktivního odpružení, řídicí jednotka dveří, hlavní spínač okna, mikrofon, spínač zrušení zadní konzoly), motor nastavení světlometů LH/RH, řídicí jednotka úspory baterie světlometů |
| 55 | 20 | Pravý světlomet (dálková světla), relé světlometů č. 1, systém varování proti krádeži |
| 56 | 15 | Relé klaksonu, ovládací spínač, řídicí jednotka karoserie (BCM), systém varování proti krádeži, alternátor |
| 57 | 20 | Levý světlomet (dálková světla), relé světlometů č. 1, systém varování proti krádeži |
| 58 | 10 | Datový konektor, relé ventilátoru chlazení č. 2, relé ventilátoru chlazení č. 3, elektromagnetický ventil pro řízení otevření sacího ventilu, bypass ventil podtlaku, elektromagnetický ventil pro řízení variabilního nasávání vzduchu (VIAS) |
| 71 | 15 | Relé vyhřívaného sedadla (na straně řidiče) |
| 72 | 15 | Relé vyhřívaného sedadla (na straně spolujezdce) |
| 73 | 15 | Světlomet (dálková světla), ovládací spínač osvětlení, relé světlometů č. 2, kombinovaný měřič, řídicí jednotka denního svícení, řídicí jednotka karoserie (BCM), systém varování proti krádeži, řídicí jednotka úspory baterie světlometů |
| 74 | 15 | Relé řízení motoru klapky |
| 75 | 10 | Řídicí jednotka převodovky (TCM), relé A/T PV IGN |
| 76 | 20 | Relé aktivního řízení motoru (RAS), řídicí jednotka RAS |
| 77 | 10 | Inteligentní jednotka tempomatu (ICC) |
| 78 | 15 | Relé předního světlometu |
| B | 50 | Relé zapalování (Pojistky: “1”, “2”, “5”, “7”, “9”, “34”, “35”, “36”, “37”, “81”, “82”) |
| C | 50 | Relé příslušenství (Pojistka: “4”; Pojistka č. 3 – Zapalovač, přední napájecí konektor), Pojistka: “3”, “6”, “8”, “10”, “11”, “15”, “17”, “19”, “22” |
| D | 30 | 2005-2006: Řídicí jednotka bezpečnostních pásů v případě kolize |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 30 | 2002: VDC/TCS/ABS | |
| E | 40 | Relé ventilátoru chlazení č.1 |
| F | 30 | VDC/TCS/ABS (relé elektromagnetického ventilu) |
| G | 50 | Spínač zapalování, spínač polohy parkování/neutrál, motorek startování, relé příslušenství |
| H | 40 | Spínač obvodu č. 1 (okno napájené, zamykání dveří, modul řízení dveří řidiče, řídicí jednotka zadních dveří LH, modul řízení karoserie (BCM), motor střechy, automatický polohovač pohonu), spínač č. 2 (okno napájené, zamykání dveří, modul řízení dveří spolujezdce, řídicí jednotka zadních dveří vpravo, řídicí jednotka sedadla řidiče, automatický polohovač pohybu, řídicí jednotka elektrického zadního sedadla (LH/RH)) |
| I | 40 | Motor ventilátoru chlazení č. 2 (relé ventilátoru chlazení č. 1, relé ventilátoru chlazení č. 2, relé ventilátoru chlazení č. 3) |
| J | 30 | Zesilovač BOSE |
| K | 50 | VDC/TCS/ABS (relé motoru) |
| L | 50 | Relé ventilátoru (Pojistky: “31”, “33”), Pojistka: “32” |
| R1 | Náhradní žárovka | |
| R2 | Motor řízení škrticí klapky | |
| R3 | Světlomet (č.2) | |
| R4 | Světlomet (č.1) | |
| R5 | Poloha parkování/neutrál | |
| R6 | Klimatizace | |
| R7 | Zadní světlo | |
| R8 | Klakson | |
| R9 | Zapalování | |
| R10 | Přední stěrač | |

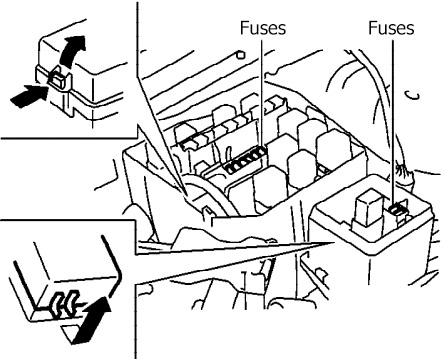

Pojistková skříňka
Nachází se blízko hlavní pojistkové skříňky.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 81 | 20 | Vyhřívané sedadlo (přední/zadní) |
| 82 | 10 | Ovládací jednotka denního svícení |
| R1 | 2005-2006: Ventilátor chlazení (č.1) | |
| 2003-2004: Vyhřívané sedadlo | ||
| R2 | 2005-2006: Inteligentní tempomat (ICC) brzdový systém | |
| R3 | 2005-2006: Přední mlhový světlomet | |
| R4 | 2002-2004: Inteligentní tempomat (ICC) brzdový systém | |
| R5 | 2005-2006: Přední stěrač | |
| 2002-2004: Zapalování PV A/T | ||
Pojistková skříňka 2
Nachází se na levé straně (2005-2006).
| Číslo | Relé |
|---|---|
| R1 | Ventilátor chlazení (č. 2) |
| R2 | – |
| R3 | Ventilátor chlazení (č. 3) |
O Infiniti Q45 (1990-2006)
Infiniti Q45 je luxusní sedan, který byl vyráběn v letech 1990 až 2006. Tento model byl známý svým elegantním designem a výkonnými motory. Během své produkce nabízel různé možnosti motorizace, včetně silného 4,5litrového V8 motoru, který poskytoval výjimečný výkon a hladkou jízdu. Infiniti Q45 se vyznačovalo také pokročilými technologiemi a komfortními prvky, které zajišťovaly pohodlí a bezpečnost pro řidiče i pasažéry. Díky těmto vlastnostem si získal oblibu mezi nadšenci luxusních vozidel.
Schéma pojistkové skříňky Infiniti Q45
Tato stránka zobrazuje schéma pojistkové skříňky pro model Infiniti Q45, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Typická umístění pojistkových skříněk pro tento model zahrnují prostor pod kapotou a interiér vozidla, obvykle v blízkosti dveří řidiče. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování vozidla, a proto je důležité mít k dispozici přesnou schématu pojistkové skříňky pro efektivní údržbu.
