Infiniti FX35 S51 (2008-2013) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Infiniti FX35 S51 (2008–2013), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Infiniti FX35 S51 (2006-2013) – schéma pojistky
Model Infiniti FX35 S51 byl vytvořen v roce 2006. Auto bylo vyrobeno na základě komponentů Infiniti EX a Nissan Maxima. Infiniti se postaralo, aby to byla kombinace SUV vysoké třídy a sportovního auta. Nástupcem FX je Infiniti QX70, který byl uveden na trh v roce 2013.
Rok výroby: 2006, 2007, 2008, 2009, 2009, 2010, 2011, 2012, 2013.
Pojistka zapalovače cigaret (zásuvka napájení) v Infiniti FX35 S51 (2006-2013) je pojistka 20 ve schématu pojistek.

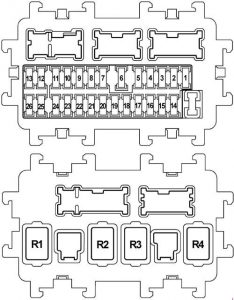

Panel pojistek palubní desky (J / B)
| Číslo | [A] | Popis |
| 1 | – | – |
| 2 | 10 | Jednotka řízení systému detekce cestujících Jednotka diagnostického senzoru airbagu |
| 3 | 10 | Světlomet přední sestavený RH Světlomet přední sestavený LH Ionizátor řízený klimatizací Relé sedadla Jednotný měřicí přístroj a zesilovač klimatizace. Jednotka řízení upozornění na nízký tlak pneumatik Gateway CAN Jednotka řízení AV Senzor kouře / vůní vnějších Zrcadlo vnitřní proti oslnění automatické Relé ICC spínač brzdy ASCD Spínač brzdy Spínač brzdové světlo Jednotka řízení AFS Konektor datového připojení Systémy upozornění Spínač upozornění na opuštění jízdního pruhu, cicalino Modul kamery jízdní pruh Adaptér tel. Kompresor Relé vyhřívané sedadlo Spínač vyhřívaného sedadla (strana řidiče) Spínač vyhřívaného sedadla (strana pasažéra) |
| 4 | 10 | Relé světlometu rezervy měřicího sestaveného Pohled kolem jednotky řízení Jednotka řízení sonar |
| 5 | 20 | Relé příslušenství |
| 6 | Klíč / zásuvka Hodiny Konektor datového připojení Senzor deště Inteligentní klíč upozornění Cicalino Zrcadlo vnitřní proti oslnění automatické |
|
| 7 | 10 | Modul řízení karoserie spínač světla brzdové relé ICC (BCM) |
| 8 | 20 | Bose (audio systém) |
| 9 | 10 | Spínač zapalování na tlačítko v zásuvce pro klíč |
| 10 | 10 | Modul řízení karoserie (BCM) Automatický regulátor polohy pohonu Jednotka řízení Jednotka řízení celkového osvětlení Spínač paměti pohonu sedadla Jednotka řízení pohonu sedadla |
| 11 | 10 | Kombinovaný počítadlo Jednotný měřicí přístroj a zesilovač klimatizace. Jednotka řízení AWD Gateway CAN Jednotka řízení předkolizního systému bezpečnostního pásu (strana řidiče / pasažéra) |
| 12 | – | Rezerva |
| 13 | – | Rezerva |
| 14 | – | – |
| 15 | 10 | Vnější zrcátka |
| 16 | 20 | Odvlhčovač zadního okna |
| 17 | 20 | Odvlhčovač zadního okna |
| 18 | 10 | Jednotka řízení E-SUS |
| 19 | – | – |
| 20 | 15 | Přední zásuvka napájení |
| 21 | 10 | Spínač dálkového ovládání bočního zrcátka Unifikovaný měřicí přístroj a zesilovač klimatizace. Multifunkční spínač Jednotka řízení celkového osvětlení Jednotka řízení AV Jednotka řízení monitoru Jednotka adaptér Tel. Satelitní tuner |
| 22 | 20 | Zásuvka napájení konzoly Zásuvka napájení vzadu |
| 23 | 15 | Motor ventilátoru |
| 24 | 15 | Motor ventilátoru |
| 25 | – | Rezerva |
| 26 | – | Rezerva |
| Relé | ||
| R1 | Relé zapínání | |
| R2 | Zadní relé odvlhčovače skla | |
| R3 | Relé příslušenství | |
| R4 | Relé ventilátoru | |

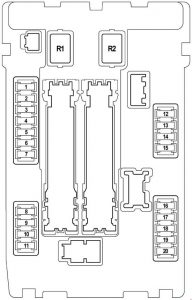

Schéma pojistek v motorovém prostoru (IPDM E / R)
| Číslo | [A] | Popis |
| 1 | 15 | Relé čerpadla paliva Modul řízení čerpadla paliva Skupina snímače úrovně paliva Čerpadlo paliva Modul řízení motoru (ECM) |
| 2 | 10 | Relé ventilátoru chlazení 2 |
| 3 | 10 | Spínač režimu sněhu modulu řízení převodovky (TCM) |
| 4 | 10 | Injektor paliva č. 1 Injektor č. 2 Injektor č. 3 Injektor č. 4 Injektor č. 5 Injektor č. 6 Injektor č. 7 (motor VK) Injektor č. 8 (motor VK) Kontrola motoru Modul (ECM) Modul řízení karoserie (BCM) Jednotka řízení celkového osvětlení |
| 5 | 10 | Snímač ICC Integrovaná skupina Aktuátor pedálu akcelerátoru Aktuátor ABS a elektrická jednotka (jednotka řízení) Snímač úhlu otáčení 1 Snímač úhlu otáčení 1 Snímač boční G Jednotka řízení AWD Jednotka řízení asistence řízení Jednotka řízení RAS Upozornění ICC Gong zesilovač brzdová jednotka |
| 6 | 15 | Snímač kyslíku vyhřívaný 2 (Bank 2) Snímač kyslíku vyhřívaný 2 (Bank 1) Poměr vzduch-palivo (A / F) Snímač 1 (Bank 1) Poměr vzduch-palivo (A / F) Snímač 1 (Bank 2) |
| 7 | 10 | Kombinovaný spínač |
| 8 | – | – |
| 9 | 10 | Kompresor relé klimatizace |
| 10 | 15 | Relé ECM Modul řízení motoru (ECM) Kondenzátor Elektromagnetický ventil řízení distribuce Ventil sání Elektromagnetický ventil řízení distribuce (řádek 1) Elektromagnetický ventil řízení distribuce ventilů sání (řádek 2) Elektromagnetický ventil řízení distribuce ventilů výfuku (Bank 1) Elektromagnetický ventil řízení distribuce ventilů výfuku Ventil (Bank 2) Ventil řízení ventilace nádrže EVAP Cívka zapalování č. 1 (s výkonovým tranzistorem) Cívka zapalování č. 2 (s výkonovým tranzistorem) Cívka zapalování č. 3 (s výkonovým tranzistorem) Cívka zapalování č. 4 (s výkonovým tranzistorem) Cívka zapalování č. 5 (s výkonovým tranzistorem) Cívka zapalování č. 6 (s výkonovým tranzistorem) Cívka zapalování č. 7 (s výkonovým tranzistorem; motor VK) Cívka zapalování č. 8 (s výkonovým tranzistorem; motor VK) Elektromagnetický ventil regulace objemu ventilace nádrže EVAP Snímač průtoku vzduchu masivní (řádek 2) Snímač průtoku vzduchu masivní ( řádek 1) Modul řízení VVEL |
| 11 | 15 | Relé řízení motoru akcelerátoru Modul řízení motoru (ECM) |
| 12 | 10 | Světlomet přední sestavený LH (světlomet zadní) Světlomet přední sestavený RH (světlomet zadní) |
| 13 | 10 | Světlomet zadní sestavený LH Světlomet zadní sestavený RH Lampada tabulka LH Lampada tabulka DES lampada uvnitř rukavice Jednotka řízení celkového osvětlení Zásuvka napájení přední Spínač změny ATT Jednotka řízení AV |
| 14 | 10 | Světlomet přední sestavený LH (světlomety dálkové) |
| 15 | 10 | Světlomet přední sestavený RH (světlomety dálkové) |
| 16 | 15 | Světlomet LH (světlomety potkávací) |
| 17 | 15 | Světlomet RH (světlomety potkávací) |
| 18 | 10 | Relé světlometů předních mlhových (světlomet mlhový přední LH, světlomet mlhový přední RH) |
| 19 | – | – |
| 20 | 30 | Relé stěrače předního |
| Relé | ||
| R1 | – | |
| R2 | Relé řízení motorku startování | |

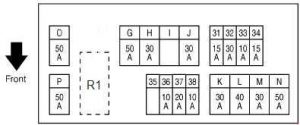

Schéma pojistek v motorovém prostoru (E12)
| Číslo | [A] | Popis |
| 31 | 15 | Relé klaksonu 1 Alternátor |
| 32 | 30 | Volitelný konektor |
| 33 | 10 | AWD Jednotka řízení Jednotka řízení asistence při brzdění |
| 34 | 15 | Přední displej Jednotka řízení AV Kolem monitor Jednotka řízení Subwoofer Satelitní rádio tuner Adaptér tel |
| 35 | – | – |
| 36 | 10 | Modul řízení převodovky (TCM) |
| 37 | 20 | Relé motoru RAS |
| 38 | 10 | Relé klaksonu 2 |
| sol | 50 | Relé motoru aktivního VVEL |
| H. | 30 | Blok pojistek J / B IPDM E / R |
| ja | – | – |
| jot | 30 | Řídicí jednotka bezpečnostního pásu před kolizí (strana řidiče) |
| K. | 30 | Řídicí jednotka bezpečnostního pásu před kolizí (strana pasažéra) |
| L | 40 | Modul řízení karoserie (BCM) Automatický polohovač řízení Cont Řídicí jednotka sedadla řidiče Spínač bederního podpůrného podporu stranový Spínač elektrického sedadla |
| M | 30 | Aktuátor ABS a elektronická jednotka |
| N | 50 | Aktuátor ABS a elektronická jednotka |
| O | 50 | Relé ventilátoru chlazení 1 |
| P. | 50 | Blok pojistek E213 – číslo pojistek: Q (řídicí jednotka automatického zamykání zadních dveří), 61 (aktuátor pedálu akcelerátoru), 62 (relé sedadla ovládaného klimatizací), 63 (relé sedadla ovládaného klimatizací, relé vyhřívaného sedadla) |
| Relé | ||
| R1 | Relé klaksonu 1 | |

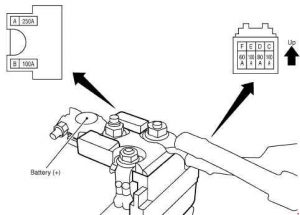

Blok pojistek na kladném terminálu baterie
| Číslo | [A] | Popis |
| A | 250 | Číslo pojistky alternátor motorino : C. D, E |
| B | 100 | Číslo pojistky: O (relé ventilátoru chlazení 1), S (relé ventilátoru chlazení 2) |
| C | 100 | Blok pojistek a pojistky pojistky |
| D | 80 | Blok pojistek J / B (číslo pojistek: 5, 6, 7, 8, 9, 10, 11) Pro dodatečné napájení pro napájení zapalování |
| E | 100 | IPDM E / R (číslo pojistky: 10, 11) pro zdroj napájení zapalování |
| F | 60 | IPDM E / R (číslo pojistky: 18 (relé světlometu mlhového světla předního); relé vysokého reflektoru, relé nízkého reflektoru, relé světlometu zadního) pro zdroj napájení zapalování |
Schéma pojistek v motorovém prostoru (E212; motor VK)
| Číslo | [A] | Popis |
| R | – | – |
| S | 50 | Relé ventilátoru chlazení 2 |
| Relé | ||
| R1 | Relé ventilátoru chlazení 2 | |
Schéma pojistek v motorovém prostoru (E213)
| Číslo | [A] | Popis |
| 61 | 15 | Aktivátor pedálu akcelerátoru |
| 62 | 15 | Relé sedadla ovládaného klimatizací |
| 63 | 10 | Relé sedadla klimatizovaného Relé vyhřívaného sedadla |
| Q | 30 | Řídicí jednotka automatického ovládání zadních dveří |
| Relé | ||
| R6 | Relé klaksonu 2 | |
| R8 | Relé udržování brzdy ICC | |
O Infiniti FX35 S51 (2008-2013)
Infiniti FX35 S51, vyráběný v letech 2008 až 2013, je luxusní SUV, které kombinuje sportovní design s vysokým výkonem. Tento model je známý svou robustní konstrukcí a elegantním vzhledem, který přitahuje pozornost na silnicích. Pod kapotou se nachází výkonný 3,5litrový V6 motor, který poskytuje plynulou jízdu a dostatečný výkon pro každodenní potřeby i delší cesty. Interiér vozidla je vybaven moderními technologiemi a nabízí pohodlí a bezpečnost pro všechny cestující. Infiniti FX35 S51 je ideální volbou pro ty, kteří hledají kombinaci luxusu, výkonu a spolehlivosti.
Schéma pojistkové skříňky Infiniti FX35 S51
Tato stránka zobrazuje schéma pojistkové skříňky pro model Infiniti FX35 S51, která je nezbytná pro správnou údržbu a řešení problémů s elektrickým systémem vozidla. Typické umístění pojistkové skříňky v tomto autě je pod kapotou a v interiéru vozidla, obvykle v blízkosti řidiče. Diagramy na této stránce zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou a efektivní provoz vozidla, proto je důležité věnovat jí pozornost a pravidelně kontrolovat její stav.
