Infiniti M35 (2006-2010) – pojistková skříňka a relé
V tomto článku najdeš diagramy pojistkové skříňky Infiniti M35 (2006–2010), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Infiniti M35
Týká se vozidel vyrobených v letech:
2006, 2007, 2008, 2009, 2010.

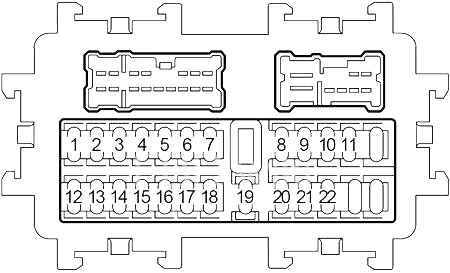

Schéma pojistkové skříňky v kabině
Blok pojistek se nachází v dolní části na straně řidiče za panelem nohy.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15 | Modul řízení karoserie (BCM), modul řízení motoru (ECM), vstřikovače paliva, zásuvka napájení, systém zamykání dveří, směrovky a varovná světla, vnitřní osvětlení, otevírací střecha |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 15 | Zásuvka napájení (vnitřní středová konzola), zásuvka napájení (zadní středová konzola) |
| 6 | 10 | Multifunkční spínač, jednotný měřicí přístroj a zesilovač klimatizace, spínač zadního ovládání, jednotka AV, satelitní rádio tuner, adaptér Tel, přední displej, CD měnič, adaptér pro iPod, jednotka ovládání kamery, zesilovač BOSE, DVD přehrávač, distribuce videa, zadní displej, modul řízení karoserie (BCM), modul inteligentního klíče, kombinovaný počítadlo kilometrů, vnitřní osvětlení místnosti |
| 7 | 15 | Zásuvka zapalovače cigaret |
| 8 | 10 | Vyhřívané zrcátko |
| 9 | – | – |
| 10 | 15 | Motor ventilátoru |
| 11 | 15 | Motor ventilátoru |
| 12 | 10 | Spínač brzdy inteligentního tempomatu (ICC), spínač varování při neúmyslné změně jízdního pruhu (LDW), kamera s kamerou jízdního pruhu, akustický signál varování při neúmyslné změně jízdního pruhu, jednotný měřicí přístroj a zesilovač klimatizace, datové připojení, relé blokování převodovky, kompresor klimatizace, jednotka AV, modul adaptéru Tel, modul inteligentního klíče, spínač automatické brzdy tempomatu (ASCD), relé chladicího ventilátoru, skupina krytu zadní sluneční clony, relé zrušení krytu zadní sluneční clony, automatické vnitřní zrcátko proti oslnění, relé odvlhčovače zadního okna, systém adaptivního předního osvětlení (AFS) spínač, jednotka ovládání AFS, motory cílového určení, jednotka ovládání varování o nízkém tlaku pneumatik, relé předního stěrače |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 13 | 10 | Jednotka senzoru diagnostiky airbagů, řídicí jednotka systému klasifikace cestujících |
| 14 | 10 | Kombinovaný počítadlo kilometrů, relé rezervní lampy, řídicí jednotka AV, řídicí jednotka kamery |
| 15 | 10 | Řídicí jednotka předních bezpečnostních pásů v případě kolize |
| 16 | – | – |
| 17 | 15 | Zesilovač BOSE |
| 18 | 15 | Zesilovač BOSE |
| 19 | 10 | Unifikovaný měřicí přístroj a zesilovač klimatizace, datové připojovací rozhraní, automatické vnitřní zrcátko proti oslnění, univerzální vysílač-přijímač Homelink, kompas, senzor deště |
| 20 | 10 | Spínač brzdových světel, relé zastavení brzdy inteligentního tempomatu (ICC), modul inteligentního klíče |
| 21 | 10 | Kombinovaný měřicí přístroj, modul řízení karoserie (BCM), okno napájení, systém uzamykání dveří, řídicí jednotka automatického polohovače motoru, elektrické sedadlo, směrovky a výstražná světla, vnitřní osvětlení místnosti, otevírací střecha |
| 22 | 10 | Zásuvka klíče, spínač startování na tlačítko, modul inteligentního klíče, akustický výstražný signál inteligentního klíče, modul distribuce napájení (PDU), |

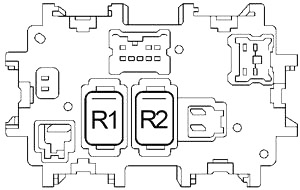

| R1 | Ventilátor | |
| R2 | Příslušenství | |
O Infiniti M35 (2006-2010)
Infiniti M35, vyráběný v letech 2006 až 2010, je luxusní sedan, který se vyznačuje elegantním designem a výkonnými motory. Tento model je vybaven 3.5litrovým V6 motorem, který poskytuje dynamický výkon a hladkou jízdu. Interiér vozidla je navržen s důrazem na komfort a moderní technologie, což zahrnuje prémiové materiály a pokročilé funkce infotainmentu. Infiniti M35 nabízí také pokročilé bezpečnostní prvky, které zvyšují ochranu cestujících a přispívají k celkovému pocitu bezpečí na cestách.
Schéma pojistkové skříňky Infiniti M35
Tato stránka zobrazuje schéma pojistkové skříňky pro model Infiniti M35, která je klíčová pro identifikaci a údržbu elektrických komponent vozidla. V typickém případě se pojistková skříňka nachází v motorovém prostoru a v interiéru vozidla, obvykle pod palubní deskou. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je nezbytná pro správné fungování vozidla a zajištění jeho elektrické bezpečnosti.
