Schéma pojistek a relé – Infiniti FX50

Týká se vozidel vyrobených v letech:

2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

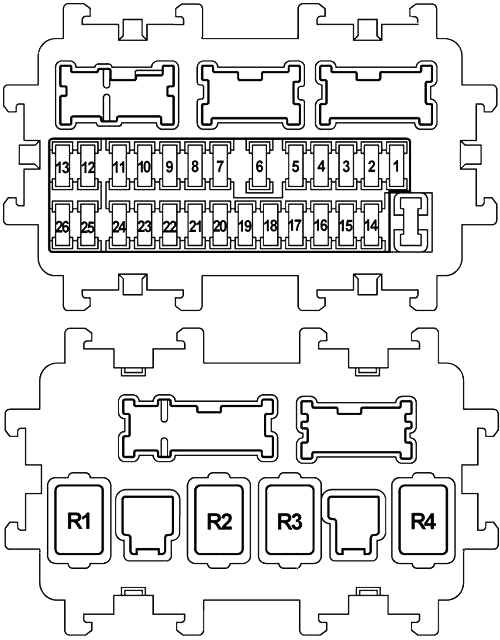

Pojistky v prostoru pro cestující (J/B)

Panel pojistek se nachází v dolní části na straně řidiče, za panelem nohy.



Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	–	Nepoužívá se
2	10	Jednotka řízení systému detekce cestujících, jednotka diagnostického senzoru airbagů
3	10	Světlomet, ionizátor, relé sedadla ovládaného klimatizací, sjednocený měřicí přístroj a zesilovač klimatizace, jednotka řízení varování o nízkém tlaku pneumatik, CAN brána, jednotka řízení AV, senzor detekce výfukových plynů/externích zápachů, automatické zrcátko se snížením oslnění, relé ICC pro zastavení brzdy, spínač brzdy ASCD, spínač brzdových světel, jednotka řízení AFS, datový rozhraní konektor, spínač systémů varování, zvukový signál varování o opuštění jízdního pruhu, kamera jízdního pruhu, kompresor, modul adaptéru Tel, relé vyhřívaného sedadla, spínač vyhřívaného sedadla (strana řidiče/cestujícího)
4	10	Kombinovaný měřicí přístroj, relé rezervní lampy, jednotka řízení environmentálního monitorování, jednotka řízení sonaru
5	20 15	Relé příslušenství
6	10	Při konektoru klíče, hodiny, datový rozhraní konektor, senzor deště, inteligentní zvukový signál klíče, automatické zrcátko se snížením oslnění
7	10	Relé zastavení brzdy ICC, spínač brzdových světel, modul řízení karoserie (BCM)
8	20	Bose (audio systém)
9	10	Při konektoru klíče, spínač zapnutí
10	10	Modul řízení karoserie (BCM), jednotka řízení automatického umístění motoru, jednotka řízení celkového osvětlení, spínač paměti sedadla, jednotka řízení sedadla
11	10	Kombinovaný měřicí přístroj, sjednocený měřicí přístroj a zesilovač klimatizace, jednotka řízení AWD, CAN brána, jednotka řízení předních bezpečnostních pásů v případě nárazu (strana řidiče/cestujícího)
12	–	Rezervní
13	–	Rezervní
14	–	Nepoužívá se
15	10	Zrcátka

Číslo	Ampéry [A]	Popis
16	20	Odmlžovač zadních oken
17	20	Odmlžovač zadních oken
18	10	Jednotka řízení E-SUS
19	–	Nepoužívá se
20	15	Při konektoru předního napájení
21	10	Spínač dálkového ovládání zrcátka ve dveřích, unifikovaný měřič a zesilovač klimatizace, multifunkční spínač, jednotka řízení celkového osvětlení, jednotka řízení AV, jednotka řízení environmentálního monitoru, modul adaptéru telefonu, tuner satelitního rádia
22	20 15	Při konektoru napájení konzoly, zásuvka zadního napájení
23	15	Motor ventilátoru
24	15	Motor ventilátoru
25	–	Rezervní
26	–	Rezervní
Relé
R1	Zapalování
R2	Odmlžovač zadních oken
R3	Příslušenství
R4	Ventilátor

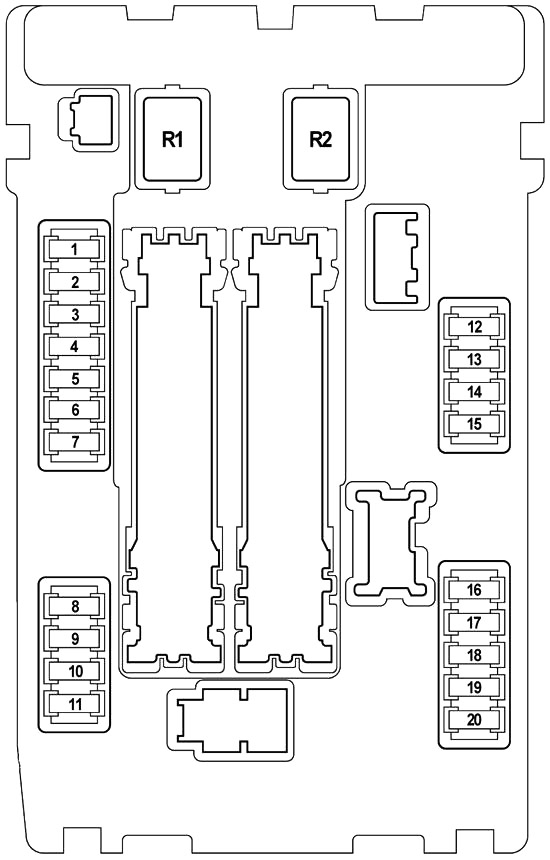

Pojistky v motorovém prostoru č. 1 (IPDM E/R)

Blízko k baterii.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	15	Relé čerpadla paliva, modul řízení čerpadla paliva, skupina senzoru úrovně paliva, čerpadlo paliva, modul řízení motoru (ECM)
2	10	Relé ventilátoru chlazení 2
3	10	Modul řízení převodovky (TCM), spínač režimu sněhu
4	10	Injektory paliva, modul řízení motoru (ECM), modul řízení karoserie (BCM), jednotka řízení celkového osvětlení
5	10	Integrovaná jednotka senzoru ICC, aktor pedálu akcelerátoru, aktor ABS a elektrická jednotka (řídicí jednotka), senzor úhlu řízení, senzor úhlu sklonu 1 strana G, jednotka řízení AWD, jednotka řízení asistence řízení, jednotka řízení RAS, signál varování ICC, kontrola asistence brzdění Jednotka
6	15	Senzor ohřívaného kyslíku 2 (bank 2/bank 1), senzor poměru vzduch/palivo (A/F) 1 (bank 1/bank 2)
7	10	Kombinovaný spínač
8	10	Relé uzamčení řízení
9	10	Relé klimatizace, kompresor
10	15	Modul řízení motoru (ECM), relé ECM, kondenzátor, elektromagnetický ventil pro řízení časování sacího ventilu, elektromagnetický ventil pro řízení časování výfukového ventilu, ventil pro řízení větrání nádrže EVAP, zapalovací cívky, elektromagnetický ventil pro regulaci objemu nádrže EVAP, senzory hmotnostního průtoku vzduchu, kontrola VVEL Modulu
11	15	Relé motoru řízení klapky, modul řízení motoru (ECM)

Číslo	Ampéry [A]	Popis
12	10	Zadní světlo
13	10	Přední světlo, světlo evidenčního čísla, světlo odkládací schránky, řídicí jednotka celkového osvětlení, přední zásuvka napájení, přepínač převodovky ATT, řídicí jednotka AV
14	10	Levé světlo (dálková světla)
15	10	Pravé světlo (dálková světla)
16	15	Levé světlo (tlumená světla)
17	15	Pravé světlo (tlumená světla)
18	10 15	Relé předních mlhových světel
19	–	Nepoužívá se
20	30	Relé předních stěračů
Relé
R1	Nepoužívá se
R2	Ovládání motorku startování

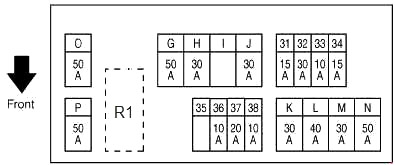

Pojistky v motorovém prostoru č. 2 (E12)

Blízko baterie.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
31	15	Relé klaksonu č. 1, Alternátor
32	30	Volitelný konektor
33	10	Řídicí jednotka AWD, řídicí jednotka asistence při brzdění
34	15	Přední displej, řídicí jednotka AV, řídicí jednotka monitorování životního prostředí, subwoofer, satelitní rádio tuner, telefonní adaptér
35	15	Řídicí jednotka zadních dveří
36	10	Řídicí modul převodovky (TCM)
37	20	Relé motoru RAS
38	10	Relé klaksonu č. 2
G	50	Relé motoru aktoru VVEL

Číslo	Ampéry [A]	Popis
H	30	Blok pojistek J/B IPDM E/R
I	–	Nepoužívá se
J	30	Jednotka řízení předního bezpečnostního pásu v případě kolize (strana řidiče)
K	30	Jednotka řízení předního bezpečnostního pásu v případě kolize (strana pasažéra)
L	40	Modul řízení karoserie (BCM), automatický polohovač řízení, modul řízení sedadla řidiče, spínač bederní podpory, modul boční podpory, spínač elektrického sedadla
M	30	Aktuátor ABS a elektronická jednotka
N	50	Aktuátor ABS a elektronická jednotka
O	50	Relé ventilátoru chlazení 1
P	50	Blok pojistek E213 – Pojistka č.: Q (Jednotka automatického řízení zadních dveří), 61 (aktuátor pedálu akcelerátoru), 62 (relé sedadla ovládaného klimatizací), 63 (relé sedadla ovládaného klimatizací, relé vyhřívaného sedadla)
Relé
R1	Relé klaksonu 1

Pojistky v motorovém prostoru č. 3 (E212; motor VK)

Číslo	Ampéry [A]	Popis
R	–	Nepoužívá se
S	50	Relé ventilátoru chlazení 2
Relé
R1	Relé ventilátoru chlazení 2

Blok pojistek na kladném terminálu baterie (blok pojistek)

Číslo	Ampéry [A]	Popis
A	250	Motorino di avviamento
		Alternátor
		Fusibile n.: C. D, E
B	100	Fusibile n.: O (relé ventilátoru chlazení 1), S (relé ventilátoru chlazení 2)
C	100	Fusibile a pojistka a kartuše
D	80	Blok pojistek J/B (pojistka n.: 5, 6, 7, 8, 9, 10, 11)
		Pro napájení příslušenství
		Pro napájení zapalování
E	100	IPDM E/R (pojistka n.: 10, 11)
		Pro napájení zapalování
F	60	IPDM E/R (pojistka n.: 18 (relé předních mlhových světel); relé vysoké úrovně světlometů, relé nízké úrovně světlometů, relé zadních světel)
		Pro napájení zapalování
