Infiniti JX35 (2012-2017) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Infiniti JX35 (2012–2017), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Schéma pojistek a relé – Infiniti JX35

Vztahuje se na vozidla vyrobená v letech:

2012, 2013, 2014, 2015, 2016, 2017.

Pojistky v kabině

Panel pojistek se nachází za odkládací schránkou na straně řidiče.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	10	Modul řízení karoserie (BCM), spínač systému upozornění, zrcátko zpětného pohledu vnitřní proti oslnění, systém automatického osvětlení, lampa couvacího světla automatického polohovače, systém denního svícení, systém asistence při jízdě, lampa přední mlhové světlo, stěrač předního skla a systém mytí, světlomet, systém nastavení světlometů, vysílač-přijímač univerzální Homelink, osvětlení, zrcátko zpětného pohledu vnitřní, systém inteligentního klíče/funkce startování motoru, lampa osvětlení interiéru, IVIS, systém otevírací střechy, parkovací světla, světla evidenčního čísla, zadní světla, systém elektrického zamykání, elektrická sedadla, systém elektrických oken, odmrazovač zadního skla, stěrač zadního skla a systém mytí, systém monitorování tlaku pneumatik, tažení přívěsu, směrovky a výstražná světla, systém bezpečnosti vozidla, systém akustického upozornění, spínač paměti sedadel
2	15	Modul řízení karoserie (BCM)
3	15	Modul řízení karoserie (BCM), systém elektrického zamykání, systém inteligentního klíče/funkce startování motoru, systém bezpečnosti vozidla
4	15	Modul řízení karoserie (BCM), systém elektrického zamykání, systém inteligentního klíče/funkce startování motoru, systém bezpečnosti vozidla
5	–	–
6	–	–
7	–	–
8	–	–
9	20	Předpojistka napájení zadního
10	10	Spínač brzdových světel, modul řízení karoserie (BCM), inteligentní tempomat (ICC) relé zastavení brzdy, modul řízení motoru (ECM)
11	15	Audio zesilovač Bose
12	15	Audio zesilovač Bose
13	10	Kombinovaný měřicí přístroj
14	5	Ovládání klimatizace, systém režimu jízdy, vyhřívaný volant, systém předních bezpečnostních pásů v případě kolize, senzor deště
15	15	Audio systém, řídicí jednotka AV, displej, satelitní rádio tuner, řídicí jednotka Bluetooth, video přepínač, zadní pomocné zásuvky, displej pro opěrku hlavy, řídicí jednotka telematiky (TCU)
16	5	Modul řízení karoserie (BCM)
17	15	Motor předního ventilátoru
18	–	–
19	20	Zapalovač

Číslo	Ampéry [A]	Popis
20	20	Předpojistka napájení konzoly vzadu
21	20	Předpojistka napájení konzoly vpředu
22	10	Odmlžovač vnějších zrcátek
23	15	Odmlžovač zadního okna
24	15	Odmlžovač zadního okna
25	10	Buzzer upozornění inteligentního klíče, spínač zapalování s tlačítkem, modul řízení pohonu všech kol (AWD), konektor pro připojení dat, přijímač pro dálkové otevření vozidla bez klíče, řídicí jednotka návratu výkonu opěrky sedadla, modul řízení převodovky (TCM)
26	5	Spínač nastavení světlometů
27	15	Motor předního ventilátoru
28	15	Vyhřívané sedadlo ve druhém řadě
29	5	Audio systém, řídicí jednotka AV, řídicí jednotka environmentálního monitoru, řídicí jednotka telematiky (TCU), řídicí jednotka sonar, vnitřní zrcátko proti oslnění, relé tažení přívěsu č. 1, relé tažení přívěsu č. 2, relé couvacího tažení, vyhřívané relé sedadla, řízení klimatizace
30	10	Řídicí jednotka Bluetooth, řídicí jednotka pokročilých asistenčních systémů pro řidiče (ADAS), senzor inteligentního tempomatu (ICC), relé zastavení brzdy ICC, spínač polohy pedálu brzdy, modul řízení motoru (ECM), buzzer upozornění, boční radar (LH/RH), kamera jízdního pruhu, konektor pro připojení dat, elektromagneticky ovládaná ventil, řízení klimatizace, ionizátor, senzor detekce výfukových plynů/nepříjemných zápachů zvenčí, relé PTC č. 1, relé PTC č. 2, hlavní spínač výstupu klimatizace 120 V, napájecí konektor
31	5	Kombinovaný počítač
32	10	Jednotka diagnostického senzoru airbagů, řídicí jednotka systému klasifikace pasažérů
33	–	–
74	10	Relé vyhřívání
Relé
R1	Zapalování č. 2
R2	Motor ventilátoru
R3	Odmlžovač zadního okna
R4	Příslušenství č. 1

Motorový prostor

Pojistky 1

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
34	10	Světlomet pravý (světlomety potkávací)
35	10	Světlomet levý (světlomety potkávací)
36	15	Světlomet pravý (světlomety dálkové)
37	15	Světlomet levý (světlomety dálkové)
38	10	Modul řízení motoru (ECM), elektromagnetický ventil řízení VIAS, elektromagnetický ventil řízení nádrže na odpařování EVAP, relé motoru řízení škrticí klapky
39	10	Modul řízení motoru (ECM), elektromagnetický ventil regulace objemu nasávání nádrže EVAP, elektromagnetický ventil regulace rozvodu nasávacích ventilů, elektromagnetický ventil blokování mezi rozvodem nasávacích ventilů, elektromagnetický ventil regulace rozvodu výfukových ventilů, senzor hmotnostního průtoku vzduchu
40	15	Vyhřívané kyslíkové senzory, senzory poměru vzduch-palivo
41	30	Relé předních stěračů
42	15	Relé předních mlhových světlometů
43	10	Relé denních světel
44	15	Cívky zapalování, kondenzátor, modul řízení motoru (ECM)

Číslo	Ampéry [A]	Popis
45	10	Vstřikovače paliva, řídicí jednotka motoru (ECM)
46	10	Spínač rozsahu převodovky, řídicí jednotka převodovky (TCM), hlavní senzor rychlosti, senzor rychlosti vstupu, senzor rychlosti výstupu
47	15	Relé čerpadla paliva
48	10	Relé chladicího ventilátoru, směrové motory světlometů, spínač směru světlometů, senzor průtoku převodovky
49	10	Řídicí jednotka pohonu všech kol (AWD), řídicí jednotka asistence řízení, relé elektromagnetického ventilu ABS, relé motoru ABS, senzor úhlu řízení, senzor rychlosti náklonu/bočního/zpoždění G
50	10	Systém mytí předních a zadních stěračů, kombinovaný spínač
51	10	Zadní světla, světla evidenčního čísla, relé tažení přívěsu č. 1, spínač nastavení světlometů, lampa v odkládací schránce, osvětlení
52	10	Parkovací světla, boční obrysová světla
53	10	Relé klimatizace
54	–	–
55	15	Relé motoru řízení škrticí klapky
56	10	Řídicí jednotka motoru (ECM)

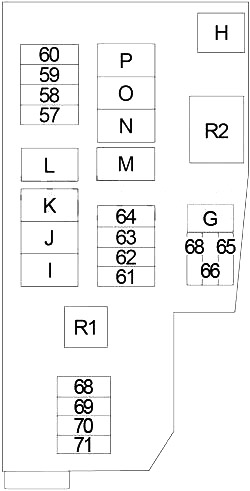

Pojistky 2

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
57	10	Alternátor, relé klaksonu proti krádeži
58	10	Audio systém BOSE
59	30	Relé PTC č. 1 (vyhřívání PTC)
60	30	Relé PTC č. 2 (vyhřívání PTC)
61	30	Relé tažení přívěsu č. 2 (zásuvka přívěsu)
62	10	Jednotka řízení pohonu všech kol (AWD)
63	15	Relé klaksonu, systém inteligentního klíče
64	30	Jednotka řízení návratu výkonu opěrky sedadla
65	10	Relé příslušenství č. 2 (modul řízení AV, satelitní rádio tuner, skupina spínačů klimatizace a AV, jednotka řízení Bluetooth, zásuvka napájení)
66	15	Strana pasažéra: sedadlo s klimatizací, vyhřívané sedadlo
67	10	Relé tažení přívěsu č. 1 (zásuvka přívěsu)
68	15	Strana řidiče: sedadlo s klimatizací, vyhřívané sedadlo
69	30	Systém invertoru

Číslo	Ampéry [A]	Popis
70	20	Relé motoru zadního ventilátoru
71	20	Relé motoru zadního ventilátoru
G	30	Elektrická brzda (přívěs)
H	60	Relé chladicího ventilátora
I	50	ABS (relé motoru)
J	30	ABS (relé elektromagnetického ventilu)
K	40	Relé zapalování č. 2 (pojistky: „28“, „29“, „30“, „31“, „32“), relé startéru, relé ovládání startéru
L	30	Systém předních bezpečnostních pásů v případě kolize (strana řidiče)
M	30	Systém předních bezpečnostních pásů v případě kolize (strana cestujícího)
N	40	Automatický systém zadních dveří
O	40	Modul řízení karoserie (BCM), automatický osvětlovací systém, automatický systém zadních dveří, světlo couvání, systém blokování převodovky CVT, systém denního svícení, přední mlhové světlo, přední stěrač a systém mytí, světlomet, systém nastavení světlometů, vyhřívaný volant, osvětlení, systém inteligentního klíče/funkce startování motoru, systém inteligentního klíče, vnitřní osvětlení, IVIS, systém otevírací střechy, parkovací světla, světla evidenčního čísla, zadní světla, systém elektrického uzamykání, elektrická sedadla, systém elektrických oken, vyhřívání zadního okna, zadní stěrač a systém mytí, systém monitorování tlaku v pneumatikách, tažení přívěsu, směrovky a výstražná světla, systém bezpečnosti vozidla, akustický varovný systém, automatický polohovač vozidla, sklopný a teleskopický sloupek řízení
P	–	–
Relé
R1	Klakson
R2	Chladicí ventilátor

Pojistková skříňka 1

Číslo	Ampéry [A]	Popis
72	10	Relé rezervy pro přívěs
73	15	Relé odbočky pro přívěs (levé), relé odbočky pro přívěs (pravé)
74	10	Relé topení
Relé
R1	PTC č. 2
R2	Inteligentní tempomat (ICC) udržení brzdy
R3	Příslušenství č. 2
R4	–
R5	PTC č. 1

Pojistková skříňka 2

Číslo	Ampéry [A]	Popis
75	10	Systém asistence při jízdě
Relé
R1	–
R2	–
R3	–
R4	Denní světla

Číslo	Ampéry [A]	Popis
A	250	Generátor, motorek na startování, pojistka: „B“, „C“, „D“
B	100	Pojistka: „57“, „58“, „59“, „60“, „61“, „62“, „63“, „64“, „72“, „73“, „H“, „I“, „J“, „K“, „L“, „M“, „N“, „O“
C	80	Relé horních světlometů (pojistky: „34“, „35“), relé světlometů s nízkou intenzitou (pojistky: „36“, „37“), relé zadních světel (pojistky: „51“, „52“), pojistka: „41“, „42“, „43“, „68“, „69“, „70“, „71“
D	100	Modul řízení asistence řízení
E	80	Relé modulu řízení motoru (pojistky: „38“, „39“, „40“), relé zapalování č. 1 (pojistky: „44“, „45“, „46“, „47“, „48“, „49“, „50“), Pojistky: „53“, „55“, „56“
F	100	Relé příslušenství č. 1 (pojistky: „19“, „20“, „21“), relé rozmrazovače zadního okna (pojistky: „22“, „23“, „24“), relé motoru ventilátoru (pojistka: „17“, „27“), Pojistka: „1“, „2“, „3“, „4“, „9“, „10“, „11“, „12“, „13“, „14“, „15“, „16“, „25“, „65“, „66“, „67“, „G“

O Infiniti JX35 (2012-2017)

Infiniti JX35, vyráběný v letech 2012 až 2017, je luxusní SUV, které nabízí komfort a všestrannost pro rodiny a jednotlivce, kteří hledají spolehlivé vozidlo s moderními technologiemi. Tento model je vybaven 3,5litrovým V6 motorem, který poskytuje dostatečný výkon pro každodenní ježdění i delší cesty. JX35 je známý svým prostorným interiérem, který pohodlně pojme až sedm pasažérů, a nabízí množství pokročilých bezpečnostních funkcí, jako je systém varování před kolizí a monitorování mrtvého úhlu. Vozidlo je také vybaveno intuitivním infotainment systémem, který zvyšuje komfort a pohodlí během jízdy.

Schéma pojistkové skříňky Infiniti JX35

Tato stránka zobrazuje schéma pojistkové skříňky pro model Infiniti JX35, která je klíčová pro identifikaci a výměnu pojistek ve vozidle. Typická umístění pojistkové skříňky v tomto autě zahrnují prostor pod kapotou a interiér vozidla, obvykle v blízkosti přístrojové desky. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je nedílnou součástí elektrického systému vozidla a správná údržba je klíčová pro jeho bezproblémovou funkčnost.
