Infiniti FX45 (2003-2008) – pojistková skříňka a relé
V tomto článku najdeš diagramy pojistkové skříňky Infiniti FX45 (2003–2008), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Infiniti FX45
Týká se vozidel vyrobených v letech:
2003, 2004, 2005, 2006, 2007, 2008.
Kabina
- Modul řízení karoserie (BCM)
- Pojistková skříňka
- Jednotka inteligentního klíče
- Jednotka blokování volantu
- Zesilovač antény NATS
- Kamera pro upozornění na opuštění jízdního pruhu (LDW)
- Jednotka řízení upozornění na nízký tlak pneumatik
- Adaptér TEL
- Displej
- Jednotný počítadlo kilometrů a zesilovač klimatizace
- Jednotka řízení inteligentního tempomatu (ICC)
- Modul řízení motoru (ECM)
- Jednotka řízení AWD
- Jednotka řízení automatického polohovače trakce
- Jednotka řízení NAVI
- Jednotka diagnostického senzoru airbagu
- Jednotka řízení kamery pro couvání
- Jednotka řízení sedadla řidiče
- Zesilovač zvuku BOSE
- Jednotka řízení uzavírání zadních dveří
- Jednotka řízení kombinované zadní lampy
- 2003-2005: Relé lampy rezervy
Pojistková skříňka v kabině
Panel pojistek se nachází v dolní části na straně řidiče za panelem nohy.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15 | Modul řízení karoserie (BCM), modul řízení motoru (ECM), vstřikovače paliva |
| 2 | 15 | Tlaková lišta napájení prostoru zavazadlového prostoru |
| 3 | 15 | Tlaková lišta napájení zadního |
| 4 | 15 | Tlaková lišta napájení předního č. 2 |
| 5 | – | – |
| 6 | 10 | Audio, displej řídicí jednotky, satelitní rádio tuner, unifikovaný počítač kilometrů a zesilovač klimatizace, spínač klimatizace a AV, zesilovač antény, modul řízení karoserie (BCM), řídicí jednotka kamery couvání, řídicí jednotka NAVI, DVD přehrávač, TEL adaptér, inteligentní klíčová jednotka, vnější anténa klíče, kombinovaný počítač kilometrů |
| 7 | 15 | Tlaková lišta napájení předního č. 1 |
| 8 | 15 | Vyhřívané zrcátko |
| 9 | 10 | Kombinovaný počítač kilometrů, řídicí jednotka polohovače automatického trakčního systému |
| 10 | 15 | Motor ventilátoru, unifikovaný počítač kilometrů a zesilovač klimatizace |
| 11 | 15 | Motor ventilátoru, unifikovaný počítač kilometrů a zesilovač klimatizace |
| 12 | 10 | Inteligentní tempomat (ICC), senzor ICC, spínač brzdy ICC, relé zastavení brzdy ICC, modul řízení motoru, unifikovaný počítač kilometrů a zesilovač klimatizace, spínač brzdových světel, elektromagnetický zámek převodovky, elektromagnetický ventil ECV (kompresor klimatizace), displej řídicí jednotky, řídicí jednotka NAVI, TEL adaptér, modul inteligentního klíče, senzor úhlu řízení, spínač režimu sněhu, spínač upozornění na opuštění jízdního pruhu (LDW), jednotka kamery LDW, gong LDW, automatické zrcátko proti oslnění (kompas), spínač brzdy ASCD, relé vyhřívání zadního skla, řídicí jednotka AWD |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 13 | 10 | Jednotka diagnostického senzoru airbagu, řídicí jednotka systému klasifikace cestujících |
| 14 | 10 | Kombinovaný počítač kilometrů |
| 15 | 10 | Spínač vyhřívaného sedadla |
| 16 | 10 | 2003-2005: Senzory kyslíku, senzory poměru vzduch-palivo |
| 17 | 20 | Audio zesilovač BOSE |
| 18 | 15 | Řídicí jednotka uzavírání zadních dveří |
| 19 | 10 | Kombinovaný počítač kilometrů, unifikovaný počítač kilometrů a zesilovač klimatizace, datové rozhraní, řídicí jednotka kamery pro couvání, kontrolka bezpečnosti, hodiny |
| 20 | 10 | Spínač brzdových světel, inteligentní tempomat (ICC), relé zastavení brzdy ICC, ABS, unifikovaný počítač kilometrů a zesilovač klimatizace, řídicí jednotka kombinovaných zadních světel |
| 21 | 10 | Řídicí jednotka AWD |
| 22 | 15 | Modul řízení karoserie (BCM), spínač klíče, spínač klíče a spínač ovládání zapalování, zesilovač antény NATS, řídicí jednotka polohovače automatického tahu |
| R1 | Ventilátor | |
| R2 | Příslušenství | |
Motor
- Pojistková skříňka №2
- Pojistková skříňka relé №1
- Pojistková skříňka №1 (IPDM)
- Podpora pojistky pojistka
- 2006-2008: Pojistková skříňka relé №2
- Motor stěrače předního
- Řídicí jednotka ABS
Pojistková skříňka motor 1
Blízko baterie.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 71 | 10 | Relé lampy zadní, lampa polohy, lampa zadní, lampa obrysová, procesor IPDM, kontrola úhlu světlometů, jednotka řízení kombinovaných zadních světel, lampa evidenčního čísla, lampa v odkládací schránce, spínač kombinovaný, mikrofon (podsvícení: zařízení A/T, spínač režimu sněhu, spínač VDC OFF, hodiny, spínač nouzový, spínač vyhřívaného sedadla, spínač dálkového ovládání zrcátka dveří, spínač LDW, spínač klimatizace a AV, přehrávač DVD, zásuvka napájení přední) |
| 72 | 10 | Světlomet pravý (světlomety potkávací) |
| 73 | 30 | Relé stěrače předního |
| 74 | 10 | Světlomet levý (světlomety potkávací) |
| 75 | 20 | Relé odmrazovače zadního okna |
| 76 | 15 | Světlomet pravý (světlomety dálkové) |
| 77 | 20 | Modul řízení motoru (ECM), relé ECM, elektromagnetický ventil kontrola otevření ventilu sání, senzor hmotnosti vzduchu, senzor polohy klikového hřídele, senzory polohy vačkového hřídele, elektromagnetický ventil kontrola objemu přeplňování absorbéru EVAP, cívky zapalování, kondenzátor, senzory polohy kontrola otevření ventilu sání (VK45DE) |
| 78 | 15 | Procesor IPDM, odmrazovač stěrače předního |
| 79 | 10 | Spojka kompresoru klimatizace |
| 80 | 20 | Relé odmrazovače zadního okna, pojistka: “8” |
| 81 | 15 | Relé čerpadla paliva, skupina senzor úrovně paliva a čerpadlo paliva, modul řízení motoru (ECM) |
| 82 | 10 | ABS |
| 83 | 10 | Modul řízení převodovky (TCM), relé lampy couvání, jednotka řízení displeje, jednotka řízení NAVI, jednotka řízení kamery couvání |
| 84 | 10 | Spínač kombinovaný, systém stěrače předního a zadního |
| 85 | 10 | Senzory poměr vzduch-palivo, senzory kyslíku vyhřívané |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 86 | 15 | Světlomet levý (světlomety s tlumeným světlem) |
| 87 | 15 | Relé motoru kontrola klapky, modul řízení motoru (ECM) |
| 88 | 15 | Relé předních mlhových světel |
| 89 | 10 | Datové rozhraní, ventil kontrola odvodu absorbéru EVAP, elektromagnetický ventil kontrola VIAS (VK45DE) |
| R1 | Modul řízení motoru | |
| R2 | Světlomet – světlomety s tlumeným světlem | |
| R3 | Světlomet – světlomety s dálkovým světlem | |
| R4 | Startování | |
| R5 | Zapalování | |
| R6 | Ventilátor chlazení (č. 3) | |
| R7 | Ventilátor chlazení (č. 1) | |
| R8 | Ventilátor chlazení (č. 2) | |
| R9 | Motor kontrola klapky | |
| R10 | Čerpadlo paliva | |
| R11 | Přední mlhový světlomet | |

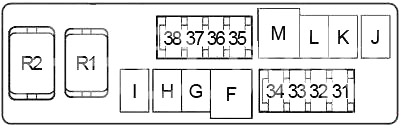

Pojistková skříňka 2
Blízko baterie.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 31 | 30 | Světla pro tažení přívěsu |
| 32 | 15 | Audio, subwoofer, jednotka ovládání displeje, spínač klimatizace a AV, jednotka ovládání NAVI, DVD přehrávač, adaptér TEL |
| 33 | 10 | Alternátor |
| 34 | 15 | Relé klaksonu |
| 35 | 10 | Inteligentní tempomat (ICC) |
| 36 | 10 | Relé denního svícení |
| 37 | 10 | Modul ovládání převodovky (TCM) |
| 38 | 10 | Modul inteligentního klíče, spínač klíče a spínač ovládání zapalování, relé odemknutí na straně pasažéra, modul blokování řízení, akustický signál inteligentního klíče |
| F | 40 | Spínač zapalování, relé startování |
| G | 40 | Relé ventilátoru chlazení č. 1, relé ventilátoru chlazení č. 3 |
| H | 40 | Relé ventilátoru chlazení č. 2 |
| I | 50 | ABS |
| J | – | – |
| K | 30 | Relé příslušenství č. 2 (Pojistky: “2”, “3”) |
| L | 30 | ABS |
| M | 50 | Modul ovládání karoserie (BCM), jednotka ovládání automatického polohování tahu, elektrické sedadlo, napájení okna, střešní otvor, zadní stěrač, vnitřní osvětlení, směrovky, nouzové |
| R1 | Klakson | |
| R2 | Příslušenství 2 | |
Pojistková skříňka 1
| Číslo | Relé |
|---|---|
| R1 | Denní světla |
| R2 | Brzda ICC |
| R3 | Ohřívač zadního okna |
Pojistková skříňka relé 2
| Číslo | Relé |
|---|---|
| R1 | Rezervní žárovka |
| R2 | – |
Blok pojistek pojistka
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| A | 120 | Alternátor, Pojistka: “B”, “C” |
| B | 100 | Pojistka: “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “K”, “L”, “M” |
| C | 80 | Relé světlometů (pojistky: “72”, “74”), relé potkávacích světel (pojistky: “76”, “86”), Pojistky: “71”, “73”, “75”, “87”, “88” |
| D | 60 | Relé příslušenství (pojistky: “4”, “6”, “7”), Relé ventilátoru (pojistky: “10”, “11”), Pojistky: “17”, “18”, “19”, “20”, “21”, “22” |
| E | 80 | Relé zapínání (relé klimatizace, relé předního stěrače, relé horního stěrače, Pojistky: “81”, “82”, “83”, “84”, “85”, “89”), Pojistky: “77”, “78”, “79”, “80” |
O Infiniti FX45 (2003-2008)
Infiniti FX45, vyráběný v letech 2003 až 2008, je luxusní SUV, které kombinuje sportovní výkon s elegancí. Tento model je známý svým výkonným motorem V8 o objemu 4,5 litru, který poskytuje působivý výkon a dynamiku jízdy. FX45 nabízí sofistikovaný design s aerodynamickými liniemi a vysoce kvalitním interiérem, který je vybaven moderními technologiemi a pohodlnými sedadly. Vozidlo je také vybaveno pokročilými bezpečnostními prvky, které zaručují bezpečnou jízdu. Infiniti FX45 je ideální volbou pro ty, kteří hledají kombinaci luxusu, výkonu a spolehlivosti.
Schéma pojistkové skříňky Infiniti FX45
Tato stránka zobrazuje schéma pojistkové skříňky pro Infiniti FX45, která je nezbytná pro správnou údržbu a opravy vozidla. Typická umístění pojistkových skříněk pro tento model jsou pod kapotou a v prostoru pro cestující. Na našich diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických komponent vozidla, a proto je důležité mít přehled o jejím uspořádání a funkcích.
