Infiniti QX50 (2007-2017) – pojistková skříňka
Schéma pojistek a relé – Infiniti QX50
Týká se vozidel vyrobených v letech:
2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

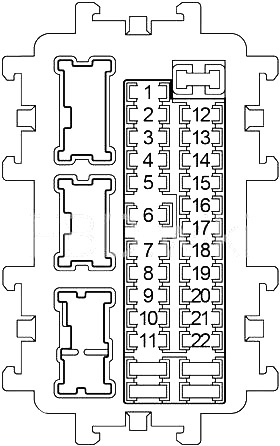

Pojistka v prostoru pro cestující
Panel pojistek se nachází v dolní části na straně řidiče za panelem nohou.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | – | – |
| 2 | 10 | Jednotka senzoru diagnostiky airbagů, řídicí jednotka systému klasifikace cestujících |
| 3 | 10 | Motor nastavení světlometů pravého a levého, relé zámku převodovky, spínač automatické brzdy zařízení pro kontrolu rychlosti (ASCD), spínač brzdy inteligentního tempomatu (ICC), řídicí jednotka systému adaptivního předního osvětlení (AFS), spínač AFS, konektor pro připojení dat, spínač LDW, řídicí jednotka sonaru, zvonek pro varování o opuštění jízdního pruhu, kombinovaný měřič a zesilovač klimatizace, relé vyhřívaného sedadla, řídicí jednotka AV, spínač zrušení sonaru, řídicí jednotka monitorování životního prostředí, zvonek, adaptér Tel, kompresor, automatické zrcátko proti oslnění, kamera jízdního pruhu, spínač brzdového světla, spínač systému varování, ionizátor, senzor detekce výfukových plynů / vnějších zápachů |
| 4 | 10 | Kombinovaný měřič, relé rezervní lampy |
| 5 | – | – |
| 6 | 10 | U konektoru klíče, inteligentní zvonek pro varování klíče, konektor pro připojení dat, kombinovaný zesilovač klimatizace, kontrola návratu napájení zadního sedadla, relé uvolnění zadního sedadla (levé), relé uvolnění zadního sedadla (pravé), hodiny, automatické zrcátko proti oslnění, řídicí jednotka monitorování kamery kolem vozidla, zobrazovací jednotka, adaptér Tel, satelitní rádio tuner, relé denních světel, kombinovaný měřič |
| 7 | 10 | Spínač brzdového světla, BCM (modul řízení karoserie), relé zastavení brzdy inteligentního tempomatu (ICC) |
| 8 | 20 | Zesilovač BOSE |
| 9 | 10 | U konektoru klíče, tlačítko pro startování |
| 10 | 10 | Spínač paměti sedadla, řídicí jednotka automatického nastavení motoru, kontrola sedadla řidiče, vnější zrcátko, BCM (modul řízení karoserie) |
| 11 | 10 | Kombinovaný měřič, řídicí jednotka pohonu všech kol (AWD), zesilovač klimatizace kombinovaného měřiče |
| 12 | – | – |
| 13 | 10 | Ohřívač vnějších zrcátek |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 14 | 20 | Ohřívač zadního okna |
| 15 | 20 | Ohřívač zadního okna |
| 16 | – | – |
| 17 | – | – |
| 18 | 15 | U konektoru předního napájení |
| 19 | 10 | Kombinovaný měřicí přístroj, unifikovaný měřicí přístroj a zesilovač klimatizace, displej, multifunkční spínač, řídicí jednotka AV, adaptér pro iPod, BCM (modul řízení karoserie), řídicí jednotka sonar, adaptér Tel, řídicí jednotka kamery, spínač dálkového ovládání vnějších zrcátek, satelitní rádio tuner, řídicí jednotka monitoru okolí vozidla |
| 20 | 15 | 2007-2012: U konektoru napájení konzoly |
| 20 | 2013-2017: U konektoru napájení konzoly | |
| 21 | 15 | Motor ventilátoru |
| 22 | 15 | Motor ventilátoru |

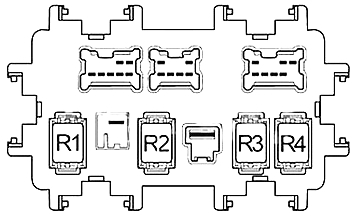

| R1 | Zapalování | |
| R2 | Ohřívač zadního okna | |
| R3 | Příslušenství | |
| R4 | Přední ventilátor | |
O Infiniti QX50 (2007-2017)
Infiniti QX50, vyráběný v letech 2007 až 2017, je luxusní kompaktní SUV, které nabízí kombinaci elegance a výkonu. Tento model je známý svým moderním designem a kvalitním zpracováním interiéru, který poskytuje pohodlí a styl. QX50 je vybaven různými motorizacemi, včetně výkonného V6 motoru, který zajišťuje plynulou a dynamickou jízdu. Vozidlo je také vybaveno pokročilými technologiemi a bezpečnostními prvky, které zvyšují komfort a bezpečnost jízdy. Infiniti QX50 je ideální volbou pro ty, kteří hledají spolehlivé a stylové SUV s výbornými jízdními vlastnostmi.
Schéma pojistkové skříňky Infiniti QX50
Tato stránka zobrazuje schéma pojistkové skříňky pro model Infiniti QX50, která je nezbytná pro správnou údržbu a opravy vozidla. Typická umístění pojistkové skříňky v tomto autě zahrnují prostor pod kapotou a vnitřní část kabiny, obvykle v blízkosti palubní desky. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických komponentů vozidla, a proto je důležité mít přehled o jejím schématu.
