Schéma pojistek a relé – Lexus RX 350 (XU30)

Týká se nových vozidel v letech:

2007, 2008, 2009.



Poloha

1. Motorový prostor
2. Přístrojová deska na straně řidiče
3. Přístrojová deska na straně řidiče

Schéma pojistkové skříňky v kabině

Pojistková skříňka se nachází pod přístrojovou deskou vlevo.

Číslo	Ampéráže [A]	Popis
1	20	Elektrické zadní okno vpravo
2	20	Elektrické zadní okno vlevo
3	7,5	Otevírání uzávěru paliva
4	15	Přední mlhová světla
5	7,5	Palubní diagnostický systém
6	25	Ohřívač stěračů, MIR HTR
7	10	Zadní světla, vysoké brzdové světlo, indikátor poruchy zadního světla, systém proti zablokování, systém kontroly stability vozidla, systém kontroly trakce, systém asistence při brzdění, elektronicky modulované pneumatické odpružení, systém kontroly blokování převodovky, systém vícebodového/sekvenčního vstřikování paliva
8	30	Nastavitelné a teleskopické ovládání
9	7,5	Bezpečnostní systém
10	7,5	Systém startování
11	7,5	Nepoužívaný obvod
12	7,5	Elektronicky modulované pneumatické odpružení
13	25	Multiplexový komunikační systém
14	30	Otevíratelná střecha
15	10	Přední mlhová světla, osvětlení přístrojové desky, osvětlení palubní desky, osvětlení bočních polohových světel, zadní světla, osvětlení registrační značky, tažné zařízení
16	7,5	Osvětlení odkládací schránky, osvětlení přístrojové desky, osvětlení palubní desky, osvětlení konzoly, audio systém, elektrická zásuvka, spínač pro otevírání dveří garáže, elektronicky řízená automatická převodovka, čistič světlometů, vyhřívaná sedadla, audio spínače na volantu, napájení zadních dveří

17	7,5	Zrcadlo, střešní otvor, multiplexový komunikační systém, displej navigačního systému, systém kontroly blokování převodovky, multiplexový komunikační systém (systém elektrického zamykání dveří, systém bezdrátového dálkového ovládání), systém paměti polohy sedadla, systém kontroly stability vozidla, systém kontroly trakce, stěrače, elektronicky řízená automatická převodovka, vyhřívaná sedadla, elektrická sedadla, sklopný a teleskopický volant, elektrické zadní dveře, elektronicky modulované pneumatické odpružení
18	10	Automatický systém vyrovnávání světlometů, systém kontroly stability vozidla, dynamický laserový tempomat, zařízení pro čištění světlometů, adaptivní přední osvětlovací systém
19	7,5	Elektrické chladicí ventilátory, klimatizace, vyhřívání zadního okna, spínač motoru, vyhřívání stěračů čelního skla
20	20	Ostřikovač čelního skla
21	20	Vyhřívaná sedadla
22	7,5	Osvětlení přístrojové desky, osvětlení palubní desky, výstražná světla, bezpečnostní pás, napájecí zásuvka, kontrolka poruchy zadního světla, systém vícebodového/sekvenčního vstřikování paliva, výstražná světla
23	30	Stěrače
24	15	Zadní stěrač
25	7,5	Systém vícebodového/sekvenčního vstřikování paliva
26	10	Systém airbagů SRS, systém vícebodového/sekvenčního vstřikování paliva, systém klasifikace předních cestujících, brzdová světla
27	7,5	Měřicí přístroje a metry
28	7,5	Displej navigačního systému, elektrické ovládání zrcátka, systém kontroly blokování převodovky, multiplexový komunikační systém
29	15	Zapalovač cigaret, elektrická zásuvka
30	15	Napájecí zásuvka
31	7,5	Osvětlení přístrojové desky, osvětlení palubní desky, navigační systém, audio systém
32	10	Vyhřívání vnějšího zrcátka
33	30	Elektrická sedadla
34	30	Elektrické okno, multiplexový komunikační systém (systém elektrického zamykání dveří, systém bezdrátového dálkového ovládání), vnější zrcátko

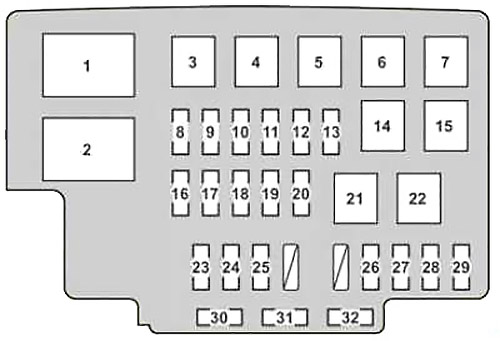

Schéma pojistkové skříňky v motorovém prostoru

Číslo	Ampéráže [A]	Popis
1	60	S pneumatickým odpružením elektronicky modulovaným: pneumatické odpružení elektronicky modulované
	100	Bez pneumatického odpružení elektronicky modulovaného: HEATER, TAIL, PANEL, FR FOG, CIG, RADIO č. 2, ECU-ACC, PWR OUTLET č. 1, GAUGE č. 1, ECU-IG č. 1, FRWIP, RRWIP, WASHER, sedadlo HTR, ECU -IG č. 2, P/ sedadlo, PWR, TI&TE, RR DOOR LH, RR DOOR RH, MPX-B, AM1, DOOR č. 2, STOP, OBD, FUEL OPN, AIRSUS (7,5 A), S/ROOF, FR DEF , RR MGŁA
2	140	INP-J/B, AIRSUS (60 A), ABS č. 1, ABS č. 2, RDI FAN, RR DEF, HEATER, PBD, H-LP CLN/MSB, H-LP CLN, POWER OUTLET č. 2, HOLOWANIE, OGON , PANEL, FR FOG, CIG, RADIO č. 2, ECU-ACC, PWR OUTLET č. 1, GAUGE č. 1, ECU-IG č. 1, FRWIP, RR WIP, PODKŁADKA, NAGRZEWNICA, sedadlo HTR, ECU-IG č. 2, P / sedadlo, PWR, CRT, TI&TE, RR DOOR LH, RR DOOR RH, MPX-B, AM1, DOOR č. 2, STOP, OBD, FUEL OPN, AIRSUS (7,5 A), S/ROOF, FR DEF, RR FOG
3	30	Napájení zadních dveří
4	30	Čistič světlometů
	30	Čistič světlometů
5	Systém proti zablokování, systém kontroly stability vozidla, systém kontroly trakce, systém asistence při brzdění
6	40	Ohřívač zadního okna
7	50	Systém klimatizace, ohřívač zadního okna
8	7,5	Systém denního svícení
9	15	Levý světlomet (tlumené světlo)
10	15	Levý světlomet (dálkové světlo)
11	15	Pravý světlomet (dálkové světlo)
12	30	Světla přívěsu
13	7,5	Audio systém
14	50	Systém proti zablokování, systém kontroly stability vozidla, systém kontroly trakce, systém asistence při brzdění

15	50	Elektrické chladicí ventilátory
16	15	Zapni světla signalizace
17	25	Systém vícebodového/sekvenčního vstřikování paliva
18	7,5	Systém nabíjení
19	10	Systém vícebodového/sekvenčního vstřikování paliva
20	10	Klaksón
21	40	Systém denního svícení, levý světlomet, pravý světlomet, H-LP R LWR, H-LP R UPR, H-LP L UPR, H-LP L LWR, DRL
22	30	Systém startování, SMĚROVKA č. 2, IGN, IG2
23	15	Audio systém, navigační systém
24	7,5	Elektrické okno, multiplexový komunikační systém, indikátory a počítadla, osvětlení přístrojové desky, osvětlení palubní desky, klimatizační systém, mechanismus otevírání dveří garáže, osvětlený vstupní systém, bezdrátový dálkový ovladač, elektrické zadní dveře, systém paměti polohy sedadla, displej navigačního systému, otevíratelná střecha, naklápěcí a teleskopické ovládání, elektrická sedadla, vnější zrcátko, stěrač předního skla
25	7,5	Indikátory a počítadla, osobní osvětlení, osvětlení pohostinnosti, osvětlení stropu dveří, osvětlení vnitřních klik, osvětlení spínače motoru, osvětlení prostoru pro nohy, osvětlení škrábanců, osvětlení zavazadlového prostoru, vnitřní osvětlení
26	30	Audio systém
27	25	Multiplexový komunikační systém
28	10	Systém vícebodového/sekvenčního vstřikování paliva
29	25	Systém vícebodového/sekvenčního vstřikování paliva, EFI č. 2
30	15	Pravý světlomet (dálkové světlo)
31	20	Napájecí zásuvka
32	10	Systém vícebodového/sekvenčního vstřikování paliva

O Lexus RX 350 (XU30) (2007-2009)

Lexus RX 350 (XU30) z let 2007 až 2009 je luxusní SUV, které se vyznačuje elegantním designem a vysokou úrovní komfortu. Tento model je vybaven výkonným 3.5litrovým V6 motorem, který poskytuje plynulý a dynamický výkon, ideální pro městské i dálniční jízdy. Interiér vozidla nabízí prostornost a množství moderních technologií, včetně pokročilého audiosystému a navigačního systému. Lexus RX 350 je známý svou spolehlivostí a bezpečnostními prvky, což z něj činí oblíbenou volbu mezi řidiči, kteří hledají kombinaci luxusu a praktičnosti.

Schéma pojistkové skříňky Lexus RX 350 (XU30)

Tato stránka zobrazuje schéma pojistkové skříňky pro Lexus RX 350 (XU30), která je nezbytná pro identifikaci a údržbu elektrických systémů vozidla. V tomto modelu jsou pojistkové skříňky umístěny typicky pod kapotou a v interiéru vozidla, obvykle pod přístrojovou deskou. Diagramy zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování všech elektrických zařízení ve vozidle.
