Schéma pojistek a relé – Lexus IS 250

Týká se nových vozidel v letech:

2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Kabina

Řízení vlevo

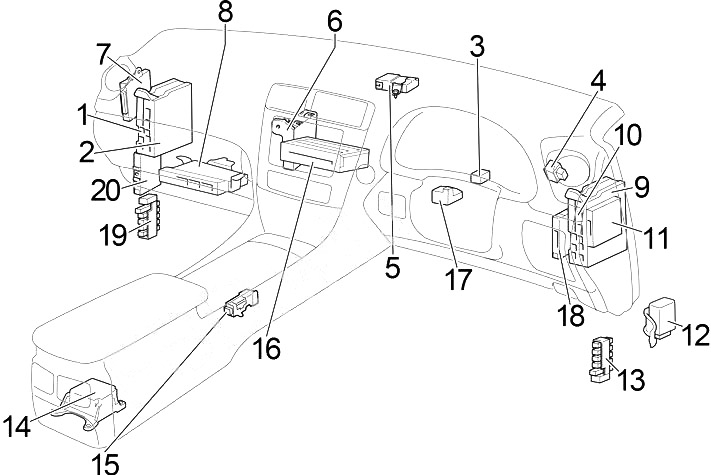

Řízení vpravo

1. Pojistková skříňka (vlevo)
2. ECU karoserie (vlevo)
3. ECU sklon a teleskop
4. Zapněte nouzový signál
5. Pole identifikačního kódu
6. Zesilovač klimatizace
7. ECU kontrola napájení
8. ECU kontrola trakce
9. Pojistková skříňka (vpravo)
10. ECU karoserie (RH)
11. ECU dveře
12. ECU dvojité zamykání dveří
13. Konektor propojení
14. Centrum montáže senzoru airbag
15. ECU kontrola zamykání převodovky
16. Modul navigace multimédií
17. ECU zamykání řízení
18. ECU kontrola vzdálenosti
19. Konektor propojení
20. ECU světlomet otáčení

1. ECU kontrola posuvné střechy
2. Blokování vzdušných připojení
3. ECU kontrola vnějšího zrcadla (pravé)
4. Relé vyhřívání zrcadla
5. Přijímač kontrola dveří
6. Relé sluneční clony zadní
7. Certifikace ECU
8. Zesilovač stereo
9. ECU kontrola bezpečnostních pásů
10. Upozornění ECU na kontrolu
11. ECU kontrola vnějšího zrcadla (levé)

Pojistková skříňka v kabině č. 1 (vlevo)

Pojistková skříňka se nachází pod přístrojovou deskou vlevo. Odstraňte kryt pro přístup k pojistkám.

Číslo	Ampéráž [A]	Popis
1	30	Elektrické sedadlo
2	7,5	Systém klimatizace
3	15	Ohřívače zrcátek
4	10	Displej
5	–	–
6	10	Otevírání dveří paliva
7	7,5
8	30	Bezpečnostní pás před kolizí
9	25	Elektrická střecha
10	10	Zadní světla, osvětlení registrační značky, parkovací světla
11	–	–

12	7,5	Spínač světel, systém klimatizace, displej
13	7,5	Zadní brzdové světlo
14	10	Tempomat, systém klimatizace, posilovač řízení, senzor deště, zrcátko s proti oslnění, systém uzamykání převodovky, střešní otvor, systém upozornění na tlak v pneumatikách
15	–	–
16	15	Vyhřívání sedadel a ventilátory
17	20	Elektrická okna
18	20	Elektrická okna, vnější zrcátko
19	7,5	Inteligentní přístupový systém s tlačítkem startování
20	–	–
21	7,5	Automatický systém vyrovnávání světlometů
22	10	Systém nabíjení, čistič světlometů, vyhřívání zadního skla, elektrické chladicí ventilátory, nouzové směrovky, směrovky, světla pro couvání, brzdová světla, vyhřívaná zrcátka, sluneční clona, bezpečnostní pásy, systém asistence při parkování, tempomat, systém klimatizace, PTC ohřívač, manuální převodovka, vyhřívání předního stěrače
23	–	–
24	30	Stěrače

Pojistková skříňka v kabině č. 2 (pravá)

Pojistková skříňka se nachází pod přístrojovou deskou vpravo. Odstraňte kryt, abyste se dostali k pojistkám.

Číslo	Ampéráž [A]	Popis
1	30	Elektrické sedadlo
2	15	Dvojité zamykání dveří
3	7,5	Diagnostický systém palubního počítače
4	7,5	Brzdová světla, systém vícebodového/sekvenčního vstřikování, VDIM, systém zamykání převodovky, vysoké brzdové světlo
5	–	–
6	20	Nastavitelný a teleskopický elektrický sloupek řízení
7	–	–
8	10	Audio
9	–	–
10	7,5	Počítadlo kilometrů
11	10	Systém airbag SRS, systém Lexus link, tempomat, systém zamykání řízení, systém paliva, brzdová světla

12	7,5	Systém připojení Lexus, hodiny, systém klimatizace, audio, displej, zrcátka, inteligentní systém přístupu se startováním tlačítkem, monitor asistence parkování Lexus, osvětlení odkládací schránky, osvětlení konzoly, systém multiplexové komunikace, displej, inteligentní systém přístupu s tlačítkem
13	–	–
14	15	Zapalovač
15	15	Zásuvka napájení
16	–	–
17	20	Elektrická okna
18	20	Elektrická okna, zrcátka
19	15	Inteligentní systém přístupu s tlačítkem na startování
20	7,5	Bezpečnostní pásy, systém asistence při parkování, automatická převodovka, vyhřívání sedadel a ventilátor, odmrazovač stěračů
21	15	Vyhřívání sedadel a ventilátory
22	10	Elektricky nastavitelná sedadla, inteligentní systém přístupu s tlačítkem na startování, systém AWD, zrcátka, VDIM, VSC, systém klimatizace, bezpečnostní pás před kolizí, elektrický a teleskopický posilovač řízení, elektrická okna, navigační systém
23	–	–
24	–	–



Motorový prostor

Jízda vlevo

Volant vpravo

1. Pojistková skříňka 1
2. ECU motoru
3. Relé kontrola čištění světlometů
4. Benzín:  kontrolér vstřikovače (EDU)
5. Nafta:  kontrolér vstřikovače (EDU)
6. Pojistková skříňka 2
7. ECU posilovače řízení
8. Relé žhavicích svíček
9. ECU kontrola trakce s aktorem
10. Pojistkové relé



Pojistková skříňka motorového prostoru 1

Stiskněte háky a odstraňte kryt.



Číslo	Ampéráže [A]	Popis
1	10	Systém startování
2	10	Systém paliva, systém výfuku
3	15	Světla potkávací (pravé)
4	15	Světla potkávací (levé)
5	30	Čistič světlometů
6	–	–
7	7,5	Systém klimatizace
8	25	Ohřívač předního stěrače
9	30	Přední světla, parkovací světla, ostřikovač předního skla
10	25	Světlomet dálkových světel, klakson
11	15	Systém výfuku
12	10	Systém vícebodového/sekvenčního vstřikování
13	7,5	Systém nabíjení
14	10	TEL
15	25	Zamknutí řízení
16	–	–
17	–	–
18	–	–
19	20	Světla dálková světla

15	Dlouhá světla světlometů
20	10	Klakson
21	20	Přední ostřikovač oken
22	10	Parkovací světla
23	15	Přední mlhová světla
24	–	–
25	25	Palivový systém
26	25	Systém vícebodového/sekvenčního vstřikování
27	20	Systém vícebodového/sekvenčního vstřikování
Relé
R1	Spojka kompresoru klimatizace (A/C COMP)
R2	Elektrický ventilátor chlazení (FAN №1)
R3	Senzor průtoku vzduchu (A/F)
R4	Zapalování (IG 2)
R5	Startování (ST CUT)
R6	Elektrický ventilátor chlazení (FAN №3)
R7	Palivové čerpadlo (F/PMP)
R8	Osvětlení (PANEL)
R9	Brzdové světlo (BRK-LP)
R10	Elektrický ventilátor chlazení (FAN №2)

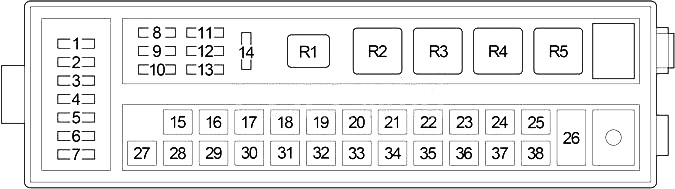

Pojistková skříňka comparto motore 2

Stiskněte háky a odstraňte kryt.

Řídítka vlevo

Řídítka vpravo

Číslo	Ampéráž [A]	Popis
1	25	VDIM
2	25	Elektrický ohřívač
3	15	Havarijní světla, směrovky
4	20	Pojistka: “IG2”, “IGN”, “SMĚROVKA”
5	30	Audio
6	20	Pojistka: “KRYT”, “MPX-B”
7	30	Audio
8	10	Světlomety, přední mlhová světla, parkovací světla, osvětlení registrační značky, přední stěrač, klakson, systém elektrického zamykání dveří, elektrická okna, elektrická sedadla, elektrický sklon a teleskopický volant, počítadlo kilometrů, inteligentní systém přístupu s tlačítkem na startování, vnější zrcátka, systém klimatizace, bezpečnostní systém,
9	10	Vnitřní osvětlení, počítadlo kilometrů
10	–	–
11	–	–
12	–	–
13	–	–
14	–	–
15	60	Systém zamykání volantu, systém výfuku, pojistka:”FR CTRL-B”, “ETCS”, “ALT-S”
16	80	Jednotka ovládání jasu
17	50	VSC, VDIM
18	30	Systém zamykání dveří, inteligentní systém přístupu s tlačítkem na startování
19	–	–
20	30	Světla dálkových světlometů
21	30	Inteligentní systém přístupu s tlačítkem na startování
22	30	Napájení zamykání dveří, pojistka: “BEZPEČNOST”

23	60	Systém vícebodového/sekvenčního vstřikování
24	80	Servoriadenie
25	–	–
26	150	Pojistka: “LH J/B-AM”, “E/G-AM”, “GLW PLG2”, “OHŘÍVAČ”, “VENTILÁTOR1”, “VENTILÁTOR2”, “ODMRAZOVAČ”, “ABS2”, “RH J/B- AM”, “GLW PLG1”, “LH J/BB”, “RH J/BB”
27	–	–
28	50	PTC ohřívač
29	80	Pojistka: “OBD”, “STOP SW”, “TI&TE”, “FR P/ Sedadlo RH”, “RAD №3”, “ECU-IG RH”, “RH-IG”, “FR S/HTR RH”, “ACC”, “CIG”, “PWR OUTLET”
30	30	VSC
31	50	Odmrazovač zadního okna
32	40	Ventilátory elektrické chlazení
33	40	Ventilátory elektrické chlazení
34	50	Systém klimatizace
35	50	PTC ohřívač
36	60	Čističe světlometů, přední mlhová světla, parkovací světla, systém klimatizace
37	80	Pojistka: “S/ROOF”, “FR P/ Sedadlo LH”, “TV №1”, “A/C”, “FUEL/OPEN”, “PSB”, “FR WIP”, “H-LP LVL”, “LH-IG”, “ECU-IG LH”, “PANEL”, “ZADNÍ SVĚTLO”, “MIR HTR”, “FR S/HTR LH”
38	–	–
Relé
R1	Startování
R2	Benzín: PTC ohřívač (GLW RLY1)
	Nafta: elektrický ventilátor chlazení (FAN №1)
R3	Světlomet (HEAD LP)
R4	Benzín: PTC ohřívač (GLW RLY2)
	Nafta: elektrický ventilátor chlazení (FAN №3)
R5	Odmrazovač zadního okna (DEFOG)

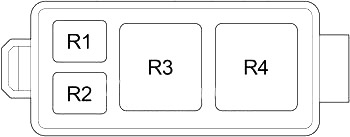

Pojistková skříňka

Číslo	Relé
R1	Systém proti zablokování (ABS MOTOR1)
R2	Systém proti zablokování (ABS SOL)
R3	Ohřívač stěrače předního skla (DEICER)
R4	Systém proti zablokování (ABS MOTOR2)

O Lexus IS 250 (2006-2013)

Lexus IS 250, vyráběný v letech 2006 až 2013, je elegantní a sportovní sedan, který nabízí kombinaci luxusu a výkonu. Tento model je známý svým precizním řízením a kvalitním zpracováním interiéru. Pod kapotou najdeme 2,5litrový V6 motor, který poskytuje dostatečný výkon pro dynamickou jízdu. Lexus IS 250 je vybaven pokročilými technologiemi a bezpečnostními prvky, které zaručují komfort a bezpečnost na cestách. Díky svému atraktivnímu designu a spolehlivosti je tento model oblíbený mezi řidiči, kteří hledají stylové a výkonné vozidlo.

Schéma pojistkové skříňky Lexus IS 250

Tato stránka zobrazuje schéma pojistkové skříňky pro Lexus IS 250, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, pod palubní deskou na straně řidiče, a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických zařízení ve vozidle.
