Schéma pojistek a relé – Lexus ES 350 (XV40)

Týká se vozidel vyrobených v letech:

2006, 2007, 2008, 2009, 2010, 2011, 2012.

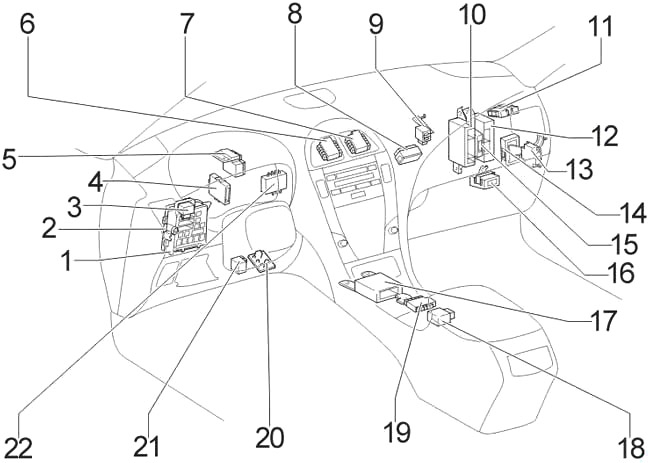

Kabina

1. Pojistková skříňka
2. Hlavní řídicí jednotka ECU
3. Aktivuje signál indikace
4. ECU rotujícího reflektoru
5. J/B №3
6. Konektor připojení №1
7. Konektor připojení №2
8. J/B №4
9. Relé předních stěračů
10. Zesilovač klimatizace
11. ECU ovládání vnějšího zrcátka
12. Certifikace ECU
13. Aktivní kontrolér montáže motoru ECU
14. ECU kontroly vzdálenosti
15. ECU brány
16. ECU varování tlaku pneumatik
17. Centrum montáže senzoru airbagu
18. ECU kontroly uzamknutí převodovky
19. Konektor připojení №3
20. ECU uzamknutí řízení
21. ECU sklonu a teleskopického
22. Pole identifikačního kódu

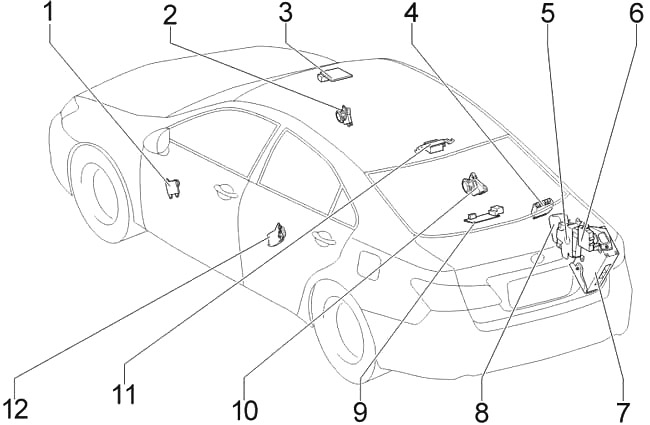

1. ECU okna napájení (přední levé)
2. ECU elektrického okna (přední pravé)
3. ECU ovládání posuvné střechy
4. Konektor připojení №4
5. ECU kontroly bezpečnostních pásů
6. Varování ECU o check-in
7. Zesilovač komponentu stereo
8. Přijímač kontroly dveří
9. Relé zadního slunečníku
10. ECU elektrického okna (zadní pravé)
11. Anténa varování tlaku pneumatik a přijímač
12. ECU elektrického okna (zadní levé)

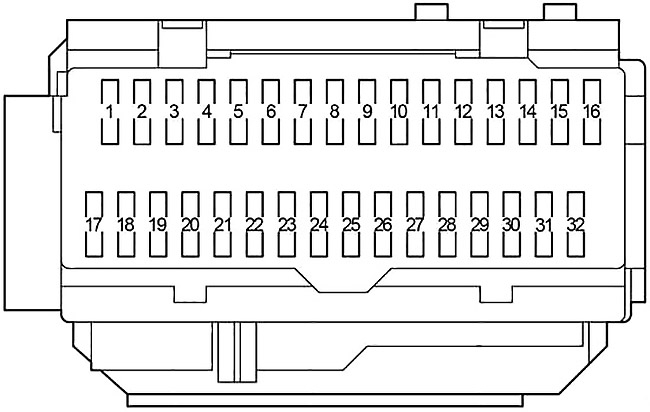

Schéma pojistkové skříňky přístrojové desky

Pojistková skříňka se nachází pod přístrojovou deskou. Odstraňte kryt, abyste se dostali k pojistkám.

Číslo	Ampéráž [A]	Popis
1	25	Elektrické okno zadní pravé
2	25	Elektrické okno zadní levé
3	7,5	Otevírání nádrže na palivo
4	15	Přední mlhová světla
5	7,5	Palubní diagnostický systém
6	7,5	Povolení ECU
7	10	Brzdová světla
8	30	Nastavitelné a teleskopické ovládání
9	–	Nepoužívá se
10	–	Nepoužívá se
11	7,5	Klimatizační systém
12	25	Elektrická okna
13	25	Hlavní tělo ECU
14	30	Otevírací střecha
15	15	Přední a zadní poziční světla, zadní světla, světla registrační značky

16	7,5	Spínač podsvícení
17	10	Otevírací střecha, vyhřívání sedadel, elektrická okna, hodiny, automatický stěrač, elektrické chladicí ventilátory, systém paměti polohy řidiče, systém paměti polohy sedadla
18	7,5	Systém proti zablokování, systém kontroly stability vozidla, systém kontroly trakce, systém asistence při brzdění, systém tempomatu, brzdová světla, systém kontroly zamykání převodovky
19	10	Systém klimatizace, odmrazovač zadního okna
20	10	Ostřikovač předních světlometů
21	20	Vyhřívání sedadel, systém klimatizace
22	10	Havarijní světla, couvací světla, zadní sluneční clona, nabíjecí systém
23	25	Stěrače
24	7,5	Systém vyrovnávání světlometů
25	–	Nepoužívá se
26	10	Systém vícebodového/sekvenčního vstřikování, systém airbagů SRS, systém zamykání řízení
27	7,5	Odměry
28	7,5	Hodiny, hlavní jednotka ECU
29	20	Zapalovač
30	20	Napájecí zásuvka
31	7,5	Audio systém
32	15	Odmrazovače vnějších zrcátek

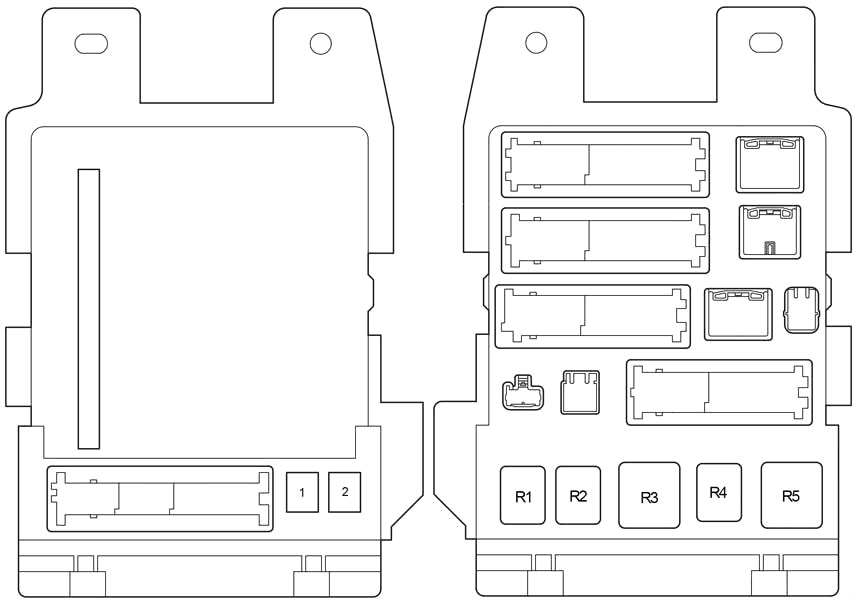

Číslo	Ampéráž [A]	Popis
1	30	Elektrická sedadla
2	30	Elektrická okna
Relé
R1	Mlhová světla
R2	Zadní světla
R3	Příslušenství
R4	Zapalování
R5	Zapalování

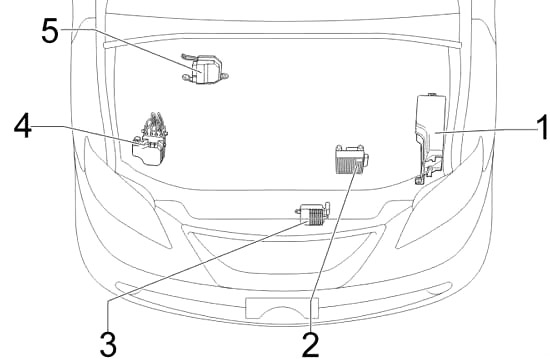

Motorový prostor

1. Pojistková skříňka
2. ECU řízení převodovky
3. ECU chladicího ventilátoru
4. ECU řízení trakce s aktorem
5. Modul řízení motoru

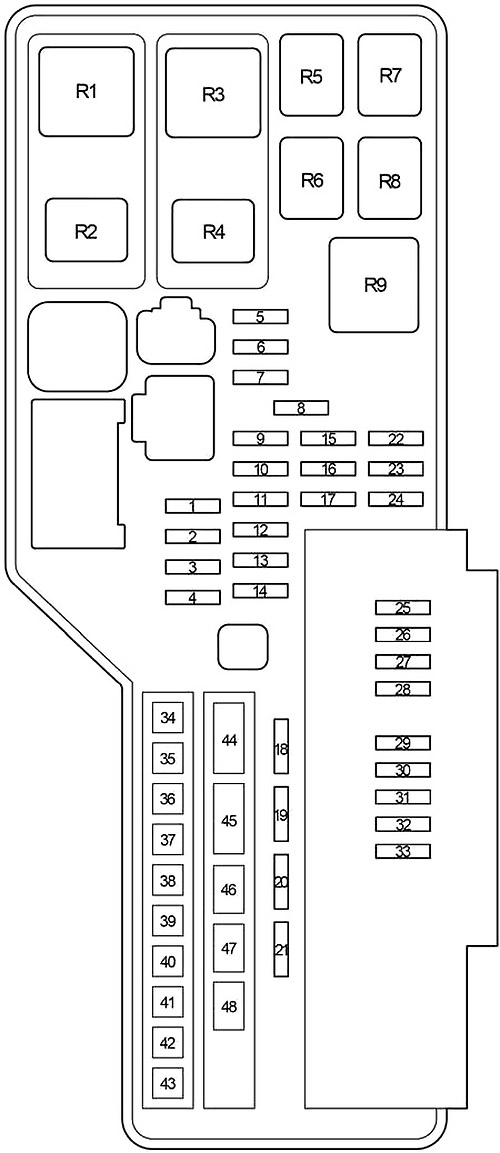

Schéma pojistkové skříňky v motorovém prostoru

Stiskněte západky a odstraňte kryt.

Číslo	Ampéráže [A]	Popis
1	10	Kondenzátor alternátoru
2	10	Zadní mlhové světlo
3	–	Nepoužívá se
4	–	Nepoužívá se
5	7,5	Systém startování
6	7,5	Systém nabíjení
7	10	Systém Mayday
8	–	–
9	15	Systém klimatizace
10	10	Ovládací elektrické madla
11	10	Systém elektronické kontroly škrticí klapky
12	15	Zapni světla signalizace
13	20	Systém vícebodového/sekvenčního vstřikování, SMĚROVKA č. 2, pojistky IGN
14	20	Systém blokování řízení
15	10	Vnitřní osvětlení, přístroje, osvětlení prostoru
16	10	Povolení ECU
17	15	Audio systém
18	25	Systém blokování dveří napájení
19	30	Audio systém
20	30	Audio systém
21	30	EFI č. 2, EFI č. 3 pojistky, systém napájení, systém ECT
22	–	Nepoužívá se
23	10	Systém vícebodového/sekvenčního vstřikování
24	15	Systém vícebodového/sekvenčního vstřikování
25	7,5	Klaksón
26	20	Systém vícebodového/sekvenčního vstřikování

27	10	Metry
28	10	Systém vícebodového/sekvenčního vstřikování, systém ECT
29	10	Klaksón
30	15	Pravý světlomet (tlumená světla)
31	15	Levý světlomet (tlumená světla)
32	15	Pravý světlomet (dálkové světlo)
33	15	Levý světlomet (dálkové světlo)
34	50	Systém klimatizace
35	50	Systém proti zablokování, systém kontroly stability vozidla
36	50	Elektrické chladicí ventilátory
37	30	Systém proti zablokování, systém kontroly stability vozidla
38	50	Ohřívač zadního okna
39	30	Elektrické sedadlo
40	30	Žádný obvod
41	–	Nepoužívá se
42	–	Nepoužívá se
43	30	Bezpečnostní pás před kolizí
44	120	PSB, H-LP CLN, PP/ Sedadlo , RR DEF, ABS №2, FAN MAIN, ABS №1, HTR, RR FOG, RR DOOR RH, RR DOOR LH, FUEL OPN, FR FOG, OBD, STOP, TI e TE, A/C, PWR, PORTA №2, S/ROOF, SMĚROVKA №2, NAPÁJENÍ, Pojistky P / Sedadlo
45	–	Nepoužívá se
46	–	Nepoužívá se
47	–	Nepoužívá se
48	30	Systém startování
Relé
R1	VSC №2
R2	VSC №1
R3	Elektrický chladicí ventilátor
R4	Brzdová světla nebo zadní mlhová světla
R5	Startování (ST)
