Schéma pojistek a relé – Lexus GS 300 (S140)

Týká se vozidel vyrobených v letech:

1991, 1992, 1993, 1994, 1995, 1996, 1997.

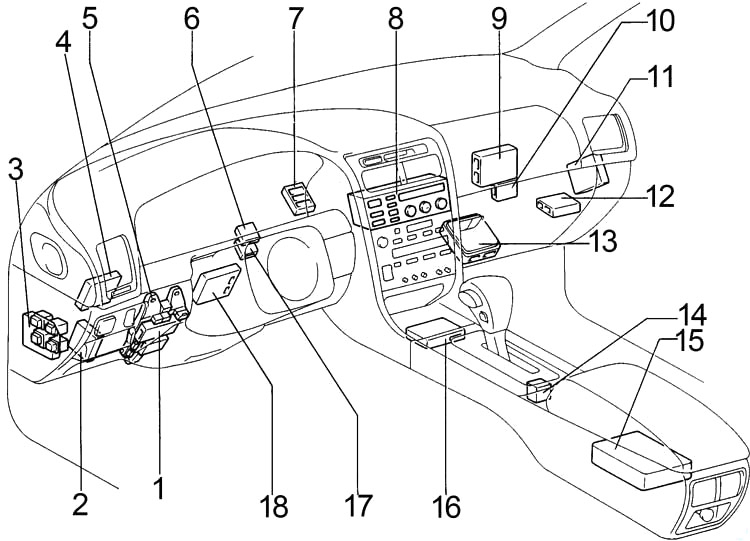

Kabina

1. Integrační relé
2. Relé denních světel
3. Pojistková skříňka relé
4. ECU proti krádeži
5. Pojistková skříňka
6. Relé stěračů
7. J/B №3
8. Modul řízení klimatizace
9. ECU trakce (s kontrolou trakce)
10. Zesilovač blokování klimatizace
11. ABS a ECU trakce (s kontrolou trakce)
    ECU ABS (bez kontroly trakce)
12. Relé řízení motoru ventilátoru
13. Modul řízení motoru (motor a ECU elektronické převodovky)
14. ECU blokování převodovky
15. Modul senzoru centrálního airbagu
16. ECU tempomatu
17. ECU PPS
18. Teleskopický ovladač náklonu a napájení

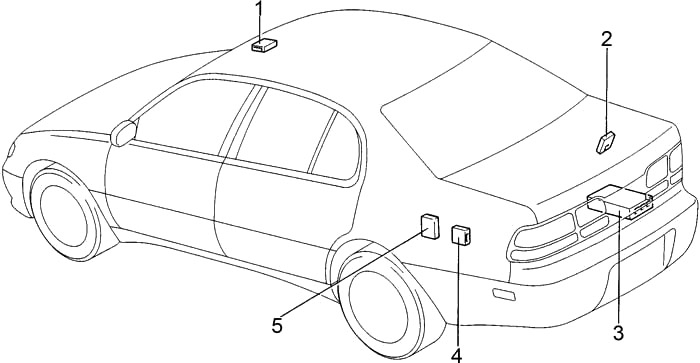

1. Relé řízení otevírací střechy
2. ECU zámku dveří bezdrátově
3. Zesilovač stereo
4. Motor a relé automatické antény
5. ECU čerpadla paliva

Schéma pojistkové skříňky přístrojové desky

Pojistková skříňka se nachází za krytem vlevo od sloupku řízení.

Zadní strana

Číslo	Ampéráž [A]	Popis
1	15	Vyhřívání sedadel
2	20	Systém blokování převodovky, brzdové světlo, tempomat, systém proti zablokování, systém kontroly trakce, systém vícebodového vstřikování / sekvenční vícebodové vstřikování, brzdová světla
3	15	Ohřívač zadního okna a zrcátka, systém kontroly ohřívače, systém klimatizace, ukazatele a měřidla, ukazatele připomenutí na servis a zvukové signály (kromě kontrolek vybití a otevřených dveří), systém nabíjení, ukazatel automatické převodovky, světla zpátečky, systém denního svícení
4	10	Systém blokování převodovky, telefon, systém blokování dveří pro cestujícího SEAT , systém bezpečnostních pásů SEAT , systém proti zablokování, systém asistence při řízení, systém kontroly trakce, systém tempomatu, volič režimu jízdy, systém kontroly sklonu a teleskopický, anténa napájení , systém elektronické ventilace, osvětlení přístrojové desky, systém automatické kontroly osvětlení, systém kontroly blokování elektrických dveří
5	15	Hodiny, systém klimatizace, rádio, přehrávač kazet, CD přehrávač, systém blokování převodovky, SRS, přední a zadní zapalovače, systém kontroly blokování dveří, systém kontroly zrcátka, anténa napájení, systém proti krádeži
6	–	–
7	10	Zapněte světla signalizace a směrovku
8	15	1991-1993: Stěrače a ostřikovače čelního skla, čisticí prostředek na světlomety
	20	1994-1997: Stěrače a ostřikovače čelního skla, čisticí prostředek na světlomety
9	7,5	Ukazatel automatické převodovky, systém kontroly ohřívače, nouzový spínač, osvětlení odkládací schránky, zadní popelníky, hodiny, přední zapalovač, rádio, přehrávač kazet, CD přehrávač, volič režimu jízdy, osvětlení přístrojové desky, systém denního svícení

10	7,5	Airbag SRS
11	10	Světla registrační značky, směrovka, zadní světla
12	10	Odmlžovač zpětného zrcátka
13	30	Otevírací střecha, elektrické okno, SEAT, systém proti krádeži, sklon a napájení teleskopické, hlavní relé napájení
14	40	Odmlžovač zadního okna, pojistka „MIR HTR“
Relé
R1	Integrační relé

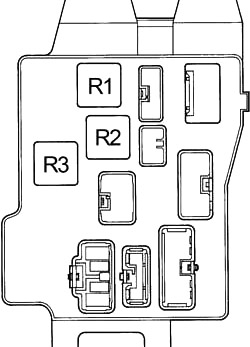

Relé zadní
R1	Krátká pinzeta
R2	Zadní světla
R3	Odmlžovač

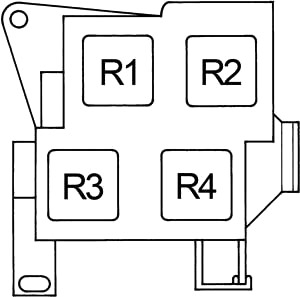

Pojistková skříňka kabiny

Číslo	Relé
R1	Zapni směrovku
R2	Systém denního svícení č. 4
R3	Mlhová světla
R4	Hlavní napájení

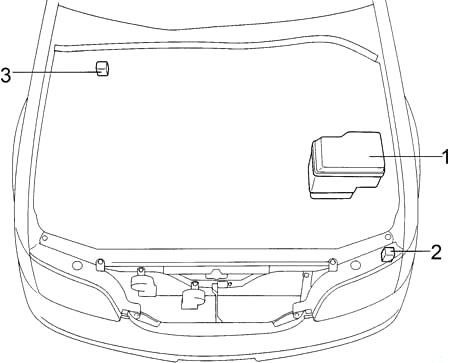

Motor

1. Pojistková skříňka
2. Relé čištění světlometů
3. Elektromagnetické relé tažení



Schéma pojistkové skříňky v motorovém prostoru

Číslo	Ampéráž [A]	Popis
1	15	Mlhová světla
2	7,5	Systém denního svícení
3	10	Systém kontroly trakce
4	10	Osvětlení interiéru, osvětlení pohostinnosti, elektrický systém otevírací střechy, tempomat, kontrolka otevřených dveří, osobní osvětlení, osvětlení zavazadlového prostoru, osvětlení stropu dveří, světlomety, kontrolka zapnutí, hodiny, systém proti zablokování, anténa napájení, rádio, zamykání přes bezdrátový dálkový systém, systém proti krádeži;
5	7,5	Zamykání přes bezdrátový dálkový systém, systém proti zablokování, systém kontroly trakce, systém tempomatu, systém denního svícení, systém klimatizace
6	7,5	Systém nabíjení
7	15	Systém vícebodového vstřikování / sekvenční vícebodové vstřikování, airbag SRS, kontrolka nabíjení, systém startování, systém elektronického zapalování / zapalovací jednotka, ukazatele a měřidla, připomenutí na servis a zvukové signály (kromě kontrolek vybití a otevřených dveří)
8	15	Telefon
9	20	Havarijní světla, klakson
10	20	Automatická převodovka řízená elektronicky, systém vícebodového vstřikování / sekvenční vícebodové vstřikování
11	25	Rádio, přehrávač kazet, CD přehrávač, anténa napájení
12	30	Systém elektronického zapalování / zapalovací jednotka
13	7,5	1996-1997: Systém palubní diagnostiky
14	15	Pravé světlo
	10	Pravé světlo (dálkové světlo)
15	15	Levé světlo
	10	Levé světlo (dálkové světlo)
16	10	Pravé světlo (tlumené světlo)
17	10	Levé světlo (tlumené světlo)
18	30	Systém elektronického větrání chladiče
19	–	–

20	40	Zapalování, pojistky „ECU-IG“, „WIPER“, „SMĚROVKA“, „TURN“, „ SEAT HTR“, „CIG“
21	50	Relé vytápění
22	60	Hlavní relé ventilátoru chladiče (strana bodu), elektromagnetické relé trakce (strana bodu), elektromagnetické relé ABS (strana bodu), pojistka „TRAC“
23	100	Relé zadních světel, alternátor (alternátor), pojistky „FOG“, „AM1“, „HEATER“, „DEFOG“, „ABS“, „STOP“, „SRS“, „POWER“
24	50	Relé světlometů, relé denních světel №2, relé startéru (strana bodu)
25	40	Relé motoru ABS (strana bodu), relé motoru trakce (strana bodu)
Relé
R1	Systém denních světel №3
R2	Ventilátor chladiče
R3	Systém denních světel №2
R4	Vytápění
R5	Krátký pin
R6	Spojka kompresoru klimatizace
R7	Startér
R8	Motor ABS
R9	Elektromagnetický ventil ABS
R10	Hlavní ventilátor chladiče
R11	Zapalování (IG2)
R12	Světlomet
R13	Motor trakce
R14	Klakson
R15	EFI
