Schéma pojistek a relé – Lexus GX 460 (J150)

Týká se nových vozidel v letech:

2009, 2010, 2011, 2012, 2013.

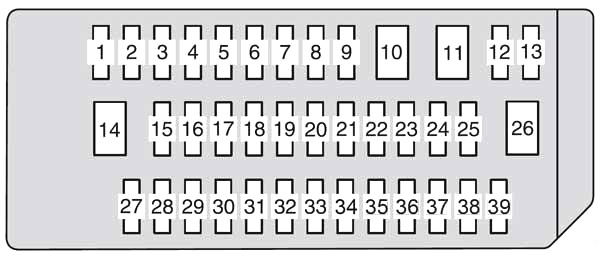

Schéma pojistkové skříňky v kabině

Pojistková skříňka se nachází pod přístrojovou deskou. Odstraňte kryt, abyste získali přístup k pojistkám.



Číslo	Ampéráž [A]	Popis
1	15	U konektoru napájení
2	7,5	Motor zpětného zrcátka, BODY ECU, systém klimatizace, audio systém, navigační systém, systém parkovací asistence, relé rezervy, DSS#2 ECU, směrovka AT, EFI ECU, shift lock ECU, DCM, MAYDAY ECU
3	10	Havarijní světla, audio systém, informační displej, DSS#2 ECU, senzor parkovací asistence
4	10	Tažení
5	20	Systém pneumatického odpružení
6	10	KDSS ECU
7	20	Systém 4WD, uzamčení zadního diferenciálu
8	30	Elektrické přední sedadlo (levé)
9	25	Systém dvojitého zamykání, ovládání oken, BODY ECU
10	–	–
11	30	PSB ECU
12	15	Nastavitelná a teleskopická kontrola
13	15	Přední mlhová světla
14
15	7,5	DLC3
16	7,5	Systém klimatizace
17	7,5	Systém startování
18	25	Elektrické zadní okno (levé)
19	–	–

20	10	Shift lock ECU, VSC ECU, ABS ECU, senzor řízení, senzor náklonu, sekvenční spínač, ECU automatického stěrače, rezervní relé, kontrola náklonu a teleskopické, PSB ECU, DSS#1 ECU, přední radarový senzor, AFS ECU, ECU TLAK PRO PNEUMATIKY, MON ECU
21	7,5	Přední světlomet, zadní světlomet, boční směrovka, indikátor měřidla, světlo přívěsu, ALT, VSC, C/C spínač, SROP LP relé, MGC relé, relé ventilátoru kondenzátoru
22	10	Ohřívač zadního okna, paměť vnějšího zrcátka, spínač vyhřívání/ventilace sedadel, invertorové relé, klimatizační systém, EC zrcátko, ECU karoserie, senzor výfukových plynů, senzor parkovací asistence, navigační systém, DSS#2 ECU, spínač počítadla kilometrů, příslušenství počítadla kilometrů, sklápěcí sedadloECU, O/H IG, čistič světlometů, zadní klimatizační systém, odmrazovač, 4,2palcový displej, modul D, senzor deště, pneumatické odpružení, RR VLV ECU, vyhřívání volantu, LKA, P/ SEDADLO IND
23	–	–
24	20	Vyhřívání a ventilátor sedadel
25	30	Elektrické přední sedadlo (pravé)
26	30	Elektrické okno přední (strana spolujezdce), paměť vnějšího zrcátka
27	10	Elektrické okno
28	25	Elektrické okno přední (strana řidiče)
29	25	Elektrické okno zadní (pravé)
30	–	–
31	25	Otevíratelná střecha
32	30	Stěrače a ostřikovače čelního skla
33	20	Stěrače a ostřikovače čelního skla, stěrače a ostřikovače zadního okna
34	–	–
35	10	Chladnička
36	10	EFI ECU, C/OPN RLY, VSC ECU, ECU airbag, inteligentní systém startování a zapalování, ECU blokování řízení, ECU CAN dveří
37	7,5	Měřič
38	7,5	Spínač nouzových světel, spínač vyhřívání sedadel, spínač 4WD, spínač uzamykání středního diferenciálu, spínač uzamykání zadního diferenciálu, pneumatické odpružení, spínač VSC, spínač vnitřního osvětlení, osvětlení odkládací schránky, kontrolka polohy převodovky, audio systém, navigační systém, spínač posilovače řízení, spínač parkovací asistence, spínač vyrovnávání světlometů, spínač ostřikovače světlometů, spínač sklápěcího sedadla, spínač zpětného zrcátka, spínač ODO/TRIP, P/ SEDADLO IND, SHIFT, COOL BOX, multifunkční displej, klimatizační systém, osvětlení držáku na poháry, dodatečné osvětlení prostoru
39	10	Přední poziční světla, zadní světla, světla registrační značky, EFI ECU, zadní mlhová světla, tažení, přední mlhová světla

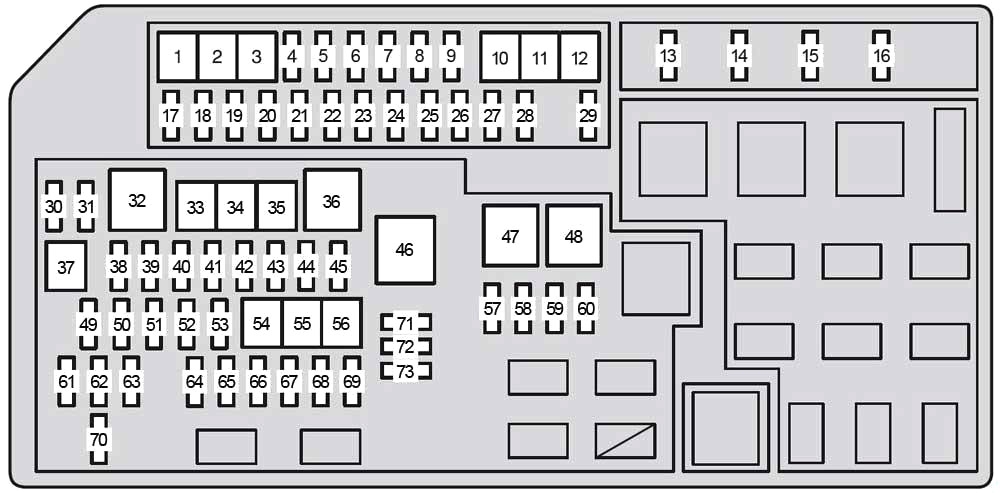

Schéma pojistkové skříňky v motorovém prostoru

Stiskněte výstupky a odstraňte kryt.

Číslo	Ampéráže [A]	Popis
1	40	Systém klimatizace zadní části
2	–	–
3	50	Systém pneumatického odpružení, AIR SUS №2
4	15	Invertor
5	–	–
6	30	Ohřívač zadního skla
7	–	–
8	20	Ohřívač stěračů
9	–	–
10	–	–
11	30	Tažení
12	–	–
13	20	Vstřikovač, zapalování, počítadlo kilometrů
14	10	Klaksón
15	25	EFI ECU, relé ohřívače A/F, relé čerpadla paliva, EFI №2
16	20	A/F SSR
17	–	–
18	10	Otevírání uzávěru paliva
19	20	Ohřívač zadních sedadel
20	30	SEDADLO SKLÁPĚCÍ (levé)
21	30	SEDADLO SKLÁPĚCÍ (pravé)
22	30	Tažení
23	–	–
24	10	Systém klimatizace
25	10	Ohřívání volantu
26	20	Ventilátor kondenzátoru
27	10	Brzdová světla, vysoké brzdové světlo, spínač brzdového světla, relé brzdových světel, VSC ECU, tažení, inteligentní přístupový systém s tlačítkem startování
28	–	–
29	7,5	ECU AIR SUS
30	15	Hlavní světla (pravé)
31	15	Hlavní světla (levé)
32	50	Systém klimatizace
33	30	Stěrače a ostřikovač zadního skla
34	30	Čistič světlometů
35	–	–
36	80	INVERTOR AC

37	30	Motorino di avviamento MTR
38	25	Relé DIM, fari, systém světel během dne
39	7,5	ALT
40	15	Přední světlomet, zadní světlomet, boční indikátor, indikátor měřidla;
41	25	Motor zámku dveří, otvírač oken)
42	10	EFI ECU
43	15	ZKP
44	–	–
45	30	Tažení
46	140	Klimatizace, AIR SUS, čištění světlometů, tažení, sklápěcí sedadla, STOP, zadní sklo – odmrazovač, MIR HTR, CDS FAN, RR FOG, DEICER, ALT CON, MG-CLT, RR SEDADLO HTR, STRG HTR, J/B, RR WIP, RR WSH
47	80	Vstřikovač, zapalování, měřič, EFI, ohřívač A/F, klaksón
48	–	–
49	15	Systém audio, systém navigace, systém zábavy vzadu
50	7,5	Systém startování
51	10	Systém navigace
52	7,5	MAYDAY
53	30	Systém audio
54	50	ABS, VSC
55	30	ABS, VSC
56	50	Vzduchové čerpadlo
57	10	Bezpečnostní klaksón, autonomní siréna, dvojité blokování ECU
58	7,5	inteligentní přístupový systém s tlačítkem startování
59	20	Systém blokování řízení
60	30	Tažení
61	15	Stěrač zadního okna
62	10	Vnitřní osvětlení, osobní osvětlení, osvětlení toalety, osvětlení stropu dveří, osvětlení nohou, osvětlení vnějších nohou, modul stropu
63	10	ECU karoserie, počítadlo kilometrů, Fieater, senzor řízení, bezdrátové dálkové ovládání, paměť polohy SEDADLA, ovládání sklopné a teleskopické, multifunkční displej, inteligentní přístupový systém s tlačítkem startování, sklápěcí sedadlo, chladnička, DSS#2 ECU, spínač řízení, D- spínač modulu, modul ventilace
64	7,5	DSS#1 ECU
65	15	Potkávací světla (pravé), systém vyrovnávání světlometů
66	15	Potkávací světla (levé), systém vyrovnávání světlometů
67	10	Cívka, vstřikovač, zapalování, filtr hluku
68	10	02 SSR, AFM, ACIS VSV, Al COMB, KEY OFF PUMPA, EYP VSV, VENTIL EGR, KANISTR VSV, Al VSV RLY, Al PUMPA HTR RLY
69	7,5	DSS#1 ECU
70	15	Ostřikovač zadního okna
71	–	Náhradní pojistka
72	–	Náhradní pojistka
73	–	Náhradní pojistka

O Lexus GX 460 (J150) (2009-2013)

Lexus GX 460 (J150) je luxusní SUV, které bylo vyráběno v letech 2009 až 2013. Tento model je známý svou robustní konstrukcí a schopností zvládat terénní podmínky, přičemž si zachovává komfort a eleganci typickou pro značku Lexus. Vozidlo je vybaveno výkonným 4,6litrovým V8 motorem, který poskytuje dostatečný výkon pro jízdu na dálnici i v terénu. Interiér je prostorný a luxusně zařízený, s množstvím moderních technologií a bezpečnostních prvků, které zaručují pohodlí a bezpečnost pro všechny pasažéry.

Schéma pojistkové skříňky Lexus GX 460 (J150)

Tato stránka zobrazuje schéma pojistkové skříňky pro Lexus GX 460 (J150), která je nezbytná pro správnou údržbu a opravu elektrických systémů vozidla. V tomto modelu jsou pojistkové skříňky typicky umístěny v motorovém prostoru a v interiéru vozidla, obvykle pod přístrojovou deskou. Diagramy zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnou a efektivní provoz vozidla, proto je důležité mít přehled o její schémě a funkcích.
