Lexus ES 300 (XV10) (1991-1996) – pojistková skříňka
Schéma pojistek a relé – Lexus ES 300 (XV10)
Týká se vozidel vyrobených v letech:
1991, 1992, 1993, 1994, 1995, 1996.
Kabina
- Jednotka senzoru centrálního airbagu
- ECU blokování převodovky
- Relé ovládání stěračů
- Integrační relé
- Pojistková skříňka
- Pojistková skříňka (levý panel)
- Rezistor
- J/B №3
- Jednotka ovládání klimatizace
- Modul ovládání motoru (motor a jednotka ECU elektronické převodovky) A/T
nebo
modul ovládání motoru (ECU motoru) M/T - Pojistková skříňka (za odkládací schránkou)
- Relé denních světlometů (hlavní)
- PPS ECU
- ABS ECU
- ECU alarmu a zámku dveří
- ECU tempomatu
- Pojistková skříňka (pravý panel)
- ECU ventilátoru chlazení
Pojistková skříňka přístrojové desky
Pojistková skříňka se nachází za krytem nalevo od sloupku řízení.

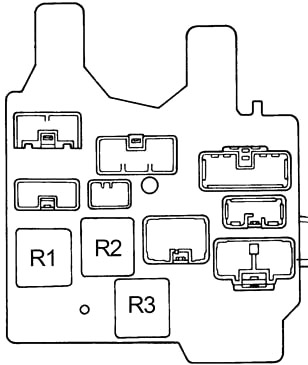

Zadní strana
| Číslo | Ampéráž [A] | Popis |
| 1 | 15 | Systém tempomatu, systém asistence řízení, systém blokování převodovky, systém proti zablokování. Systém airbag SRS, elektrický zámek dveří a systém proti krádeži, anténa napájení, telefon, elektronický systém ventilátoru chlazení |
| 2 | 10 | 1991-1994: Ukazatele a měřidla varovných světel a pískání (kromě varovných světel pro výfuk a otevřené dveře), světla couvání, systém automatické převodovky řízený elektronicky, systém odmrazování zadního okna a zrcadla |
| 15 | 1994-1996: Ukazatele a měřidla, ukazatele připomenutí servisu a varovné pískání (kromě varovných světel pro výfuk a otevřené dveře), světla couvání, automatická převodovka řízená elektronicky, systém odmrazování zadního okna a zrcadla | |
| 3 | 25 | 1991-1994: Brzdová světla, zařízení pro zrušení tempomatu, systém blokování převodovky, systém proti zablokování |
| 20 | 1995-1996: Brzdová světla, zařízení pro zrušení tempomatu, systém blokování převodovky, systém prevence zablokování brzd | |
| 4 | 15 | Vyhřívání sedadel |
| 5 | 20 | Stěrače a ostřikovače čelního skla, čisticí prostředek na světlomety |
| 6 | 7,5 | Aktivuje signální světla |
| 7 | 7,5 | Systém vícenásobného/sekvenčního vstřikování, elektronický systém ventilátoru chlazení, systém airbag SRS |
| 8 | 15 | Rádio, kazetový přehrávač, CD přehrávač, elektrická anténa, elektrická zpětná zrcátka, zapalovač cigaret, systém proti krádeži, systém blokování převodovky, systém airbag SRS, hodiny |
| 9 | 10 | Odmrazovač vnějšího zpětného zrcátka |
| 10 | 15 | Zadní světla, parkovací světla |
| 11 | 7,5 | Systém airbagů SRS, systém proti zablokování, systém denního svícení |
| 12 | – | – |
| 13 | 40 | Systém zapalování |
| 14 | 30 | Elektrická střecha, elektrické ovládání oken |
| 15 | 40 | Ohřívání zadního okna a vnějšího zrcátka |
| Relé | ||
| R1 | Integrační relé | |
| Zadní relé | ||
| R1 | Hlavní relé napájení | |
| R2 | Zadní světla | |
| R3 | Ohřívač | |

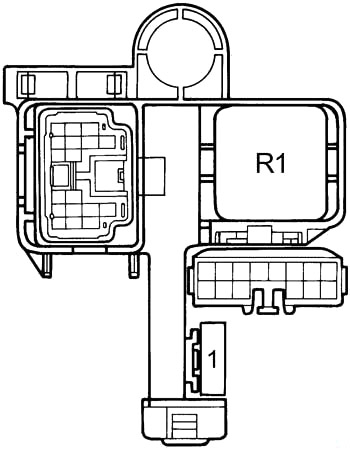

Pojistková skříňka levého panelu
| Číslo | Ampéráž [A] | Popis |
| 1 | 15 | 1991-1994: Mlhová světla |
| 10 | 1994-1996: Systém startování, systém vícenásobného/sekvenčního vstřikování | |
| Relé | ||
| R1 | Mlhová světla nebo směrovky | |

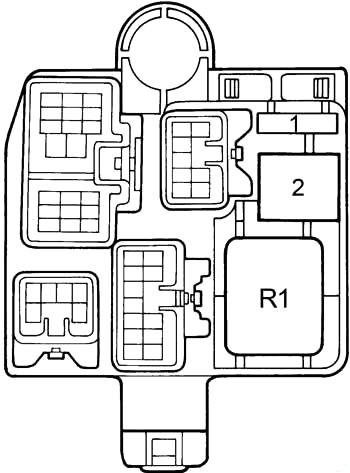

Pojistková skříňka pravého panelu
| Číslo | Ampéráž [A] | Popis |
| 1 | – | – |
| 2 | 40 | Systém řízení prostředí |
| Relé | ||
| R1 | Topení | |
Relé za prostorem odkládací schránky
| Číslo | Relé |
| R1 | Zadní mlhová světla
nebo startovací motorek |
| R2 | Relé pro otevření obvodu |
| R3 | Aktivuje směrovku |

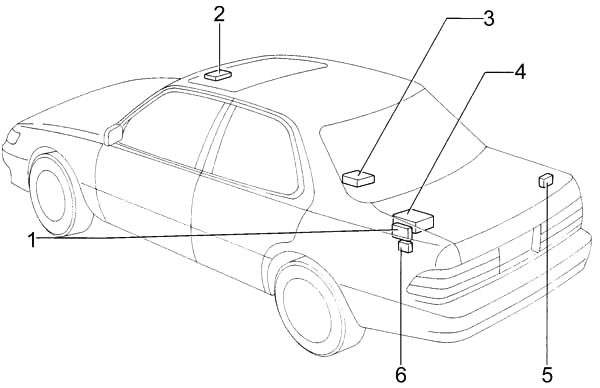

- ECU zámku dveří bezdrátově
- Relé ovládání otevírací střechy
- Stereo zesilovač pro komponenty
- Automatický měnič kazet
- Relé ovládání automatické antény
- Senzor poruchy světla

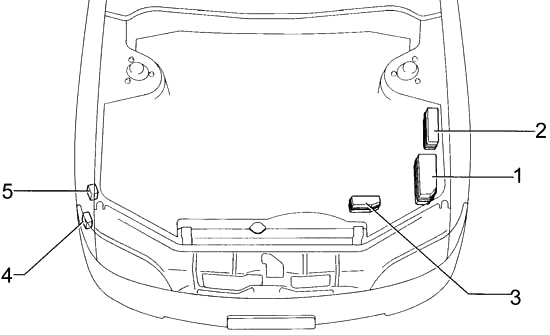

Motorový prostor
- Pojistková skříňka
- Dodatečná pojistková skříňka
- Dodatečná pojistková skříňka (s DRL)
- Relé ABS
- Relé čištění světlometů
Pojistková skříňka v motorovém prostoru

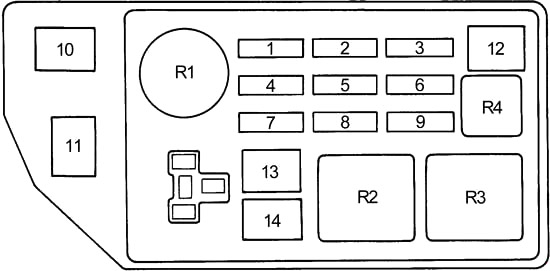

Schéma 1991-1994
| Číslo | Ampéráž [A] | Popis |
| 1 | 10 | Systém startování, systém elektronického vstřikování |
| 2 | 7,5 | Systém nabíjení |
| 3 | 15 | Systém elektronického vstřikování |
| 4 | 15 | Pravý světlomet |
| 15 | Pravý světlomet (směrový světlomet) | |
| 5 | 20 | Rádio, kazetový přehrávač, CD přehrávač, anténa napájení, vnitřní osvětlení, osobní osvětlení, osvětlení stropu ve dveřích, osvětlení spínače zapalování, osvětlení zavazadlového prostoru, elektronický systém otevíratelné střechy, osvětlení přístrojové desky, zámek dveří a systém proti krádeži, blokování přes systém dálkového ovládání bezdrátově |
| 6 | 15 | Havarijní světla, klakson |
| 7 | 15 | Levý světlomet |
| 15 | Levý světlomet (směrový světlomet) | |
| 8 | – | – |
| 9 | 30 | Systém startování, systém elektronického vstřikování |
| 10 | 100 | Systém nabíjení |
| 11 | 60 | Systém prevence zablokování kol |
| 12 | 30 | Systém startování |
| 13 | – | – |
| 14 | – | – |
| Relé | ||
| R1 | Řídicí jednotka motoru (hlavní EFI) | |
| R2 | – | |
| R3 | Světlomet | |
| R4 | Klakson | |

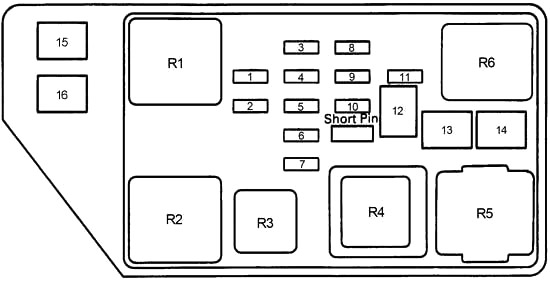

Schéma 1994-1996
| Číslo | Ampéráž [A] | Popis |
| 1 | 15 | Systém vícenásobného/sekvenčního vstřikování |
| 2 | 10 | Klakson |
| 3 | 7,5 | Systém diagnostiky na palubě |
| 4 | 10 | Havarijní světla |
| 5 | 20 | Rádio, kazetový přehrávač, CD přehrávač, anténa napájení, vnitřní osvětlení, osobní osvětlení, osvětlení stropu ve dveřích, osvětlení spínače zapalování, osvětlení zavazadlového prostoru, elektronický systém střešního okna, osvětlení přístrojové desky, zámek dveří a systém proti krádeži, blokování přes systém dálkového ovládání bezdrátově |
| 6 | 15 | Levý světlomet |
| 15 | Levý světlomet (světlomet s tlumeným světlem) | |
| 7 | 15 | Pravý světlomet |
| 15 | Pravý světlomet (světlomet s tlumeným světlem) | |
| 8 | 7,5 | Systém nabíjení |
| 9 | 30 | Systém elektronického zapalování/zapalovač, systém vícenásobného/sekvenčního vstřikování |
| 10 | 15 | Systém airbagů SRS, systém proti zablokování, systém denních světel |
| 11 | 15 | Telefon |
| 12 | 40 | Světlomet, systém startování |
| 13 | 30 | Elektrické chladiče |
| 14 | 30 | Elektrické chladiče |
| 15 | 100 | Systém nabíjení |
| 16 | 60 | Systém prevence zablokování kol |
| Relé | ||
| R1 | Hlavní relé EFI | |
| R2 | Startovací motorek | |
| R3 | Klakson | |
| R4 | Světlomet | |
| R5 | Ventilátor chladiče | |
| R6 | Hlavní relé motoru | |

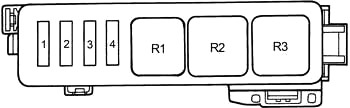

Pojistkové skříňky dodatečné
| Číslo | Ampéráž [A] | Popis |
| 1 | 15 | Levý světlomet (světlomet s tlumeným světlem) |
| 2 | 15 | Pravý světlomet (světlomet s tlumeným světlem) |
| 3 | 15 | 1991-1994: Telefon |
| 15 | 1994: Mlhová světla | |
| 20 | 1995-1996: Mlhová světla | |
| 4 | 20 | Rádio, kazetový přehrávač, CD přehrávač, anténa napájení |
| Relé | ||
| R1 | – | |
| R2 | Magnetická spojka klimatizace | |
| R3 | Relé denních světlometů č. 2 | |
| Číslo | Ampéráž [A] | Popis |
| 1 | 7,5 | 1991-1994: Denní světla |
| 5 | 1995-1996: Denní světla | |
| Relé | ||
| R1 | Relé denních světlometů 4 | |
| R2 | Relé denních světlometů 3 | |
O Lexus ES 300 (XV10) (1991-1996)
Lexus ES 300 (XV10) byl populární model střední třídy, který se vyráběl v letech 1991 až 1996. Tento model byl známý svou spolehlivostí a komfortem, který nabízel. Pod kapotou se nejčastěji nacházel 3.0-litrový V6 motor, který poskytoval dostatečný výkon pro pohodlnou jízdu. Lexus ES 300 byl vybaven automatickou převodovkou a nabízel množství luxusních prvků, jako jsou kožené sedačky, klimatizace a kvalitní zvukový systém. Tento model si získal oblibu mezi řidiči, kteří hledali spolehlivé a pohodlné vozidlo pro každodenní použití.
Schéma pojistkové skříňky Lexus ES 300 (XV10)
Tato stránka zobrazuje schéma pojistkové skříňky pro Lexus ES 300 (XV10), která je nezbytná pro správnou údržbu elektrického systému vozidla. Pojistková skříňka se v tomto modelu nachází typicky pod přístrojovou deskou na straně řidiče a také v motorovém prostoru. Na schématu jsou zobrazeny čísla pojistek, jejich ampéráž a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění bezpečného a spolehlivého provozu vozidla.
