Schéma pojistek a relé – Lexus ES 300 (XV20)

Vztahuje se na vozidla vyrobená v letech:

1996, 1997, 1998, 1999, 2000, 2001.

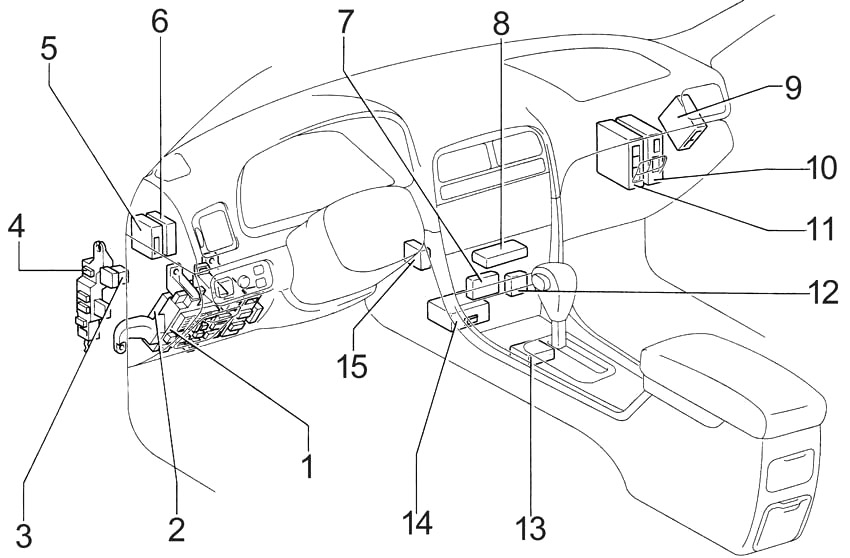

Kabina

1. Pojistková skříňka
2. Integrační relé
3. Relé směrových světel
4. Relé předních mlhových světel
5. ECU tempomatu
6. ECU řízení tlumiče
7. ECU proti krádeži
8. Jednotka řízení klimatizace
9. ECU ABS nebo ABS a ECU trakce
10. Stereo zesilovač
11. Modul řízení motoru
12. ECU centrálního zamykání bez klíče
13. ECU řízení blokování převodovky
14. Jednotka senzoru airbagu
15. Relé denních světel

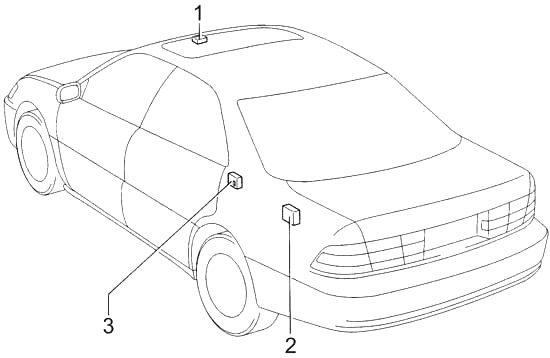

1. Ovladač otevíracího střešního okna a relé
2. Telefon vysílač-přijímač a relé reproduktoru
3. Senzor poruchy světla

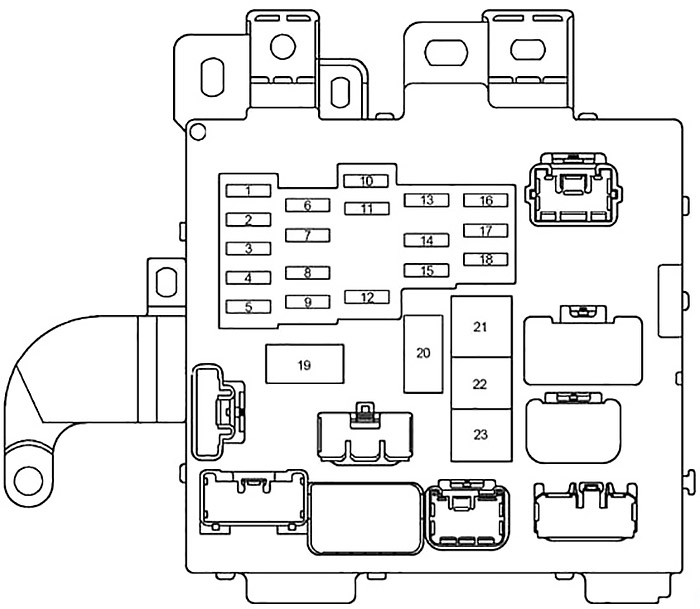

Schéma pojistkové skříňky v kabině

Pojistková skříňka se nachází za krytem nalevo od sloupku řízení.

Zadní strana

Číslo	Ampéráž [A]	Popis
1	20	Systém vyhřívání sedadel
2	10	Systém klimatizace
3	10	Indikátory a měření, indikátory připomenutí servisu a zvukové signály, světlo couvání, osvětlení stropu ve dveřích, vyhřívání sedadel, systém ovládání oken elektricky
4	20	1996-1998: Stěrače a ostřikovače čelního skla
	25	1999-2001: Stěrače a ostřikovače čelního skla
5	10	Odpařovač vnějšího zrcátka
6	15	Systém tempomatu, systém proti zablokování, systém zamykání převodovky, anténa brzdového asistenta, systém proti krádeži, elektronické modulované odpružení, dálkové ovládání bezdrátové
7	5	Systém airbag SRS, vstřikování paliva Multiport
8	15	Brzdová světla, vysoké brzdové světlo, tempomat, elektronické modulované odpružení, systém proti zablokování, systém zamykání převodovky, systém napájení sedadel, vícenásobné vstřikování paliva
9	10	Zadní světlo, boční obrysová světla, osvětlení registrační značky
10	15	Napájecí zásuvka
11	7,5	Systém palubní diagnostiky
12	15	Mlhovky
13	5	Systém startování

14	25	Osvětlení stropu ve dveřích, systém proti krádeži, systém zamykání dveří s napájením, otvírač zavazadlového prostoru, otvírač víka nádrže
15	7,5	Osvětlení přístrojové desky, osvětlení odkládací schránky
16	7,5	Havarijní světla, směrovky
17	7,5	Audio systém
18	15	Zapalovač cigaret, hodiny, systém airbagů SRS, systém proti krádeži
19	–	Filtr hluku
20	–	Filtr hluku
21	40	Odmlžovač zadního okna, odmlžovač vnějšího zrcátka
22	30	Elektrické okno, elektronicky otevíratelná střecha, systém napájení sedadel
23	40	Elektrické okno, elektronicky otevíratelná střecha, systém napájení sedadel

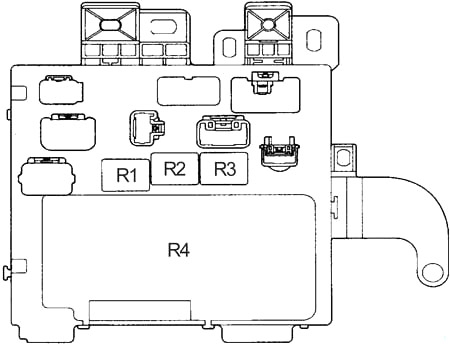

Relé (zadní část)
R1	Napájení
R2	Odmlžovač
R3	Zadní světla
R4	Integrační relé

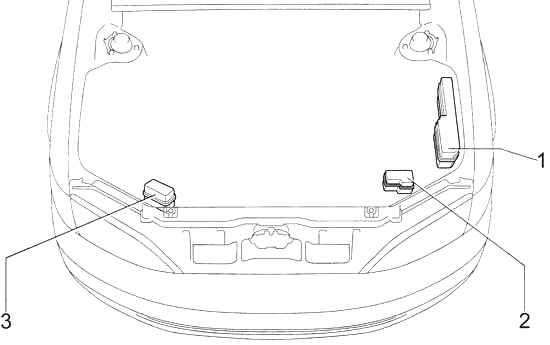

Motorový prostor

1. Pojistková skříňka
2. Dodatečná pojistková skříňka (levá)
3. Dodatečná pojistková skříňka (pravá)

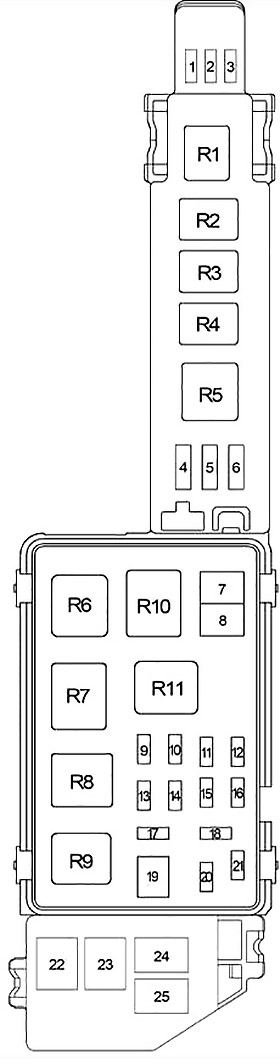

Schéma pojistkové skříňky v motorovém prostoru

Číslo	Ampéráž [A]	Popis
1	25	1999-2001: Senzor poměru vzduch-palivo
2	–	–
3	10	Žádný obvod
4	10	Pojistka rezervy
5	15	Pojistka rezervy
6	30	Pojistka rezervy
7	30	Systém klimatizace
8	30	Elektrické ventilátory chlazení
9	5	Systém nabíjení
10	15	1996-1998: Pravé světlo (světlomet s tlumeným světlem)
	20	1999-2001: Pravé světlo (světlomet s tlumeným světlem)
11	15	Vícenásobné vstřikování paliva
12	10	Systém proti krádeži
13	10	1996-1998: Nouzová světla, směrovky
	15	1999-2001: Nouzová světla, směrovky
14	30	Systém startování
15	5	Telefon
16	15	1996-1998: Levé světlo (světlomet s tlumeným světlem)
	20	1999-2001: Levé světlo

17	20	Audio systém
18	–	–
19	40	Světlomet, systém startování
20	7,5	Systém proti krádeži, hodiny, osvětlení dveří, vnitřní osvětlení, osvětlení spínače zapalování, osvětlení prázdného prostoru, systém dálkového ovládání bezdrátově
21	10	Systém tempomatu, systém klimatizace, systém napájení sedadel
22	100	Systém nabíjení
23	–	–
24	50	Klimatizace, topení sedadel
25	30	Žádný obvod
Relé
R1	Magnetická spojka (A/C)
R2	Relé pro otevření obvodu (C/OPN)
R3	Elektrický chladicí ventilátor (č.2)
R4	Elektrický chladicí ventilátor (č.3)
R5	Systém klimatizace (topení)
R6	Hlavní motor)
R7	EFI
R8	Světlomet
R9	Motorek startování
R10	Klaksón
R11	Elektrický chladicí ventilátor (č.1)

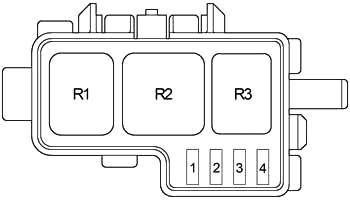

Pojistková skříňka přídavná (levá)

Číslo	Ampéráž [A]	Popis
1	20	Žádný obvod
2	5	Systém denního svícení
3	10	1996-1998: Levý reflektor (světlomet s tlumeným světlem)
	15	1999-2001:
		s výbojkovým reflektorem: Levý reflektor (světlomet s tlumeným světlem)
	10	bez výbojkového reflektoru: Levý reflektor (světlomet s tlumeným světlem)
4	10	1996-1998: Pravý reflektor (světlomet s tlumeným světlem)
	15	1999-2001:
		s výbojkovým reflektorem: Pravý reflektor (světlomet s tlumeným světlem)
	10	bez výbojkového reflektoru: Pravý reflektor (světlomet s tlumeným světlem)
Relé
R1	Systém denního svícení č. 2
R2	Systém denního svícení č. 4
R3	Systém denního svícení č. 3

Pojistková skříňka přídavná (pravá)

Číslo	Ampéráž [A]	Popis
1	60	Systém prevence zablokování kol
Relé
R1	Motor ABS
R2	ABS SOL
