Schéma pojistek a relé – Lexus SC 300

Vztahuje se na nová vozidla v letech:

1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.

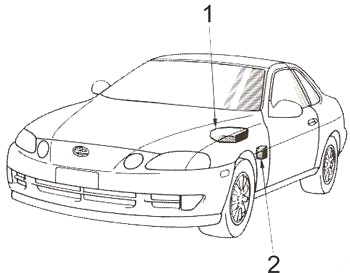

Poloha pojistkové skříňky

1. Motorový prostor
2. Boční panel na straně řidiče

Schéma pojistkové skříňky v kabině

Číslo	Ampéráže [A]	Popis
1	7,5	Systém nabíjení
2	10	Systém klimatizace, odmrazovač zadního okna
3	20	Stěrače a ostřikovač skla předního okna
4	7,5	Systém startování, tempomat, systém vstřikování vícebodový/sekvenční, osvětlení přístrojové desky
5	7,5	Kontrolka vybití, systém vstřikování vícebodový/sekvenční, systém airbagů SRS
6	7,5	Osvětlení panelu přístrojů, osvětlení odkládací schránky
7	10	Odmrazovač vnějšího zrcátka
8	20	1991-1994: Směrovky, obratová světla
	7,5	1995-2000: Zapalovač směrovek
9	15	Brzdová světla, systém deaktivace tempomatu

10	15	Zapalovač, systém proti krádeži, systém blokování převodovky, systém airbag SRS, osvětlení přístrojové desky
11	7,5	Rádio, rekordér, CD přehrávač, napájená anténa, elektricky ovládaná zrcátka
12	15	Zadní světla, světla na poloze, boční obrysová světla, světla evidenčního čísla
13	15	Tempomat, posilovač řízení, systém blokování převodovky, systém proti zablokování, systém airbag SRS, systém asistence při zamykání dveří, systém přednastaveného řízení, kontrola trakce, elektronické chlazení s hydraulickým ovládáním, systém kontroly sedadla pro cestujícího
14	10	Indikátory a počítadla, připomínky na servis a zvukové signály (kromě varovných signálů o vybití a otevřených dveřích), couvací světla, elektronicky řízený automatický převodový systém, systém přetížení automatické převodovky, projektor
15	15	Systém airbag SRS, elektricky ovládaná zrcátka
16	7,5	1996-2000: Systém palubní diagnostiky
17	15	1995-2000: Mlhová světla
18	15	vyhřívání sedadel
19	30	Přednastavená kontrola, elektronicky otevíratelná střecha, elektricky ovládaná okna, systém proti krádeži.
20	40	Systém startování
21	30	Systém proti krádeži, systém kontroly sedadel, systém kontroly otvírače paliva, systém blokování dveří.

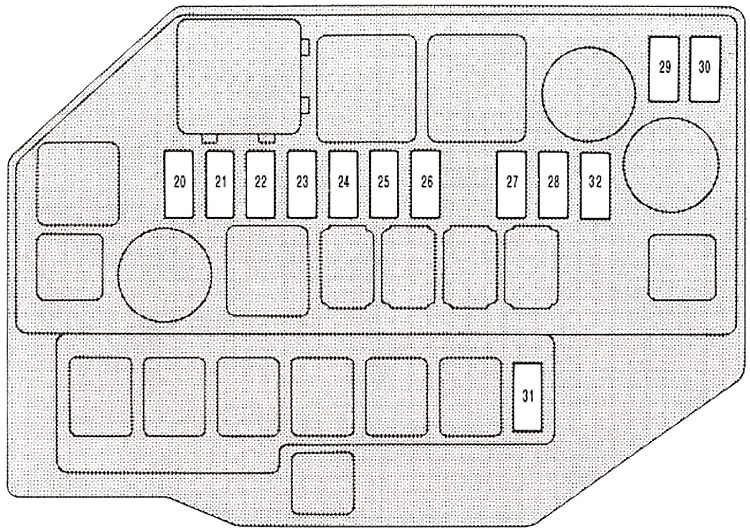

Schéma pojistkové skříňky v motorovém prostoru

Číslo	Ampéráže [A]	Popis
20	10	Osvětlení interiéru, osobní osvětlení, světla na přivítání ve dveřích, kontrolka startování, kontrolka otevřených dveří, osvětlení zavazadlového prostoru, elektronický systém otevírací střechy, systém upozornění na bezpečnostní pásy, tempomat, systém klimatizace, vnitřní zrcátko, systém zamykání dveří a alarm, osvětlení nohou, elektrické zrcátko, zamykání prostřednictvím systému dálkového ovládání, systém ovládání sedadla pro cestujícího
21	30	Systém vstřikování multipoint/sekvenční
22	25	1991-1994: Nouzová světla, klakson
	15	1995-2000: Nouzová světla, klakson
23	20	Rádio, kazetový přehrávač, CD přehrávač, napájená anténa
24	15	Telefon
25	7,5	Systém nabíjení
26	7,5	1991-1998: Systém kontroly trakce
	15	1999-2000: Systém kontroly trakce
27	15	Pravý světlomet (dálkové světlo)
28	15	Levý světlomet (dálkové světlo)
29	15	Pravý světlomet (tlumené světlo)
30	15	Levý světlomet (tlumené světlo)
31	30	Systém startování
32	7,5	Systém denního svícení

O Lexus SC 300 (1991-2000)

Lexus SC 300, vyráběný v letech 1991 až 2000, je elegantní kupé, které kombinuje luxus s výkonem. Tento model je známý svým hladkým designem a pohodlným interiérem, který nabízí vysokou úroveň komfortu pro řidiče i pasažéry. Pod kapotou se nachází šestiválcový motor o objemu 3,0 litru, který poskytuje dostatečný výkon pro dynamickou jízdu. Lexus SC 300 je oceňován pro svou spolehlivost a precizní zpracování, což z něj činí oblíbenou volbu mezi milovníky luxusních aut z 90. let.

Schéma pojistkové skříňky Lexus SC 300

Tato stránka zobrazuje schéma pojistkové skříňky pro Lexus SC 300, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu jsou pojistkové skříňky typicky umístěny pod kapotou a v interiéru vozidla, často v blízkosti řidičových dveří. Schémata obsahují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických obvodů v autě.
