Lexus RX 350 (AL10) (2010-2015) – pojistková skříňka
Schéma pojistek a relé – Lexus RX 350 (AL10)
Týká se nových vozidel v letech:
2010, 2011, 2012, 2013, 2014, 2015.

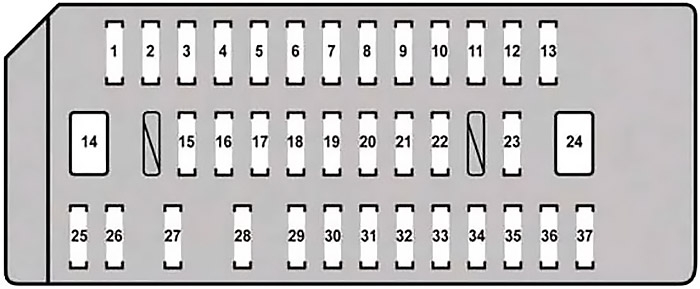

Schéma pojistkové skříňky v kabině
Pojistková skříňka se nachází pod přístrojovou deskou vlevo. Pro přístup odstraňte kryt.
| Číslo | Ampéráž [A] | Popis |
| 1 | 15 | Napájecí pojistka |
| 2 | 10 | Navigační systém, vnější zpětné zrcátko (2010-2012), multiplexní komunikační systém, multifunkční displej, head-up displej, klimatizační systém (2013-2015), audio systém (2013-2015) |
| 3 | 15 | Napájecí pojistka |
| 4 | 7,5 | Audio systém, elektrická zásuvka (2010-2012), navigační systém (2013-2015) |
| 5 | 10 | Výstražná světla, navigační systém, head-up displej, klimatizační systém (2013-2015), nabíjecí systém (2013-2015) |
| 6 | 10 | Vnější zpětné zrcátko, stěrače a ostřikovače čelního skla, vyhřívání sedadel, systém startování, elektrická zásuvka, otevírací střecha, automatická světla (2010-2012), klimatizační systém (2013-2015) |
| 7 | 10 | Multiplexní komunikační systém, elektrický posilovač řízení, systém kontroly blokování převodovky, sklopné a teleskopické řízení, systém startování, automatická převodovka, motoricky ovládané zadní dveře, systém varování tlaku pneumatik, systém kontroly stability vozidla (2013-2015), systém předkolizní ochrany (2013-2015) |
| 8 | 30 | Otevírací střecha |
| 9 | 7,5 | Otevírání palivové nádrže |
| 10 | 30 | Předkolizní bezpečnostní pás |
| 11 | 30 | Sklopné a teleskopické řízení |
| 12 | 10 | Napájecí systém zamykání dveří |
| 13 | 15 | 2010-2012: Přední denní světla |
| 7,5 | 2013-2015: Přední denní světla | |
| 14 | 30 | Elektrické sedadlo (levá strana) |
| 15 | 7,5 | Systém AWD |
| 16 | 20 | 2013-2015: Napájecí pojistka |
| 17 | 7,5 | – |
| 18 | 25 | Multiplexní komunikační systém, napájecí systém zamykání dveří (2013-2015), motoricky ovládané zadní dveře (2013-2015) |
| 19 | 10 | 2010-2012: Klimatizační systém |
| 10 | 2013-2015: Elektrický posilovač řízení |
| 20 | 10 | 2010-2012: Klimatizační systém, systém vícebodového/sekvenčního vstřikování, systém airbag SRS, multifunkční displej |
| 2013-2015: Intuitivní parkovací asistent, systém AWD, předkolizní bezpečnostní pás | ||
| 21 | 10 | 2010-2012: Osvětlení spínačů, navigační systém, systém kontroly výšky, čistič světlometů, odmrazovač stěračů, vyhřívaná sedadla, elektrické zadní dveře, audio systém, multifunkční displej, klimatizační systém |
| 2013-2015: Osvětlení spínačů, navigační systém, audio systém, multifunkční displej, klimatizační systém, automatický multiplexní komunikační systém, systém přenosu | ||
| 22 | 10 | Parkovací světla, boční světla, zadní světla, světla registrační značky, přední mlhová světla, tažné zařízení |
| 23 | 20 | 2010-2012: Elektronicky modulovaný systém pneumatického odpružení |
| 24 | 30 | Elektrické sedadlo (pravá strana) |
| 25 | 7,5 | Palubní diagnostika |
| 26 | 25 | Přední elektrické okno (pravá strana), vnější zrcátko (2013-2015) |
| 27 | 25 | Zadní elektrické okno (pravá strana) |
| 28 | 25 | Přední elektrické okno (levá strana), vnější zrcátko (2013-2015) |
| 29 | 25 | Zadní elektrické okno (levá strana) |
| 30 | 25 | Stěrače a ostřikovače čelního skla |
| 31 | 15 | Stěrače a ostřikovače čelního skla |
| 32 | 20 | Stěrače a ostřikovače čelního skla |
| 33 | 30 | Stěrače a ostřikovače čelního skla |
| 34 | 10 | 2010-2012: Systém startování, senzor intuitivního parkovacího asistenta, systém AWD |
| 2013-2015: Systém vícebodového/sekvenčního vstřikování, systém klasifikace předních cestujících, systém airbag SRS, brzdová světla, elektronická převodovka, systém uzamčení řízení | ||
| 35 | 7,5 | 2010-2012: Systém startování |
| 2013-2015: Ukazatele a přístroje | ||
| 36 | 15 | Vyhřívání sedadla (pravá strana) |
| 37 | 15 | Vyhřívání sedadla (levá strana) |

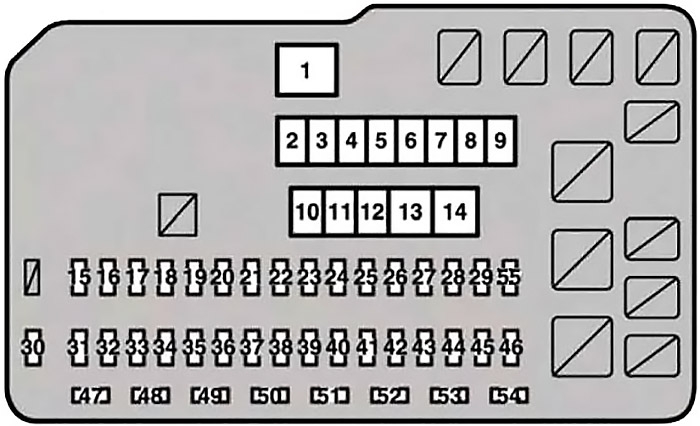

Schéma pojistkové skříňky v motorovém prostoru
Stiskněte jazýček a odstraňte kryt.
| Číslo | Ampéráž [A] | Popis |
| 1 | 80 | Elektrické chladicí ventilátory |
| 2 | 50 | Ohřívač zadního okna |
| 3 | 50 | 2010-2012: Elektronicky modulovaný systém pneumatického odpružení |
| 4 | 50 | Klimatizační systém |
| 5 | 30 | – |
| 6 | 40 | – |
| 7 | 30 | 2010-2012: Systém proti zablokování |
| 2013-2015: Kontrola stability vozidla | ||
| 8 | 30 | Čistič světlometů |
| 9 | 30 | Systém napájení zadních dveří |
| 10 | 30 | Systém startování |
| 11 | 50 | 2010-2012: Systém denního svícení, A/F, H-LPRHHI.H-LP LH LO, H-LP RH LO, H-LP LH HI, KLAKSON, S-KLAKSON, systém multiplexní komunikace, systém vícebodového/sekvenčního vstřikování |
| 2013-2015: A/F, H-LP RH HI, H-LP LH LO, H-LP RH LO, H-LP LH HI, KLAKSON, S-KLAKSON | ||
| 12 | 50 | 2010-2012: Systém proti zablokování |
| 2013-2015: Kontrola stability vozidla | ||
| 13 | 60 | Elektrický posilovač řízení |
| 14 | 140 | 2010-2012: FUEL OPN, DR LOCK, OBD, RR FOG, S/ROOF, 4WD, INVERTER, ECU IG1 č. 1, ECU IG1 č. 2, PANEL, INDICATOR č. 1 |
| 2013-2015: IG1 MAIN, HOLING BATT, DEICER, HOLING, STOP, RDI FAN č. 1, FILTRO, RR DEF, AIR SUS, RISCALDATORE, ABS č. 2, H-LP CLN, PBD, ECU-IG1 č. 1, ECU-IG1 č. 3, INDICATOR č. 1, ECU-IG1 č. 2, EPS, FR WIP, RR WIP, FR WASH, RR WASH, RH S-HTR, LH S-HTR, CODA, PANEL, D/L ALT B, FR FOG, FR DOOR, FL DOOR, RR DOOR, RL DOOR, PSB, P- sedadlo LH, P- sedadlo RH, TI&TE, FUEL OPN, DR LOCK, OBD, RR FOG, S/ROOF, 4WD, INVERTER, ECU-ACC, P/POINT, CIG, RADIO č. 2 | ||
| 15 | 30 | Audio systém |
| 16 | 30 | 2010-2012: Systém vícebodového/sekvenčního vstřikování, EFI č. 1, EFI č. 2 |
| 2013-2015: Systém vícebodového/sekvenčního vstřikování, elektronická převodovka, EFI č. 1, EFI č. 2, F/PMP | ||
| 17 | 30 | Audio systém |
| 18 | 30 | 2010-2012: Systém startování, IGN, INDICATOR č. 2, ECU IG č. 2 |
| 2013-2015: IGN, INDICATOR č. 2, ECU IG 2 | ||
| 19 | 25 | Systém napájení dveří |
| 20 | 20 | Systém startování |
| 21 | 15 | 2010-2012: Osvětlení přístrojů a ukazatelů, osvětlení palubní desky, navigační systém, audio systém, systém zábavy pro zadní sedadla |
| 2013-2015: Ukazatele a přístroje, navigační systém, audio systém | ||
| 22 | 15 | Výstražné ukazatele |
| 23 | 10 | Systém vícebodového/sekvenčního vstřikování |
| 24 | 10 | Audio systém, navigační systém (2013-2015) |
| 25 | 7,5 | Systém startování |
| 26 | 7,5 | 2010-2012: Klimatizační systém, systém klasifikace předních pasažérů, systém startování |
| 2013-2015: Klimatizační systém, systém klasifikace předních pasažérů, audio systém, systém kontroly stability vozidla, elektrická okna | ||
| 27 | 7,5 | 2013-2015: MAYDAY/TEL |
| 28 | 7,5 | 2013-2015: IMMOBI |
| 29 | 7,5 | Systém nabíjení |
| 30 | 10 | 2010-2012: Systém startování, systém vícebodového/sekvenčního vstřikování |
| 2013-2015: Systém vícebodového/sekvenčního vstřikování | ||
| 31 | 10 | Osvětlení zrcátka na pohodlí, osvětlení zavazadlového prostoru, vnitřní osvětlení, osobní osvětlení, osvětlení stropu ve dveřích (2013-2015), osvětlení prostoru nohou (2013-2015), osvětlení prahu (2013-2015) |
| 32 | 7,5 | 2010-2012: Vnitřní osvětlení, osobní osvětlení, ovládání sklonu a teleskopické, multiplexní komunikační systém, ukazatele a přístroje, elektrická okna, systém paměti polohy řidiče, elektrická sedadla, elektrické zadní dveře, head-up displej, systém startování, systém elektrického zamykání |
| 10 | 2013-2015: Ovládání sklonu a teleskopické, multiplexní komunikační systém, ukazatele a přístroje, paměť polohy sezení, elektrická sedadla, elektrické zadní dveře, head-up displej, systém startování, vnější zrcátko, senzor kontroly, mechanismus otevírání garážových vrat | |
| 33 | 10 | Systém vícebodového/sekvenčního vstřikování, elektronická převodovka (2013-2015) |
| 34 | 7,5 | 2010-2012: Stěrače a ostřikovače čelního skla |
| 2013-2015: Tempomat | ||
| 35 | 7,5 | 2010-2012: Systém adaptivního předního osvětlení |
| 10 | 2013-2015: Klimatizační systém, vyhřívání zadního okna, kontrola stability vozidla, elektrické chladicí ventilátory | |
| 36 | 7,5 | Světla zapnutí |
| 37 | 7,5 | 2010-2012: Klimatizační systém, systém AWD |
| 2013-2015: Klimatizační systém | ||
| 38 | 10 | 2010-2012: Systém adaptivního předního osvětlení, čistič světlometů, chladicí ventilátor, tempomat, systém pneumatického odpružení řízeného elektronicky, kontrola stability vozidla, integrované dynamické řízení vozidla |
| 2013-2015: Čištění světlometů, tempomat, kontrola stability vozidla, klimatizační systém, monitor mrtvého úhlu | ||
| 39 | 10 | Systém vícebodového/sekvenčního vstřikování |
| 40 | 15 | Systém vícebodového/sekvenčního vstřikování |
| 41 | 25 | Stěrače a ostřikovače čelního skla |
| 42 | 7,5 | 2010-2012: Kontrola stability vozidla, integrované dynamické řízení vozidla, světlo stopu namontované nahoře |
| 2013-2015: Kontrola stability vozidla, integrované dynamické řízení vozidla, světla stop, elektronická převodovka, systém vícebodového/sekvenčního vstřikování, systém kontroly zámku převodovky, systém startování | ||
| 43 | 20 | Baterie přívěsu |
| 44 | 30 | Světla přívěsu |
| 45 | 10 | 2010-2012: Kondenzátor |
| 46 | 30 | 2010-2012: ECU IG1, BK/UPLP, OHŘÍVAČ №2, AFS |
| 2013-2015: ECU-IG1 №6, BK/UP LP, ECU IG1 №5, ECU-IG1 №4 | ||
| 47 | 15 | Pravý světlomet (světlomet s nízkým světlem) |
| 48 | 15 | Levý světlomet (světlomet s nízkým světlem) |
| 49 | 10 | 2010-2012: Světlomet výfuku |
| 50 | 15 | Pravý světlomet (světlomet s nízkým světlem) |
| 51 | 15 | Levý světlomet (světlomet s nízkým světlem) |
| 52 | 10 | Klaksón |
| 53 | 20 | Systém vícebodového/sekvenčního vstřikování |
| 54 | 7,5 | Bezpečnostní klaksón |
| 55 | 7,5 | Systém denního svícení |
O Lexus RX 350 (AL10) (2010-2015)
Lexus RX 350 (AL10) je luxusní SUV, které bylo vyráběno v letech 2010 až 2015. Tento model je známý svým elegantním designem, pohodlným interiérem a spolehlivým výkonem. Pod kapotou se nachází 3,5litrový V6 motor, který poskytuje dostatečný výkon pro každodenní jízdu i delší cesty. RX 350 nabízí pohon předních nebo všech čtyř kol, což zaručuje skvělou trakci v různých jízdních podmínkách. Vozidlo je vybaveno moderními technologiemi a bezpečnostními prvky, které zvyšují komfort a bezpečnost cestujících.
Schéma pojistkové skříňky Lexus RX 350 (AL10)
Tato stránka zobrazuje schéma pojistkové skříňky pro Lexus RX 350 (AL10), která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro ochranu elektrických obvodů vozidla, a proto je důležité mít přehled o jejím uspořádání a funkcích.
