Schéma pojistek a relé – Lexus ES 350

Týká se vozidel vyrobených v letech:

2012, 2013, 2014, 2015.

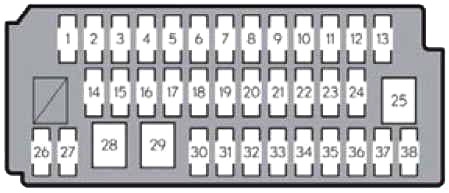

Pojistková skříňka v kabině

Panel pojistek se nachází pod levou stranou přístrojové desky. Odstraňte kryt, abyste získali přístup k pojistkám.



Číslo	Ampéráž [A]	Popis
1	10	ECU hlavního těla, audio systém, systém blokování převodovky, modul řízení vnějších zrcátek, měnič napětí, přední stěrače, vyhřívaný volant, multifunkční displej, audio displej, intuitivní parkovací asistent, systém varování tlaku pneumatik, otevírací střecha, vnitřní antireflexní čalounění zpětného zrcátka, senzor deště, zadní sluneční clona, bezdrátový systém zamykání dveří, otevírání a zavírání zavazadlového prostoru ECU
2	10	Elektrický chladicí ventilátor, odmrazovač předního stěrače, VSC, ABS, nabíjecí systém, senzor řízení, elektronická převodovka, elektrický posilovač řízení, ECU brány, elektricky sklopný a teleskopický sloupek řízení
3	5	Hodiny
4	15	Světla polohy, boční obrysová světla, osvětlení registrační značky
5	20	Elektrické okno, ovládání vnějšího zrcátka ECU
6	20	Napájení okna
7	20	Elektrické okno, ovládání vnějšího zrcátka ECU
8	20	Napájení okna
9	7,5	Systém automatického vyrovnávání světlometů
10	10	Ostřikovač světlometů
11	7,5	Systém klimatizace, PTC ohřívač, manometry a měřicí přístroje, vyhřívače sedadel a ventilátory
12	25	Stěrače
13	7,5	Systém vícebodového vstřikování paliva, systém sekvenčního vícebodového vstřikování, elektronická převodovka, audio systém, navigační systém, couvací světla
14	10	Otevírání uzávěru nádrže na palivo
15	10	Elektrický posilovač řízení
16	15	Napájecí zásuvka
17	5	Audio systém, Remote Touch, displej více informací, audio displej, navigační systém
18	10	vyhřívače sedadel a ventilátory

19	10	vyhřívání sedadel a ventilátory
20	7,5	Systém diagnostiky na palubě
21	10	Hlavní spínač okna, systém klimatizace, inteligentní přístup se spínačem pro startování, systém upozornění na tlak v pneumatikách, zadní sluneční clona
22	10	Vyhřívaný volant
23	25	Otevření zavazadlového prostoru napájeno a blíže k ECU
24	7,5	Systém správy výkonu, systém vícebodového vstřikování paliva, systém sekvenčního vícebodového vstřikování, VSC, ABS, elektronická převodovka, systém asistence řidiče, blokovací uzel připojení v motorovém prostoru, zadní světla, vysoké brzdové světlo, inteligentní přístup se spínačem pro startování, systém blokování převodovky
25	30	Elektrická sedadla
26	7,5	Systém klimatizace
27	10	Otevíratelná střecha
28	30	Elektrická sedadla
29	30	Bezpečnostní pás před kolizí
30	20	Hlavní tělo ECU, systém zamykání dveří napájený
31	20	Sloupek řízení elektricky sklopný a teleskopický
32	10	Systém klasifikace pasažérů, systém airbagů SRS
33	7,5	Ukazatele a měřidla
34	7,5	VSC, ABS, brána ECU, inteligentní přístup se spínačem pro startování, systém airbagů SRS
35	15	Napájecí zásuvka
36	7,5	Hlavní tělo ECU, ukazatele a měřidla, vnější zpětná zrcátka
37	10	Intuitivní asistent parkování, systém asistence řidiče, kontrolní zvukový signál proti smyku, monitor mrtvého úhlu, radarový senzor
38	20	Obvod chybí

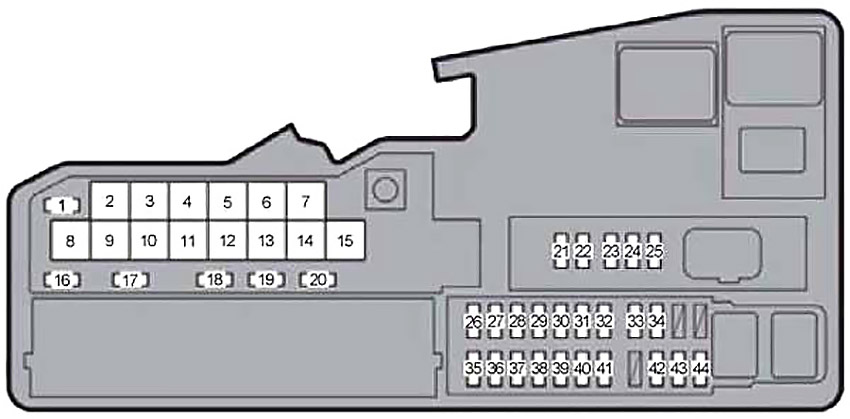

Pojistková skříňka v motorovém prostoru

Stiskněte jazýček a odstraňte kryt.

Číslo	Ampéráže [A]	Popis
1	5	Systém asistence řidiče, stěrače předního skla
2	50	Elektrický chladicí ventilátor
3	30	Obvod nepřítomný
4	30	ES 300h: Chladicí systém
5	50	PTC ohřívač
6	50	PTC ohřívač
7	50	Systém klimatizace
8	140	ES 250, ES 350: Nabíjecí systém
	120	ES 300h: Hybridní systém
9	30	ES 250, ES 350: VSC, ABS
10	30	ES 250, ES 350: Systém startování
	30	ES 300h: VSC, ABS
11	30	Pojistky H-LP RH-LO, H-LP LH-LO
12	50	ES 300h: VSC, ABS
13	50	ES 250, ES 350: VSC, ABS
	50	ES 300h: VSC, ABS
14	50	ES 300h: IGCT MAIN, pojistky INV W/PMP
15	80	Elektrický posilovač řízení
16	7,5	S-HORN
17	15	Ohřívač čelního skla
18	10	Klaksón
19	15	Multifunkční displej, audio displej, Remote Touch, audio systém, ukazatele a měřidla
20	30	Audio systém
21	15	Systém vstřikování paliva multipoint, systém sekvenčního vstřikování multipoint, elektronický převodník

22	10	ES 250, ES 350: systém vícebodového vstřikování paliva, systém sekvenčního vícebodového vstřikování, systém nasávání vzduchu, systém výfuku
	7,5	ES 300h: systém vícebodového vstřikování paliva, systém sekvenčního vícebodového vstřikování, systém nasávání vzduchu
23	7,5	Systém vícebodového vstřikování paliva, systém sekvenčního vícebodového vstřikování
24	7,5	Systém vícebodového vstřikování paliva, systém sekvenčního vícebodového vstřikování, elektronická převodovka, systém řízení výkonu, systém blokování řízení, tempomat
25	15	Systém startování
26	25	Systém napájeného zamykání dveří
27	25	Pojistky INJ, IGN
28	7,5	ES 250, ES 350: systém nabíjení
	7,5	ES 300h: hybridní systém
29	5	MAYDAY
30	15	Směrovky, nouzové blikače
31	10	Systém blokování řízení
32	30	Audio systém
33	15	Levý světlomet
34	15	Pravý světlomet
35	30	EFI č. 2, EFI č. 3, systém napájení
36	5	inteligentní systém přístupu s tlačítkem pro startování, systém klasifikace cestujících
37	10	Systém vícebodového vstřikování paliva, systém sekvenčního vícebodového vstřikování
38	7,5	ES 300h: VSC, ABS
39	7,5	Systém vícebodového vstřikování paliva, systém sekvenčního vícebodového vstřikování, elektronická převodovka
40	20	ES 250, ES 350: Systém nasávání vzduchu
	20	ES 300h: systém napájení, systém nasávání vzduchu, systém výfuku
41	7,5	Systém řízení energie, inteligentní systém přístupu s tlačítkem pro startování
42	10	Osvětlení spínače, audio systém, multifunkční displej, audio displej, osvětlení páky převodovky, osvětlení odkládací schránky, osvětlení konzoly, dálkové ovládání, intuitivní osvětlení spínače asistence při parkování
43	7,5	Hodiny, osvětlení nohou, osvětlení pohostinnosti, dekorativní osvětlení, osobní osvětlení, osvětlení pohostinnosti dveří
44	10	inteligentní systém přístupu s tlačítkem pro startování, hlavní ECU karoserie, senzor řízení, směrovky a měřidla, brána ECU, elektrické sklonování a teleskopický sloupek řízení, elektrická sedadla, horní modul, ECU řízení vnějších zrcátek, elektrické otevírání zavazadlového prostoru a uzavírání k ECU

Pojistková skříňka přidružená (pouze ES 300h)

Číslo	Ampéráže [A]	Popis
1	7,5	Ventilátor chlazení baterie
2	7,5	Pojistky INV W/PMP RLY
3	10	Hybridní systém
4	7,5	Hybridní systém
5	10	Hybridní systém
6	7,5	Systém správy energie, hybridní systém
7	25	INV W/PMP RLY, INV, DC/DC IGCT, BATT VL SSR, PM IGCT, pojistky BATT FAN
8	15	Hybridní systém
