Lexus GS 300 (2005-2011) – pojistková skříňka
Schéma pojistek a relé – Lexus GS 300
Týká se nových vozidel v letech:
2005, 2006, 2007, 2008, 2009, 2010, 2011.
Kabina

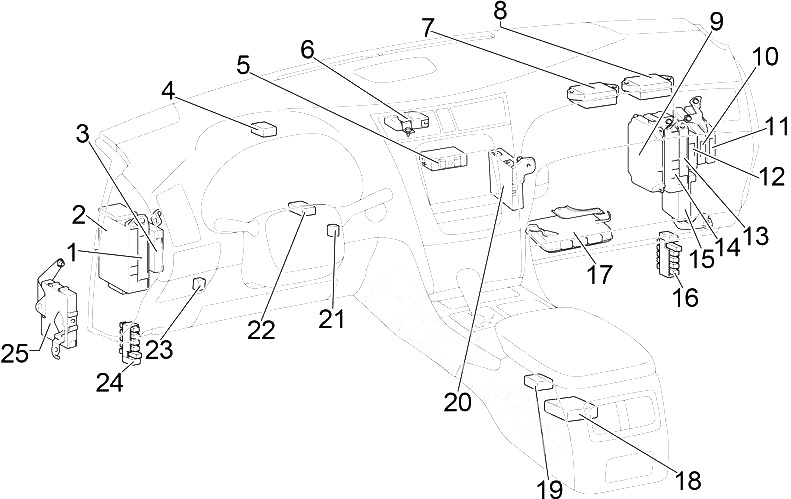

Řízení vlevo

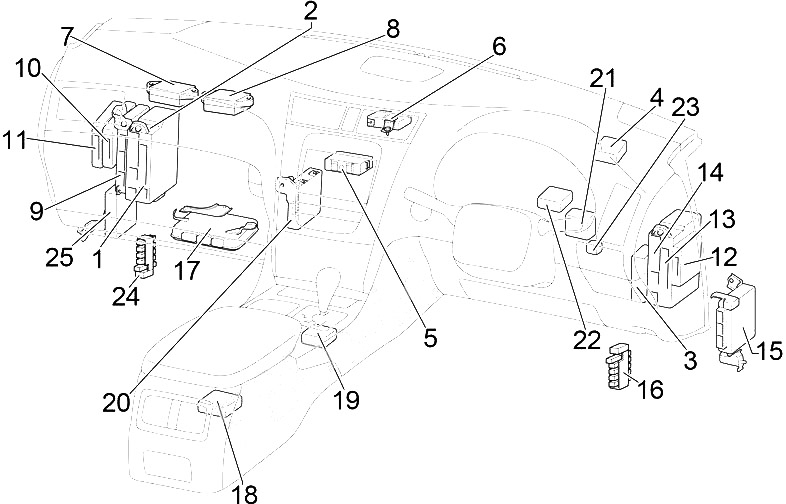

Řízení vpravo
- ECU karoserie (vlevo)
- Pojistková skříňka (vlevo)
- ECU kontrola vzdálenosti
- Aktivovat směrovku
- Monitor tlaku pneumatik ECU
- Kód imobilizéru ECU
- Blok připojení
- Blok připojení
- Kontrolér kamery TV
- Upozornění na kontrolu ECU
- ECU kontrola zdroje napájení
- ECU brána
- ECU karoserie (vpravo)
- Pojistková skříňka (vpravo)
- ECU kontrola tlumiče
- Připojovací konektor
- Kontrolér kontroly ECU
- Centrum montáže senzoru airbagu
- ECU kontrola zamykání převodovky
- Zesilovač klimatizace
- ECU zamykání řízení
- ECU sklon a teleskopický
- Montáž vnějšího zrcátka SW
- Připojovací konektor
- ECU otáčení světlometu
Pojistková skříňka v kabině č. 1 (vlevo)
Pojistková skříňka se nachází pod přístrojovou deskou vlevo. Odstraňte kryt, abyste se dostali k pojistkám.
| Číslo | Název | Ampéry [A] | Popis |
|---|---|---|---|
| Číslo | Název | Ampéry [A] | Popis |
| 1 | PRZ/ SEDILE SINISTRO | 30 | Systém napájení sedadel |
| 2 | Klimatizace | 7,5 | Systém klimatizace |
| 3 | – | – | – |
| 4 | televize | 7,5 | Audio systém, systém klimatizace, systém monitorování zpětného zrcátka |
| 5 | – | – | – |
| 6 | TRK OPN | 10 | Otevírání víka zavazadlového prostoru |
| 7 | LH-B | 10 | Antivirový systém |
| 8 | – | – | – |
| 9 | S/DACH | 25 | Otevírací střecha |
| 10 | – | – | – |
| 11 | – | – | – |
| Číslo | Název | Ampéry [A] | Popis |
|---|---|---|---|
| 12 | PIATTA | 7,5 | Osvětlení spínače volantu, audio systém, osvětlení odkládací schránky, osvětlení páky automatické převodovky, osvětlení centrální konzoly, osvětlení spínače pro adaptivní variabilní odpružení, osvětlení zapalovače cigaret, systém klimatizace, osvětlení spínače deaktivace VSC, spínač výběru režimu jízdy, vyhřívání sedadla nebo vyhřívání a ventilace spínačů sedadel, osvětlení registrační značky |
| 13 | CARBURANTE APERTO | 10 | Otevření dvířek pro tankování, otevření víka zavazadlového prostoru |
| 14 | ECU-IG LH | 10 | Systém VSC, systém ECB, senzor náklonu a G, senzor řízení, tempomat, tempomat s dynamickým radarem, systém EPS, systém VGRS, systém monitorování zpětného pohledu, systém pohonu všech kol, přední kontrolér, otevíratelná střecha, senzor deště |
| 15 | – | – | – |
| 16 | FR S/HTR LH | 15 | Vyhřívání sedadla nebo vyhřívaná a ventilovaná sedadla |
| 17 | PORTA POSTERIORE SINISTRA | 20 | Systém kontroly levých zadních dveří (systém zámku dveří, osvětlení dveří, elektrické okno) |
| 18 | PORTA ANTERIORE LH | 20 | Systém kontroly levých předních dveří (systém napájení zámku dveří, systém kontroly napájeného zrcátka, osvětlení stropu dveří, vyhřívání vnějšího zrcátka, elektrické okno) |
| 19 | RAD №3 | 10 | Audio systém |
| 20 | – | – | – |
| 21 | H-LP LVL | 7,5 | AFS, automatický systém kontroly vyrovnávání světlometů |
| 22 | LH-IG | 10 | Systém nabíjení, ostřikovač světlometů, senzor kouře, odmrazovač zadního okna, elektrické chladicí ventilátory, systém kontroly levých zadních dveří, systém kontroly levých předních dveří, nouzová světla, automatická převodovka, napínače bezpečnostních pásů, intuitivní asistent parkování |
| 23 | – | – | – |
| 24 | FR WIP | 30 | Stěrače a ostřikovač čelního skla |

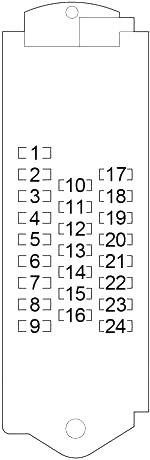

Pojistková skříňka v kabině č. 2 (pravá)
Pojistková skříňka se nachází pod přístrojovou deskou vpravo. Odstraňte kryt, abyste se dostali k pojistkám.
| Číslo | Název | Ampéry [A] | Popis |
|---|---|---|---|
| Číslo | Název | Ampéry [A] | Popis |
| 1 | PRZ/ SEDADLO PRAVÉ | 30 | Systém napájení sedadel |
| 2 | – | – | – |
| 3 | OBD | 7,5 | Systém diagnostiky na palubě |
| 4 | FERMA SW | 7,5 | Zadní světla/brzdová světla, systém vícebodového/sekvenčního vstřikování paliva, systém startování, systém EBC, systém VSC, systém zamykání převodovky |
| 5 | AM1 | 7,5 | |
| 6 | TI a TE | 20 | Nastavitelný a teleskopický volant, systém multiplexové komunikace |
| 7 | – | – | – |
| 8 | BEZPEČNOST | 7,5 | Systém inteligentního přístupu s tlačítkem startování |
| 9 | STR LOCK | 25 | Systém zamykání volantu |
| 10 | MĚŘICÍ PŘÍSTROJ | 7,5 | Ukazatele a měřicí přístroje |
| 11 | ACC | 7,5 | Systém multiplexové komunikace, systém inteligentního přístupu s tlačítkem startování, systém monitorování zpětného zrcátka, audio systém, systém klimatizace, ECU systém Lexus Link |
| Číslo | Název | Ampéry [A] | Popis |
|---|---|---|---|
| 12 | – | – | – |
| 13 | CIG | 15 | Zapalovač |
| 14 | USCITA PWR | 15 | Při napájení |
| 15 | ARIA | 20 | Systém variabilního adaptivního odpružení |
| 16 | PORTA POSTERIORE DESTRA | 20 | Systém kontroly pravých zadních dveří (systém zámku dveří, osvětlení dveří, elektrické okno) |
| 17 | PORTA ANTERIORE DESTRA | 20 | Systém kontroly pravých předních dveří (systém napájení zámku dveří, systém kontroly napájeného zrcátka, osvětlení stropu dveří, vyhřívání vnějšího zrcátka, elektrické okno), multiplexový komunikační systém |
| 18 | AM2 | 15 | Systém startování |
| 19 | RH-IG | 7,5 | Spínače vyhřívání sedadel, systém kontroly pravých předních dveří, systém kontroly pravých zadních dveří, kondenzátor, kombinovaný spínač, napínače bezpečnostních pásů, intuitivní pomoc při parkování |
| 20 | FR S/HTR RH | 15 | Vyhřívače a ventilátory sedadel |
| 21 | ECU-IG RH | 10 | Systém elektrického řízení sklonu a teleskopu, multiplexový komunikační systém, systém inteligentního přístupu se startováním tlačítkem, audio systém, systém klimatizace, systém blokování převodovky, systém varování tlaku pneumatik, kombinovaný spínač, přední stabilizátor, zadní stabilizátor, DC/DC měnič |
| 22 | – | – | – |
| 24 | – | – | – |
Motorový prostor

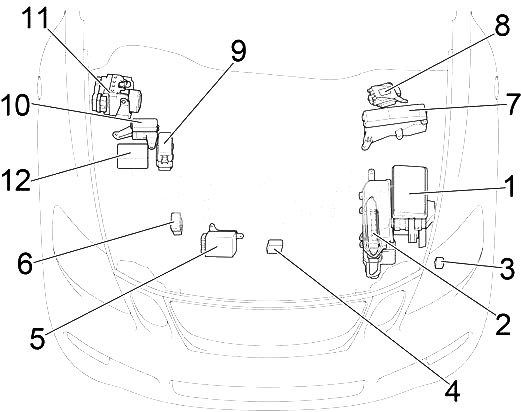

Jízda vlevo

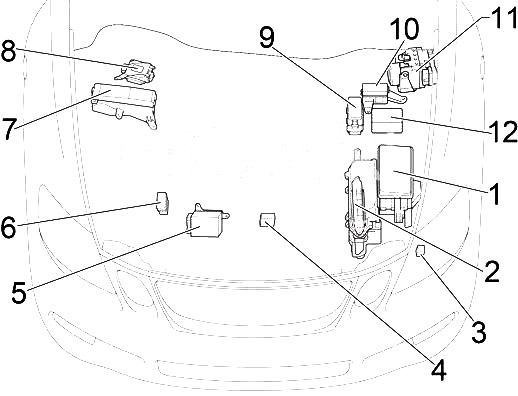

Jízda vpravo
- Pojistková skříňka 1
- ECU motoru
- Relé kontrola čištění světlometů
- ECU ventilátoru chlazení
- Kontrolér vstřikovače (EDU)
- Pojistková skříňka č. 1
- Pojistková skříňka č. 2
- ECU posilovače řízení
- 3UZ-FE: Pojistková skříňka 2
- 3GR-FSE, 3GR-FE: Pojistková skříňka č. 2
- 3GR-FSE, 3GR-FE: ECU kontrola smyku s aktorem
- 3UZ-FE: ECU kontrola smyku
O Lexus GS 300 (2005-2011)
Lexus GS 300, vyráběný v letech 2005 až 2011, je luxusní sedan střední třídy, který kombinuje elegantní design s výkonným motorem a pokročilými technologiemi. Tento model je známý svým hladkým jízdním výkonem a komfortem, který nabízí cestujícím. Pod kapotou se nachází šestiválcový motor o objemu 3,0 litru, který poskytuje dostatečný výkon pro dynamickou jízdu. Lexus GS 300 je vybaven moderními bezpečnostními prvky a technologiemi, které zvyšují pohodlí a bezpečnost na cestách. Interiér vozidla je vyroben z kvalitních materiálů a nabízí množství luxusních prvků, které uspokojí i náročné zákazníky.
Schéma pojistkové skříňky Lexus GS 300
Tato stránka zobrazuje schéma pojistkové skříňky pro Lexus GS 300, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu jsou pojistkové skříňky umístěny typicky pod kapotou a v interiéru vozidla, obvykle pod přístrojovou deskou. Schémata zobrazují čísla pojistek, jejich ampéráž a chráněné komponenty, což je důležité pro identifikaci a výměnu pojistek. Vždy používejte náhradní pojistky se stejnou ampéráží, abyste předešli poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro ochranu elektrických obvodů vozidla, a proto je důležité mít přístup k přesným informacím o její konfiguraci.
