Schéma pojistek a relé – Lexus LS 430 (XF30)

Týká se nových vozidel v letech:

2000, 2001, 2002, 2003, 2004, 2005, 2006.

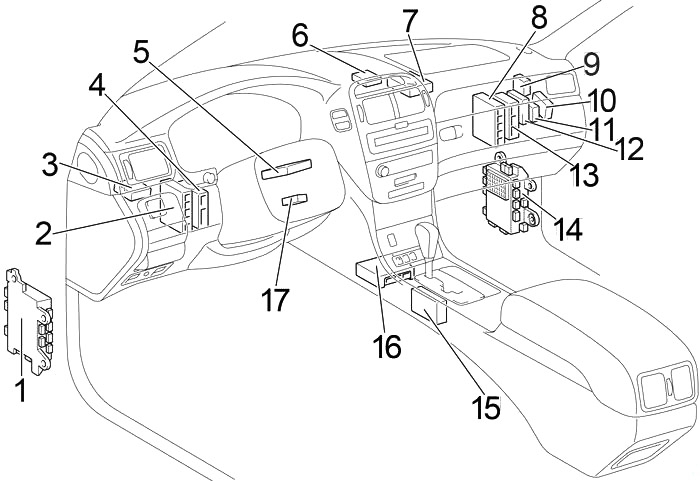

Kabina

Jízda vlevo

Jízda vpravo

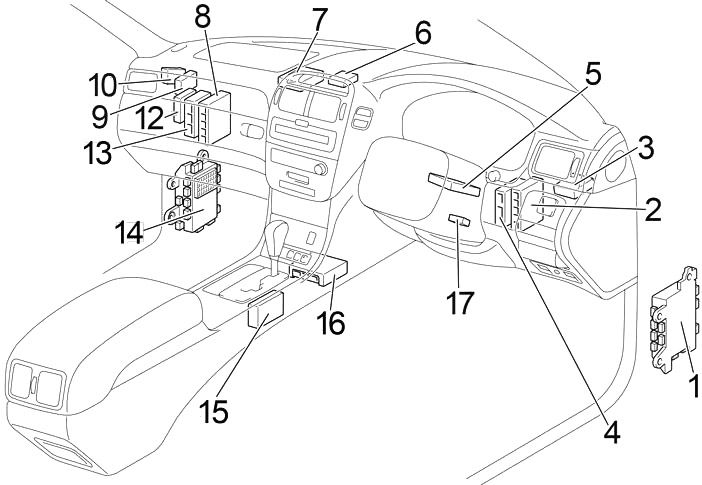

1. Pojistková skříňka 1
2. 2000-2003: ECU kontrola trakce
   2003-2006: ECU pneumatické odpružení
3. ECU zadní kryt
4. ECU Power Tilt a Power Telescopico
5. ECU blokování řízení (se systémem Smart Key)
6. Počítač klíč transpondér (bez systému Smart Key)
7. ECU proti krádeži
8. Jednotka řízení klimatizace
9. 2003-2006: ECU PPS
10. 2004-2006: ECU kontrola vzdálenosti
11. 2003-2006: ECU AFS
12. 2000-2003: ECU kontrola úrovně světlometů
13. 2000-2003: ECU pneumatické odpružení
14. Pojistková skříňka 2
15. ECU kontrola automatické převodovky
16. Jednotka senzoru airbag
17. Zesilovač klíč transpondér

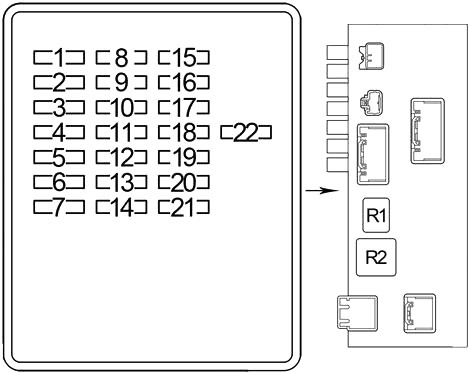

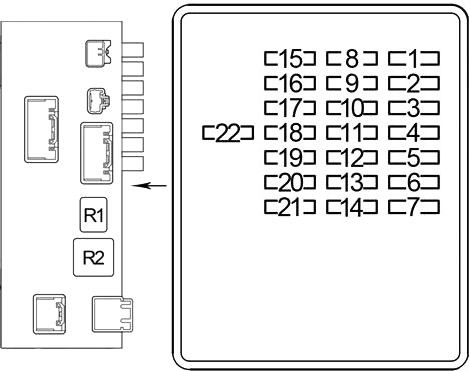

Pojistková skříňka v kabině č. 1 (strana řidiče)

Pojistková skříňka se nachází pod přístrojovou deskou v oblasti nohou řidiče. Odstraňte kryt, abyste získali přístup k pojistkám.

Jízda vlevo

Jízda vpravo

Číslo	Ampéry [A]	Popis
1	7,5	RHD: audio systém, navigační systém
2	20	Ovládání sklonu a teleskopické
3	30	RHD: audio systém
4	7,5	Systém asistenta parkování Lexus, vyhřívání zadního sedadla, zadní sedadlo s klimatizací, multifunkční displej, audio systém, zapalovač cigaret, osvětlení přístrojové desky, osvětlení na mince, osvětlení zpětného zrcátka, osvětlení odkládací schránky, zadní sedadlo elektricky nastavitelné, systém pneumatického odpružení elektronicky modulovaný, směrovky, hodiny, systém uzamykání převodovky, systém kontroly stability vozidla, sluneční clona, systém kontroly elektrického zpětného zrcátka, osvětlení konzoly, systém otevírání paliva, systém adaptivního předního osvětlení (AFS)
5	–	–
6	30	Systém elektrických sedadel
7	–	–
8	7,5	Směrovky a počítadla, systém asistenta parkování Lexus, systém uzamykání převodovky
9	7,5	Ovládání sklonu a teleskopické, systém uzamykání elektrických dveří, systém elektrických sedadel, systém imobilizéru motoru
10	15	vyhřívání sedadla, systém klimatizace sedadel
11	20	Systém pneumatického odpružení elektronicky modulovaný
12	7,5	Systém uzamykání převodovky, systém proti krádeži

13	15	Napájecí zásuvka
14	15	Zapalovač vzadu
15	7,5	Systém diagnostiky palubního počítače
16	7,5	Systém startování
17	7,5	Systém kontroly stability vozidla
18	5	bezpečnostní pásy
19	7,5	Systém proti krádeži
20	7,5	Systém klimatizace
21	5	Brzdová světla
22	10	Chlazení sedadla
Relé
R1	Příslušenství (D-ACC)
R2	Zapalování (D-IG1)

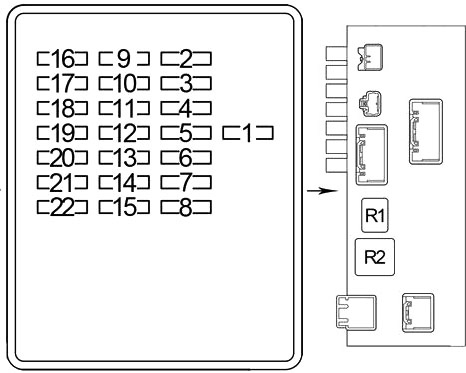

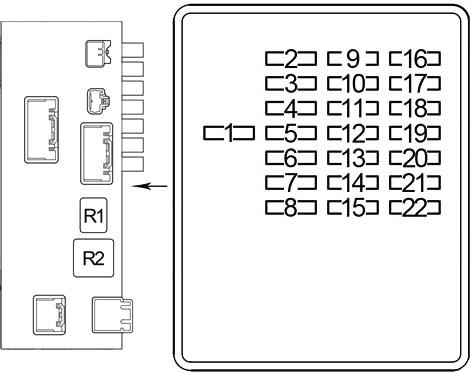

Pojistková skříňka v kabině č. 2 (strana spolujezdce)

Pojistková skříňka se nachází pod přístrojovou deskou v oblasti nohou spolujezdce. Odstraňte kryt, abyste se dostali k pojistkám.

Jízda vlevo

Jízda vpravo

Číslo	Ampéry [A]	Popis
1	7,5	2000-2003: Systém airbag SRS, systém imobilizéru motoru, systém blokování řízení
1	30	2003-2006: Systém airbag SRS, systém imobilizéru motoru, systém blokování řízení, systém startování
2	15	Výstražná světla
3	7,5	Systém blokování řízení
4	7,5	2000-2003: Multifunkční displej
	7,5	2003-2006: Systém airbag SRS, systém imobilizéru motoru, systém blokování řízení, systém startování
	7,5	2003-2006: Všechny komponenty v „STA“ a „IG2“, systém startování
5	7,5	Systém blokování dveří, systém imobilizéru motoru, systém blokování řízení, elektrické přední sedadlo, elektrické zadní sedadlo
6	7,5	Ovládání sklonu a teleskopické, spínač světlometů, spínač stěrače a ostřikovače, spínač směrových světel
7	10	Osvětlení na přivítání, vnější světla, světlo spínače zapalování, hodiny, směrovky a měřidla, vnitřní osvětlení, osobní světla
8	7,5	Směrovky a měřidla, systém kontroly stability vozidla, systém osvětleného vstupu, TEL
9	10	Chlazení sedadla
10	5	2000-2003: Systém vyrovnávání světlometů
	7,5	2003-2006: Systém vyrovnávání světlometů, systém adaptivního předního osvětlení (AFS)
11	7,5	Senzor deště, systém klimatizace, otevírací střecha, informační displej, hodiny
12	15	Vyhřívání sedadla, systém klimatizace sedadel
13	7,5	Systém klimatizace, audio systém, hodiny, informační displej, systém osvětleného vstupu
14	15	Přední zapalovač
15	–	–

16	7,5	Audio systém
17	25	2000-2003: Otevírací střecha
	20	2003-2006:
		LHD: systém elektrického zamykání, elektrické okno, systém automatického zamykání, osvětlení dveří
	20	2003-2006:
		RHD: systém elektrických dveří, elektrické okno, systém automatického zamykání, osvětlení dveří
18	25	Systém napájeného zamykání dveří, systém napájeného ovládání zrcátka, odvlhčovač vnějšího zrcátka, systém automatického zamykání, osvětlení stropu dveří, elektrická okna
19	7,5	LHD: audio systém, navigační systém
20	5	bezpečnostní pásy, osvětlení spony pásu ,
21	30	2000-2003:
		LHD: audio systém
	30	2000-2003:
		RHD: systém elektrických sedadel
	20	2003-2006:
		LHD: systém elektrického zamykání, elektrické okno, systém automatického zamykání, osvětlení dveří
	20	2003-2006:
		RHD: systém elektrických dveří, elektrické okno, systém automatického zamykání, osvětlení dveří
22	25	Systém napájeného zamykání dveří, systém automatického zamykání dveří, systém napájeného ovládání zrcátka, odvlhčovač vnějšího zrcátka, osvětlení stropu dveří, elektrická okna
Relé
R1	Příslušenství (P-ACC)
R2	Zapalování (P-IG1)

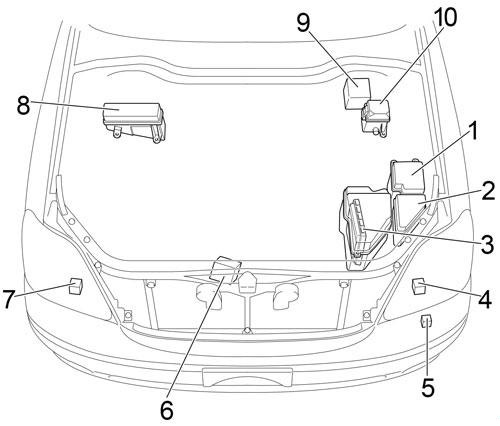

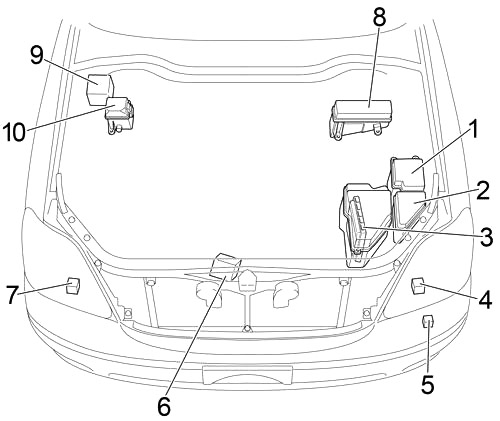

Motor

Jízda vlevo

Jízda vpravo

1. Pojistková skříňka
2. Pojistková skříňka relé 1
3. Motor a ECU ECT
4. Kontrola světlometů vlevo ECU
5. Relé kontrola čištění světlometů
6. ECU ventilátor chlazení
7. ECU kontrola světlometů vpravo
8. Blok pojistek
9. 2003-2006: ECU kontrola trakce s aktorem
10. Pojistková skříňka relé 2

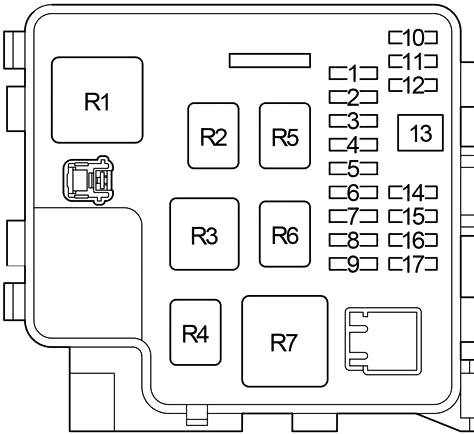

Schéma pojistkové skříňky motoru

Číslo	Ampéry [A]	Popis
1	15	Světlomet pravý (nepřímý)
2	15	Světlomet levý (nepřímý)
3	7,5	Systém vstřikování paliva multipoint/sekvenční
4	7,5	Systém vstřikování paliva multipoint/sekvenční
5	10	Systém vstřikování paliva multipoint/sekvenční
6	7,5	Systém vstřikování paliva multipoint/sekvenční
7	7,5	Elektrický chladicí ventilátor, čistič světlometů, nabíjecí systém, startovací systém, odvlhčovač zadního okna
8	7,5	Systém klimatizace
9	30	Stěrače předního skla
10	15	Mlhová světla
11	20	Čistič předního skla
12	7,5	Zadní světla, světla polohy, boční světla
13	30	Čistič světlometů

14	30	2000-2003: Systém vstřikování paliva vícebodový/sekvenční
	25	2003-2006: Systém vstřikování paliva vícebodový/sekvenční
	20	2004-2006: Systém vstřikování paliva vícebodový/sekvenční
15	10	Klaksón
16	10	Systém vstřikování paliva vícebodový/sekvenční
17	20	Světlomety (dálkové)
Relé
R1	Zapalování (IG1)
R2	Otevírání obvodu (čerpadlo paliva (C/OPN))
R3	Čerpadlo paliva (F/PMP)
R4	Zapalování (IG2)
R5	Spojka kompresoru klimatizace (A/C COMP)
R6	Řídicí jednotka motoru (MAIN EFI)
R7	Světlomety (HEAD LP)

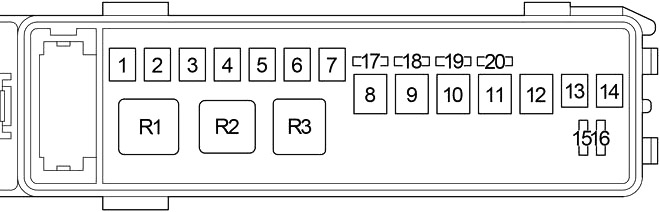

Blok pojistek

Číslo	A	Popis
1	50	2000-2003: Všechny komponenty v „Sedadlo vpravo“, „Sedadlo vlevo“, „S/ROOF“, „AMP“, „RR IG“, „RR ECU-B“, „PP/sedadlo“, „RR S/HTR“, „RR S/SHADE“, „RR A/C“, „RR ACC“, „FUEL OPN“ a „LCE LP“, zadní světla a brzdová světla
		2003-2006:
		Ventilátor 200W: Všechny komponenty v „sedadle vpravo“, „sedadle vlevo“, „S/ROOF“, „AMP“, „RR IG“, „RR ECU-B“, „PP/ zásuvka“, „RR S/HTR“, „RR S/SHADE“, „RR A/C“, „RR ACC“, „FUEL OPN“ a „LCE LP“, zadní světla a brzdová světla
2	40	2000-2003: Systém kontroly stability vozidla
	50	2003-2006: Systém kontroly stability vozidla
3	50	Systém klimatizace
4	40	2000-2003: Systém kontroly stability vozidla
	30	2003-2006: Systém kontroly stability vozidla
5	40	Odvlhčovač zadního okna
6	40	Systém pneumatického odpružení řízeného elektronicky
7	50	2000-2003: Systém klimatizace
		2003-2006:
		Ventilátor 100 W: systém klimatizace
8	60	Všechny komponenty v „FR MGŁA“, „OGON“, „PODKŁADKA“, „FR IG“, „WIP“, „H-LP CRN“ a „A/C IG“
9	80	Ventilátor 200 W: systém klimatizace
	60	2003-2006:

Ventilátor 100W: Všechny komponenty v „pravé sedadlo“, „levé sedadlo“, „S/ROOF“, „AMP“, „RR IG“, „RR ECU-B“, „PP/ zásuvka“, „RR S/HTR“, „RR S/SHADE“, „RR A/C“, „RR ACC“, „FUEL OPN“ a „LCE LP“, zadní světla a brzdová světla
10	80	Všechny komponenty v „TI&TE“, „DP/ sedadlo“, „A/C“, „OBD“, „STOP“, „AM1“, „MPX-IG“, „ABS-IG“, „GAUGE“, „AIRSUS“, „DS/HTR“, „BEZPEČNOST“, „PANEL“, „DB/ANC“, „ZÁSUVKA NAPÁJENÍ“, „D-CIG“, „D RR-IG“ a „D-ACC“
11	140	Systém nabíjení
12	80	Všechny komponenty v „RR DOOR RH“, „RR DOOR LH“, „D DOOR“, „H-LP LVL“, „P DOOR“, „PS/HTR“, „P-IG“, „P-ACC“, „PB/ANC“, „P-CIG“, „TEL“ a „P RR-IG“
13	30	Všechny komponenty v „RADIO č.1“, „AM2“, „HAZ“ a „STR LOCK“
14	30	2000-2003: Systém startování
	30	2003-2006: Systém startování
15	20	Všechny komponenty v „KRYT“, „MPX-B1“ a „MPS-B3“
16	5	Systém nabíjení
17	–	Náhradní pojistka
18	–	Náhradní pojistka
19	–	Náhradní pojistka
20	–	Náhradní pojistka
Relé
R1	Startování
R2	Systém pneumatického odpružení modulovaný elektronicky (AIR SUS)
R3	Elektrický chladicí ventilátor (FAN)

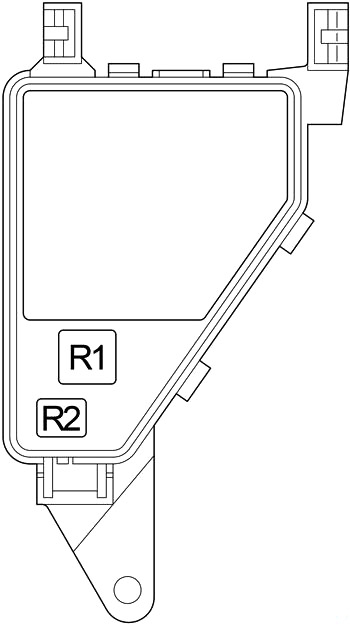

Pojistková skříňka 1

Číslo	Relé
R1	Odvlhčovač zadního okna (DEFOG)
R2	–

Pojistková skříňka 2

2000-2003

2003-2006

Číslo	Ampéry [A]	Popis
1	7,5	2000-2003: Systém kontroly stability vozidla
Relé
R1	–
R2	(ABS MTR)
R3	(SOL ABS)

Zavazadlový prostor

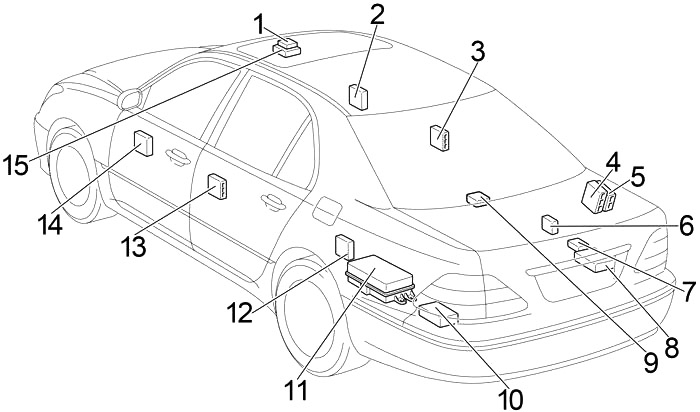

1. ECU a motor kontrola střechy
2. LHD: ECU dveří předního spolujezdce
   RHD: ECU dveří řidiče
3. ECU dveří zadních pravých
4. Zesilovač stereo
5. 2003-2006: ECU kamery
6. 2003-2006: Zesilovač klimatizace
7. Tuner stereo
8. ECU navigace
9. Relé kontrola sluneční clony
10. 2000-2004: Telefon vysílač a relé reproduktoru
    2004-2006: ECU kontrola bezpečnostních pásů
11. Pojistková skříňka
12. ECU sonar vzdálenosti
13. ECU dveří zadních levých
14. LHD: ECU dveří řidiče
    RHD: ECU dveří předního spolujezdce
15. Blokování připojení

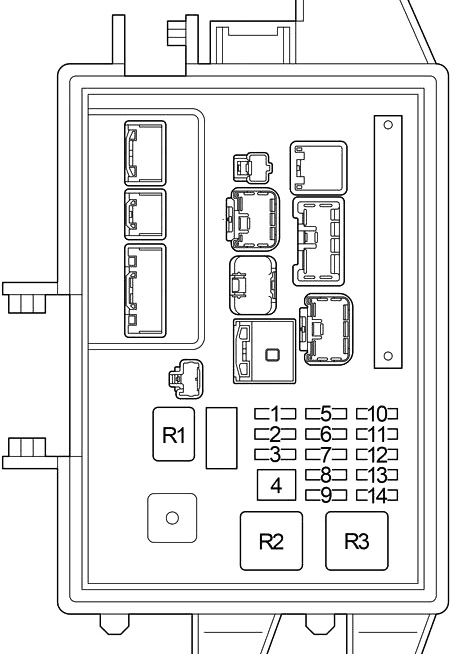

Schéma pojistkové skříňky zavazadlového prostoru

Odstraňte potah na levé straně zavazadlového prostoru a otevřete kryt.

Číslo	Ampéry [A]	Popis
1	7,5	Systém parkovací asistence Lexus, systém pneumatického odpružení elektronicky modulovaný, systém proti krádeži, TEL
2	7,5	Audio systém, TEL
3	7,5	Systém klimatizace zadních sedadel, systém proti krádeži, osvětlení zavazadlového prostoru, chlazení zadního sedadla
4	–	–
5	7,5	Systém klimatizace zadních sedadel, čistič vzduchu
6	20	2000-2003: vyhřívání sedadel
	30	2003-2006: vyhřívání sedadel, systém klimatizace sedadel
7	15	Slunečník
8	7,5	Osvětlení evidenčního čísla
9	20	2000-2003: Systém elektrického uzamykání dveří, elektrická okna, systém automatického uzamykání, osvětlení dveří
	30	2003-2006: Otevírací střecha

10	10	Systém otevření paliva, systém uzavírání víka zavazadlového prostoru
11	20	2000-2003: Systém uzavírání elektrických dveří, elektrická okna, systém automatického uzavírání, osvětlení dveří
	30	2003-2006:
		LHD: audio systém
	30	2003-2006:
		RHD: systém elektrických sedadel
12	30	LHD: Systém elektrických sedadel
13	30	Systém elektrických sedadel
14	30	Systém elektrických sedadel
Relé
R1	Příslušenství (L-ACC)
R2	Zapalování (L-IG1)
R2	Slunečník (RR S/SHADE)
