Schéma pojistek a relé – Lexus RX 330 (XU30)

Týká se nových vozidel v letech:

2004, 2005, 2006.

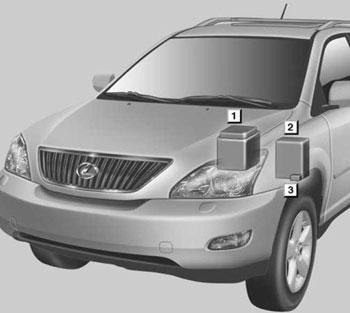

Poloha

1. Motorový prostor
2. Přístrojová deska na straně řidiče
3. Přístrojová deska na straně řidiče

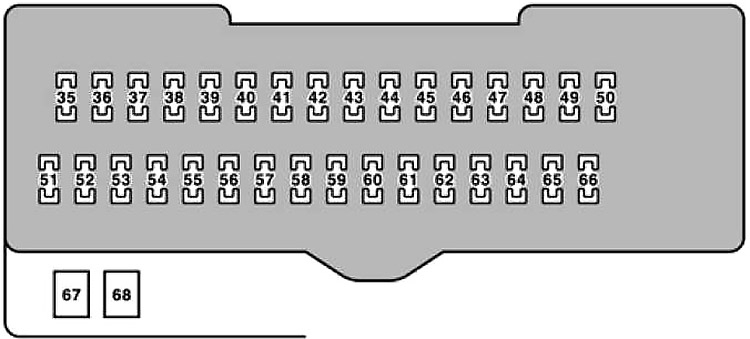

Schéma pojistkové skříňky v kabině

Pojistková skříňka se nachází pod přístrojovou deskou vlevo.

Číslo	Ampéry [A]	Popis
35	20	Elektrické zadní okno vpravo
36	20	Elektrické zadní okno vlevo
37	7,5	Otevírání víčka palivové nádrže
38	15	Přední mlhová světla
39	7,5	Palubní diagnostický systém
40	25	Ohřívač stěračů a všechny prvky v pojistce „MIR HTR“
41	10	Zadní světla, vysoké brzdové světlo, kontrolka poruchy zadního světla, systém proti zablokování, systém kontroly stability vozidla, systém kontroly trakce, systém asistence při brzdění, elektronicky řízené pneumatické odpružení, systém kontroly zámku převodovky, systém vícebodového/sekvenčního vstřikování paliva
42	30	Nastavitelné a teleskopické ovládání
43	7,5	Obvod není přítomen
44	7,5	Startovací systém
45	7,5	Obvod není přítomen
46	7,5	Elektronicky řízené pneumatické odpružení
47	25	Multiplexní komunikační systém
48	30	Otevíratelná střecha
49	10	Přední mlhová světla, směrová světla, osvětlení přístrojové desky, přední poziční světla, zadní světla, osvětlení registrační značky, tažný převodník
50	7,5	Osvětlení odkládací schránky, osvětlení přístrojové desky, osvětlení přístrojové desky, osvětlení konzoly, audio systém auta, elektrická zásuvka, spínač otevírání garážových vrat, elektronicky řízená automatická převodovka, čistič světlometů, elektronicky řízené pneumatické odpružení, vyhřívání sedadel, spínače systému řízení, napájení zadních dveří

51	7,5	Zrcadlo, střešní otvor, multiplexní komunikační systém, displej navigačního systému, systém řízení blokování převodovky, multiplexní komunikační systém (systém elektrického zamykání dveří, systém bezdrátového dálkového ovládání), systém paměti polohy sedadla, systém kontroly stability vozidla, systém kontroly trakce, stěrače, elektronicky řízená automatická převodovka, vyhřívaná sedadla
52	10	Automatický systém vyrovnávání světlometů, systém kontroly stability vozidla, dynamický laserový tempomat, zařízení na čištění světlometů, adaptivní přední osvětlovací systém
53	7,5	Elektrický chladicí ventilátor, klimatizace, vyhřívání zadního okna, spínač zapalování, vyhřívání předního stěrače
54	20	Přední ostřikovač okna
55	20	Vyhřívání sedadel
56	7,5	Osvětlení přístrojové desky, osvětlení přístrojové desky, nouzová světla, bezpečnostní pás, zásuvka napájení, kontrolka poruchy zadního světla, systém vstřikování paliva multipoint/sekvenční, nouzová světla
57	30	Stěrače
58	15	Stěrač zadního okna
59	20	Systém vstřikování paliva multipoint/sekvenční
60	10	Systém airbag SRS, systém vstřikování paliva multipoint/sekvenční, systém klasifikace předních cestujících, brzdová světla
61	7,5	Měřicí přístroje
62	7,5	Displej navigačního systému, elektrické ovládání zrcátka, systém řízení blokování převodovky, multiplexní komunikační systém
63	15	Zapalovač, elektrická zásuvka
64	15	Zásuvka napájení
65	7,5	Osvětlení přístrojové desky, osvětlení přístrojové desky, navigační systém, audio systém vozidla, systém Lexus Link
66	10	Vyhřívání vnějšího zrcátka
67	30	Elektrická sedadla
68	30	Elektrické okno, multiplexní komunikační systém (systém elektrického zamykání dveří, systém bezdrátového dálkového ovládání), vnější zrcátko

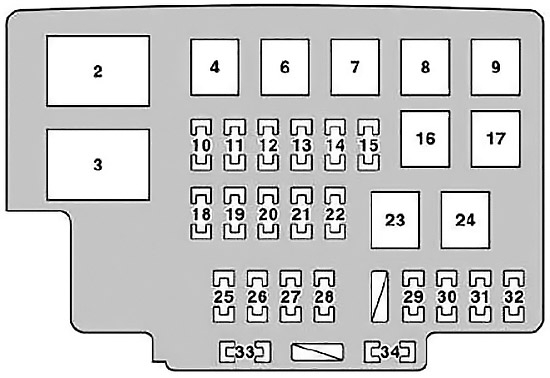

Schéma pojistkové skříňky v motorovém prostoru

Číslo	Ampéry [A]	Popis
2	100	bez elektronicky modulovaného pneumatického odpružení: Všechny komponenty v „HEATER“, „H-LP CLN“, „TAIL“, „PANEL“, „FR FOG“, „CIG“, „RADIO č. 2“, „ECU-ACC“, „ VÝSTUP PWR č. 1“, „INDIKÁTOR č. 1“, „ECU-IG č. 1“,” FR WIP”, „RR WIP“, „LAVAGGIO“, „ Sedadlo HTR”, „ECU-IG č. 2“, „P/ sedadlo ”, „PWR“, „TI&TE“, „PRAVÉ DVEŘE“, „LEVÉ DVEŘE“, „MPX-B“, „AM1“, „DVEŘE č. 2“, „STOP“, „OBD“, „OTEVŘENÍ PALIVA“, „AIRSUS“ (7,5 A), „S/ROOF“, „FR DEF“ a „RR FOG“ pojistky
	60	s elektronicky modulovaným pneumatickým odpružením: elektronicky modulované pneumatické odpružení
3	140	Všechny komponenty v „INP-J/B“, „AIRSUS“ (60 A), „ABS č. 1“, „ABS č. 2“, „RDI FAN“, „RR DEF“, „HEATER“, „PBD“, „ H-LP CLN/MSB“, „H-LP CLN“, „VÝSTUP PWR č. 2“, „TRAINO“, „CODA“, „PANEL“, „FR MGŁA“, „CIG“, „RADIO č. 2“, „ ECU-ACC“, „VÝSTUP PWR č. 1“, „INDIKÁTOR č. 1“, „ECU-IG č. 1“, „FR WIP“, „RR WIP“, „LAVAGGIO“, „RISKALDATOR“, „ Sedadlo HTR”, „ ECU-IG č. 2“, „P/ sedadlo ”, „PWR“, „TI&TE“, „LEVÉ ZADNÍ DVEŘE“, „PRAVÉ ZADNÍ DVEŘE“, „MPX-B“, „AM1“, „DVEŘE č. 2“, „ Pojistky STOP“, „OBD“, „OTEVŘENÍ PALIVA“, „AIRSUS“ (7,5 A), „S/ROOF“, „FR DEF“ a „RR FOG“
4	30	Napájení zadních dveří
5	30	Čistič světlometů
6	30	Čistič světlometů
7	30	Systém proti zablokování, systém kontroly stability vozidla, systém kontroly trakce, systém asistence při brzdění
8	40	Ohřívač zadního okna
9	50	Systém klimatizace, ohřívač zadního okna
10	7,5	Systém denního svícení
11	15	Levý světlomet (tlumené světlo)
12	15	Levý světlomet (dálkové světlo)
13	15	Pravý světlomet (dálkové světlo)
14	20	Napájecí zásuvka
15	30	Světla přívěsu
16	50	Systém proti zablokování, systém kontroly stability vozidla, systém kontroly trakce, systém asistence při brzdění

17	50	Elektrický chladicí ventilátor
18	15	Zapni světla signalizace
19	7,5	Audio systém auta
20	7,5	Systém nabíjení
21	10	Systém vstřikování paliva vícebodový/sekvenční
22	10	Klaksón
23	40	Systém denního svícení, světlomet vlevo, světlomet vpravo, všechny prvky v „H-LP R LWR“, „H-LP R UPR“, „H-LP L UPR“, „H-LP L LWR“ a pojistky „DRL“
24	30	Systém startování, všechny prvky v pojistkách „INDICATORE № 2“, „IGN“ a „INJ“
25	15	Audio systém auta, navigační systém
26	7,5	Elektrické okno, multiplexní komunikační systém, ukazatele a počítadla, osvětlení přístrojové desky, osvětlení přístrojové desky, klimatizační systém, mechanismus otevírání garážových vrat, osvětlený vstupní systém, bezdrátový dálkový ovladač, elektrické zadní dveře, systém paměti polohy sedadla, displej navigačního systému, otevíratelná střecha, sklopné a teleskopické ovládání, elektrická sedadla, vnější zpětné zrcátko, přední stěrače
27	7,5	Ukazatele a počítadla, osobní osvětlení, osvětlení pohostinnosti, osvětlení stropu dveří, osvětlení vnitřní rukojeti, osvětlení spínače zapalování, osvětlení nohou, osvětlení prahů, osvětlení zavazadlového prostoru, vnitřní osvětlení
28	7,5	Systém Lexus Link
29	30	Audio systém auta
30	25	Multiplexní komunikační systém
31	25	Systém vstřikování paliva vícebodový/sekvenční
32	25	Systém vstřikování paliva vícebodový/sekvenční a všechny prvky v pojistce „EFI № 2“
33	15	Světlomet vpravo (dálnice)
34	10	Systém vstřikování paliva vícebodový/sekvenční



O Lexus RX 330 (XU30) (2004-2006)

Lexus RX 330 (XU30) je luxusní SUV, které se vyrábělo v letech 2004 až 2006. Tento model je známý svým pohodlným interiérem, vysokou úrovní bezpečnosti a spolehlivým výkonem. RX 330 je vybaven 3.3-litrovým V6 motorem, který poskytuje dostatečný výkon pro každodenní ježdění i delší cesty. Vozidlo nabízí také pokročilé technologie a funkce, jako jsou navigační systém, prémiový zvukový systém a množství bezpečnostních prvků, což z něj činí ideální volbu pro ty, kteří hledají komfort a spolehlivost.

Schéma pojistkové skříňky Lexus RX 330 (XU30)

Tato stránka zobrazuje schéma pojistkové skříňky pro Lexus RX 330 (XU30), která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Typická umístění pojistkové skříňky pro tento model zahrnují prostor pod kapotou a interiér vozidla, obvykle v blízkosti dveří řidiče. Diagramy na této stránce zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro udržení elektrické bezpečnosti a funkčnosti vašeho vozidla.
