Lexus RX 300 (XU10) (1999-2003) – pojistková skříňka
Schéma pojistek a relé – Lexus RX 300 (XU10)
Týká se nových vozidel v letech:
1999, 2000, 2001, 2002, 2003.

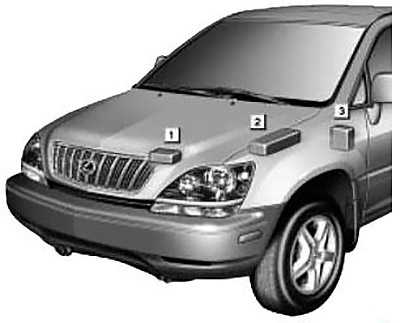

Poloha
- Pojistková skříňka motorového prostoru #1
- Pojistková skříňka motorového prostoru #2
- Panel přístrojů na straně řidiče

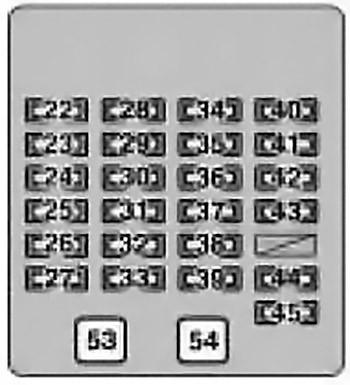

Schéma pojistkové skříňky v prostoru pro cestující
Pojistková skříňka se nachází za krytem nalevo od sloupku řízení.
| Číslo | Pojistka | Ampéry [A] | Popis |
|---|---|---|---|
| Číslo | Pojistka | Ampéry [A] | Popis |
| 22 | IGN | 7,5 | Systém SRS, vícebodové vstřikování paliva/vícebodové sekvenční vstřikování; |
| 23 | RADIO č.2 | 7,5 | Audio systém, počítač Multiplex |
| 24 | CIG | 15 | Zapalovač, vnější zrcátka, systém elektrického zamykání dveří |
| 25 | ZADNÍ DVEŘE | 20 | Zamykání zadních dveří, elektrické okno vzadu |
| 26 | VÝSTUP PWR | 15 | Elektrické zásuvky |
| 27 | PŘEDNÍ SMĚROVKA | 15 | Mlhová světla |
| 28 | SRS-IG | 15 | Systém SRS |
| 29 | ECU-IG | 15 | Telefon, vnitřní zrcátko, systém prevence zablokování brzd, systém kontroly trakce, multifunkční displej |
| 30 | TERGICRISTALLO | 25 | Stěrače |
| 31 | PŘEDNÍ DVEŘE | 20 | Zamykání předních dveří, elektrické okno vpředu |
| 32 | P PŘEDNÍ | 20 | Zamykání předních dveří, elektrické okno vpředu |
| 33 | STŘECHA | 20 | Otevírací střecha |
| 34 | TOPENÍ | 15 | Systém klimatizace |
| Číslo | Pojistka | Ampér [A] | Popis |
|---|---|---|---|
| 35 | MISURATORE | 7,5 | Počítač multiplex, indikátory připomínky na servis |
| 36 | PR WIP | 15 | Zadní stěrač |
| 37 | FRENO | 20 | Brzdová světla, vysoké brzdové světlo, systém prevence zablokování, systém kontroly trakce |
| 38 | OBD | 7,5 | Systém diagnostiky na palubě |
| 39 | SEDILE HTR | 15 | Systém vyhřívání sedadel |
| 40 | AVVIATORE | 7,5 | Systém startování |
| 41 | LAVATRICE | 10 | 1999: Ostřikovač |
| 20 | 2000-2003: Ostřikovač | ||
| 42 | RR FRENO | 7,5 | Žádný obvod |
| 43 | FR DEF | 20 | Zadní okno a vnější zrcátko – odmrazování |
| 44 | CODA | 10 | Zadní světla, boční poziční světla, světla registrační značky, parkovací světla |
| 45 | PANNELLO | 7,5 | Osvětlení přístrojové desky |
| 53 | AM1 | 40 | Systém zapalování |
| 54 | POTENZA | 30 | Elektrická sedadla |

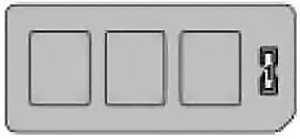

Pojistková skříňka motorového prostoru 1
| Číslo | Pojistka | Ampér [A] | Popis |
|---|---|---|---|
| 1 | DRL | 7,5 | Systém denního svícení |

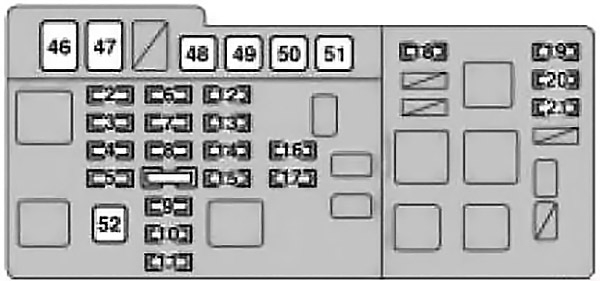

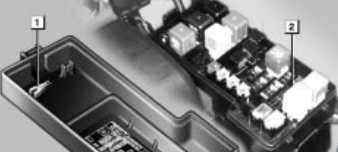

Pojistková skříňka motorového prostoru 2
- Nástroj na vyjímání
- Pojistka na výměnu
| Číslo | Pojistka | Ampéry [A] | Popis |
|---|---|---|---|
| Číslo | Pojistka | Ampéry [A] | Popis |
| 2 | RIMORCHIO | 20 | Světla přívěsu |
| 3 | H-LP R BASSO | 15 | Pravý světlomet (tlumené světlo) |
| 4 | H-LP L BASSO | 15 | Levý světlomet (tlumené světlo) |
| 5 | RISCHIO | 15 | Havarijní světla, směrovky |
| 6 | AM2 | 20 | Systém startování |
| 7 | TEL | 15 | Telefon |
| 8 | FL PORTA | 20 | Systém zamykání dveří napájení |
| 9 | RISERVA | 7,5 | Rezervní pojistka |
| 10 | RISERVA | 15 | Rezervní pojistka |
| 11 | RISERVA | 25 | Rezervní pojistka |
| 12 | ALT-S | 7,5 | Systém nabíjení |
| 13 | CLACSON | 10 | Systém proti krádeži, Klakson |
| 14 | EFI | 20 | Systém vícebodového vstřikování/sekvenční vícebodové vstřikování |
| Číslo | Pojistka | Ampér [A] | Popis |
|---|---|---|---|
| 15 | KRYT | 10 | Osvětlení interiéru, světla na přivítání, světla pro nohy, osobní zadní světlo, směrovky a měřicí přístroje, mnoho displejů |
| 16 | ECU-B | 7,5 | Multiplexový počítač |
| 17 | RAD č.1 | 25 | Audio systém |
| 18 | ABS 3 | 7,5 | Systém prevence zablokování kol |
| 19 | H-LP P PRAVÝ | 15 | Pravý světlomet (dálkové světlo) |
| 20 | H-LP Ľ ALTO | 15 | Levý světlomet (dálkové světlo) |
| 21 | A/F HTR | 25 | Senzor poměru vzduch-palivo |
| 46 | ABS | 60 | Systém prevence zablokování kol |
| 47 | ALT | 140 | Systém nabíjení |
| 48 | RDI | 40 | Systém ventilace chladiče |
| 49 | CDS | 40 | Systém ventilace chladiče |
| 50 | DEF RR | 30 | Odmlžování zadního okna a vnějšího zrcátka |
| 51 | TOPENÍ | 50 | Ventilátor |
| 52 | HLAVNÍ | 50 | Systém startování |
