Schéma pojistek a relé – Lexus LS 460 (XF40)

Týká se nových vozidel v letech:

2007, 2008, 2009, 2010, 2011, 2012.

Kabina

Řízení vlevo

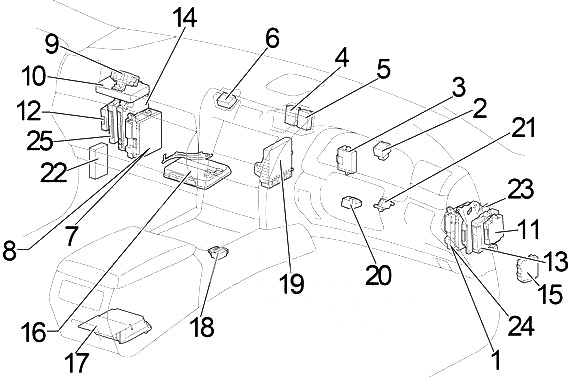

Řízení vpravo

1. Pojistková skříňka 1
2. Relé směrových světel
3. Oblast identifikačního kódu
4. Konektor
5. Konektor
6. Konektor
7. Pojistková skříňka 2
8. ECU kontrola elektrické energie
9. ECU a přijímač upozornění na tlak v pneumatikách
10. ECU navigace
11. ECU dveře
12. ECU sonar vzdálenosti
13. ECU kontrola pneumatického odpružení
14. ECU parkovací asistence
15. ECU AFS
16. Kontrolér ECU
17. Kontrolér centrálního airbagu
18. ECU kontrola zámku převodovky
19. Zesilovač klimatizace
20. ECU zámek řízení
21. Kontrolér multiplex sklopný-teleskopický
22. ECU asistence při jízdě
23. Kontrolér monitor ECU
24. Hlavní tělo ECU
25. Certifikace ECU

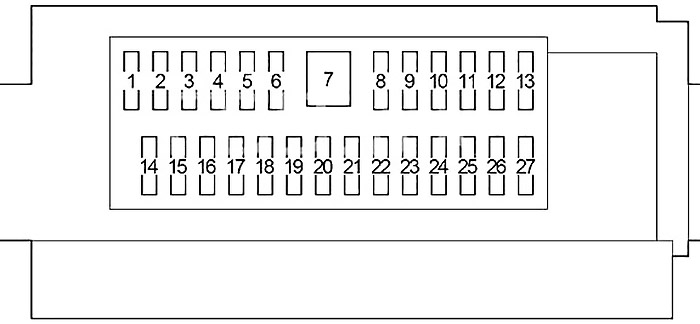

Pojistková skříňka v kabině č. 1 (strana řidiče)

Pojistková skříňka se nachází pod přístrojovou deskou na straně řidiče. Odstraňte kryt, abyste získali přístup k pojistkám.

Číslo	Ampéráž [A]	Popis
1	10	Směrovky a měřidla, nastavení předního sedadla, nastavení zadního sedadla, sklon a teleskopická kontrola, systém zamykání dveří, tempomat
2	10	Vnitřní osvětlení, hodiny
3	10	Audio systém
4	10	Otevírání dveří paliva, vnitřní osvětlení, audio systém
5	–	–
6	5	Inteligentní přístupový systém s tlačítkem pro startování, systém proti krádeži
7	30	Audio systém
8	20	Nastavení sklonu a teleskopické ovládání
9	10	Napájený systém zamykání dveří
10	10	Zapněte světla signalizace
11	25	Vnitřní osvětlení, systém zamykání dveří, elektrické ovládání oken
12	25	Vnitřní osvětlení, vnější zrcátko, elektrický systém zamykání dveří, elektrické ovládání oken, vnější zrcátko s vyhříváním
13	5	Brzdová světla

14	10	Automatická převodovka, elektrická zámka dveří, tempomat, brzdový systém, odmrazovač zadního okna, otevírací střecha, bezpečnostní pás před kolizí, opěrka hlavy, elektrická zásuvka, směrovky, klimatizace, audio systém
15	5	Systém tempomatu
16	15	Systém startování, systém klimatizace sedadel
17	5	Hlavní tělo ECU, bezpečnostní pás před kolizí, systém sklopného a teleskopického řízení, systém startování
18	15	Napájecí zásuvka
19	5	Systém zamykání dveří napájený
20	–	–
21	30	Otevírací střecha
22	30	Sklopné a teleskopické ovládání
23	5	Systém zamykání dveří napájený
24	10	Palubní diagnostický systém
25	30	Nastavení předního sedadla
26	20	Systém klimatizace sedadel
27	30	Systém klimatizace sedadel

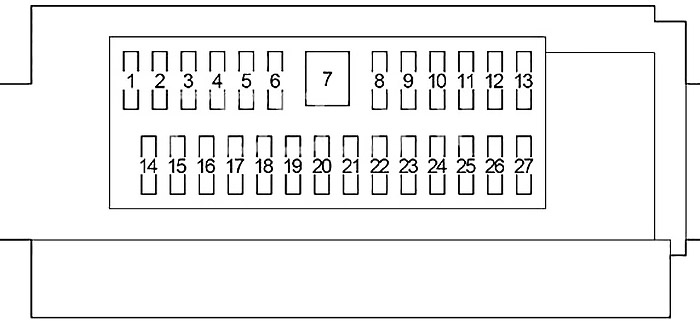

Pojistková skříňka v kabině č. 2 (strana pro cestující)

Pojistková skříňka se nachází pod přístrojovou deskou na straně pro cestující. Odstraňte kryt, abyste získali přístup k pojistkám.

Číslo	Ampéráž [A]	Popis
1	5	Ovládání sklopné a teleskopické, systém inteligentního přístupu se startováním tlačítkem, směrovky a měřidla, systém kontroly elektrické energie, systém připojení Lexus
2	5	Diagnostický systém palubní, systém připojení Lexus
3	10	Elektrická zámka dveří, nastavení předního sedadla, nastavení zadního sedadla, VGRS, systém inteligentního přístupu s tlačítkem pro startování, systém startování, intuitivní parkovací asistence
4	–	–
5	20	Systém pneumatického odpružení modulovaný elektronicky
6	10	Systém zamykání dveří napájený
7	30	Audio systém
8	20	Systém klimatizace, navigační systém, systém připojení Lexus
9	5	Systém kontroly elektrické energie
10	5	Spínač světlometů, stěrač a ostřikovač skla, klakson, systém sklopného a teleskopického řízení, elektrické ovládání oken, systém zamykání dveří napájený, sluneční clona dveří, sluneční clona zadní, nastavení zadního sedadla, spínače na volantu
	10	Spínač světlometů, stěrač a ostřikovač skla, klakson, systém sklopného a teleskopického řízení, elektrické ovládání oken, systém zamykání dveří napájený, sluneční clona dveří, sluneční clona zadní, nastavení zadního sedadla, spínače na volantu
11	10	Systém zamykání dveří napájený
12	25	Interní osvětlení, systém zamykání dveří, elektrické ovládání oken

13	25	Osvětlení interiéru, zrcátko na vnější straně, systém zamykání elektrických dveří, ovládání oken, zrcátko na vnější straně s ohřívačem
14	5	Audio systém
15	5	Systém variabilního řízení (VGRS)
16	10	Audio systém, navigační systém, systém elektrického zamykání dveří, VGRS, klimatizace, opěrka hlavy, bezpečnostní pás před kolizí, intuitivní parkovací asistent, systém upozornění na tlak v pneumatikách
17	10	Klimatizace sedadel
18	15	Zapalovač
19	5	Audio systém, navigační systém, hodiny, systém připojení Lexus, tempomat
20	–	–
21	–	–
22	10	Klimatizace
23	20	Klimatizace sedadel
24	30	Nastavení předního sedadla
25	30	Nastavení zadního sedadla
26	30	Nastavení předního sedadla
27	30	Klimatizace sedadel

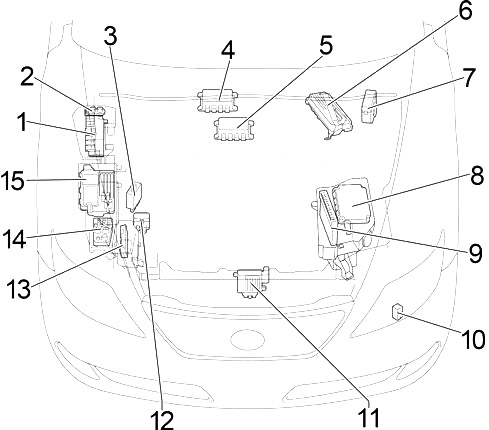

Motor

Jízda vlevo

Jízda vpravo

1. Pojistková skříňka 1
2. ECU asistence řízení
3. Kontrolér vstřikovače (Bank 2)
4. Kontrolér vstřikovače (Bank 1)
5. ECU kontrola smyku
6. Pojistková skříňka relé 1
7. ECU kontrola převodovky
8. ECU motor
9. Relé čištění světlometů
10. ECU kontrola ventilátoru
11. Pojistková skříňka relé 2
12. Přední kontrolér
13. Pojistková skříňka 2
14. Konektorový blok
15. Konektorový blok

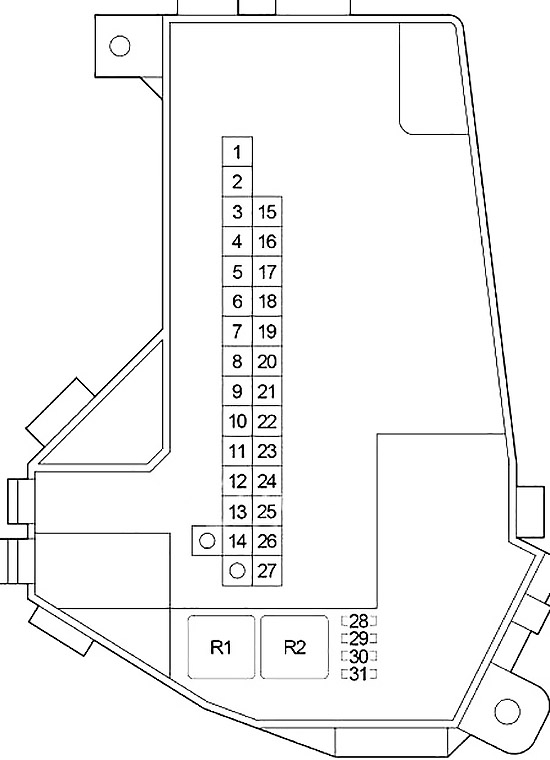

Pojistková skříňka motoru 1

Stiskněte jazýčky a odstraňte kryt.

Jízda vlevo

Jízda vpravo

Číslo	Ampéráž [A]	Popis
1	30	Produkt na čištění světlometů
2	50	PTC ohřívač
3	40	Ohřívač zadního okna
4	40
5	50	Systém klimatizace
6	40	Systém elektronicky řízené pneumatické suspenze
7	30	Systém klimatizace pro cestující
8	50	Pojistka: “PTL”, “sedadlo RL”, “B/ANC”, “FUEL OPN”, “RR S/SHADE”, “PSB”, “RR-IG1-1”, “RR-IG1-2”, “RR-IG1-3”, “RR-ACC”, “RR-CIG”, “AC100/115V”, “RR-IG1-4”
9	60	Pojistka: “PTC HTR 1”, “PTC HTR 3”
	60	Pojistka: “PP/ zásuvka 1”, “PP/ zásuvka 2”, “A/C”, “RR zásuvka”, “PS/HTR”, “P RR S/HTR”, “P-IG1-1”, “P-IG1-2”, “P-IG1-3”, “P-IG1-4”, “P-ACC”, “P-CIG”, “AIR SUS”
10	80	Systém klimatizace sedadel, pojistky: “OBD”, “DP/ sedadlo”, “TI&TE”, “AM1”, “S/ROOF”, “D-IG1-1”, “D-IG1-2”, “D-IG1-3”, “D-IG1-4”, “D-ACC”, “WYLOT PWR”, “PANEL”, “DS/HTR”, “S/ROOF”, “D RR S/HTR”
11	80	Pojistka: “DEICER”, “WIP”, “E/G RM-IG1-1”, “E/G RM-IG1-2”, “NV-IR”, “FR FOG”, “FR CTRL ALT”, “ABS MTR1”
12	80	Elektrické ventilátory na chlazení
13	60	Systém klimatizace sedadel, pojistky: “PP/ sedadlo 1”, “PP/ sedadlo 2”, “A/C”, “pravé sedadlo”, “P-IG1-1”, “P-IG1-2”, “P-IG1-3”, “P-IG1-4”, “P-ACC”, “P-CIG”, “AIR SUS”
	60	Pojistka: “PTC HTR 1”, “PTC HTR 3”
14	180	“AIR SUS”, “HTR”, “DEFOG”, “FAN №1”, “H-LP CLN”, “PTC HTR 2”, “PTC HTR”, “RR A/C”, “E/G RM1”, “DJ/B ALT”, “PJ/B ALT”, “LUG-J/B ALT”
15	–	–
16	30	VSSR

17	40	Systém variabilního řízení
18	40	Pojistky: “P DOOR 1”, “P RR DOOR”, “AM2”, “RADIO №1”, “PD/C CUT”, “P DOOR 2”, “PMG”, “AMP”
19	40	Kondenzátor, pojistka: “STOP LP 1”, “STOP LP 2”, “OGON”, “E-PKB”, “ABS MAIN 4”
20	40	Pojistka: “D-DOOR 1”, “HAZ”, “D-DOOR 2”, “STR LOCK”, “STOP”, “SECURITY”, “D RR DOOR”
21	30	Pojistky: “ABS MAIN 3”, “EPS ECU”, “D/C CUT 2”, “ECU-B2”
22	40	Systém vícebodového/sekvenčního vstřikování
23	–	–
24	–	–
25	80	Pojistka: “D/C CUT 1”, “FR CTRL BAT”, “EPS ECU”, “ABS MAIN 2”, “ABS MTR2”, “ST”, “H-LP RL”, “H-LP LL”
	80	DC-DC konvertor
26	80	Pojistky: “VVT”, “ETCS”, “ABS MAIN 1”, “EDU1”, “EDU2”, “A/F”, “ECU-IG”, “IGN”, “INJ”, “PJ/B”
27	80	Elektrická asistence řízení
	80	Pojistka: “D/C CUT 1”, “FR CTRL BAT”, “EPS ECU”, “ABS MAIN 2”, “ABS MTR2”, “ST”, “H-LP RL”, “H-LP LL”, “H-LP LVL”
28	5	Systém kontroly elektrického výkonu
29	25	PTC ohřívač
30	25	PTC ohřívač
31	–	–
Relé
R1	Systém pneumatického odpružení (AIRSUS)
R2	Elektrický chladicí ventilátor (FAN №1)

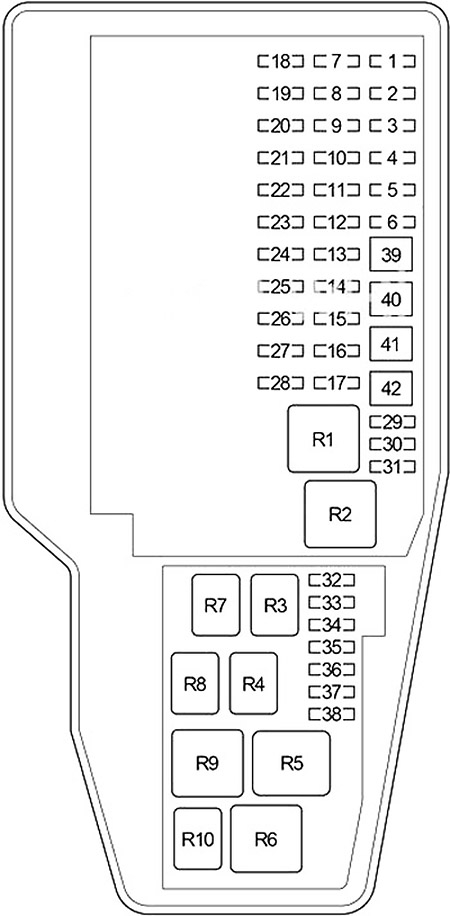

Pojistková skříňka motoru 2

Stiskněte jazýčky a odstraňte kryt.

Číslo	Ampéráž [A]	Popis
1	25	Odmlžovač předního stěrače
2	30	Přední stěrač
3	10	ABS, VSC, VDIM
4	25	Systém inteligentního přístupu s tlačítkem pro startování
5	10	EPS
6	30	Hlavní světla, klakson
7	10	AFS, hlavní světla, světla na polohu, nouzová světla, klakson, alarm, ostřikovač skel, systém výfuku, čisticí prostředek na světlomety
8	10	Systém nabíjení, EPS, elektrické chladicí ventilátory, AFS
9	15	Hlavní světla
10	10	Brzdový systém, bezpečnostní pás před kolizí
11	15	Hlavní světla
12	10	Systém vícebodového/sekvenčního vstřikování
13	10	Systém tempomatu
14	10	Systém vícebodového/sekvenčního vstřikování, brzdový systém, systém airbagů
15	10	Systém vícebodového/sekvenčního vstřikování, brzdová světla, bezpečnostní pás před kolizí, systém nabíjení
16	30	Pojistky: “ECU-B”, “D MPX-B 1”, “D MPX-B 2”, “P MPX-B”, “RR MPX-B 1”, “RR MPX-B 2”, “KRYT”
17	10	Hlavní světla, světla na polohu, klakson, alarm, ostřikovač skel, bezpečnostní pás před kolizí, čisticí prostředek na světlomety
18	15	Systém vícebodového/sekvenčního vstřikování, systém výfuku
19	25	Systém vícebodového/sekvenčního vstřikování
20	20	Ostřikovač skel, alarm, čisticí prostředek na světlomety, světla na polohu, boční světla
21	25	Systém vícebodového/sekvenčního vstřikování
22	10	Systém paliva
23	15	Přední mlhová světla
24	10	Systém klimatizace, elektrické chladicí ventilátory
25	10	Xenonová světla, hlavní světla, světla na polohu, nouzová světla, klakson, alarm, ostřikovač skel
26	10	Pojistka: “P IG2”, “P RR-IG2”

27	–	–
28	10	Systém vícebodového/sekvenčního vstřikování
29	–	–
30	–	–
31	–	–
32	30	Pojistka: “P MPX-B”, “RR ECU-B”, “RR MPX-B1”, “RR MPX-B2”
33	5	Brzdový systém
34	10	Brzdový systém, bezpečnostní pás před kolizí
35	25	Systém vícebodového/sekvenčního vstřikování, výfukový systém
36	25	Systém vícebodového/sekvenčního vstřikování, palivový systém
37	10	Systém vícebodového/sekvenčního vstřikování, palivový systém
38	10	Systém vícebodového/sekvenčního vstřikování
39	30	Systém startování
40	50	Brzdový systém
41	50	Brzdový systém
42	40	Systém vícebodového/sekvenčního vstřikování
Relé
R1	Zapalování (IG2)
R2	Zapalování (IG1)
R3	Řídicí jednotka motoru (EFI MAIN2)
R4	Otevírání obvodu (čerpadlo paliva (C/OPN))
R5	Čerpadlo paliva (F/PMP)
R6	Variabilní fáze rozvodu (VVT LH)
R7	Řídicí jednotka motoru (MAIN EFI)
R8	Startování (ST CUT)
R9	Variabilní fáze rozvodu (VVT RH)
R10	Startování (ST)

Pojistková skříňka 1

Číslo	Ampéráž [A]	Popis
1	–	–
Relé
R1	Ohřívač stěrače předního skla (DEICER)
R2	Systém proti zablokování (ABS MTR2)
R3	Ohřívač zadního skla (DEFOG)

Pojistková skříňka 2

Číslo	Relé
R1	Ohřívač PTC (PTC HTR2)
R2	Ohřívač PTC (PTC HTR1)
R3	Ohřívač PTC (PTC HTR3)

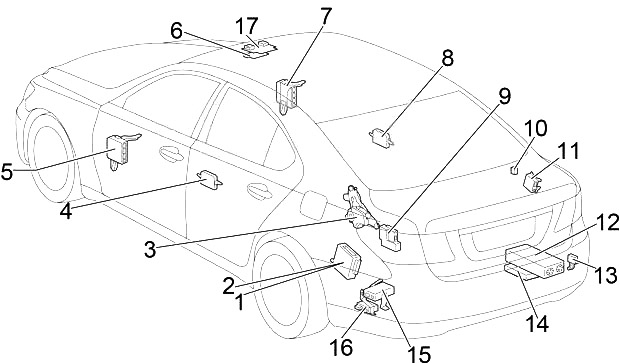

Zavazadlový prostor

1. Pojistková skříňka
2. ECU kontrola pokrytí zavazadlového prostoru
3. Kontrolér zadních levých dveří ECU
4. Kontrolér předních levých dveří ECU
5. ECU kontrola posuvné střechy
6. Kontrolér předních pravých dveří ECU
7. Kontrolér zadních pravých dveří ECU
8. Sedadlo na masáž ECU
9. Konektor připojení (CAN)
10. Rozpoznávání objektů ECU
11. Zesilovač stereo komponentů
12. Přijímač kontrola dveří
13. Kontrolér zábavy pro zadní sedadla
14. ECU kontrola bezpečnostních pásů
15. ECU parkovací brzda
16. ECU blokování zadního konektoru

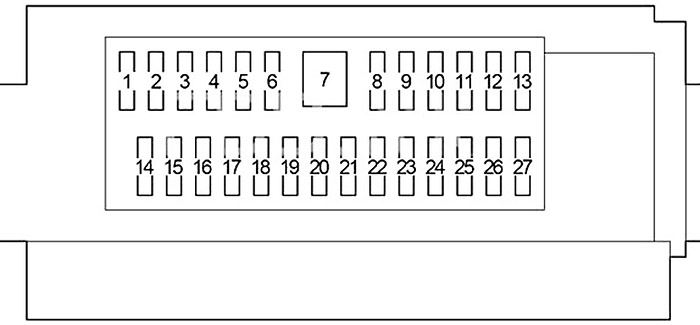

Schéma pojistkové skříňky zavazadlového prostoru

Odstraňte kryt na levé straně zavazadlového prostoru.

Číslo	Ampéráž [A]	Popis
1	10	Audio systém, zábavní systém pro zadní sedadla, elektrické otevírání a zavírání zavazadlového prostoru
2	5	Systém zamykání dveří, nastavení zadního sedadla, vnitřní osvětlení, otevírání a zavírání zavazadlového prostoru, alarm
3	5	–
4	–	–
5	20	Elektrický ventilátor chlazení
6	5	Elektrický ventilátor chlazení
7	30	Brzdový systém
8	5	Osvětlení bezpečnostních pásů, světlo zavazadlového prostoru
9	10	Kondenzátor
10	5	Brzdová světla, nouzová světla
	10	Brzdová světla, nouzová světla
11	10	Brzdová světla, vysoká brzdová světla
12	–	–
13	5	Zadní světla, osvětlení evidenčního čísla
14	10	Systém klimatizace sedadel
15	10	Nastavení zadního sedadla
16	10	Systém zamykání dveří, chladnička, systém klimatizace
17	5	Kondenzátor, brzdový systém, nastavení zadního sedadla
18	5	Audio systém, zábavní systém pro zadní sedadla
