Lexus ES 250 (VZV21) (1989-1991) – pojistková skříňka
Schéma pojistek a relé – Lexus ES 250 (VZV21)
Týká se vozidel vyrobených v letech:
1989, 1990, 1991.
Poloha pojistek
- Boční panel na straně řidiče
- Motorový prostor
- Boční panel na straně spolujezdce

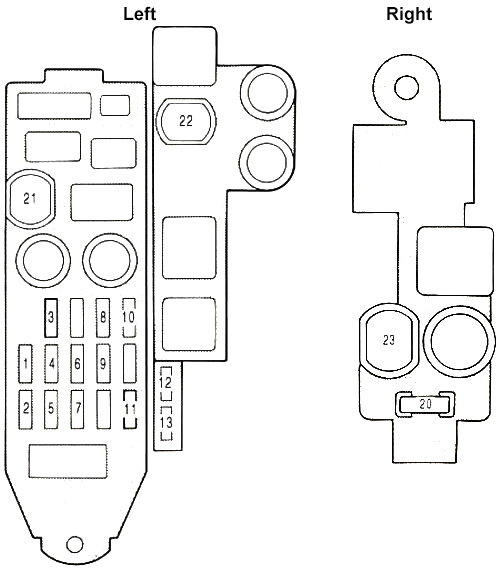

Pojistkové skříňky v kabině
V kabině jsou dva bloky pojistek – první v přístupovém panelu na straně řidiče a druhý v přístupovém panelu na straně spolujezdce.
| Číslo | Ampéráže [A] | Popis |
| 1 | 15 | Zapalovač, digitální displej hodin, systém blokování převodovky (automatická převodovka) |
| 2 | 10 | Systém nabíjení |
| 3 | 15 | Ukazatele a měřidla, varovná světla (kromě varovných světel vybití a otevřených dveří), světla zpátečky, systém automatické převodovky noverdrive, odmrazovač zadního okna, elektrické ovládání oken, elektrický systém zamykání dveří, odmrazovač vnějšího zrcátka |
| 4 | 7,5 | Rádio, magnetofon, elektrická zpětná zrcátka |
| 5 | 20 | Stěrače a ostřikovač čelního skla |
| 6 | 7,5 | Zapalování světel signalizace |
| 7 | 15 | Systém tempomatu, automatická převodovka řízená elektronicky, systém blokování převodovky (automatická převodovka) |
| 8 | 20 | Brzdová světla, systém deaktivace tempomatu |
| 9 | 10 | Systém volnoběhu motoru |
| 10 | 15 | Zadní světla, světla na poloze, osvětlení registrační značky, osvětlení přístrojové desky, osvětlení odkládací schránky; |
| 11 | 7,5 | Systém nabíjení, kontrolka vybití, systém kontroly emisí, elektrické chladicí ventilátory, systém elektronického vstřikování |
| 12 | 10 | Odmrazovač zadního okna, systém proti zablokování |
| 13 | 15 | Mlhová světla |
| 21 | 30 | Odmrazovač zadního okna |
| 22 | 30 | Otevíratelná střecha, elektrické ovládání oken, elektrický systém zamykání dveří, elektrické sedadlo |
| 20 | 10 | Systém klimatizace |
| 23 | 40 | Systém kontroly klimatizace |
Schéma pojistkové skříňky v motorovém prostoru
| Číslo | Ampéráže [A] | Popis |
| 14 | 15 | Světlomet pravý |
| 15 | 20 | Rádio, magnetofon, hodiny, automatická převodovka řízená elektronicky, anténa napájená, vnitřní osvětlení, osobní osvětlení, osvětlení stropu ve dveřích, osvětlení zavazadlového prostoru, kontrolka spínače zapalování, kontrolka upozornění otevřených dveří |
| 16 | 15 | Světlomet levý |
| 17 | 15 | Havarijní světla, klakson |
| 18 | 15 | Systém elektronického vstřikování |
| 19 | 7,5 | Systém nabíjení, kontrolka upozornění na vybití |
O Lexus ES 250 (VZV21) (1989-1991)
Lexus ES 250, vyráběný v letech 1989 až 1991, byl jedním z prvních modelů značky Lexus, který se zaměřoval na kombinaci luxusu a spolehlivosti. Tento model byl vybaven motorem V6 o objemu 2,5 litru, který poskytoval dostatečný výkon pro pohodlnou jízdu. Interiér ES 250 byl navržen s důrazem na komfort a kvalitu, což zahrnovalo použití prémiových materiálů a pokročilých technologií pro tu dobu. Vozidlo bylo známé svou tichou a hladkou jízdou, což ho činilo oblíbeným mezi řidiči, kteří hledali luxusní sedan s výjimečnou spolehlivostí.
Schéma pojistkové skříňky Lexus ES 250 (VZV21)
Tato stránka zobrazuje schéma pojistkové skříňky pro Lexus ES 250 (VZV21), která je nezbytná pro správnou údržbu elektrického systému vozidla. Pojistková skříňka se v tomto modelu typicky nachází pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Schémata obsahují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování všech elektrických zařízení ve vozidle.
