Lexus CT 200h (2011-2017) – pojistková skříňka
Lexus CT 200h (A10) (2011-2017) – schéma pojistek
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Pojistka zapalovače cigaret (zásuvka napájení) v Lexus CT200h je pojistka č. 31 „PWR OUTLET“ (zásuvka napájení) v pojistkové skříňce přístrojové desky.
Schéma pojistek v kabině
Poloha pojistkové skříňky
Pojistková skříňka se nachází pod přístrojovou deskou (vlevo), pod krytem.

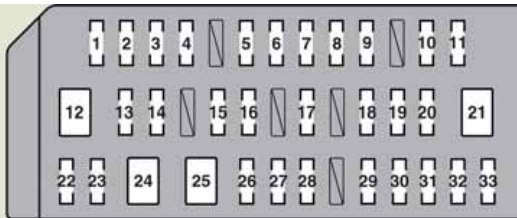

Schéma pojistkové skříňky
Přiřazení pojistek v kabině
| Č. | Název | Ampéry [A] | Popis |
|---|---|---|---|
| Č. | Název | Ampéry [A] | Popis |
| 1 | TAIL | 10 | Zadní mlhové světlo;
Regulátor světlometů; Světlomety (dálková světla); Brzdová a zadní světla; Osvětlení registrační značky; Přední poziční světla. |
| 2 | PANEL | 10 | Audio systém;
Spínač senzoru parkovacího asistenta Lexus; Spínač odmrazování stěračů čelního skla; Navigační systém; Otevření dvířek nádrže; Osvětlení odkládací schránky; Spínač čištění světlometů; Spínač nouzových světel; Manuální regulátor světlometů; Systém klimatizace; Vnější zpětná zrcátka; Spínače volby jízdního režimu; Spínač polohy P; Regulátor osvětlení přístrojové desky; Indikátory polohy převodovky; Spínače vyhřívání sedadel; Spínač vyhřívaného volantu; Spínač předkolizní brzdy. |
| 3 | IGN | 10 | Elektronický brzdový systém;
Inteligentní systém startování a zapalování; Vícebodový systém vstřikování paliva; Sekvenční vícebodový systém vstřikování paliva; Brzdová a zadní světla; Airbag SRS. |
| 4 | MET | 7,5 | Počítadlo kilometrů a indikátory |
| 5 | WIP | 30 | Stěrače |
| 6 | RR WIP | 20 | Stěrač a ostřikovač zadního skla |
| 7 | WASHER | 15 | Ostřikovač čelního skla |
| 8 | A/C | 10 | Systém klimatizace |
| 9 | GAUGE | 10 | Spínač odmrazování stěračů čelního skla;
Automatický systém vyrovnávání světlometů. |
| 10 | ECU-IG NO.2 | 10 | Stěrače čelního skla;
Monitor parkovacího asistenta Lexus; Senzor parkovacího asistenta Lexus; Elektronický brzdový systém; Navigační systém; Elektrický posilovač řízení; Směrová světla; Nouzová světla; Senzor náklonu a G; Čištění světlometů; Vnější zpětná zrcátka; Spínače volby jízdního režimu; Horní konzola; Bezpečnostní pásy předkolizní; Spínače vyhřívání sedadel; Spínač vyhřívaného volantu; Tempomat s dynamickým radarem. |
| 11 | ECU-IG NO.1 | 10 | Žádný obvod |
| 12 | S/ROOF | 30 | Otevírací střecha |
| 13 | DOOR RL | 25 | Elektrická okna |
| 14 | DOOR RR | 25 | Elektrická okna |
| 15 | D FR DOOR | 25 | Elektrická okna;
Vnější zpětná zrcátka. |
| 16 | P FR DOOR | 25 | Elektrická okna;
Vnější zpětná zrcátka. |
| Č. | Název | Ampéry [A] | Popis |
|---|---|---|---|
| 17 | STOP | 10 | Signál nouzového brzdění;
Brzdová a zadní světla; Elektronický brzdový systém; Systém předkolizní bezpečnosti. |
| 18 | RR FOG | 7,5 | Zadní mlhové světlo;
Brzdová a zadní světla. |
| 19 | FUEL OPEN | 7,5 | Otevírání dvířek nádrže |
| 20 | OBD | 7,5 | Palubní diagnostický systém |
| 21 | PWR SEAT | 30 | Elektrické sedadlo |
| 22 | FR FOG | 15 | Přední mlhová světla |
| 23 | DBL LOCK | 25 | Systém dvojitého zamykání |
| 24 | P-PWR SEAT | 30 | Elektrické sedadlo |
| 25 | PSB | 30 | Bezpečnostní pásy předkolizní bezpečnosti |
| 26 | STRG HTR | 10 | Vyhřívaný volant |
| 27 | DOOR NO.1 | 25 | Systém zamykání dveří napájení |
| 28 | SEAT HTR FL | 10 | Vyhřívání sedadel |
| 29 | SEAT HTR FR | 10 | Vyhřívání sedadel |
| 30 | RAD NO.2 | 7,5 | Audio systém;
Monitor asistence při parkování Lexus; Navigační systém; Horní konzola pod stropem. |
| 31 | PWR OUTLET | 15 | Napájecí zásuvka |
| 32 | ECU-ACC | 10 | Systém klimatizace;
Spínač vnějších zpětných zrcátek |
| 33 | PWR OUTLET2 | 15 | Žádný obvod |
Schéma pojistek v motorovém prostoru
Poloha rozvaděče pojistek
Rozvaděč pojistek se nachází v motorovém prostoru (vlevo).
Stiskněte jazýček a odstraňte kryt.

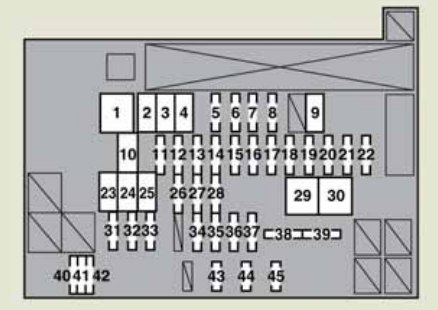

Schéma rozvaděče pojistek
Přiřazení pojistek v motorovém prostoru
| Č. | Název | Ampéry [A] | Popis |
|---|---|---|---|
| Č. | Název | Ampéry [A] | Popis |
| 1 | DC/DC | 125 | Invertor a konvertor |
| 2 | HTR | 50 | Systém klimatizace |
| 3 | RDI | 30 | Elektrické chladicí ventilátory |
| 4 | CDS | 30 | Elektrické chladicí ventilátory |
| 5 | RAD NO.1 | 15 | Audio systém, navigační systém |
| 6 | S-HORN | 10 | Navigační systém |
| 7 | ENG W/P | 30 | Chladicí systém |
| 8 | ABS MAIN NO.2 | 7,5 | Elektronický brzdový systém |
| 9 | H-LP CLN | 30 | Prostředek na čištění světlometů |
| 10 | P CON MTR | 30 | Systém kontroly polohy P |
| 11 | AMP NO.2 | 30 | Audio systém |
| 12 | ETCS | 10 | Systém vícebodového vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva. |
| 13 | IGCT | 30 | PCU, IGCT č. 2, IGCT č. 3 |
| 14 | DC/DC-S | 5 | Invertor a konvertor |
| 15 | P CON MAIN | 7,5 | Systém kontroly polohy P;
Spínač polohy P. |
| 16 | AM2 | 7,5 | Systém správy energie |
| 17 | ECU-B2 | 7,5 | Inteligentní systém startování a zapalování |
| 18 | MAYDAY | 10 | Žádný obvod |
| 19 | ECU-B3 | 10 | Systém klimatizace |
| 20 | TURN & HAZ | 10 | Směrovky;
Výstražná světla. |
| 21 | AMP NO.1 | 30 | Audio systém |
| 22 | ABS MAIN NO.1 | 20 | Elektronický brzdový systém |
| Č. | Název | Ampéry [A] | Popis |
|---|---|---|---|
| 23 | P/I 2 | 40 | Systém kontroly polohy P;
Klakson; Světlomety (potkávací světla); Světlo zpátečky. |
| 24 | ABS MTR 1 | 30 | Elektronický brzdový systém |
| 25 | ABS MTR 2 | 30 | Elektronický brzdový systém |
| 26 | H-LP HI MAIN | 20 | H-LP RH HI, H-LP LH HI |
| 27 | DRL | 7,5 | Systém denního svícení |
| 28 | DOOR NO.2 | 25 | Systém uzamykání dveří napájení |
| 29 | P/I 1 | 60 | IG2, MAIN EFI, BATT FANN |
| 30 | EPS | 60 | Systém elektrického posilovače řízení |
| 31 | PCU | 10 | Hybridní systém |
| 32 | IGCT NO.2 | 10 | Hybridní systém;
Systém kontroly polohy P; Systém správy energie. |
| 33 | IGCT NO.3 | 10 | Systém chlazení |
| 34 | DOME | 10 | Osvětlení zavazadlového prostoru;
Modul stropu; Vnitřní osvětlení; Osobní osvětlení; Osvětlení sluneční clony; Osvětlení prostoru pro nohy. |
| 35 | ECU-B | 7,5 | Inteligentní systém startování a zapalování;
Ukazatele a počítadla kilometrů; Externí zrcátka; Systém klimatizace; Systém paměti polohy řízení; Elektrický posilovač řízení; Hodiny. |
| 36 | H-LP LH HI | 10 | Levý světlomet (dálkové světlo) |
| 37 | H-LP RH HI | 10 | Pravý světlomet (dálkové světlo) |
| 38 | EFI NO. 2 | 10 | Systém vícebodového vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva; Systém výfuku; Modul čerpadla s klíčem; Elektrické ventilátory chlazení. |
| 39 | M-HTR | 10 | Ohřívače vnějších zrcátek |
| 40 | SPARE | 30 | Náhradní pojistka |
| 41 | SPARE | 10 | Náhradní pojistka |
| 42 | SPARE | 7,5 | Náhradní pojistka |
| 43 | EFI MAIN | 20 | Systém vícebodového vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva; Systém chlazení; EFI NO.2. |
| 44 | BATT FAN | 10 | Ventilátor chlazení baterie |
| 45 | IG2 | 20 | Hybridní systém;
Systém vícebodového vstřikování paliva; Systém sekvenčního vícebodového vstřikování paliva; MET, IGN, s Systém správy výkonu. |
